Altium Designer一句话生成原理图

在AD里想用一句话生成原理图，先别在菜单里翻，菜单里没有这个功能。2026年AD原生还没有内置的对话式生成入口，论坛上讨论的“一句话生成原理图”几乎全部指向的是基于MCP协议的第三方AI服务器接入。这个技术路线的核心是让AI通过MCP协议和DelphiScript桥接，直接读写AD当前打开的工程数据库，实现自然语言到原理图操作的实时映射。

部署这套东西有几个前置条件。Altium Designer需要24.x版本，启用Scripting Server和Remote Control权限。Python 3.9以上用来跑MCP服务端，Node.js 20+ LTS提供运行时环境。目前社区里比较活跃的两个实现，一个是coffeenmusic的altium-mcp，另一个是salitronic的eda-agent，前者走Claude Desktop的.dxt扩展安装路线，后者走Python端启动后通过文件IPC跟AD通信的路线。eda-agent暴露了大约400个工具接口，覆盖原理图、PCB、库、工程四个层面，AI读取当前打开的设计，在原地修改，你看着它改。

实际能干什么。给AI发一句“从附件datasheet里创建MPM3650开关稳压器的原理图符号，严格按符号放置规则来”，它会打开当前工程库，解析datasheet里的引脚表，生成矩形体加引脚加标注的完整符号，引脚号和电气类型按datasheet填。再给一句“创建一个四运放LM324的多部件符号，A/B/C/D四个部分共享V+/V-电源脚”，它会自动生成四个子部件，电源脚在四个部分里共享。更实用的是它能在你眼皮底下改设计，给一句“检查当前原理图的封装缺失、引脚连接错误和网络命名不规范”，AI在几十秒内生成报告，缺封装的标出来，引脚没接的标出来，网络名不符合规范的标出来。eda-agent的仓库里有个demo，Claude通过eda-agent审查一个buck转换器，故意把反馈分压电阻设错，它在一堆建议里把这个错误挑出来了。

一句话生成完整原理图这件事目前做不到。行业里说得很清楚，现在没有任何工具能一键生成直接投产、不用复核的原理图，“说句话生成原理图草稿”确实能做到，但就是个草稿，偏置点怎么设、寄生参数考不考虑、器件参数匹不匹配，它算不明白，拿去做SPICE仿真或者直接打样大概率不工作。AI现在能发挥作用的都是重复度高、容错率高的环节，选元件、布不重要的信号线、提前提醒DRC违规、优化BOM成本，这些地方大概省30%到70%的功夫，核心的高频信号完整性、电源稳定性、散热、复杂EMC设计没有人敢全丢给AI。

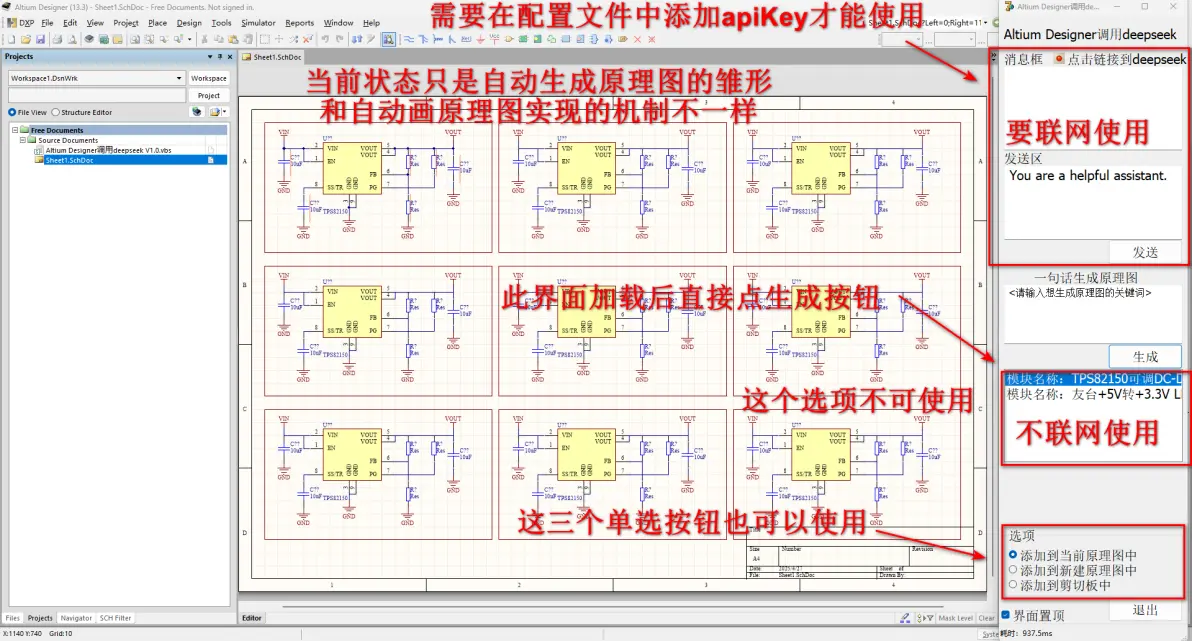

调用的流程大概是这样。AD打开工程，确保脚本引擎可用，MCP服务端先起来，连到AD当前会话。AI客户端这边接MCP，Claude Desktop或者Cursor IDE都行。配好之后在对话框里输入自然语言指令，AI解析意图，调用MCP工具列表里对应的接口，比如`getSchematicSheets()`、`findComponentByDesignator("U1")`、`modifyNetClass()`这些，通过DelphiScript桥接去操作AD的设计数据库，改完的结果实时反映在AD窗口里。

有几个坑得注意。eda-agent的README里明确标了Experimental，不是所有工具都经过充分测试，有些会直接崩溃DelphiScript引擎，用之前先备份设计文件，别在有价值的设计上直接试。安全层面，JWT令牌鉴权、IPC通信加密、设计文件沙箱隔离这些安全机制配置起来不是一键能搞定的，AI误删关键sheet的风险客观存在。性能上，大型PCB文件的元数据索引是瓶颈，内存映射加速和LRU缓存是官方推荐的做法，不配的话大工程打开都要等半天。
