AD原理图转OrCAD格式九大步骤解析

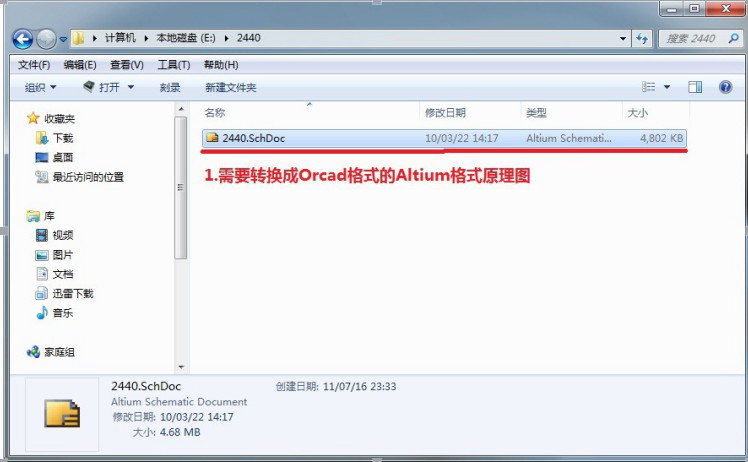

1. 准备好需要转换的文件。

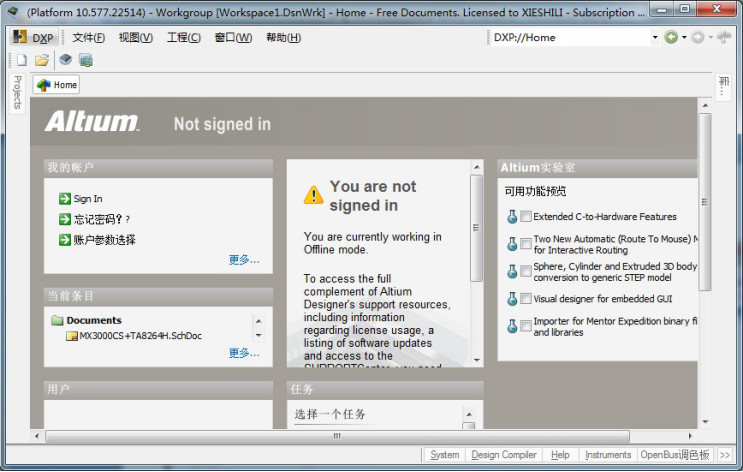

2. 打开 Altium Designer Release 10。我用的软件版本是 Altium Designer Release 10.577.

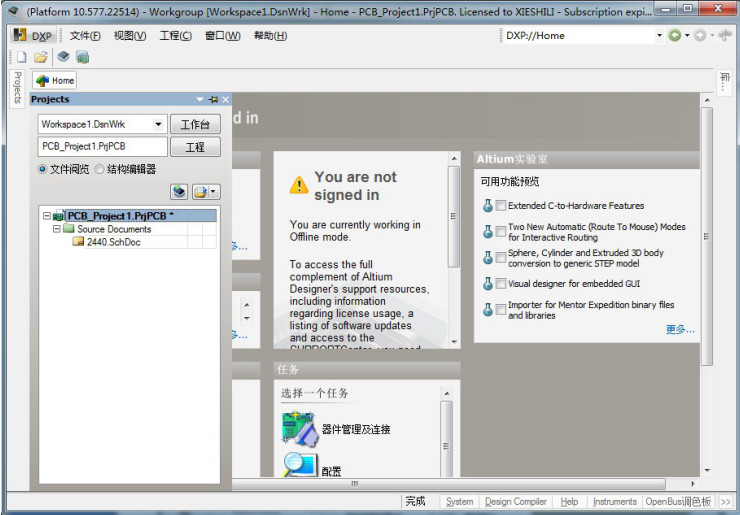

3. 【文件】【新建】【工程】【PCB 工程】


4. 将需要转换的文件添加到新建的 PCB 工程.

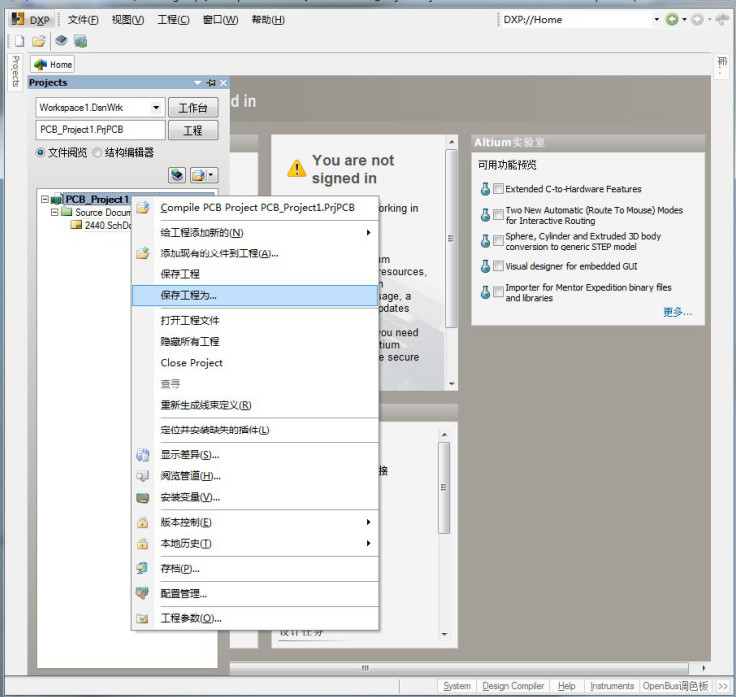

5.选择另存工程.


6.在保存类型中选择“Export OrCAD Capture Design(*.dsn)

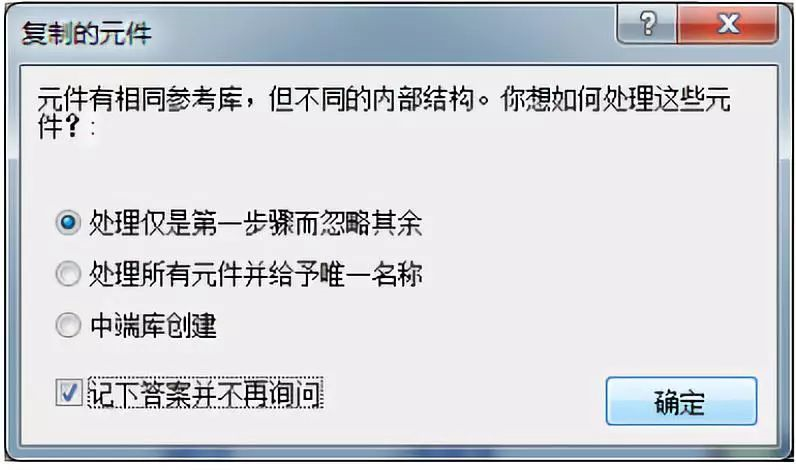

7.在弹出的对话框按下图选择即可,最后选【确定】


8.然后就可以直接用 OrCAD 打开转换出来的 DSN 文件了。


9..注意:转换的 Altium Designer 格式原理图面页不可以过大.否则会导致部分电路会丢失.
