AD软件中新建原理图库文件的步骤详解

答：绘制原理图的第一步，我们应该要把，元器件的图形符号绘制出来，这个我们可以给下面的步骤进行新建。

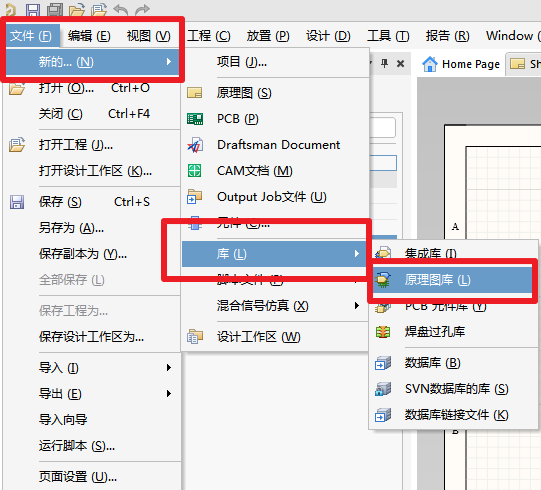

第一步：执行菜单命令文件→新的（New）→库（Library）→原理图库，新建一个原理图库文件，如图2-1所示:

   图2-1  新建原理图库示意图


第二步，会弹出新建好的原器件创建界面，然后点选菜单栏工具（Tool）→新部件（如图2-2所示）。点击之后会弹出一个创建新的原器件的对话框（如图2-3所示）。

   图2-2 工具菜单栏

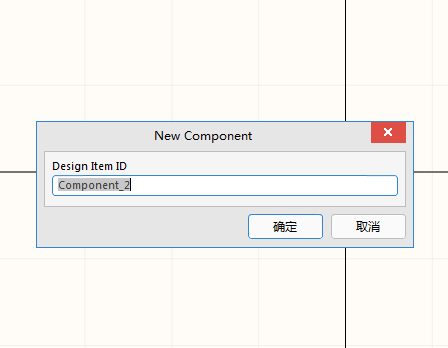

   图2-3创建新器件对话框


第三步，在弹出的New component对话框中，输入创建原器件的名称既可开始设计原理图原器件，接着根据规格书上所描述的规范进行创建库既可。
