PCB学习笔记:原理图绘制的详细步骤

PCB学习笔记——原理图绘制原理图绘制

很多芯片封装库是找不到的,比如要画个如下图的降压模块的AMS117芯片,需要自己画一下。

原理图:
PCB学习笔记——原理图绘制_编程


原理图中芯片封装库
PCB学习笔记——原理图绘制_编程_02

步骤:

1、首先新建一个原理图文件(图中蓝框标记,后缀为 .SchDoc ),再新建一个封装图文件(图中红色标记框,后缀为 .SchLib )。
PCB学习笔记——原理图绘制_编程_03

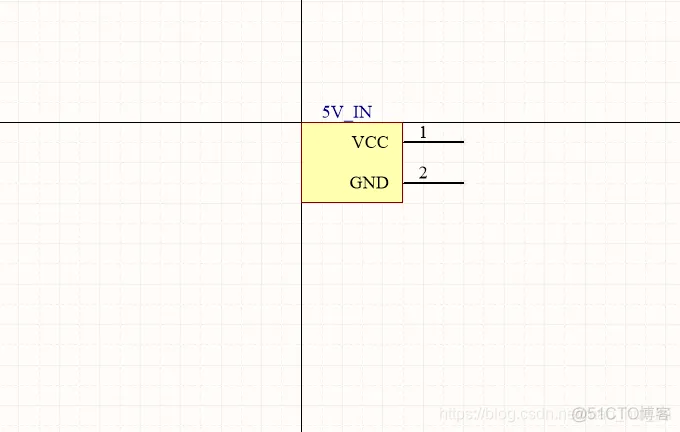

2、画封装图,就是拖动一个方框,然后画上引脚,引脚方向(空格键)、名称可以改变。
PCB学习笔记——原理图绘制_编程_04



3、画原理图:在原理图文件中将画好的封装拖进来,然后开始放置一些电阻、电容、二极管啥的,可以在右边库中找到。最后连线。
PCB学习笔记——原理图绘制_编程_05


免责声明:本文系网络转载或改编,未找到原创作者,版权归原作者所有。如涉及版权,请联系删
