AD软件中集体操作方法详解

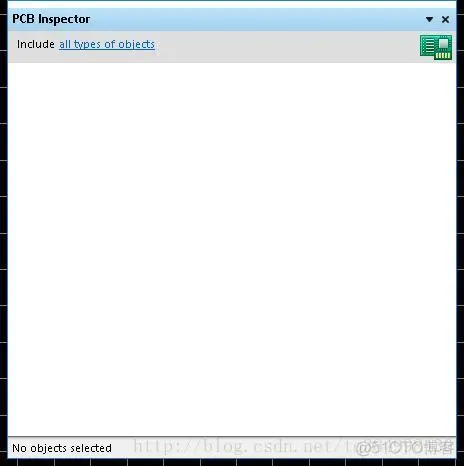

AD画原理图或者画PCB的时候有时候需要对一批对象进行同样的操作例如把一堆pad的x长度都从10改成20或者把一个模块电路的所有器件从top layer切换到bottom layer层，再如把一堆电阻的封装都从0805改成0603，一个个的操作是很麻烦的，有简便的方法就是使用SCH Inspector和PCB Inspector。打开方式是点击右下角的SCH或者PCB，打开SCH Inspector或者PCB Inspector就行了，如下图：

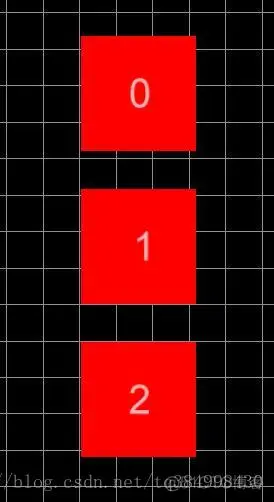

然后在pcb文件下建立3个焊盘如下图：

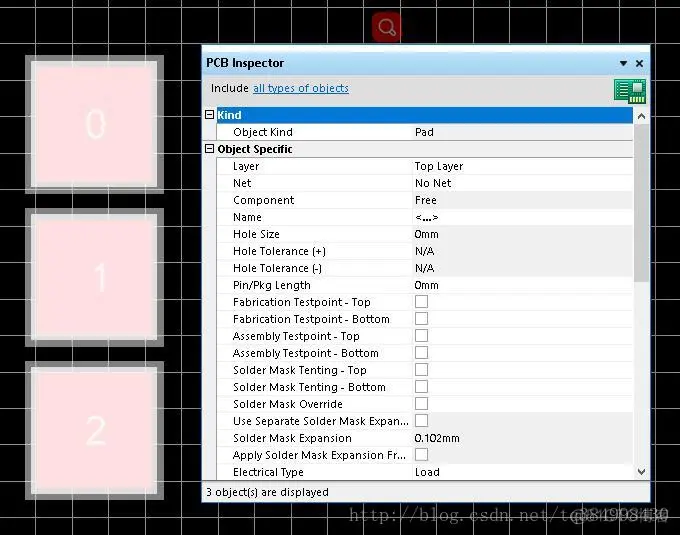

选中这三个焊盘：

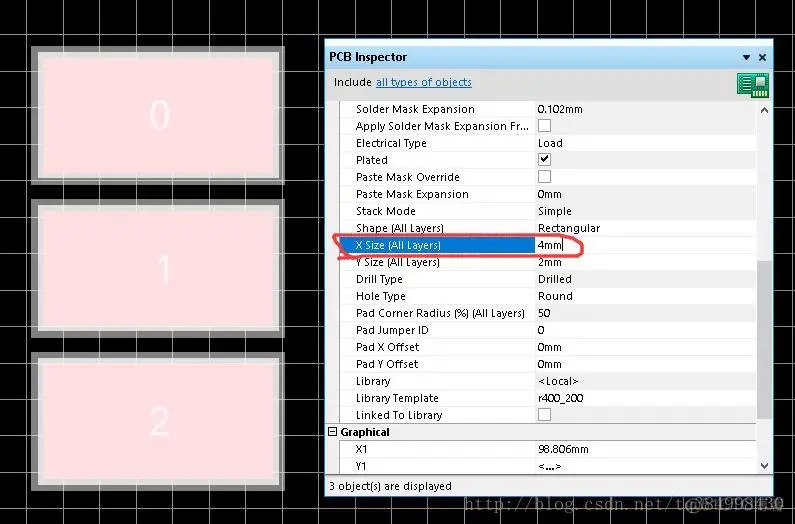

选中之后发现PCB Inspector中有内容了，这些内容就是选中的3个焊盘的共同属性，我们选中X Size将2mm改成4mm然后enter发现三个焊盘的X属性都改变了：

是不是很方便，原理图以及原理图封装库中批量进行元素属性修改的方式也是一样的，但是要注意只能修改选中的元素的共同拥有的属性。
