Altium极坐标的应用技巧

如图13，在PCB设计行业当中，特别是LED灯板行业，我们需要对LED灯珠进行圆弧等间距进行排列，如果我们每个器件都以计算清楚其坐标再进行放置的话会非常繁琐，那么我们有什么好的办法没有呢，Altium提供了一个非常简单的解决方案—极坐标

   图14 格点命令

1、新建一个PCB文件，执行快捷键“EOS”在PCB空白处设置一个原点，在空白处单击右键选择执行“Options-Grid Manager”（快捷键“OG ”），进入格点管理器。

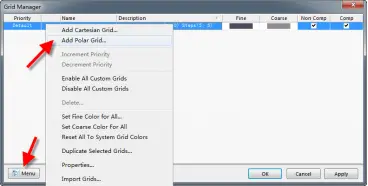

2、如图15，格点管理器中，默认存在一个全局格点，我们不去管它，点击其左下角的“Menu”选项，选择添加“Add Polar Grid...”添加极坐标命令。

  图15 添加极坐标

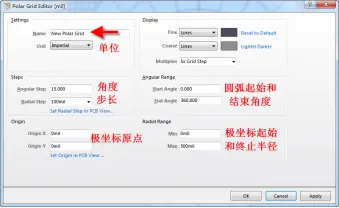

    3、双击添加的极坐标项，进入极坐标设置窗口，如图16所示，我们以一个半径为500mil的圆弧极坐标为例极性说明：

● Settings 设置

Ø Name可以设置极坐标名字；

Ø Unit 单位设置

● Steps 设置

Ø Angular Step 这个是器件放置的旋转角度设置

Ø Radial Step 这个是器件第一圈和第二圈的间隔设置

● Origin设置 极坐标原点设置

● Angular Range设置

Ø Start Angle  极坐标的起始角度

Ø END Angle  极坐标的终止角度

● Radial Range

Ø Min  极坐标的起始半径值

Ø Max  极坐标的终止半径值

图16极坐标参数设置

4、点击“OK”，完成极坐标参数设置，退出Grid Manager界面，勾选“Comp”选项。可以看到，PCB上以我们之前设置的原点为中心生成一个如图17示的极坐标。

图17 极坐标

 5、执行快捷键“TP”，更改空格旋转角度为“15°”，拖动LED灯珠进行放置，放置效果如图18与图19。

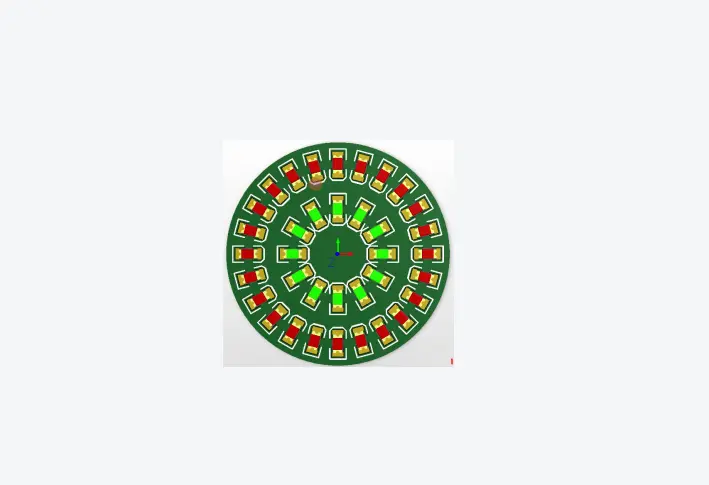

图19 极坐标放置LED灯珠效果
