Altium Designer中二极管封装技巧分享

1.复制pcb库中的焊盘后不要点击右键，点击左键再在pcb图中粘贴。

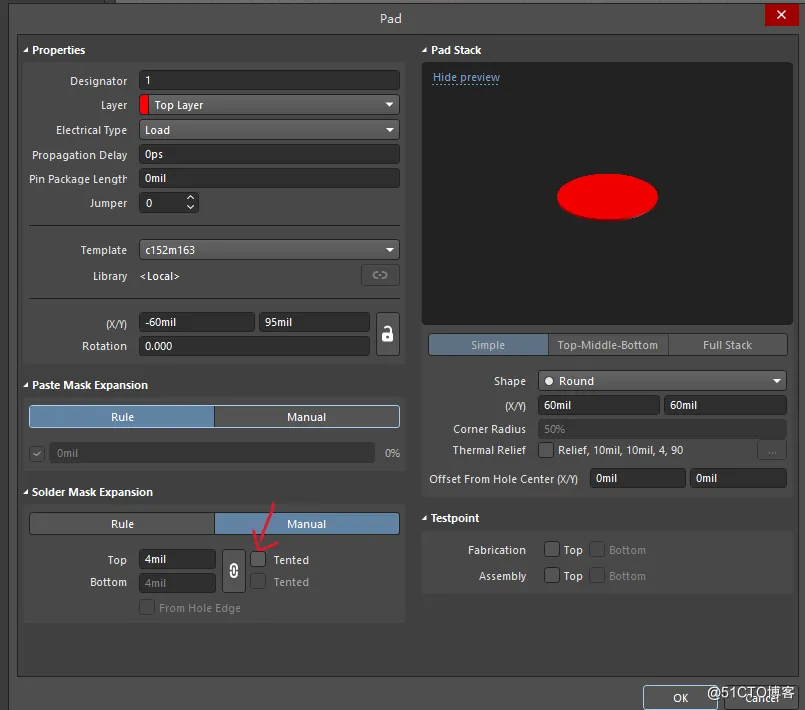

2.如果要取消阻焊，则可以双击焊盘再点如下按钮

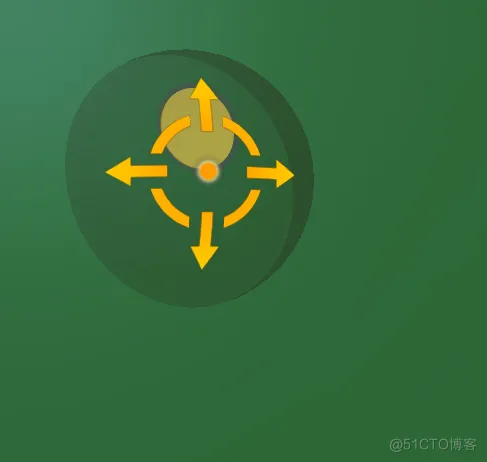

3.在原理图中按2、3可以切换2、3D视角，并且3D视角如果想要移动可以按住shift再右键移动。

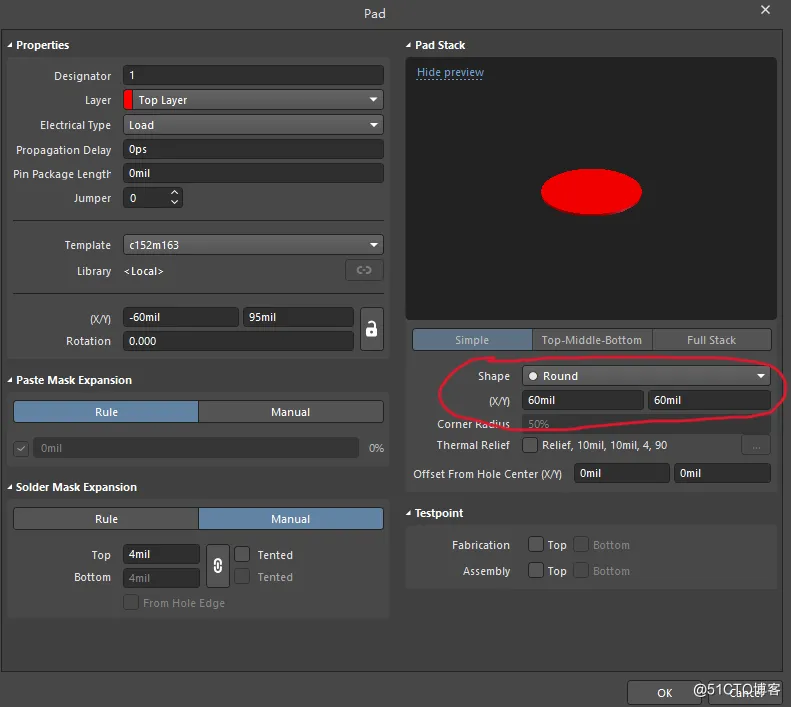

4.top layer 表示表贴焊盘，multi layer表示通孔焊盘，shape那里可以修改形状和长宽

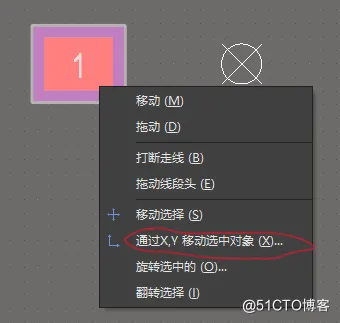

5.设置两个焊盘距离时，可将两个焊盘重合，再选中按M键，点击如下，即可设定间距

6.测量两个焊盘间距可以CTRL +M，取消则是shift+C

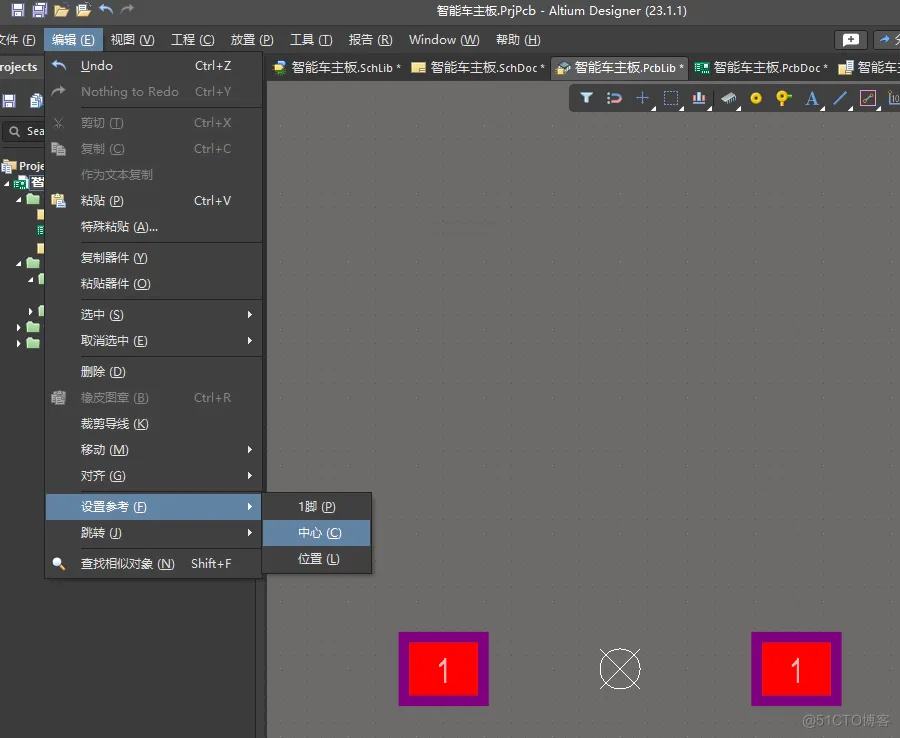

7.将原点定位中心，EFC

8.画丝印

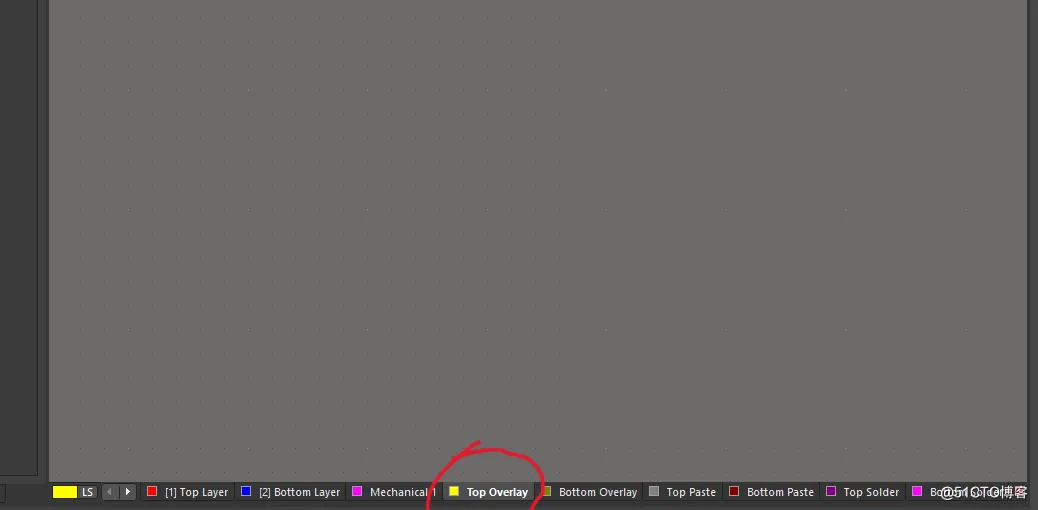

点击底部top overlay

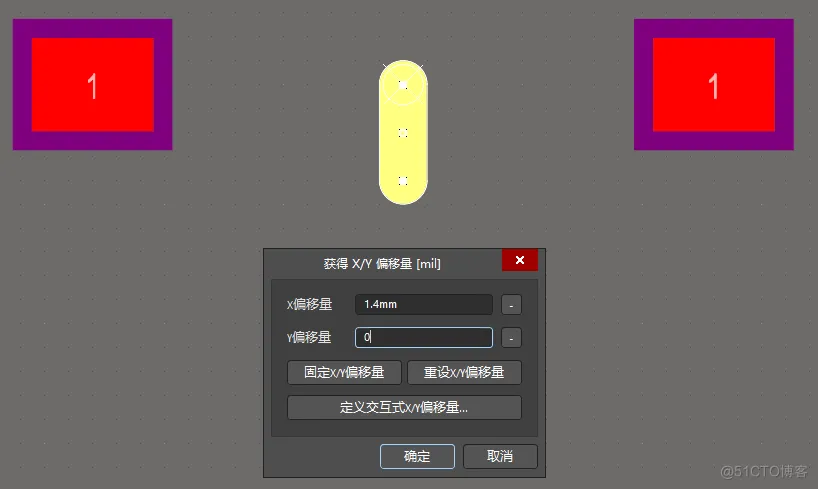

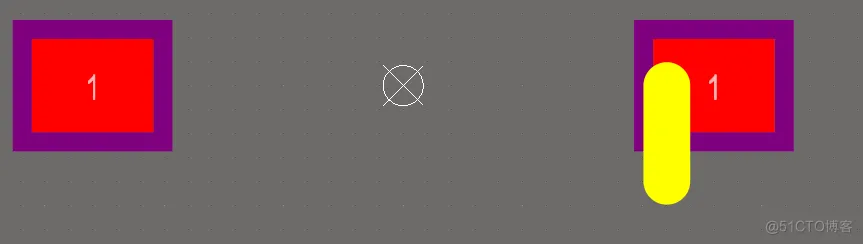

PL开始划线，从中心开始，水平位移1.4mm

位移如下

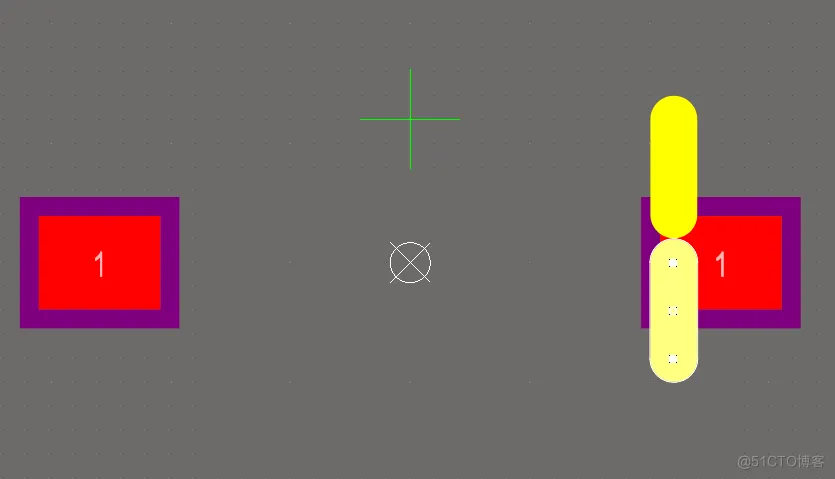

再选中复制，中心位置左键点击一下，再粘贴得到以下，与中心间距相等

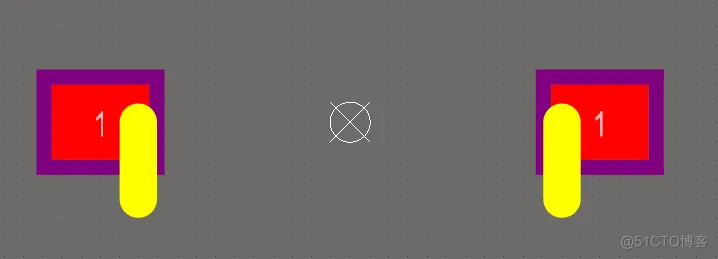

粘贴状态下点一下X左右镜像，得到如下

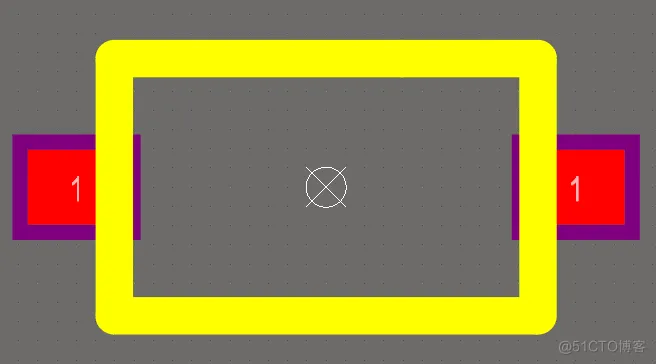

上下位置同理，再按PL走线得到如下，shift+space改变走线角度（这里设为直角），最终结果如下

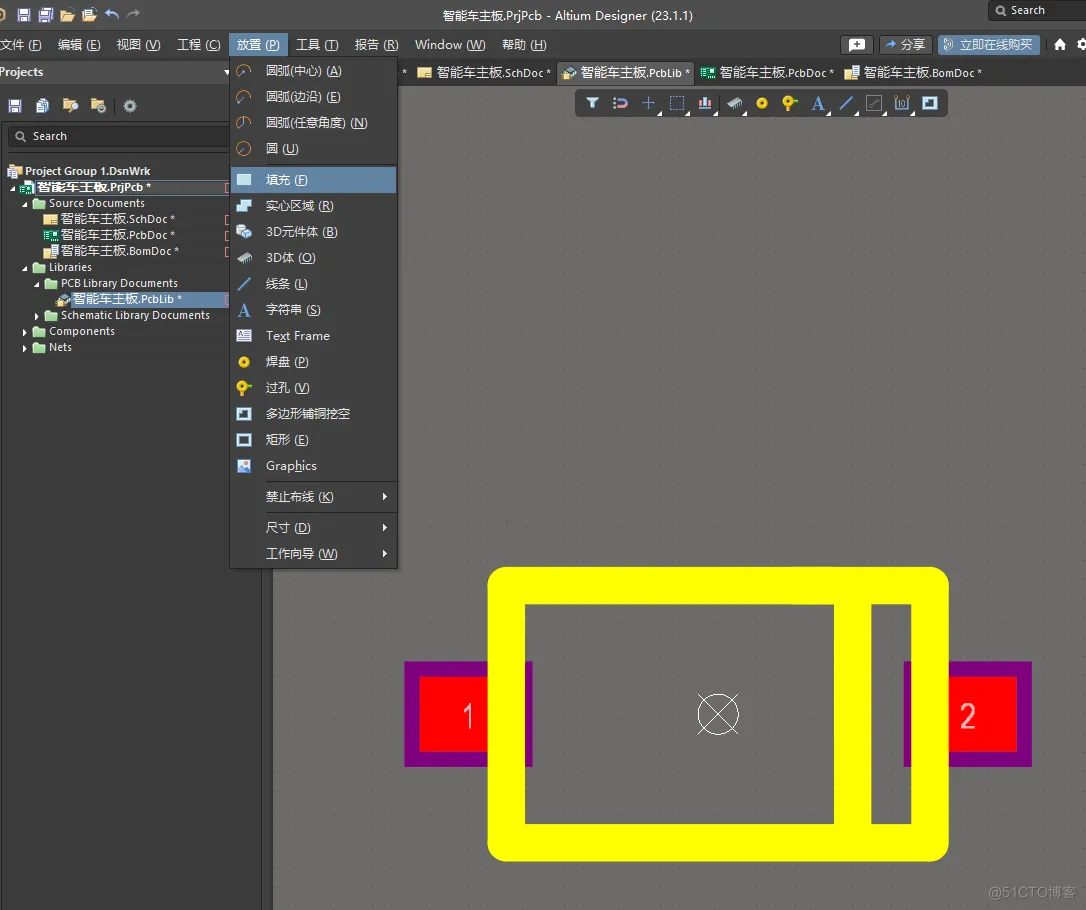

最后右侧填充，表明是负极
