相见恨晚的Altium Designer使用技巧分享

而这我还觉得不方便，毕竟去点Tools->Component Placement->Reposition Selected Components还是很麻烦（选项藏得很深），那么就可以用快捷键大法了，眼尖的你可能发现了我已经绑定了Ctrl+Shift+P这个快捷键，当然你也可以按照你个人的喜好设定快捷键（设定办法自行Google吧）

问题2：元件一个一个查找很不方便

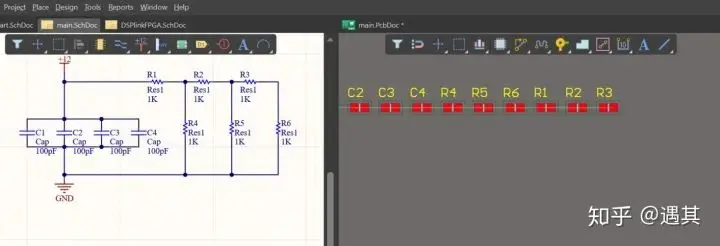

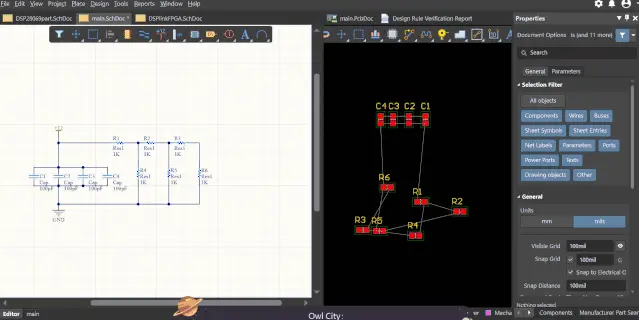

即便是我们能够通过原理图来选中PCB中的元件，但是元件很多时候都是成百上千个，一个一个地点开再查找效率实在是太低了。这里我演示怎么一次性Layout下图中的所有电容，仅仅是示意，其他场合自行探索吧。

而这我还觉得不方便，毕竟去点Tools->Component Placement->Reposition Selected Components还是很麻烦（选项藏得很深），那么就可以用快捷键大法了，眼尖的你可能发现了我已经绑定了Ctrl+Shift+P这个快捷键，当然你也可以按照你个人的喜好设定快捷键（设定办法自行Google吧）

场景二：对不同的网络设定不同的Rules

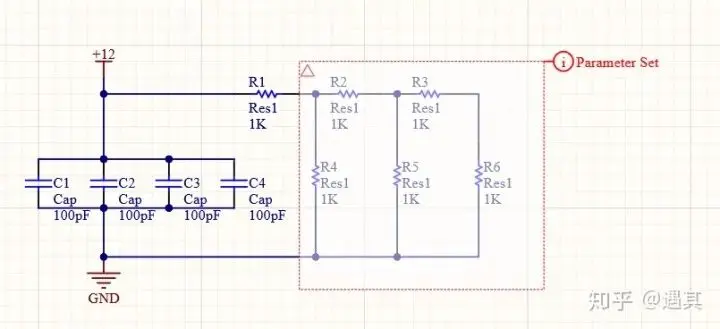

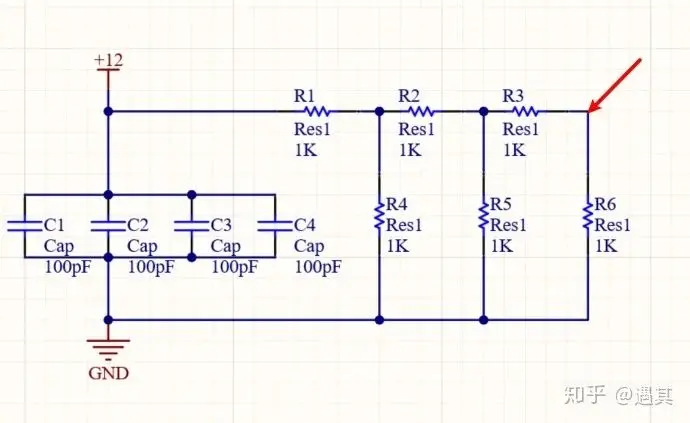

举个例子，在有电压比较高网络的PCB中，需要仔细考虑其Layout的时候的Clearance（甚至不同的层的Clearence需要的也会不同）；或者说有的差分线需要一个镜像面的完整检查Rules。这种时候我们都需要对单独的某些网络设置不同的Rules。最容易想到的办法就是通过Custom Query去筛选我们想要单独设置的Rules，但是这样其实不太直观，而且也比较麻烦。这个时候使用Parameter Set工具再合适不过了。比如我们设置下图中箭头所指的网络的Clearance的间距为20mil。

操作如下

这样我们就设置了这个网络的Clearance规则。当然不仅仅是可以设置Clearance，其他的Rules可以自行探索。如果需要对一片区域内的网络都设置同样的规则，可以先放置一个Blanket框选需要设置的区域，再设置ParameterSet即可

场景3：PCB上的线太多了，能否根据功能单独查看某一部分的布线

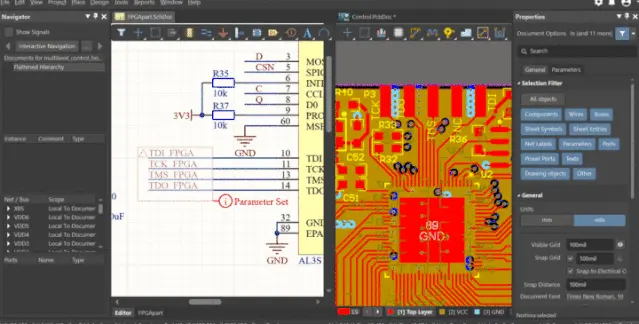

可以。使用Net Class来解决这个问题。Class就是类的意思，所以Net Class顾名思义也就是把Net分为一个一个的类来进行单独管理。具体操作办法就是使用上面提到的ParameterSet来设置网络的Net Class，随后在PCB面板中进行单独查看。
