Altium Designer 16使用总结与经验分享

转载自：http://blog.csdn.net/qq_29350001/article/details/52199356

以前是使用DXP2004来画图的，后来转行。想来已经有一年半的时间没有画过了。突然转到AD，有些不适应。用了下发觉很多功能确实比DXP要来的强大。花了不少时间和精力，将之前的一些经验技巧，进行整理总结。希望这篇文章，可以让人少走线些弯路。让初学者可以快速入门。

好了，言归正传，开始启程！

首先下载AD16： Altium Designer 16.0.6 Build 282

安装教程：Altium designer14.x /15.x软件安装与破解

按流程一步步安装ok！

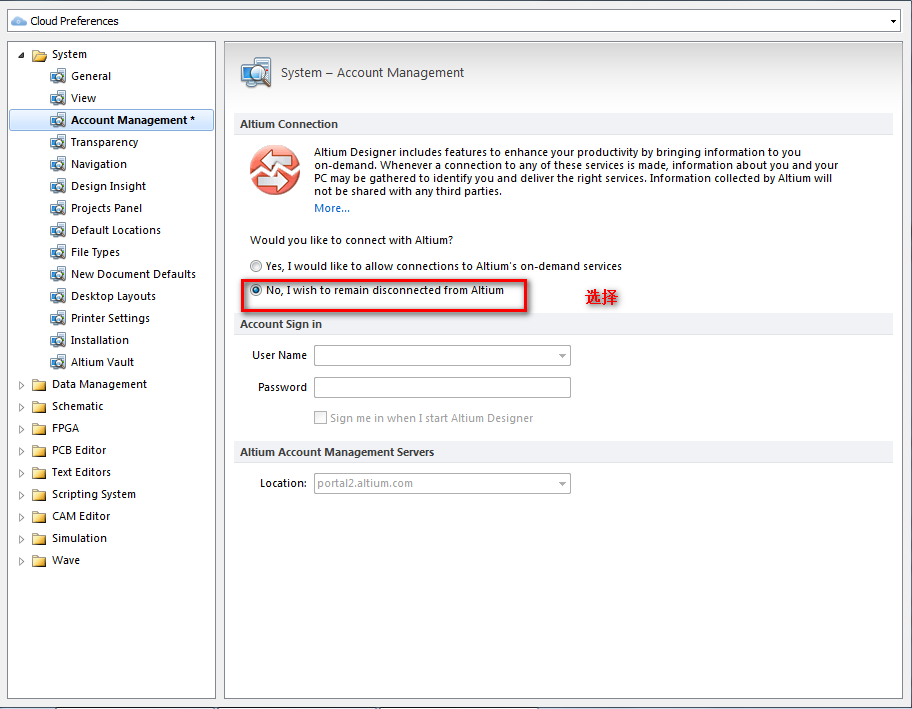

一、 软件优化设置

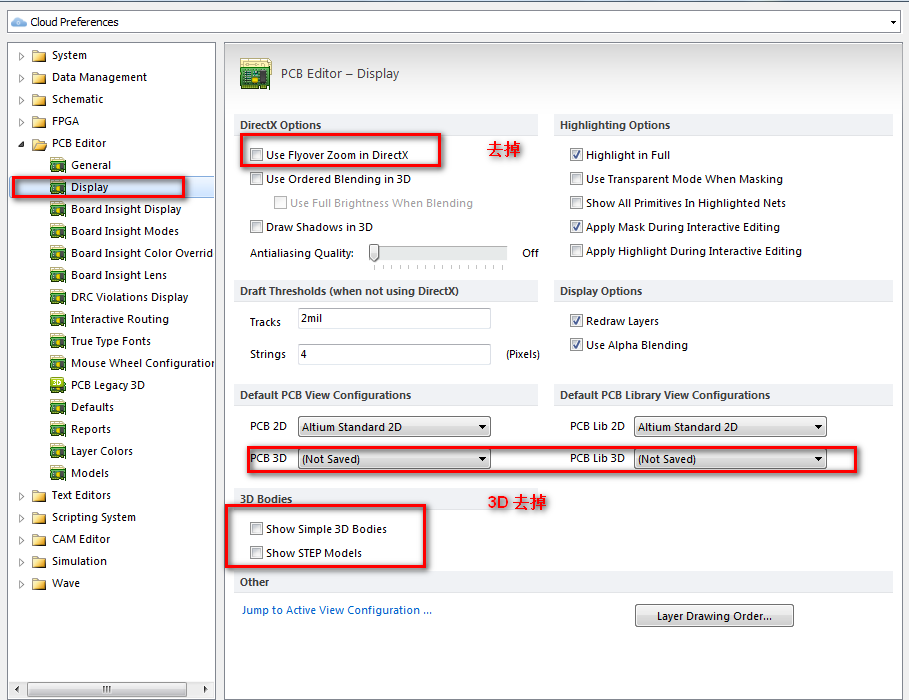

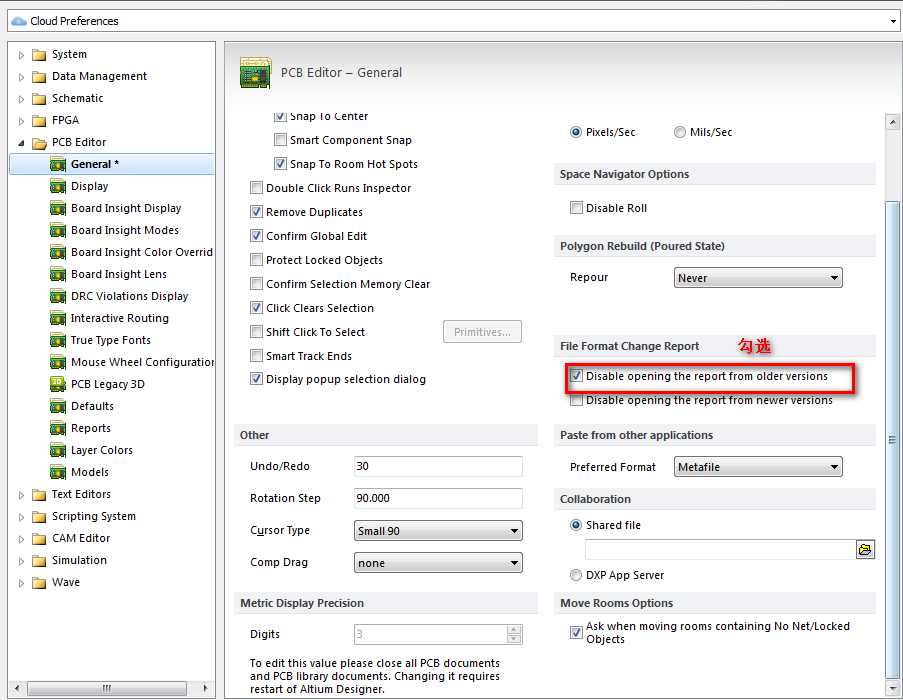

1. 打开PCB，使用快捷键 T+P，如下图设置：

2. 取消HTM文件

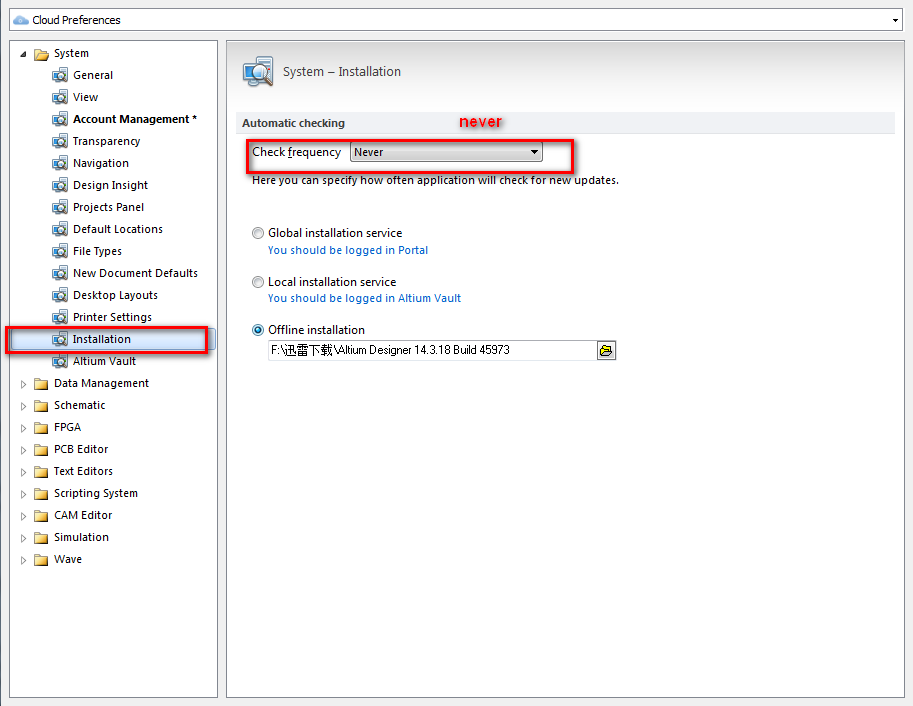

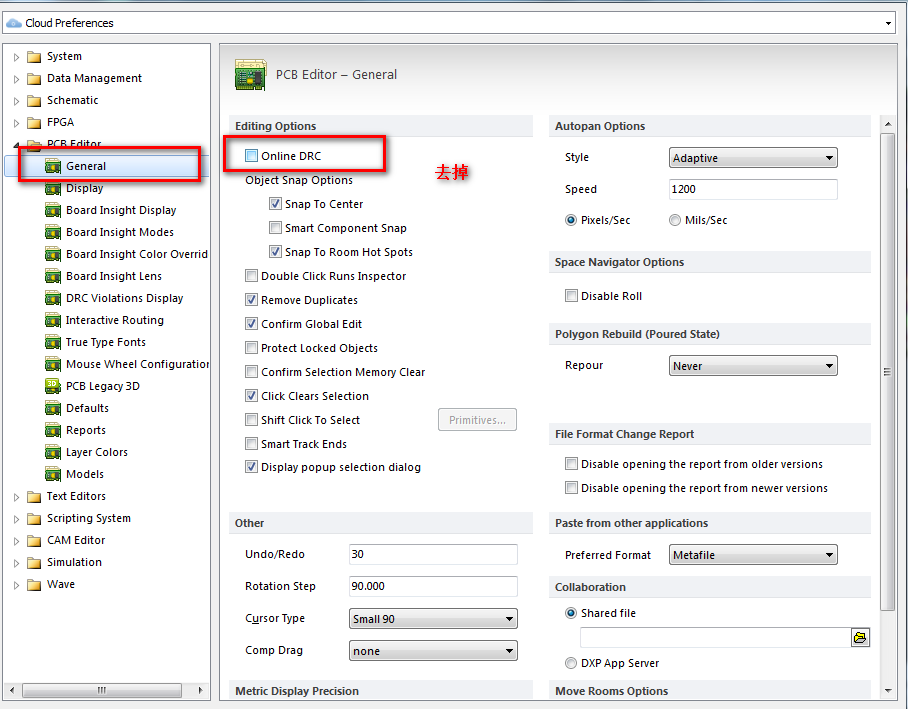

3. 禁止检查

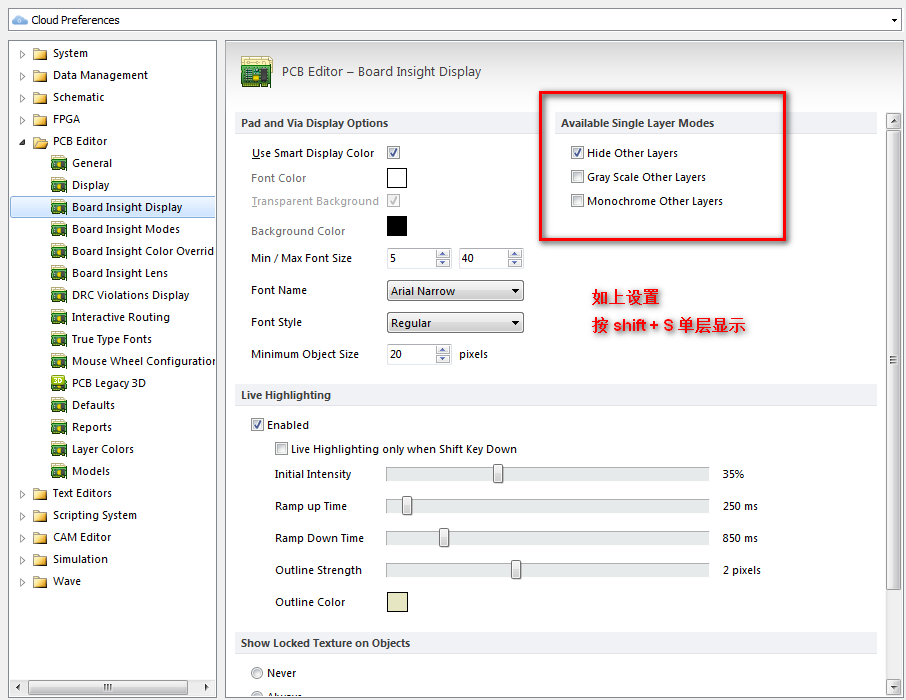

4. 单层显示无阴影

5. 笔记本布线换层

台式机有小键盘，可以 * - +来换层，笔记本该如何换层呢，有两种方法。

第一种方法： CTRL+SHIFT+鼠标滑轮

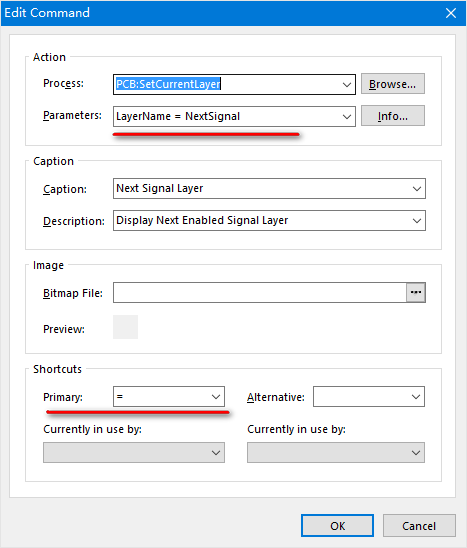

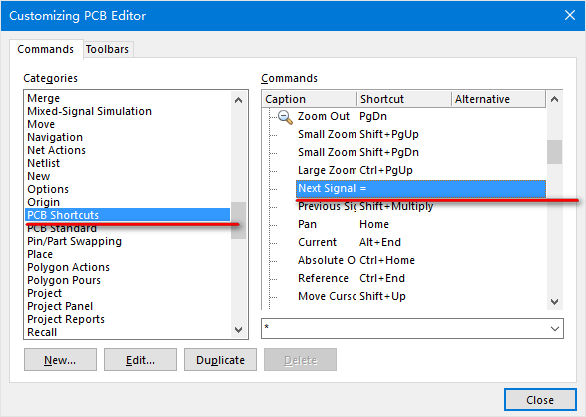

第二种方法：如,将  *  快捷键改为 =

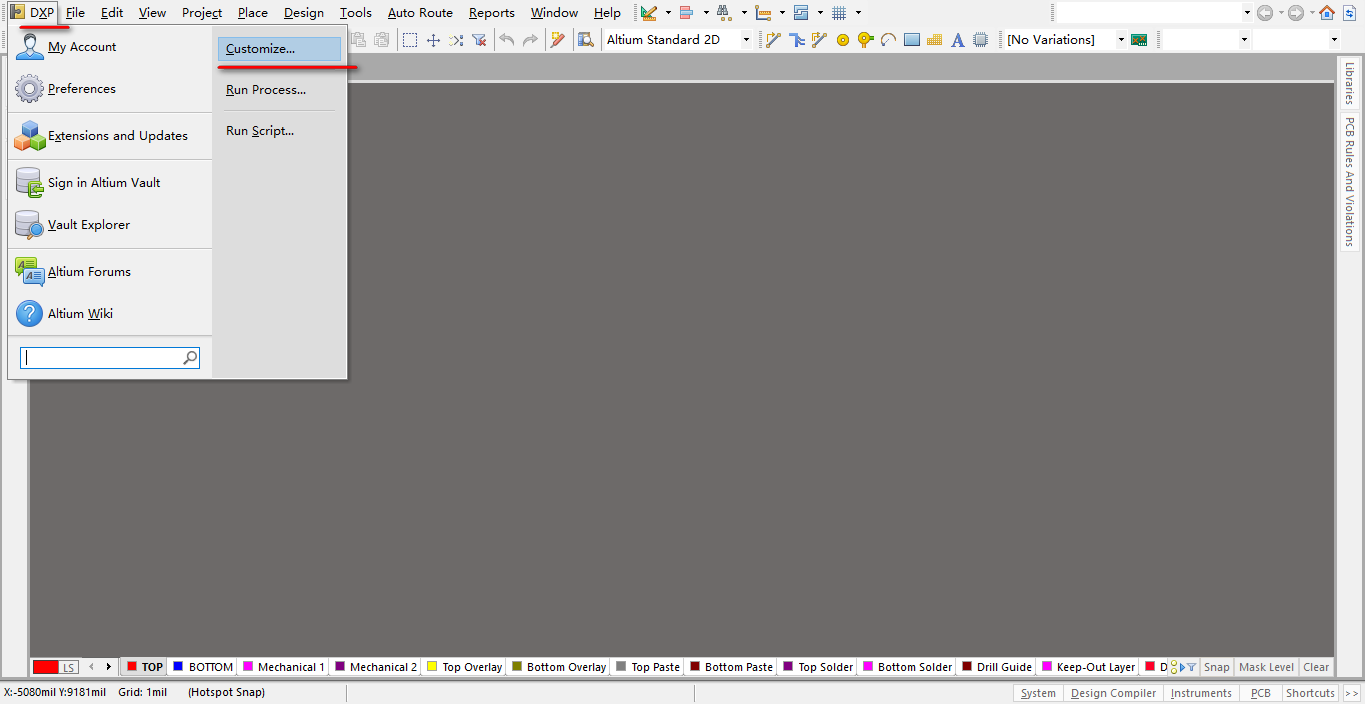

首先打开一个PCB文档，之后依次选择DXP >> Customize，在Command中修改以下几个命令的快捷方式：

Next Layer：切换到下一层。默认快捷方式是小键盘的+号（Plus）

Next Signal Layer：切换到下一可布线的层。默认快捷方式是小键盘的*号（Multiply）

Prev Layer：切换到上一层。默认快捷方式是小键盘的-号（Minus）

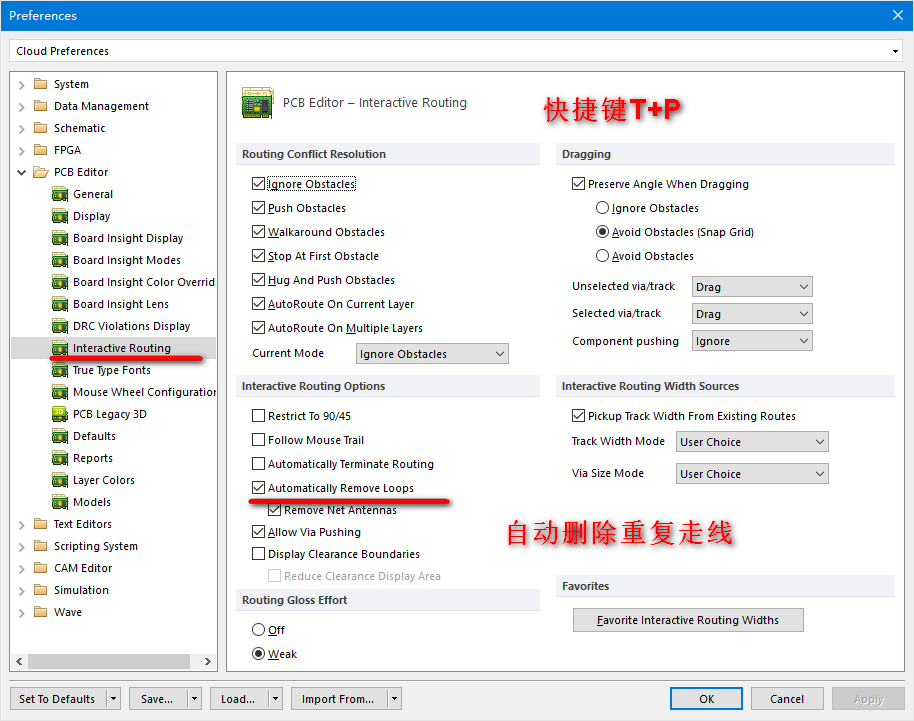

6、自动删除重复走线

OK,软件优化设置基本完成!

二、认识AD16，熟悉各个常用选项

推荐一篇文章： Altium_Designer(protel_DXP)英文菜单汉化对应表表

介绍的不错，我下面只介绍常用的几个。

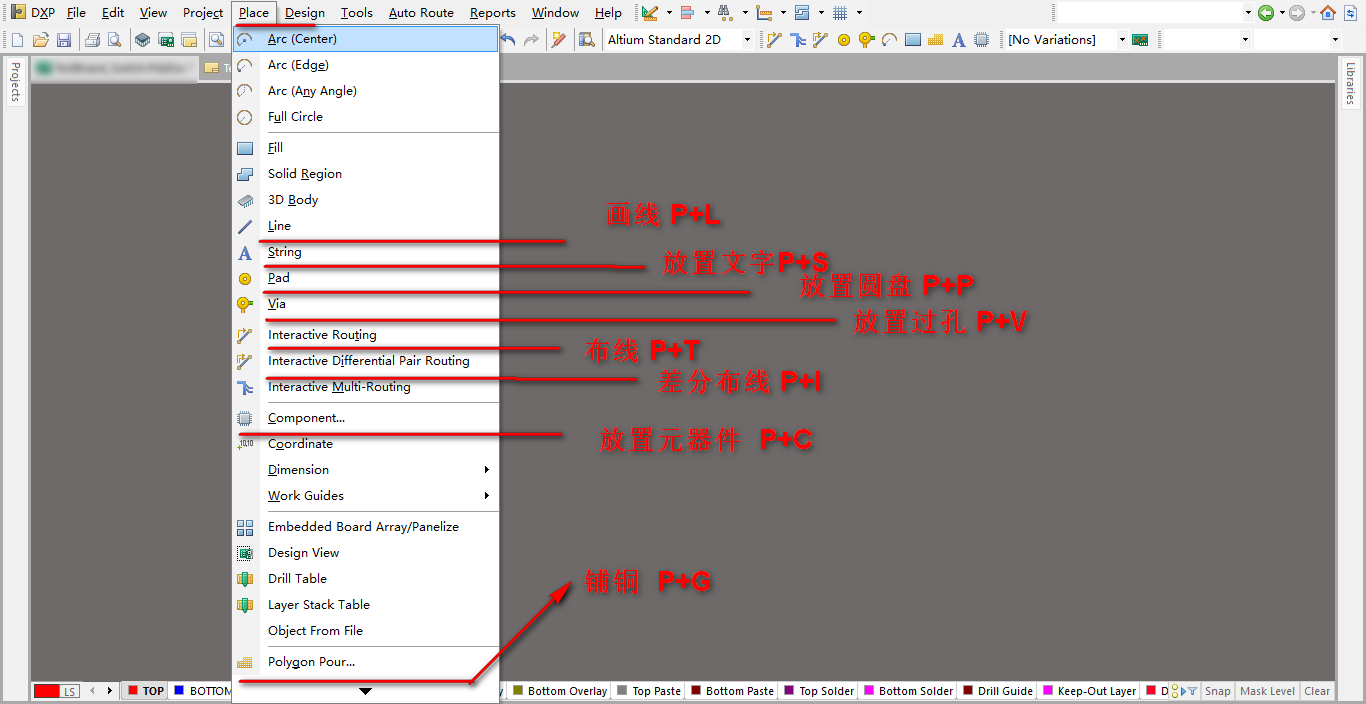

1、Place 放置

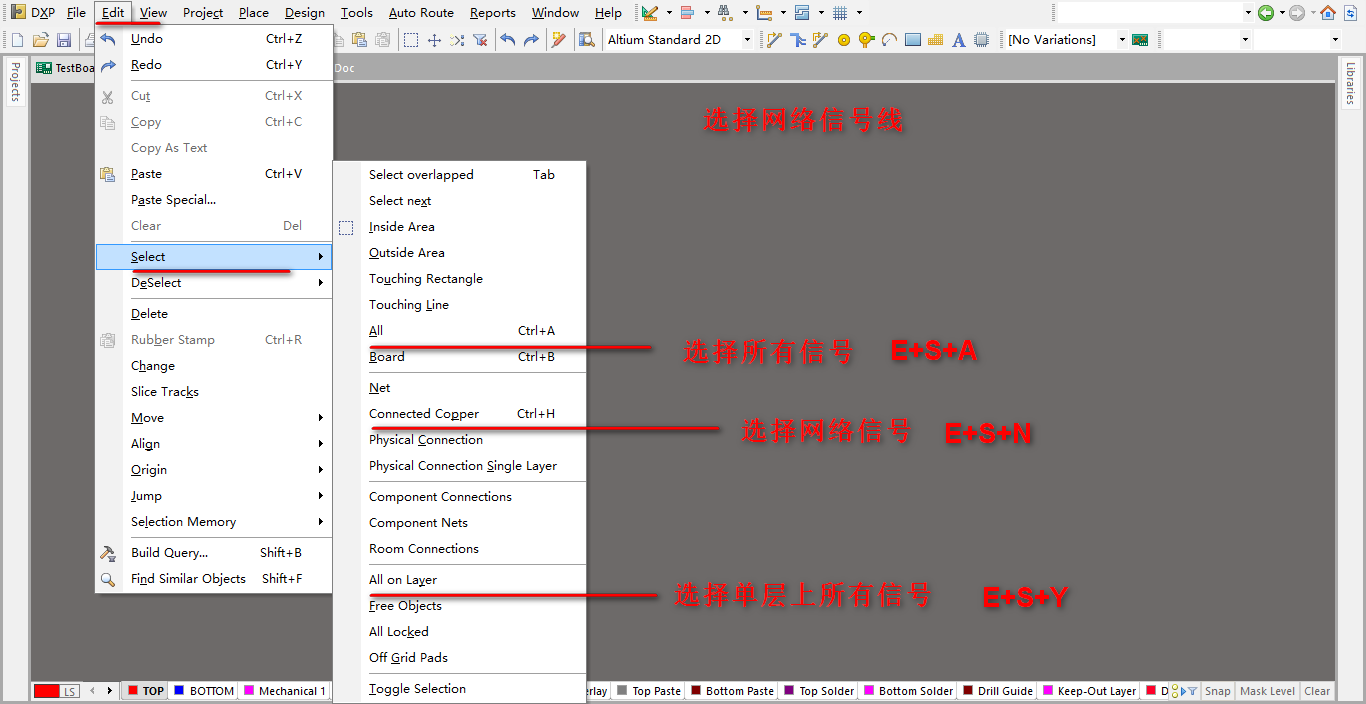

2、选择网络信号

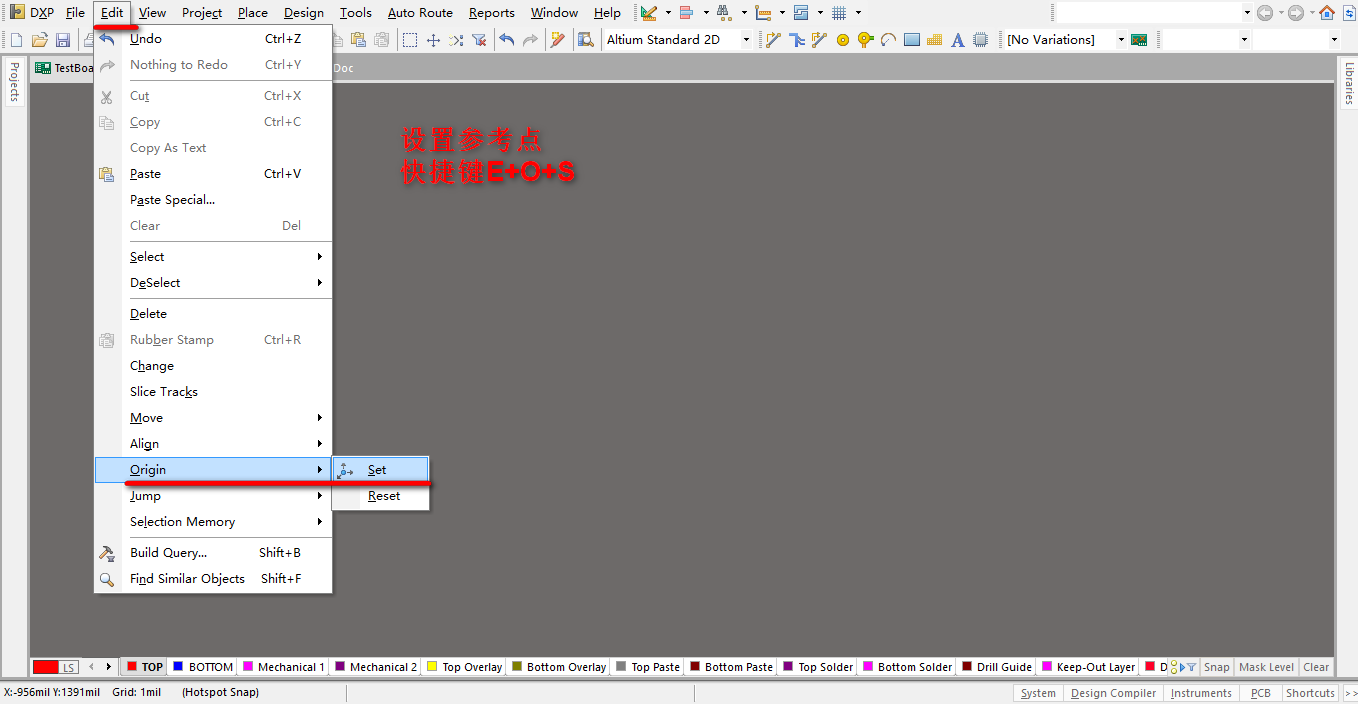

3、设置参考点

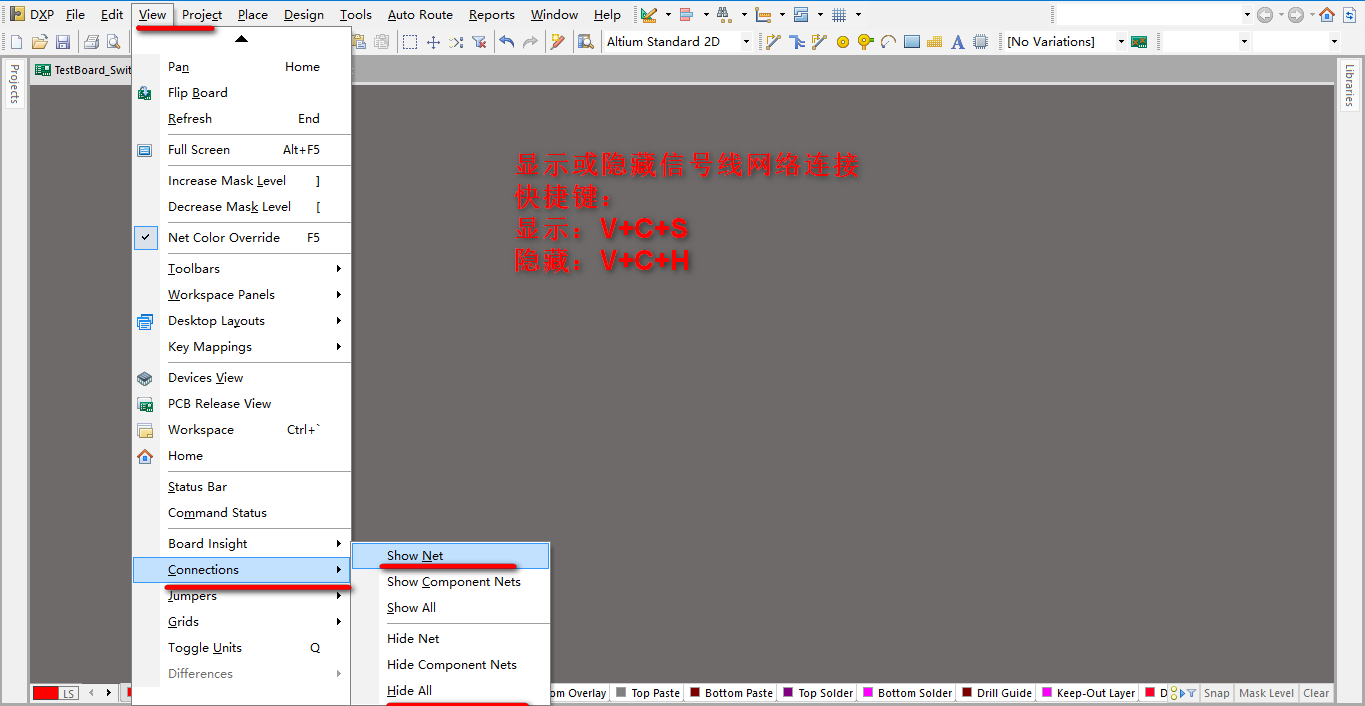

4、显示或隐藏信号线网络连接

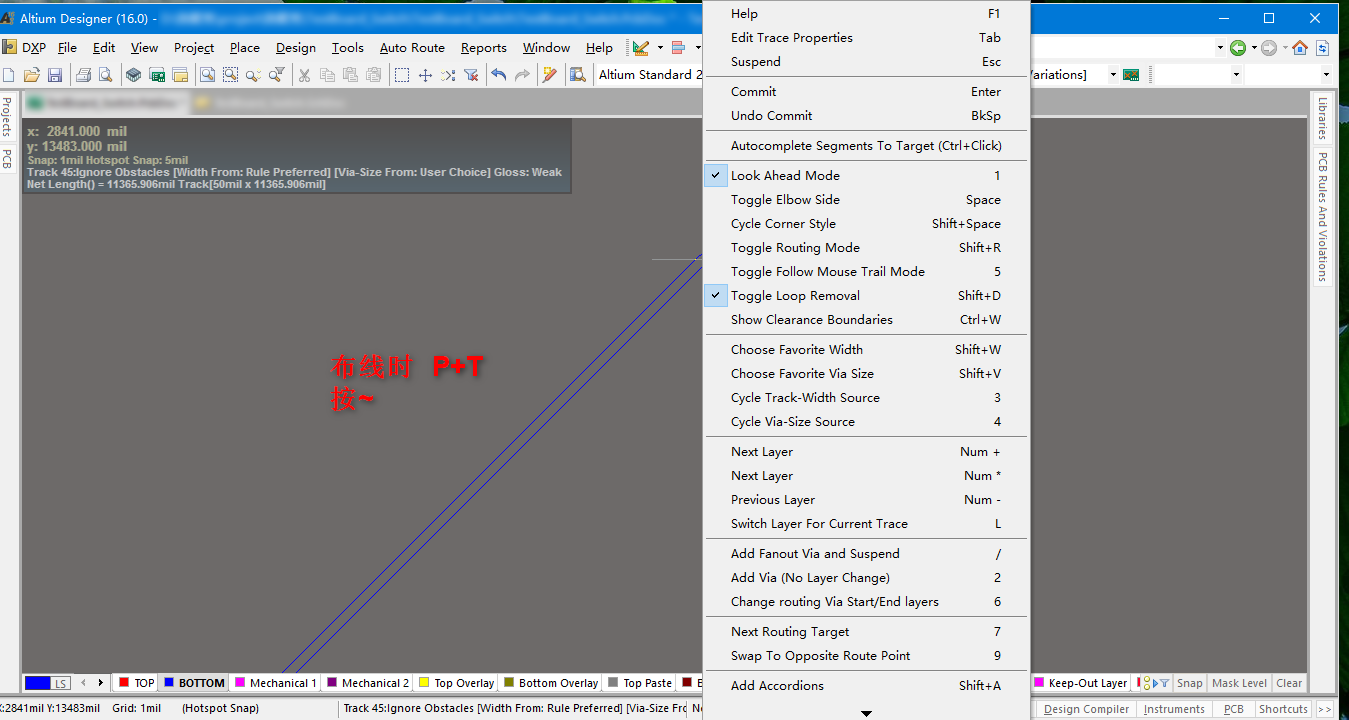

5、布线 P+T时，按 ~

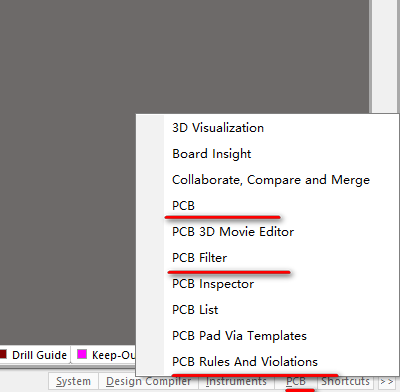

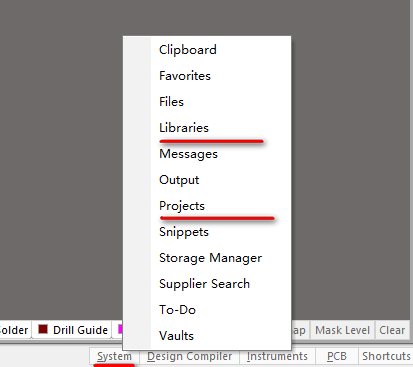

6、system、PCB界面

快捷键V+S 可将该界面隐藏/显示

各个界面的介绍

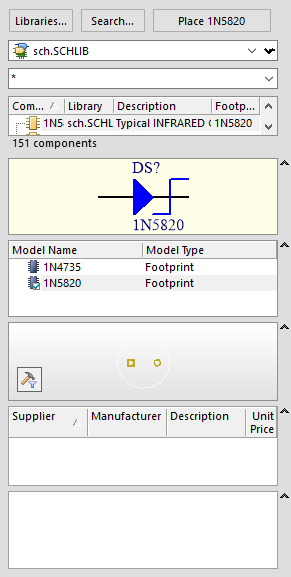

6.1、Libraries 介绍

元件库目录

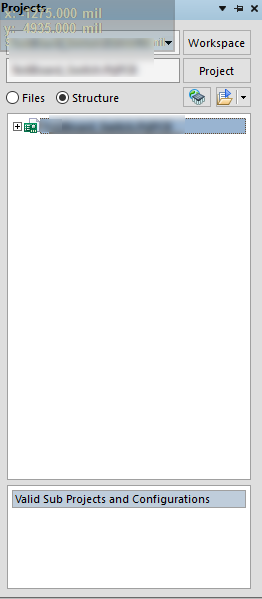

6.2、Projects介绍

PCB工程目录

6.3、PCB介绍

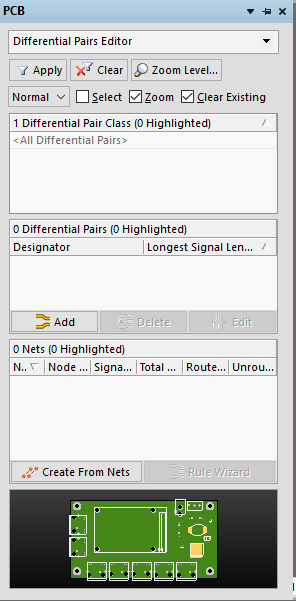

画差分线时用到

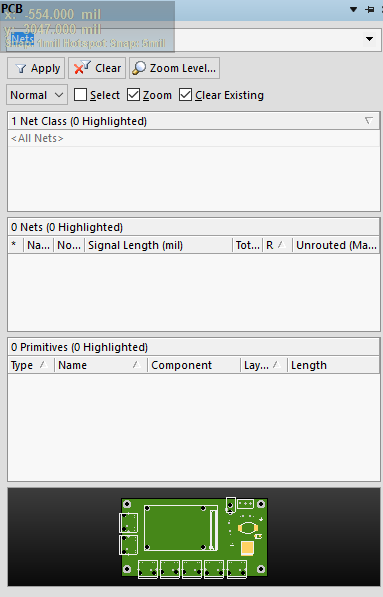

PCB网络

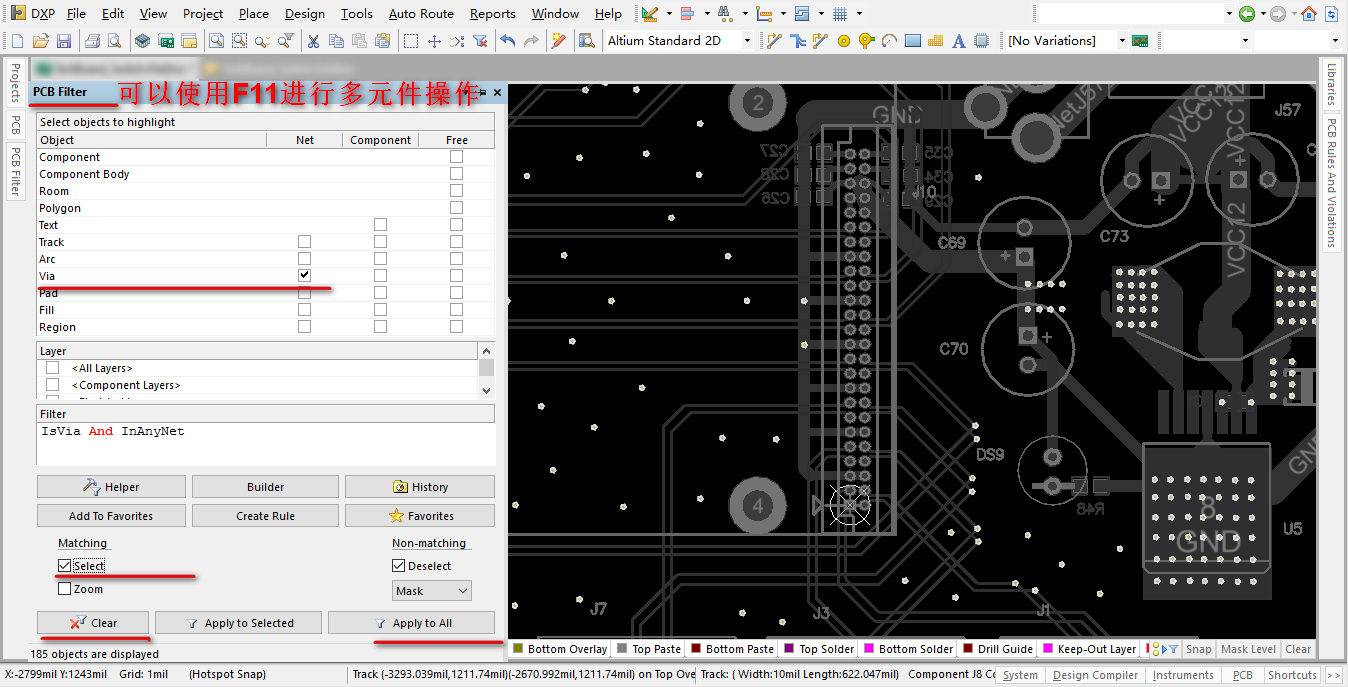

6.4、PCB Filter介绍

选中Object的类，可将该类在PCB中选中，使用F11可以多元件操作

6.5、PCB Rules Violations介绍

DRC时，显示PCB违反规则目录

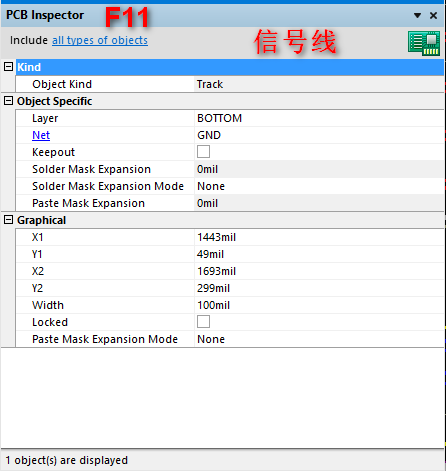

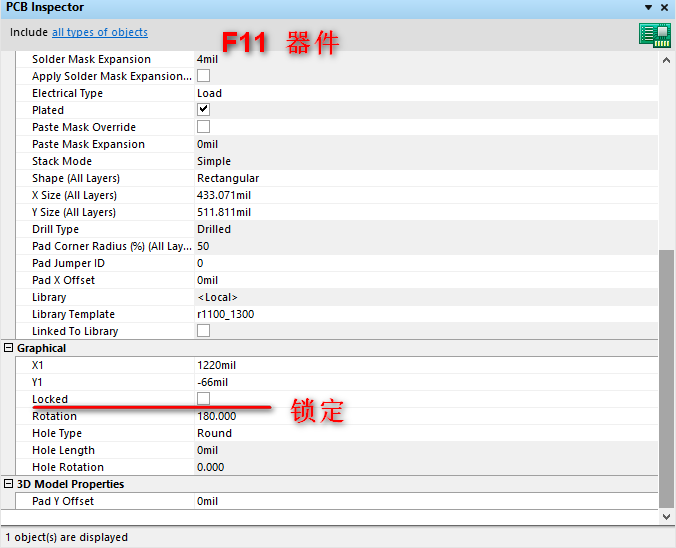

7、F11的使用

PCB Inspector可以弹出设置过孔、信号线、器件、丝印等属性的界面

使用方法：

A、单器件：选中一个器件，按F11弹出

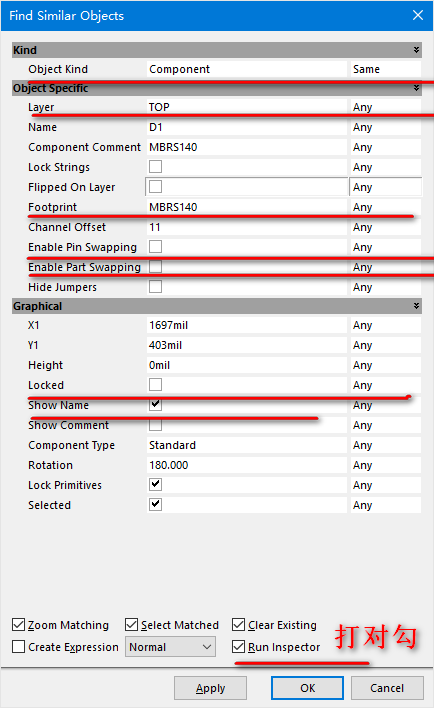

B、多器件：通过快捷键SHIFT+F，选中一个器件，出现Find Similar Objects界面

该界面有很多选项，如所在层、封装、锁定、显示名等，可根据这些选项刷选到你需要的器件。

注意：Run Inspector需要打钩，不打钩要使用的场所，后面会讲到。

设置好选择的选项后，点OK，可以看到PCB上你需要选中了你要的器件。会弹出PCB Inspector界面。

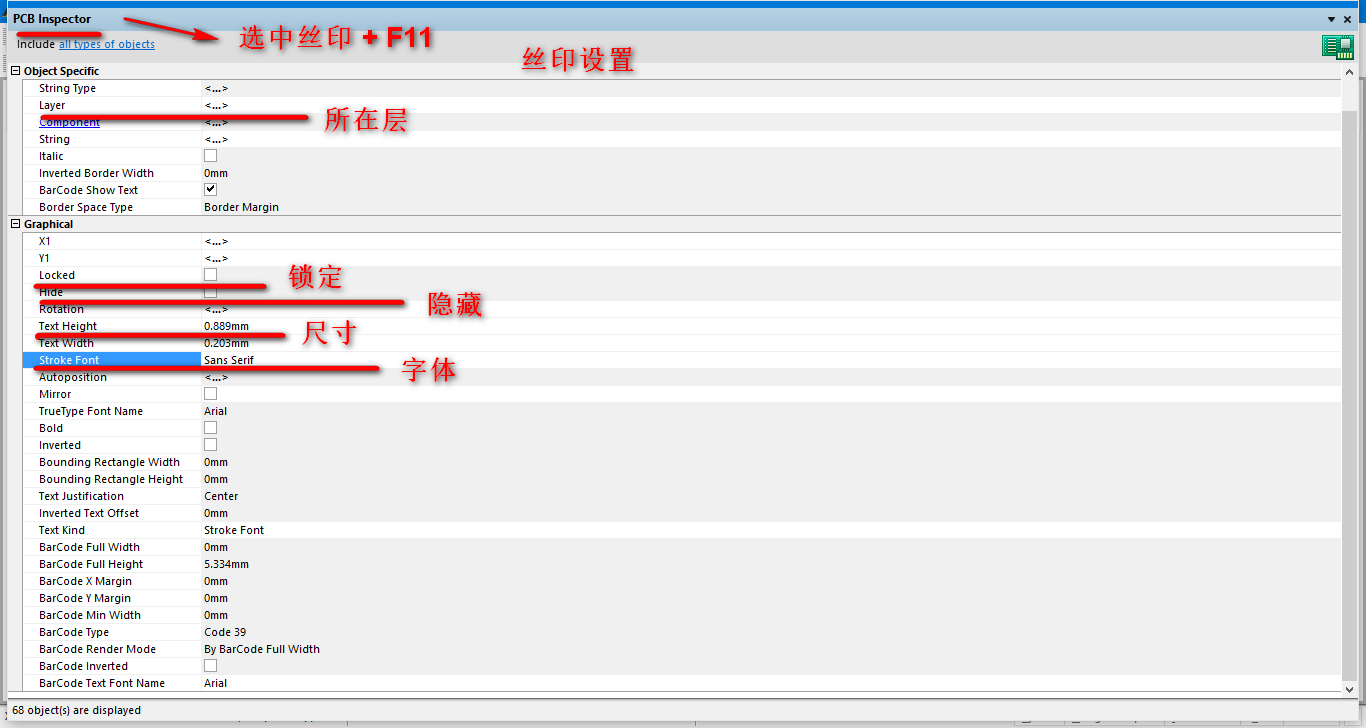

PCB Inspector界面可以对多器件，如信号线、器件、过孔、丝印进行操作设置。

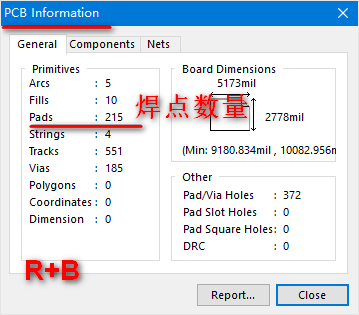

8、PCB信息

快捷键R+B，

可获知焊点数量，对于咨询焊接报价的有需要知道

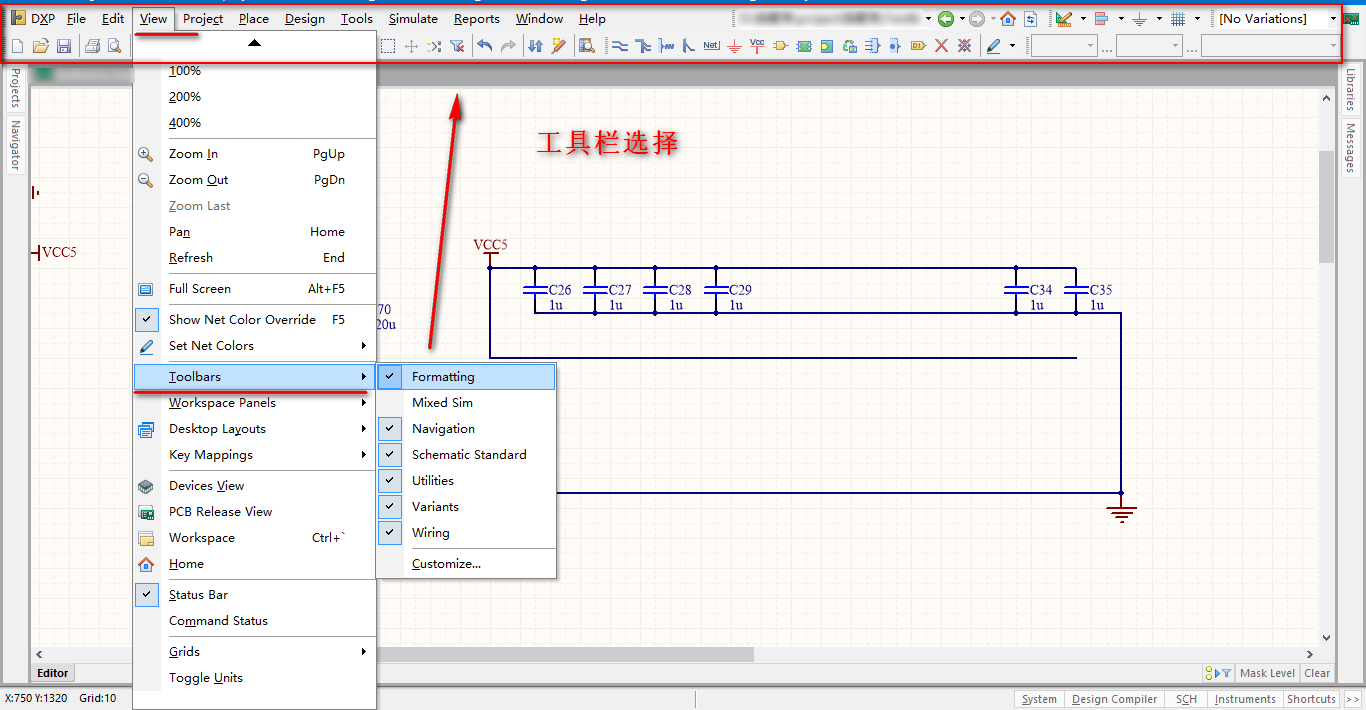

9、原理图工具栏

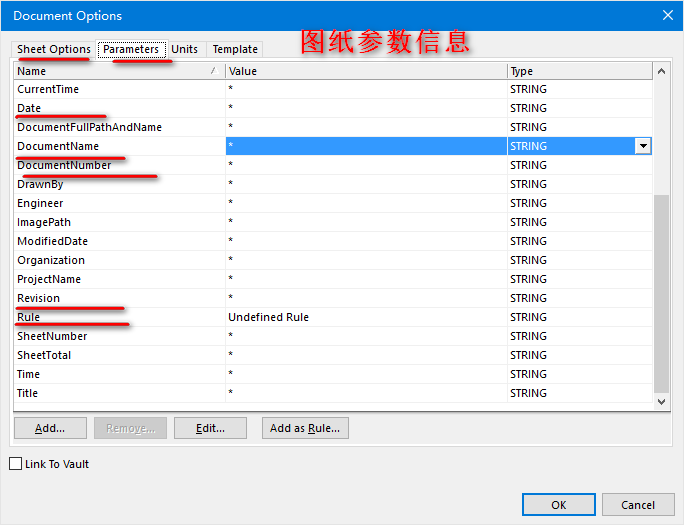

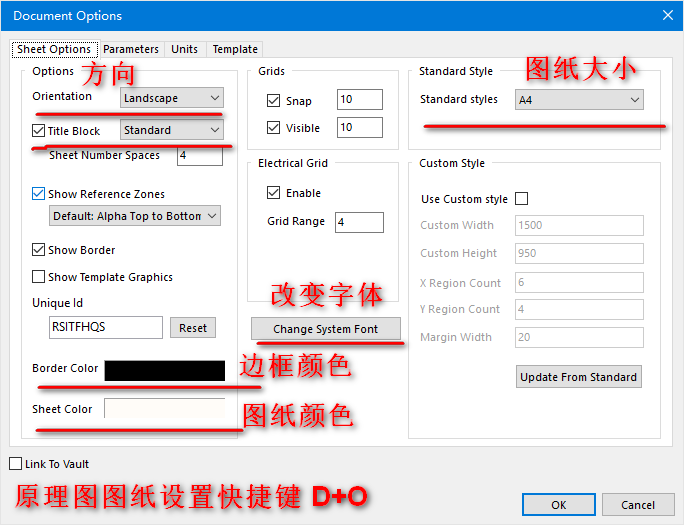

10、原理图图纸设置 快捷键 D+O

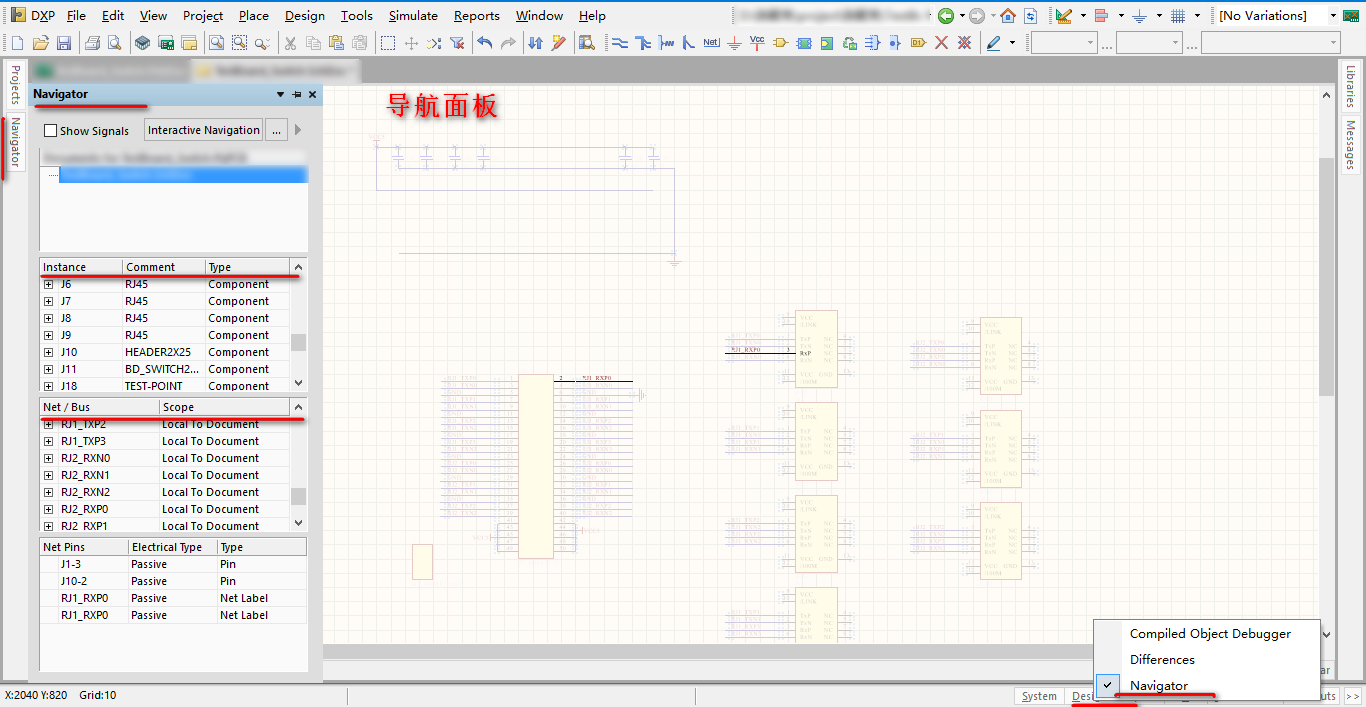

11、Navigator导航面板

可在Design Compiler->Navigator弹出。根据需要选择网络高亮

12、原理图查错及编译

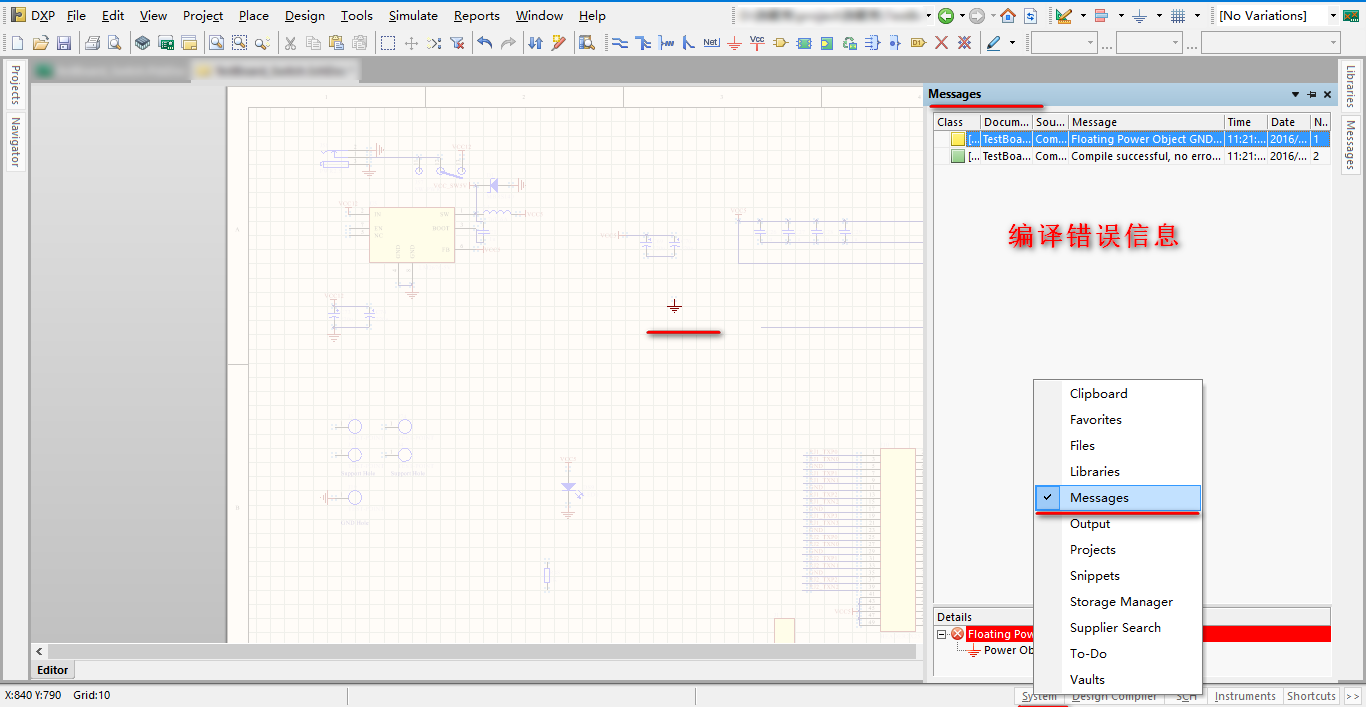

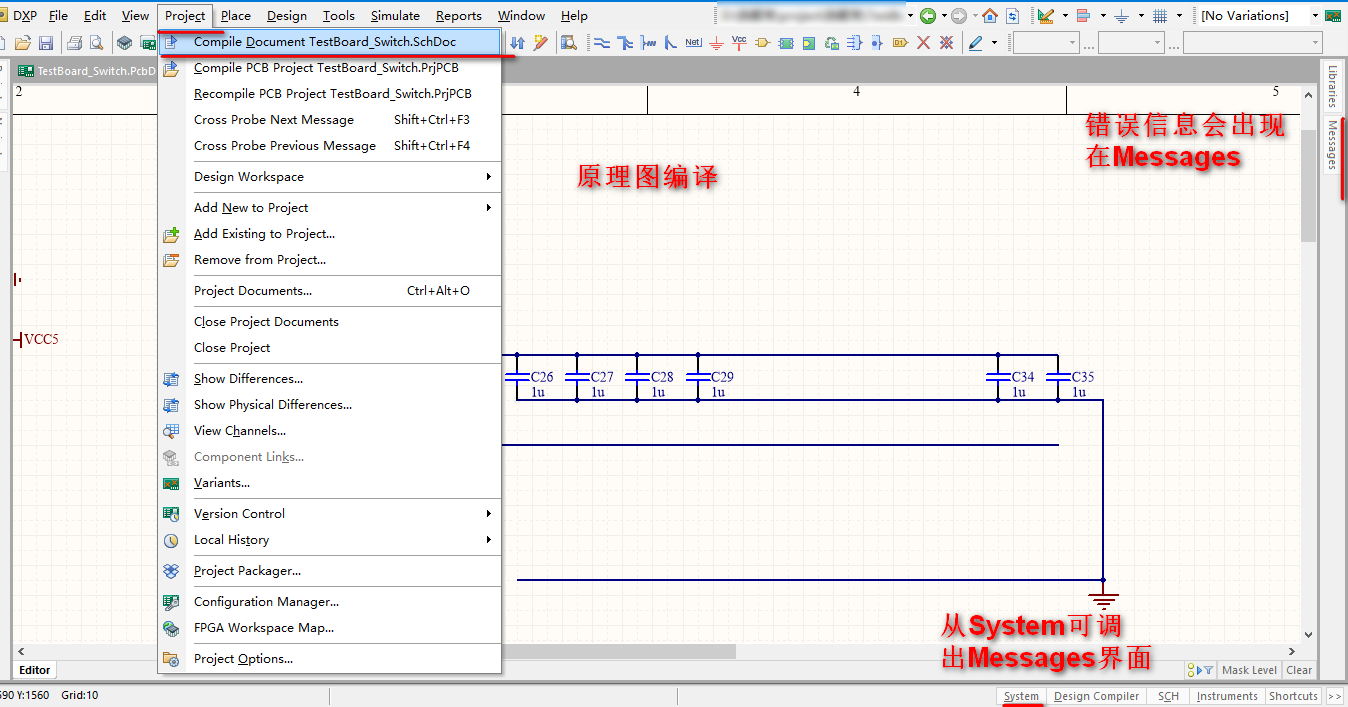

原理图编译 Project-》 Compoile Document，错误信息会出现在Messages界面上。

Messages界面可从 System->Messages弹出。

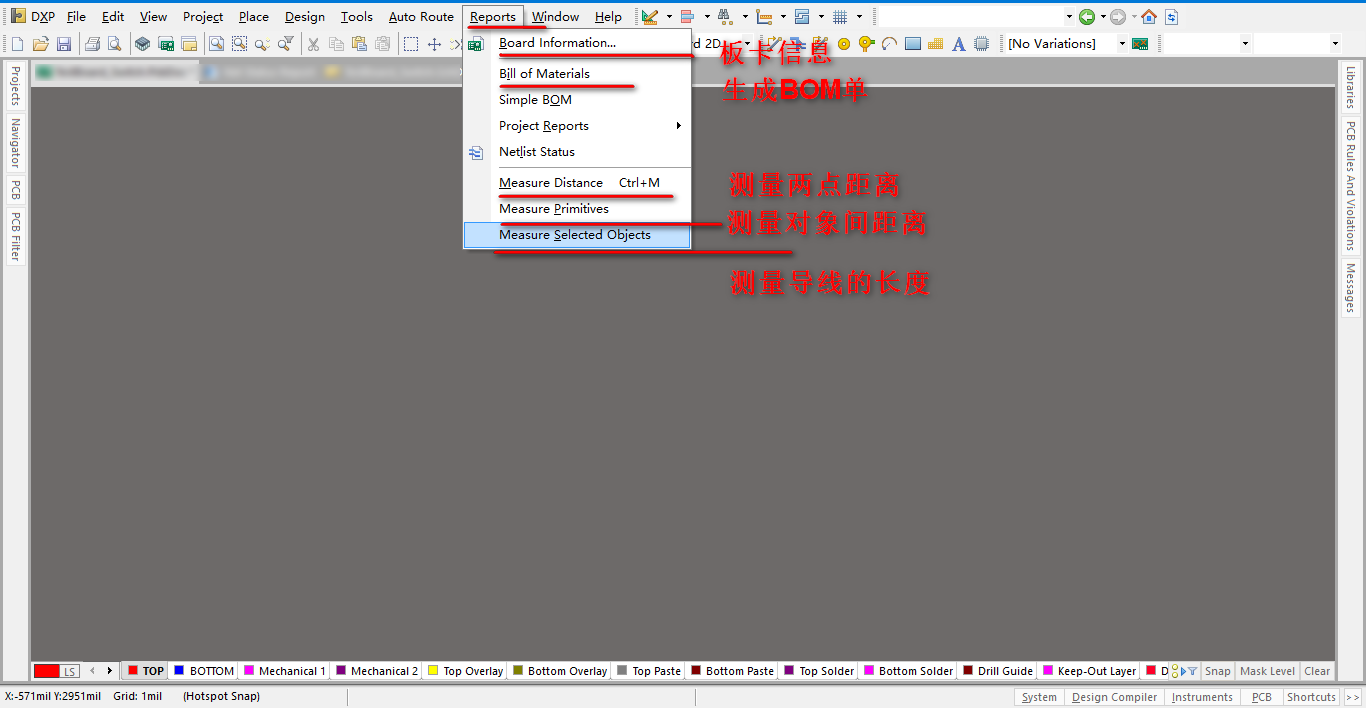

13、Reports界面介绍

需要注意的是R+Measure Selected Objects 测量导线的长度这个功能。

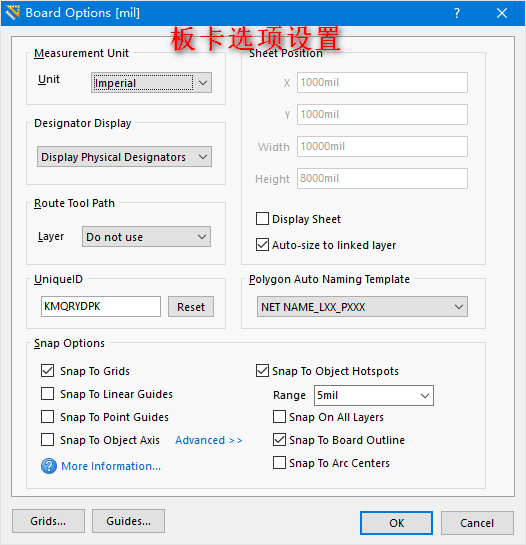

14、板卡选项设置

三、快捷键介绍

快捷键的介绍文章有很多，推荐：Altium Designer 16快捷键列表

我基于上面文章又添加了些有用到的快捷键。

表1. 原理图编辑器与PCB通用的快捷键

表2. 原理图编辑器快捷键

表3. PCB编辑器快捷键

四、蛇行等长布线

转自：Altium Designer 蛇行 等长 布线

这篇文章写的很好，偷次懒直接转载了。

1． 设置需要等长的网络组

点击主菜单 Design  –>  Classes，在弹出的窗口中单击 Net Classes，并右键，点 Add Class

会增加一个 New Class，在该网络组上右键，修改一个你想要的名字，如：SDRAM 等。

单击打开它，将需要等长的网络，从左边选取并添加到右边的窗口中。

然后再点击 关闭设置。

2. 布线

在布蛇行线时，只能在已经布好的线上修改，不能直接拉蛇线，所以得先布线，把所有 SDRAM Class 的网络用手工(不推荐用自动)的方式布完线，走线尽量的短，尽量的宽松， 也就是说间距留大一点。应该把最长的那一根做为基准，把它尽量的布短一点。

3. 走蛇行线等长

按 T ，R 键，单击一根走线，再按 TAB 键，设置一下先

也就是说，以后的自动等长中，将会以些为基准，所有需等长的线将会跟它一样长。

2．蛇行设置

蛇行线幅度

步长

步长递增量

幅度递增量

2. 布蛇行线的快捷键控制：

在布蛇行线时，按快捷键“1” “2” “3” “4” “，” “。” 可以在走线时随时控制蛇行线 的形状。

快捷键: 1 与 2，改变蛇行线的拐角与弧度。 快捷键: 3 与 4 改变蛇行线的宽度。 快捷键： ， 与 。改变蛇行线的幅度。

了解了这些，就可以开始布蛇行线了，单击 OK 退出设置，在刚才那条线上，按装走线的方向，

拉动鼠标，一串漂亮的蛇行线就出来了。

规定了蛇线的长度，在拉蛇线时，就不用在乎到底走了多长，总之，拉到蛇线不再出现为止，

在有些空隙大的地方，就可以按“逗号”与“句号”键来控制幅度的大小。

补充： AD16画完蛇形线后，会出现一个虚框，可以拖动虚框来调节蛇形线。

4. 检查网络长度

布完线后，按 R ，L 输出报告，查看网络是否是等长的。

OK，蛇行等长线搞定。 注，另外还可以自动等长，但那样出来的线条很难看，所以还是用手动的好。

五、差分布线

详细的可参看下载:利用 Protel (Altium Designer)进行差分线布线 –李元兵

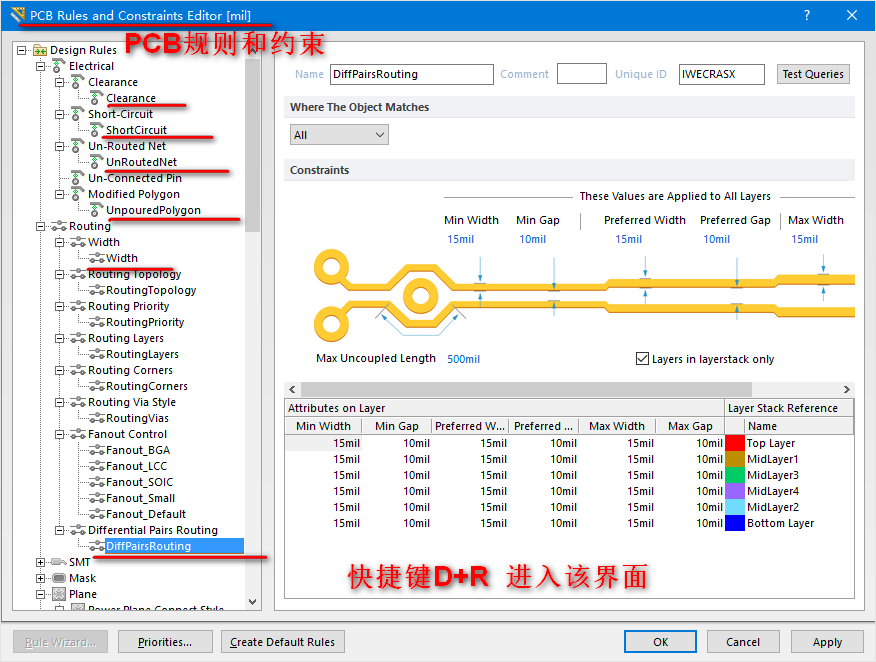

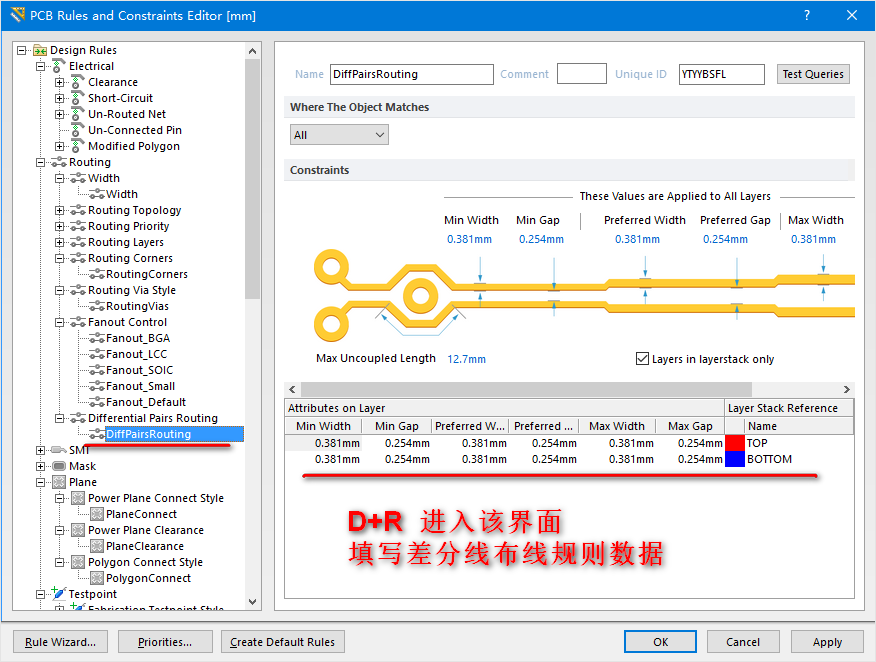

1、首先快捷键D+R进入该界面，填写差分布线规则数据

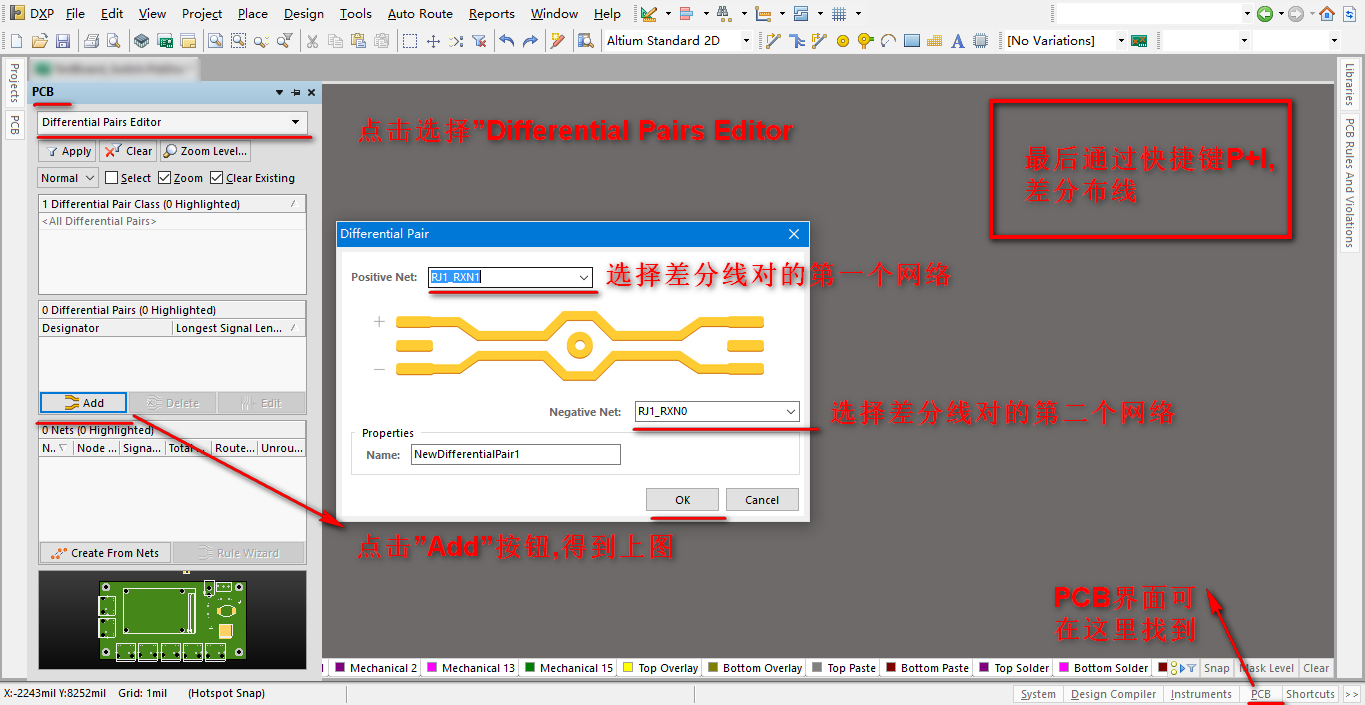

2、设置添加差分布线网络

3、下面介绍差分布线技巧

通过上述两步设置两个差分信号后，通过快捷键P+I可以布线。

然后可通过快捷键数字 2，来添加过孔；通过快键键 L，来换层。

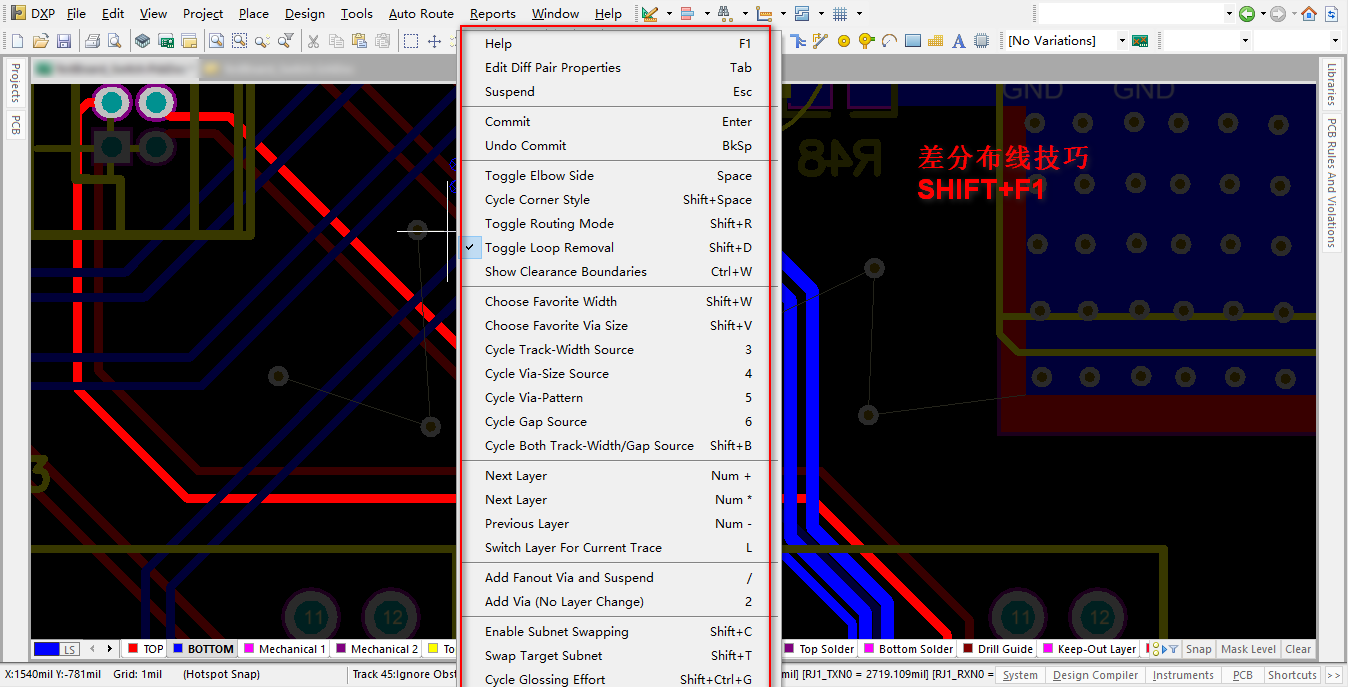

还有其他操作可参看下图，P+I布线的时候，按快捷键SHIFT+F1可弹出此界面。

六、更新PCB、添加元器件

比如电容电阻数量不够用了，该如何批量添加呢？

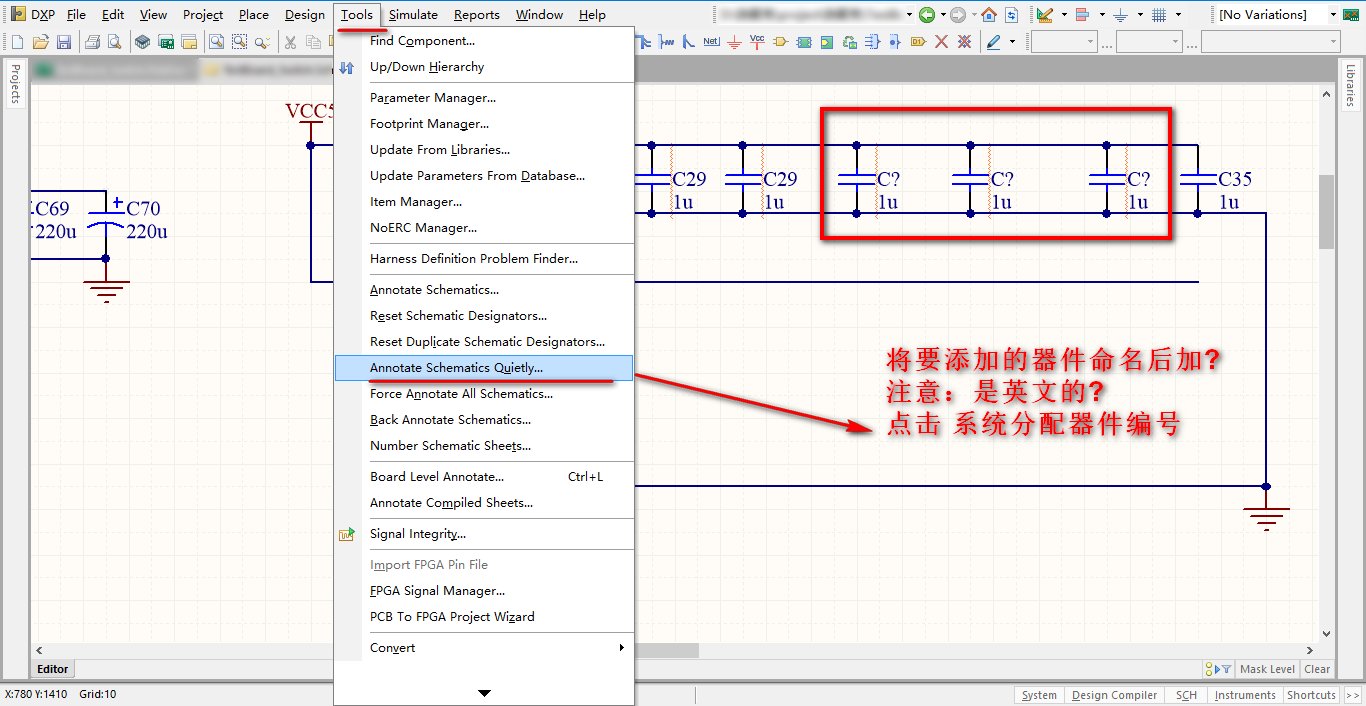

1、将要添加的器件命名为C?，注意”?”是英文的。点击Tools–》Annotate Schematics Quietly系统会自动命名。

保存原理图。

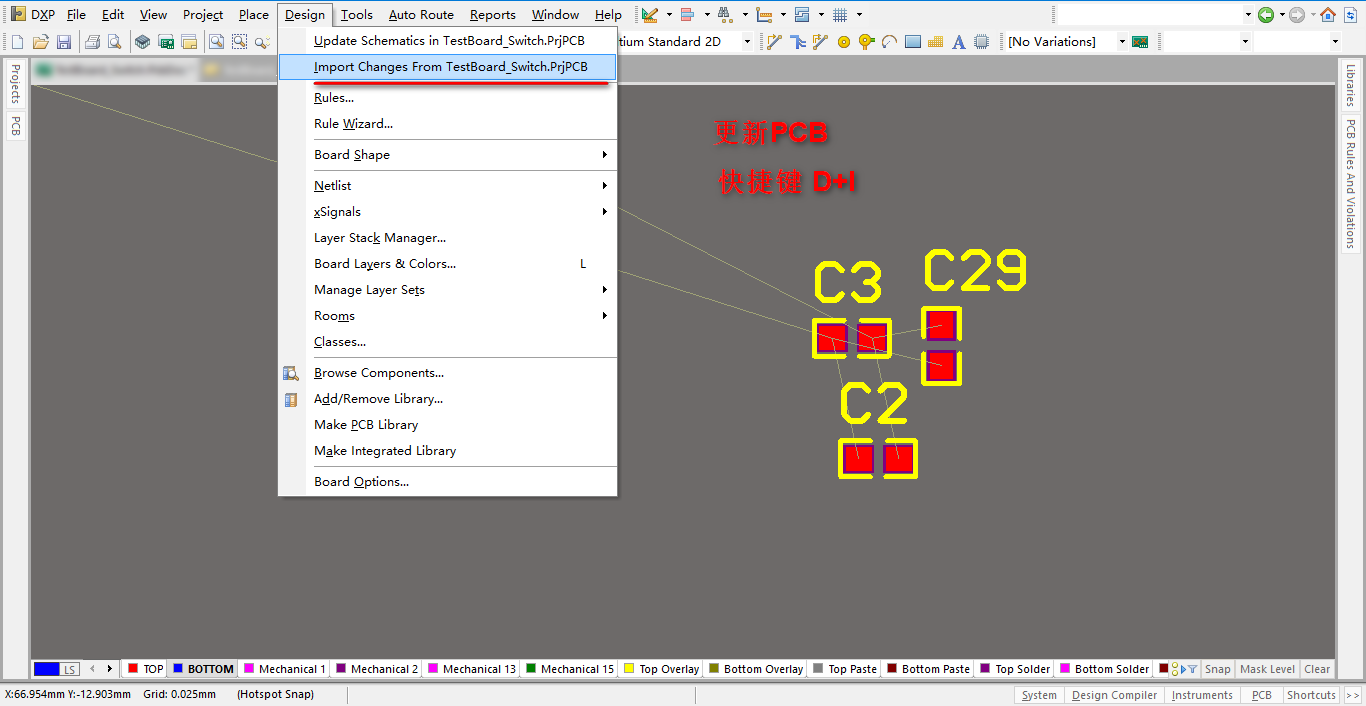

2、更新PCB，快捷键D+I。选择Import Changes From TestBoard_Switch_prjPCB.

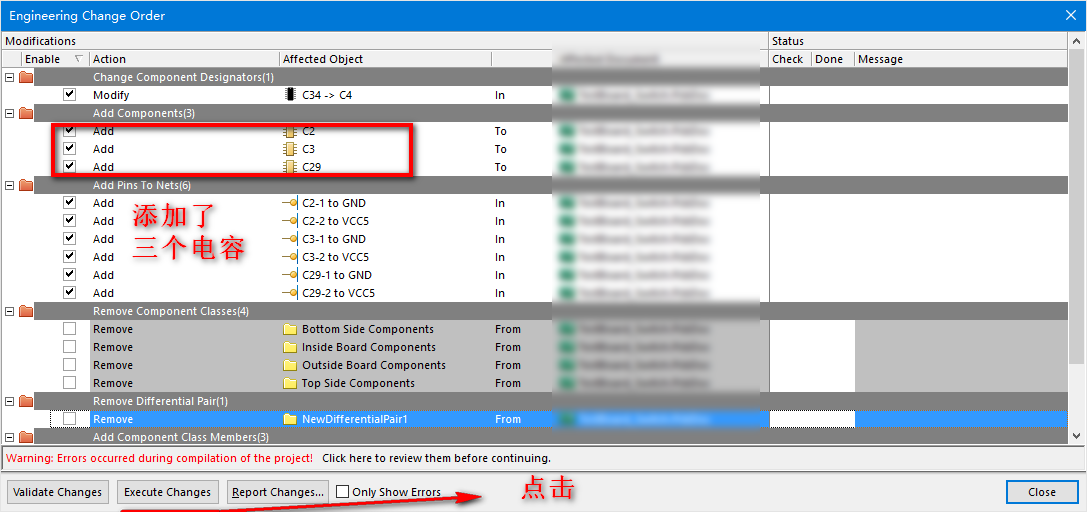

3、显示下图界面。可以看到三个电容需要Add。

需要注意的是Remove里的东西，需要确认一下是否有用，别误删了。

最后点击Execute Changes更新

七、添加layer层

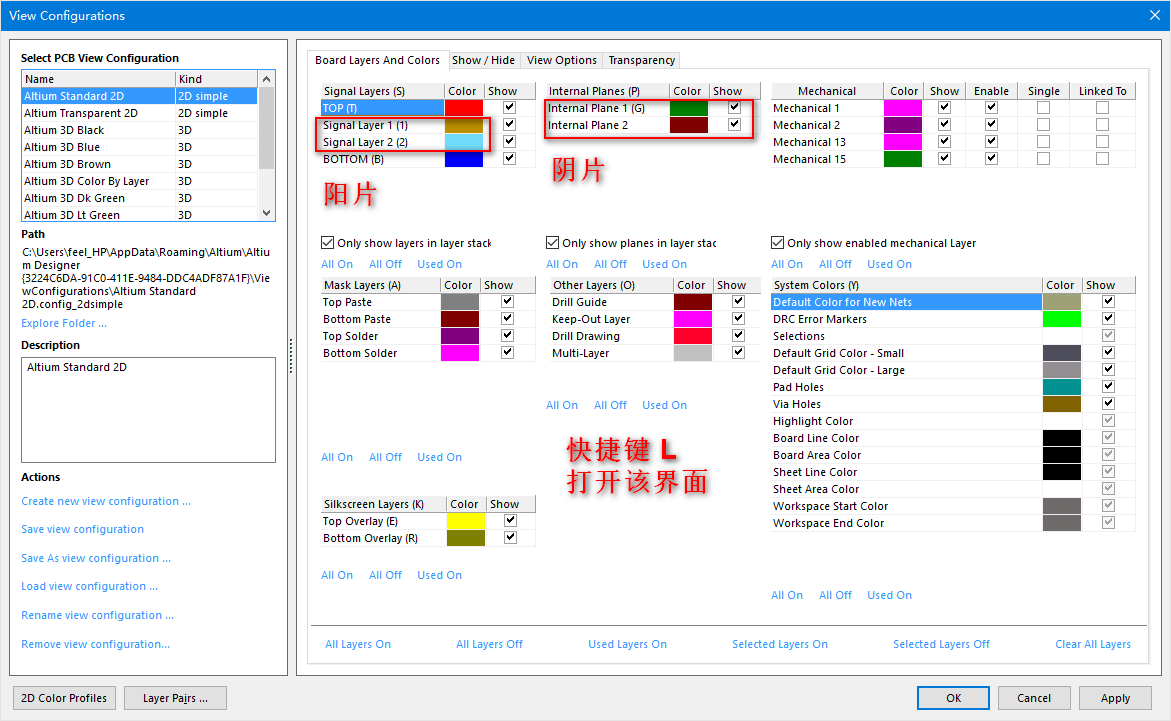

1、首先通过快捷键 L，可以看板卡layers信息。可以更改颜色、显示层。

需要注意的如何查看板卡是几层板？就是信号层 (Signal Layers)和电源、GND(Internal Plane)相加。

推荐一篇文章介绍各个层的含义： PCB中各层的含义

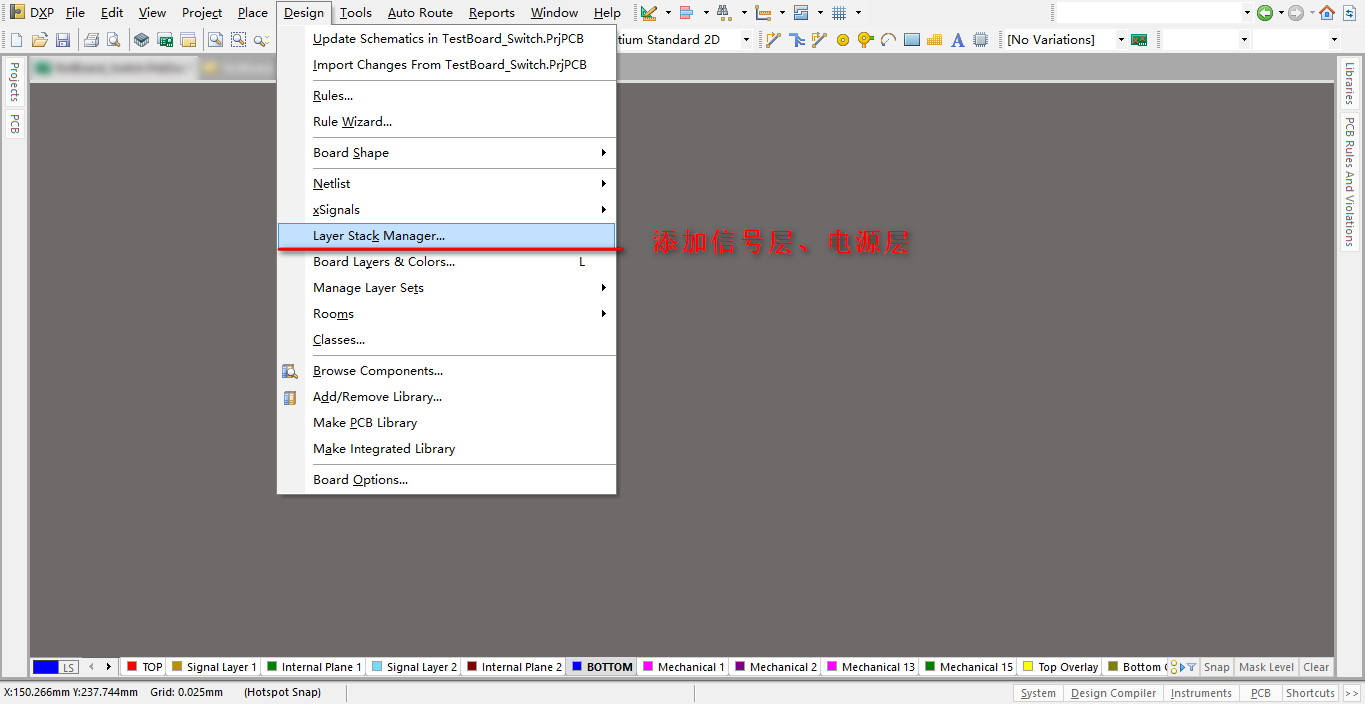

2、添加Layers，选择Design-》Layer Stack_Manager

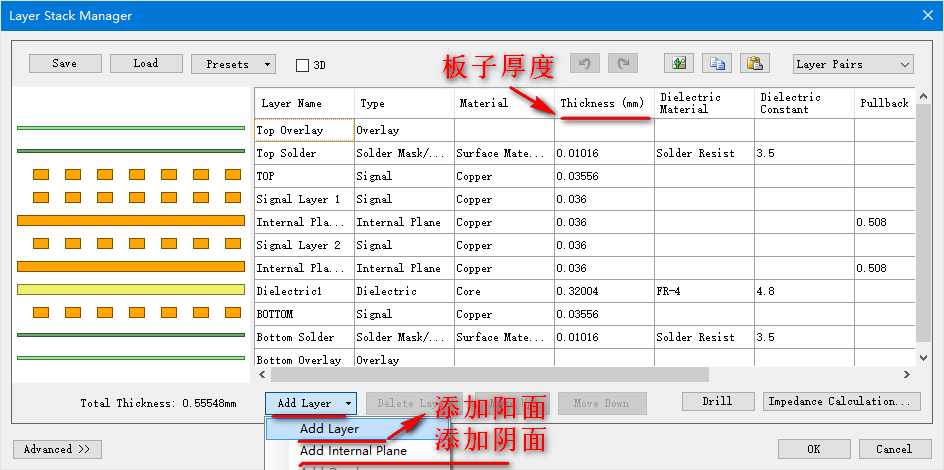

3、选择左下角Add Layer，有两个选项Add Layer和Add Internal Plane，分别是添加阳面和阴面。

注意该界面还可以看到板子厚度,Thickness。

4、多层板分层

推荐看我的另一篇转载文章：一到八层电路板的叠层设计方式

我在这里重点介绍下四层板、六层板、八层板主要分层设计：

A、四层板的叠层，推荐叠层方式：

    SIG－GND(PWR)－PWR (GND)－SIG；


    B、六层板的叠层，推荐叠层方式：


     　　SIG－GND－SIG－PWR－GND－SIG；


     C、八层板的叠层，推荐叠层方式：


       　由于增加了参考层，具有较好的EMI性能，各信号层的特性阻抗可以很好的控制


       　　1 Signal 1 元件面、微带走线层，好的走线层


       　　2 Ground 地层，较好的电磁波吸收能力


       　　3 Signal 2 带状线走线层，好的走线层


       　　4 Power 电源层，与下面的地层构成优秀的电磁吸收


       　　5 Ground 地层


       　　6 Signal 3 带状线走线层，好的走线层


       　　7 Power 地层，具有较大的电源阻抗


       　　8 Signal 4 微带走线层，好的走线层


        　最佳叠层方式，由于多层地参考平面的使用具有非常好的地磁吸收能力。


        　　1 Signal 1 元件面、微带走线层，好的走线层


        　　2 Ground 地层，较好的电磁波吸收能力


        　　3 Signal 2 带状线走线层，好的走线层


        　　4 Power 电源层，与下面的地层构成优秀的电磁吸收


        　　5 Ground 地层


        　　6 Signal 3 带状线走线层，好的走线层


        　　7 Ground 地层，较好的电磁波吸收能力


        　　8 Signal 4 微带走线层，好的走线层

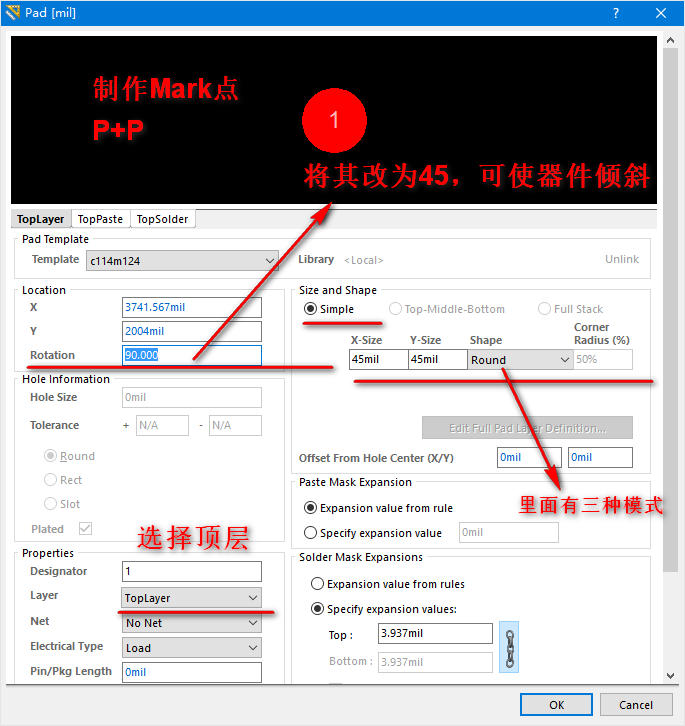

八、添加mark点

        mark点是电路设计中PCB应用于自动贴片机上的位置识别点，mark点的选用直接影响到自动贴片机的贴片效率。


        mark点一般都是放置于BGA封装器件的对脚， 将焊盘改为的mark点。

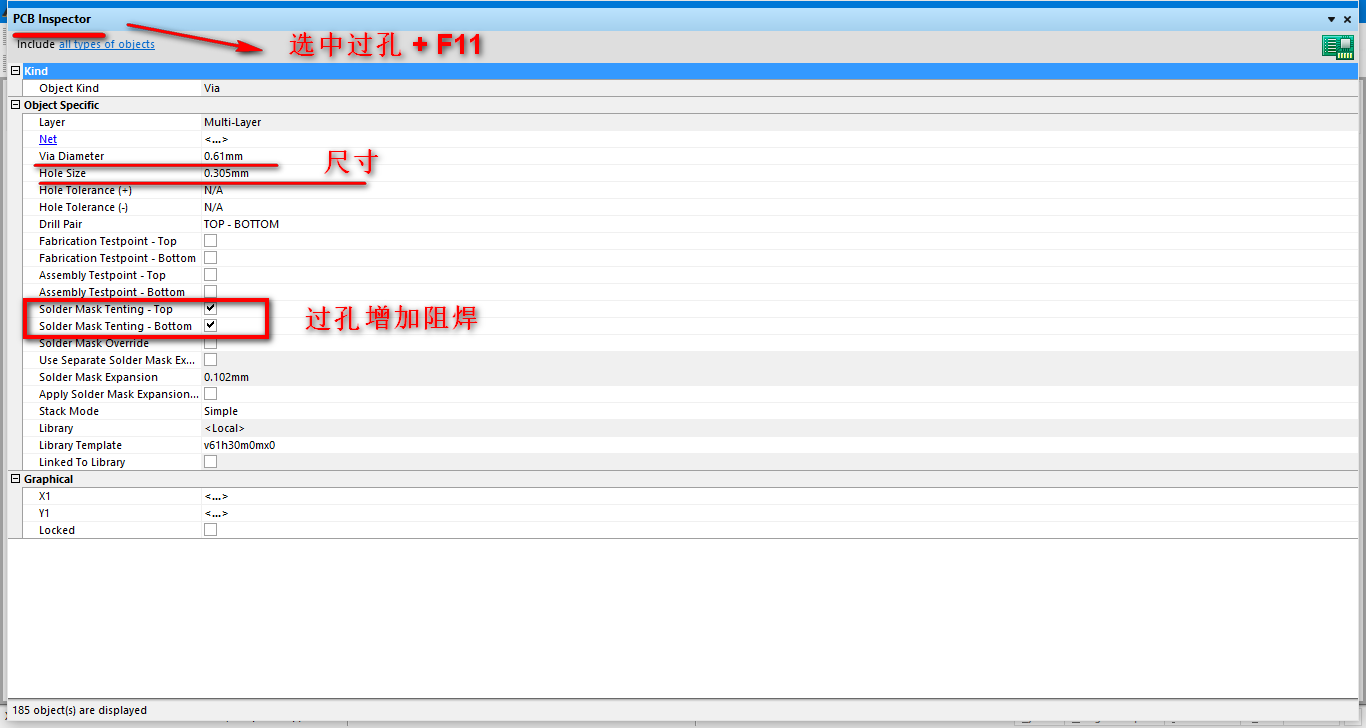

九、过孔添加阻焊

        过孔添加阻焊有两种方式：

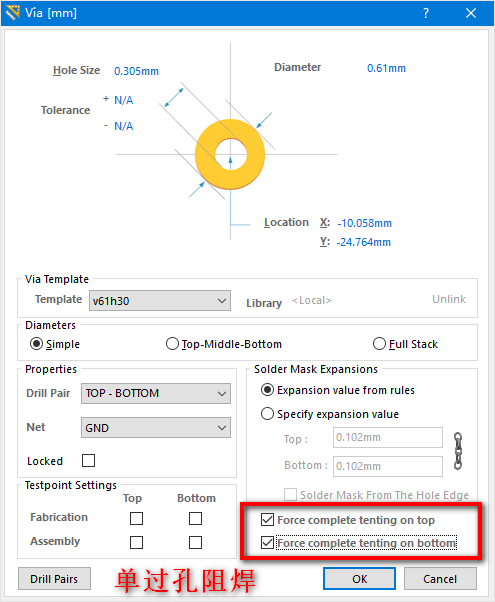

        单个过孔：


        多个过孔：

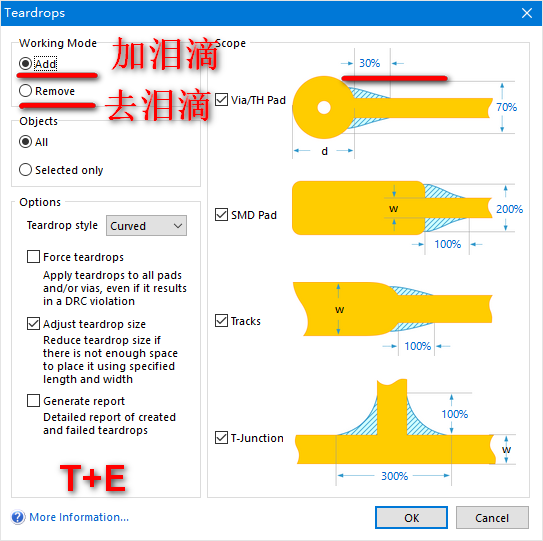

十、加泪滴

        快捷键 T+E


十一、铺铜

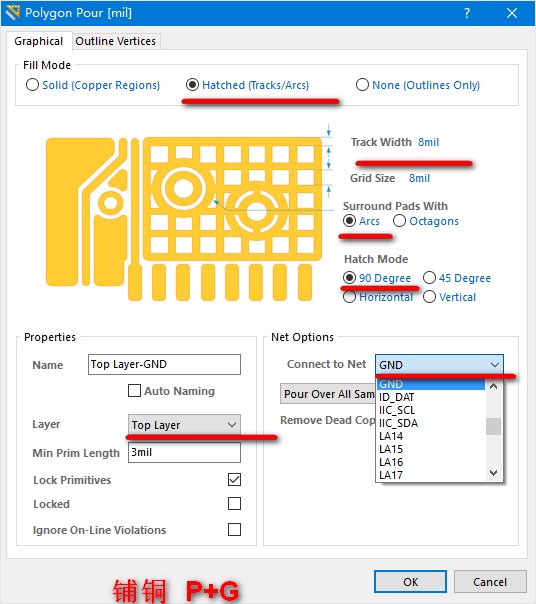

        快捷键 P+G，需要注意的是规则一定要先设置好。

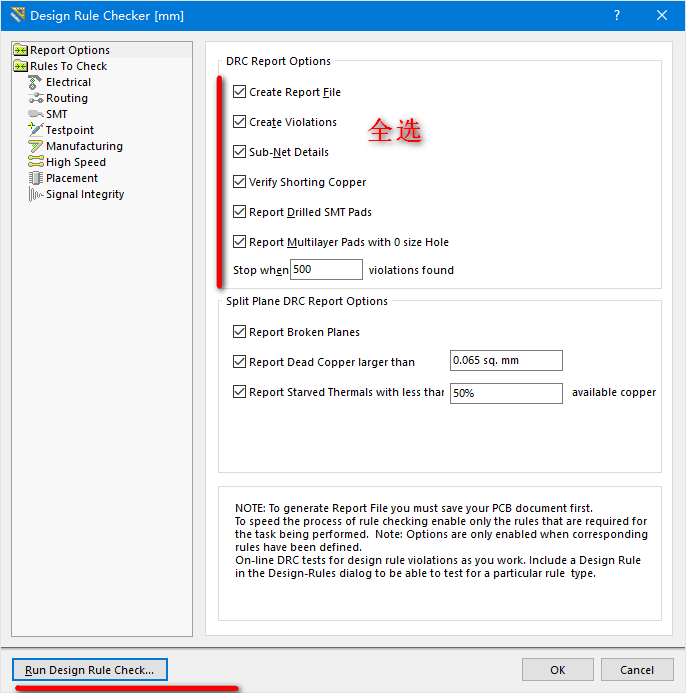

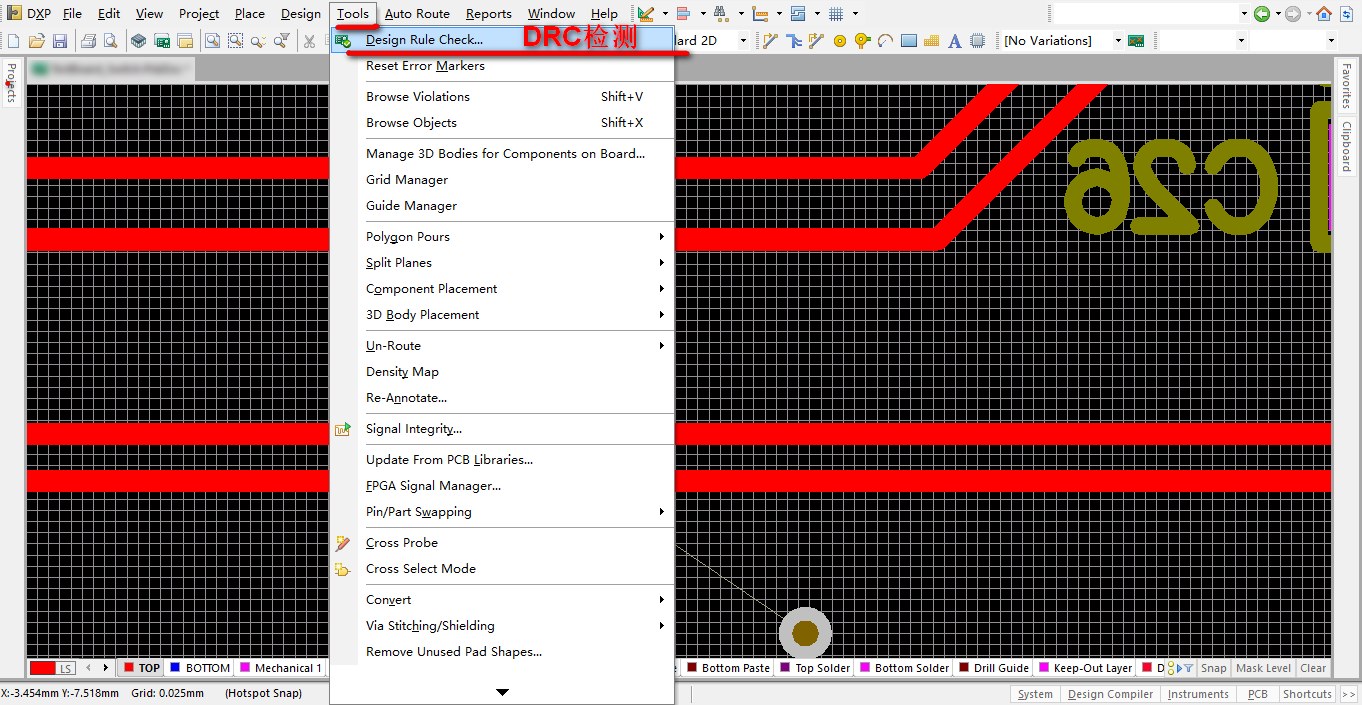

十二、DRC检测

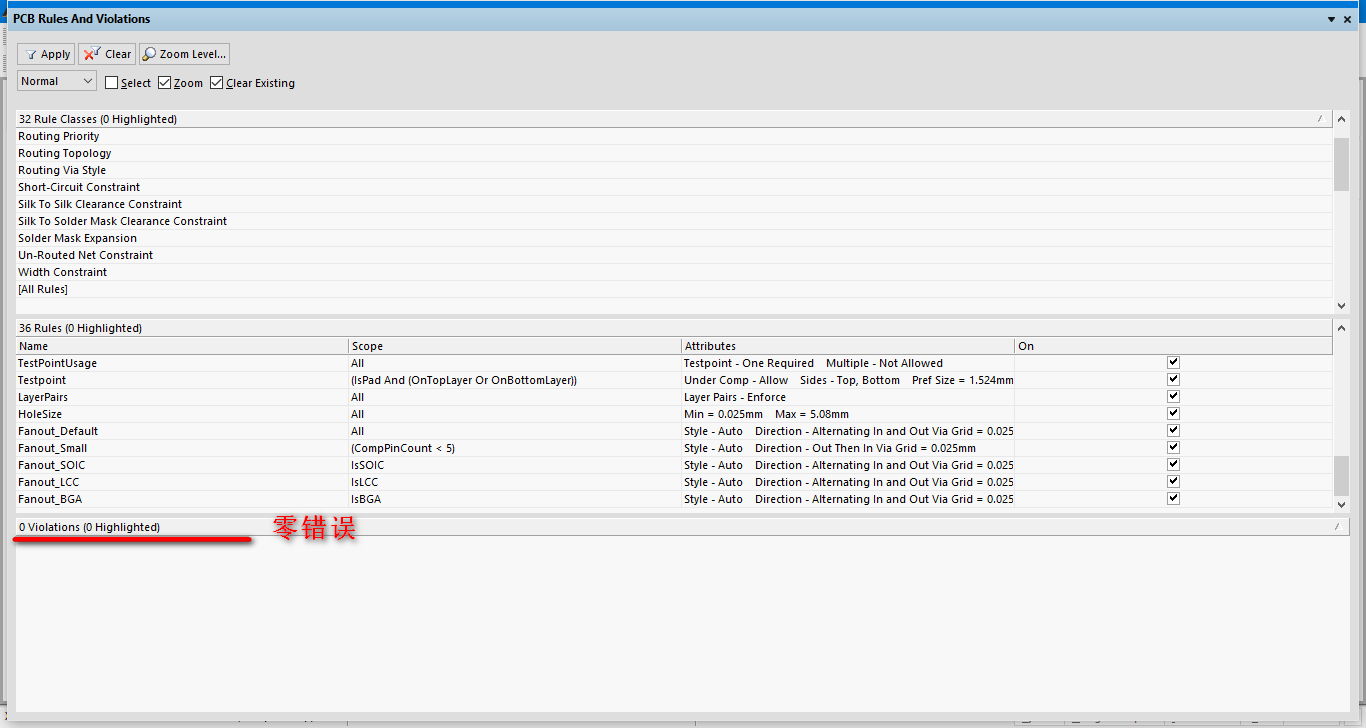

        快捷键 T+D，需要注意的是必须零错误。否则就根据提示来将其改正。


十三、生成BOM单

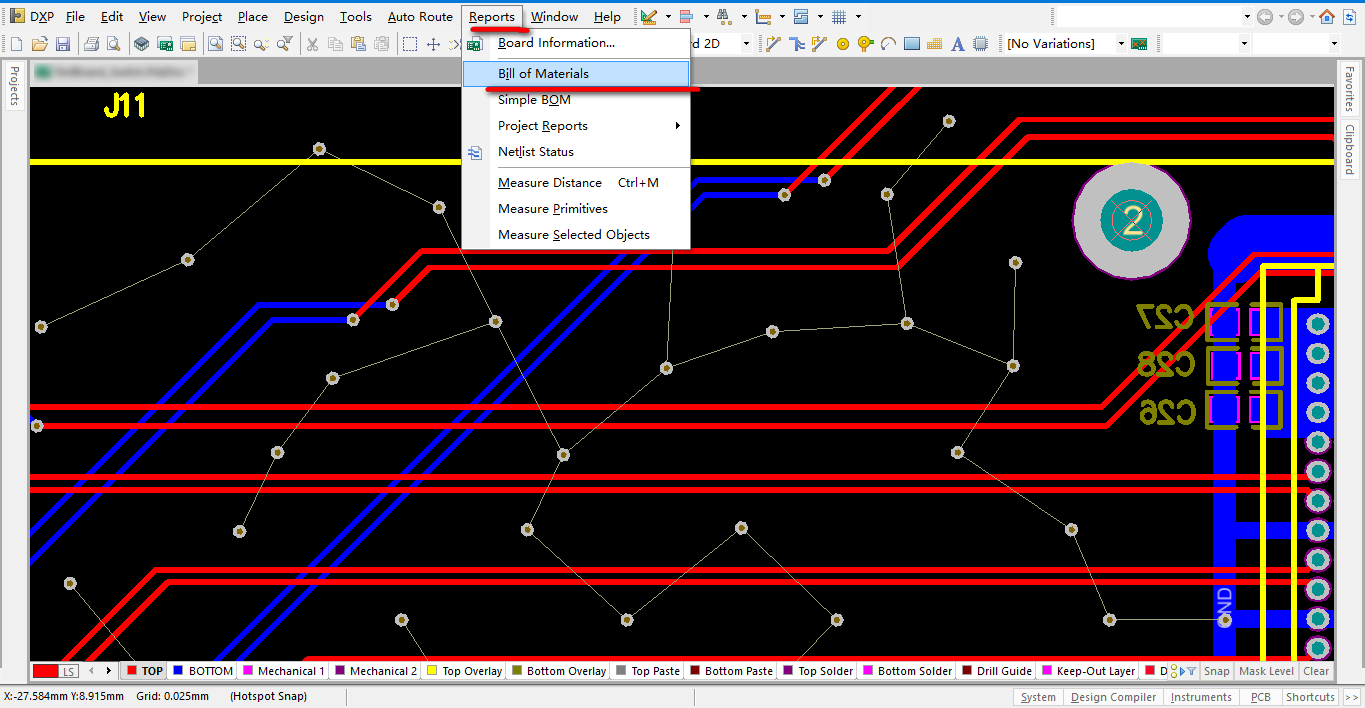

        1、执行Reports-》Bill of Materials


        2、选择属性、标示、封装、数量这四个选项。点Export生成EXCL表格。


十四、生成坐标文件

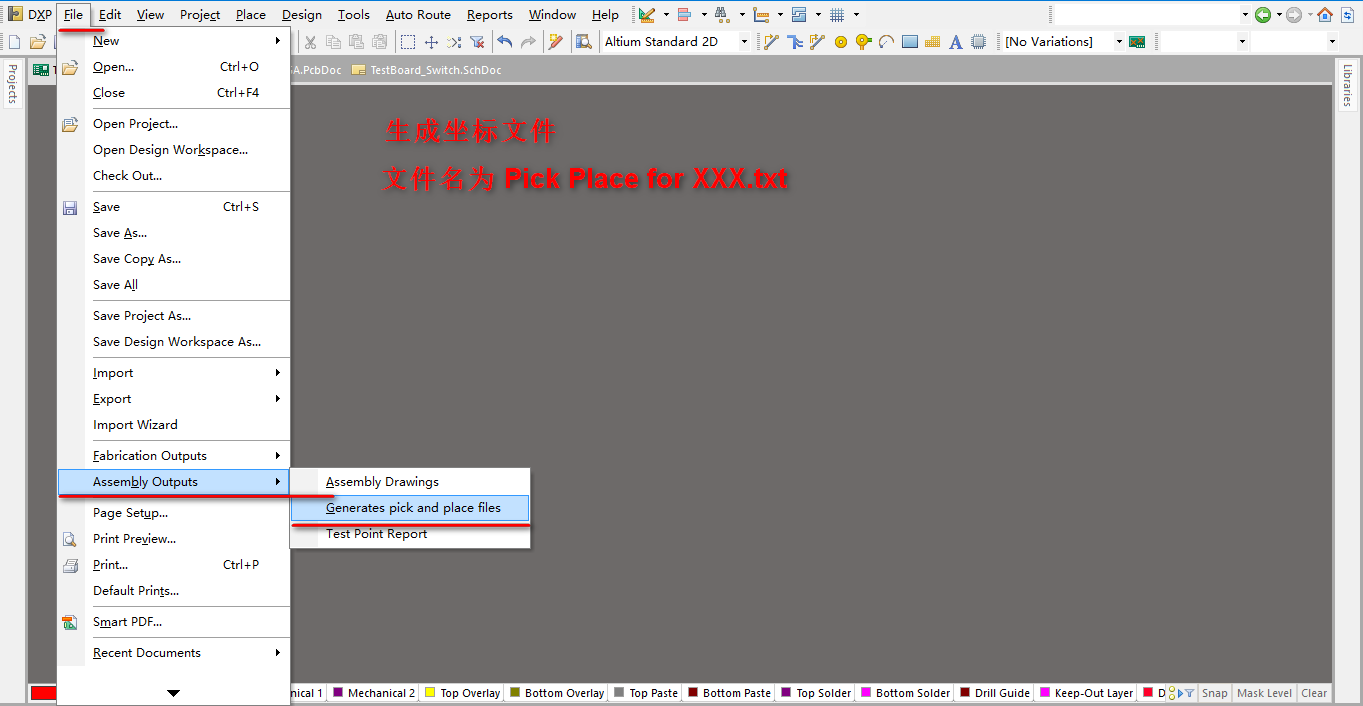

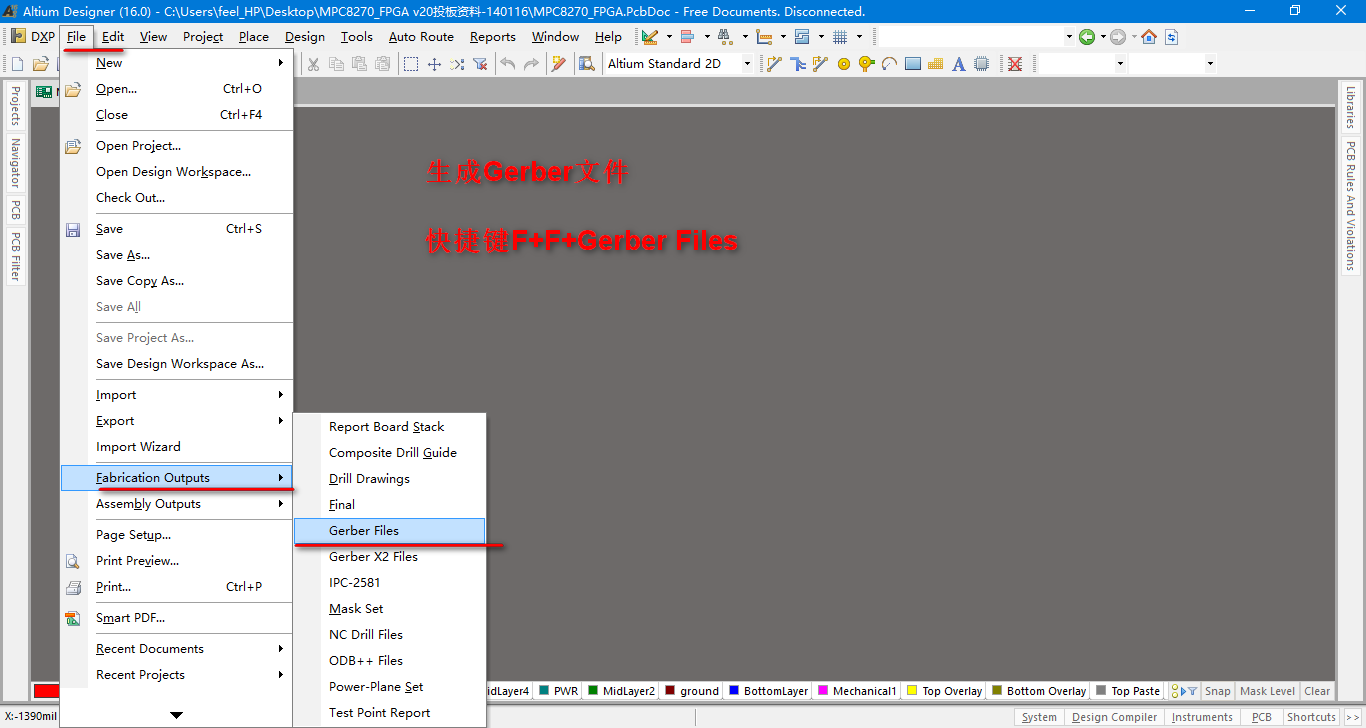

十五、生成光绘Gerber文件

      1、快捷键F+F+Gerber Files

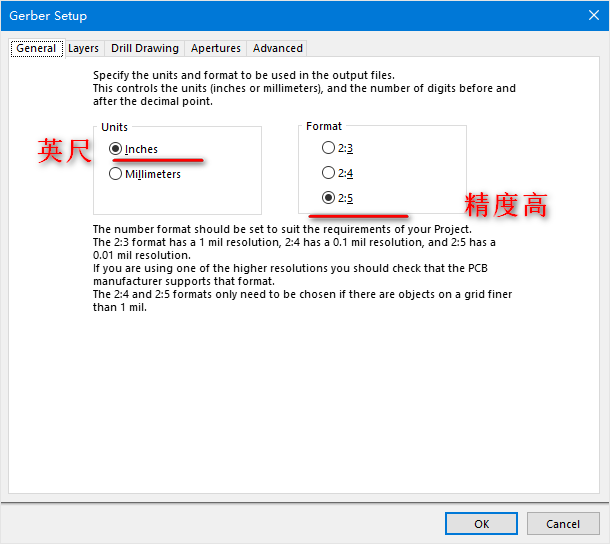

      2、然后General选择英尺、2:5

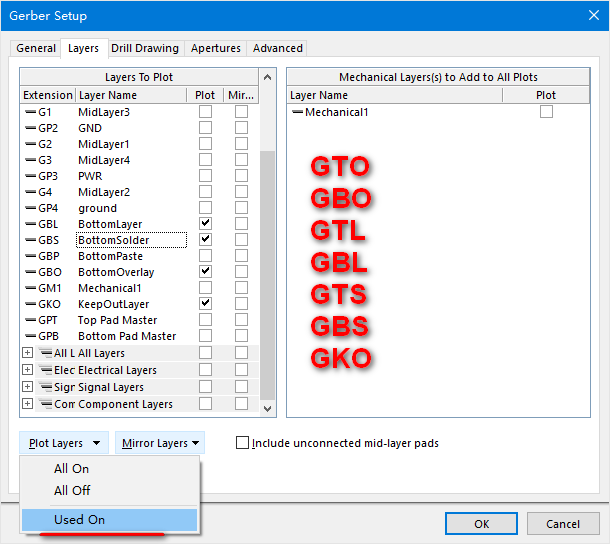

      3、选择Layers To Plot下面选择七项：


      GTO、GBO、GTL、GBL、GTS、GBS、GKO

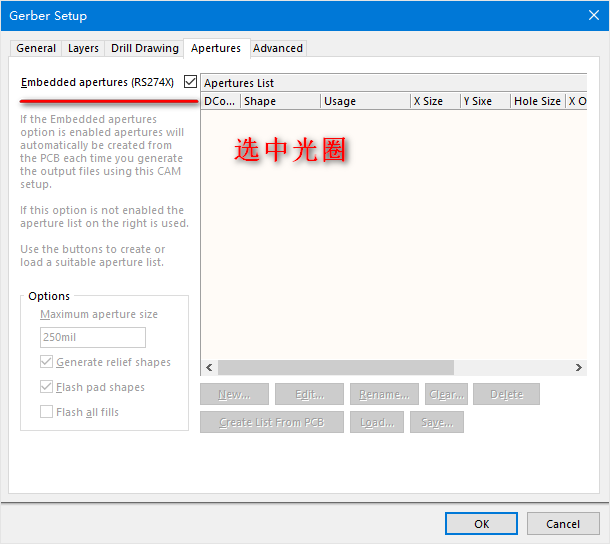

      4、选中光圈，打对勾。点击OK，生成光绘Gerber文件。


十六、打印PCB生成PDF

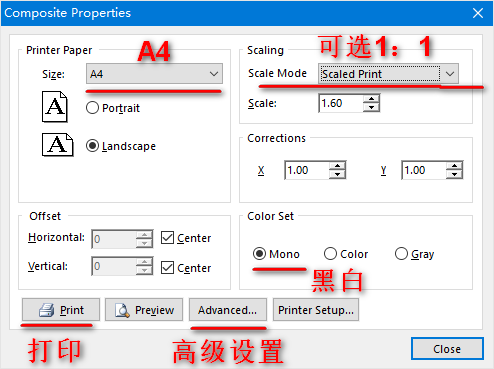

      1、选择A4、Mono、可选1:1、高级设置


      2、设置

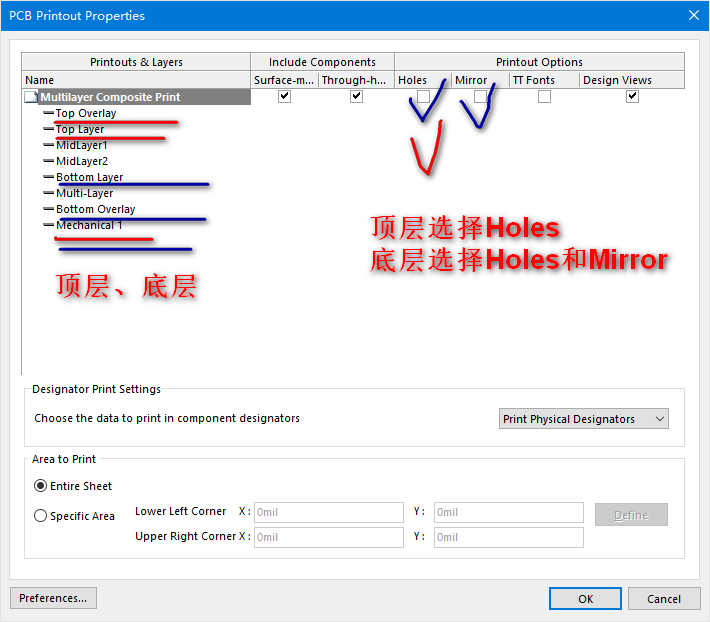

      输出顶层元器件布局则勾选“Holes”，输出底层则勾选“Holes”、“Mirror”。


      这里只需要保留Top Overlay (Bottom Overlay)、Top Layer(Bottom Layer)、KeepoutLayer、Mechanical1


      这四层。

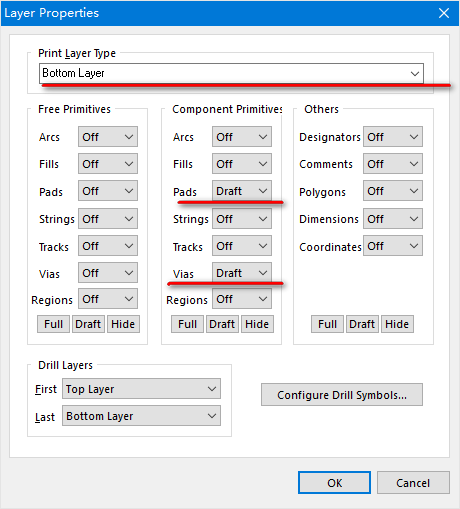

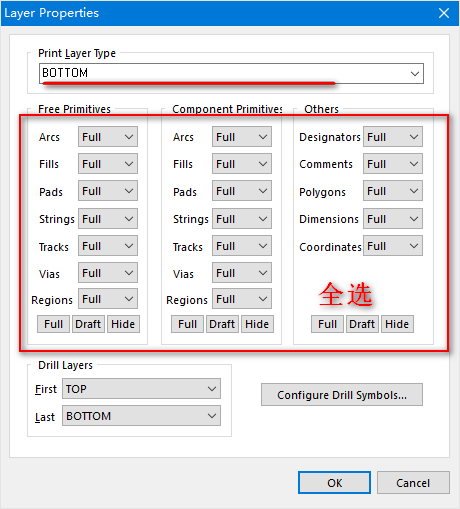

      其中还需对Top Layer(Bottom Layer)层进行设置出了保留元件焊盘(Pads )和过孔(Vias)这两项其他都关掉。


      pads和vias这两项要选择为 Draft


十七、定义PCB的板框

第一种方法：

1）建立PCB文件，选择菜单命令【File】|【New】|【PCB】；

2）定义参考原点，选择菜单命令【Edit】|【Origin】|【Set】；

3）定义物理边界。在PCB中图中选择机械层Mechanical1，然后选择菜单命令【Place】|【Line】，在PCB图中定义一个500mil*500mil的物理边界；

4）定义电气边界。在PCB图中选择电气隔离层Keep-Out Layer，然后选择菜单命令【Place】|【Line】，在PCB图中定义一个500mil*500mil的电气边界；

注意：在执行以上两步时，建议定义边界时建议首先画四根独立的线，然后【双击】每一根线，通过坐标的方式设定每一根线的位置和长度，因为这样更精确；定义500mil*500mil的边界的四根线的的坐标分别是：【（0，0）和（0，500）】，【（0，500）和（500，500）】，【（500，500）和（500，0）】，【（500，0）和（0，0）】；

5）选中刚才所画的机械层Mechanical1边界，选择【Design】|【Board shape】|【Define from selected objects】命令再回车，其快捷键为D+S+D+enter，就会按照你设定好的边界定义出PCB的形状。

PS：  快速选中边界方法：

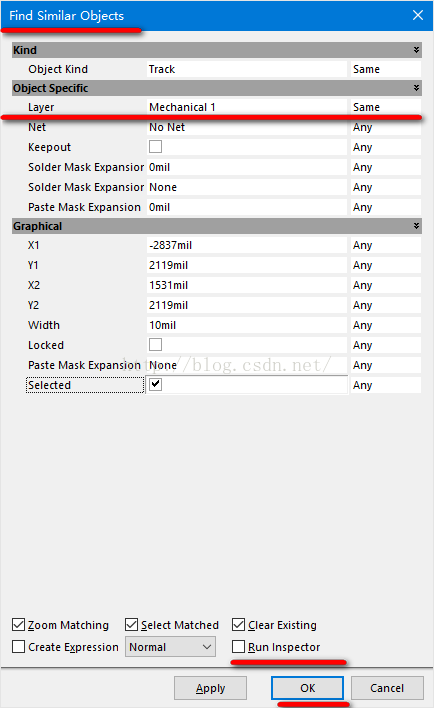

选中所画的边框的其中一根，右击选择【Find Simailar Objects】命令。Layer 选择 Same、将Run inspector去掉对勾，点击OK。

注意： 该版本不能像AD14或者DXP一样，使用的是【Design】|【Board shape】|【Redefine Board shape】命令，其快捷键为 D+S+R。

因为无 Redefine Board shape这个选项。那该怎么显示它呢？请看第二种方法。

第二种方法：

前四步同第一种方法.

5)

点击数字键“1”，会看到板框界面变绿了这时你再去点击菜单栏里的Design（设计），就可以看到Redefine Board  Shape（重新定义板框形状）等选项

        当然按下数字键“1”后，也可使用快捷键“D”+“R”，就会看到鼠标的光标变成了十字形，这时候拖动十字光标，即可拖出你需要的版型了，

        我画的边框是矩形的，要是想画圆弧，就按shift +Space键即可在不要角度走线间变换。

定义好板型后，在按数字键“2”即可回到2D的布线页面，如果按快捷键“3”或者是在2D页面下按下快捷键“3”；就可以显示3D界面。

在Altium Designer的3D界面下,按住shift键即可用鼠标旋转视图，按Ctrl键然后拉动鼠标即可放大或者缩小视图。

        如过需要改变显示的颜色，点击鼠标右键，Options》》》Board Layers & Color 即可进入显示颜色设置界面：

        在左上角的位置选择你需要的显示颜色，黑色，绿色，蓝色，白色。。。。。自己选择吧

以上主要参考了三恒星科技编著的《Altium Designer 6.0易学通》，人民邮电出版社，第21页

CSDN博客： 如何在Altium Designer中定义PCB的边界……

参考： ad15 的redefine board shape 在哪

补充一下，我找到了Altium Designer的说明文档。

点击打开链接

十八、PCB布线规则

快捷键D+R可进入下面界面

其他的规则可自行查看，我着重介绍两个地方。

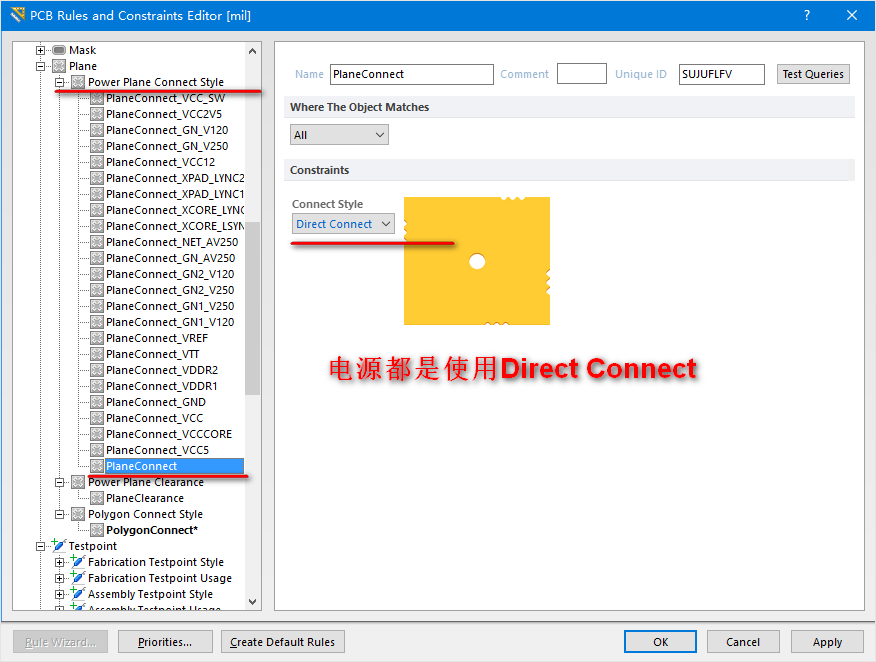

电源内层使用的是Direct Connect

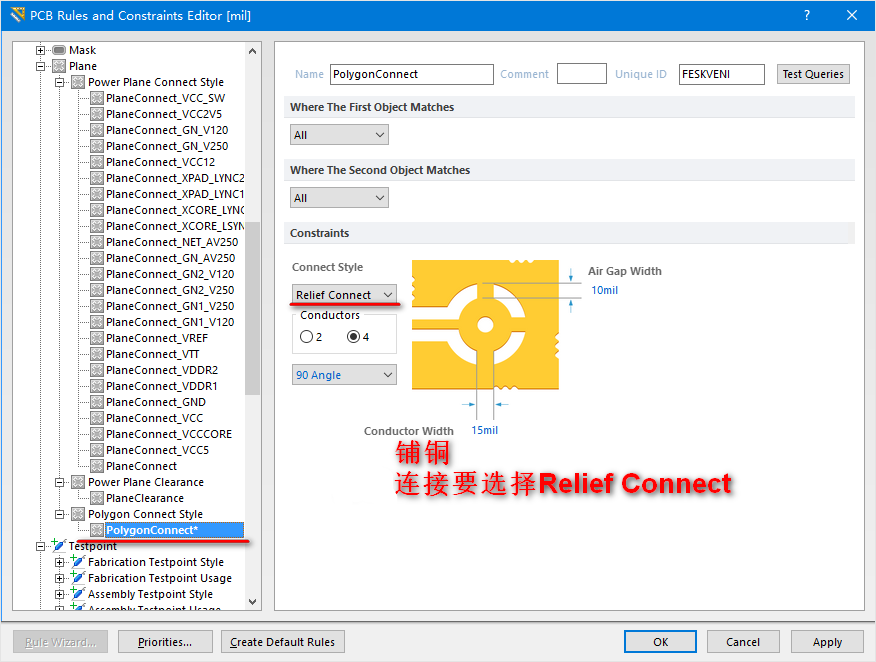

铺铜连接要选择Relief Connect

十九、绘制库元件

重点介绍两处：

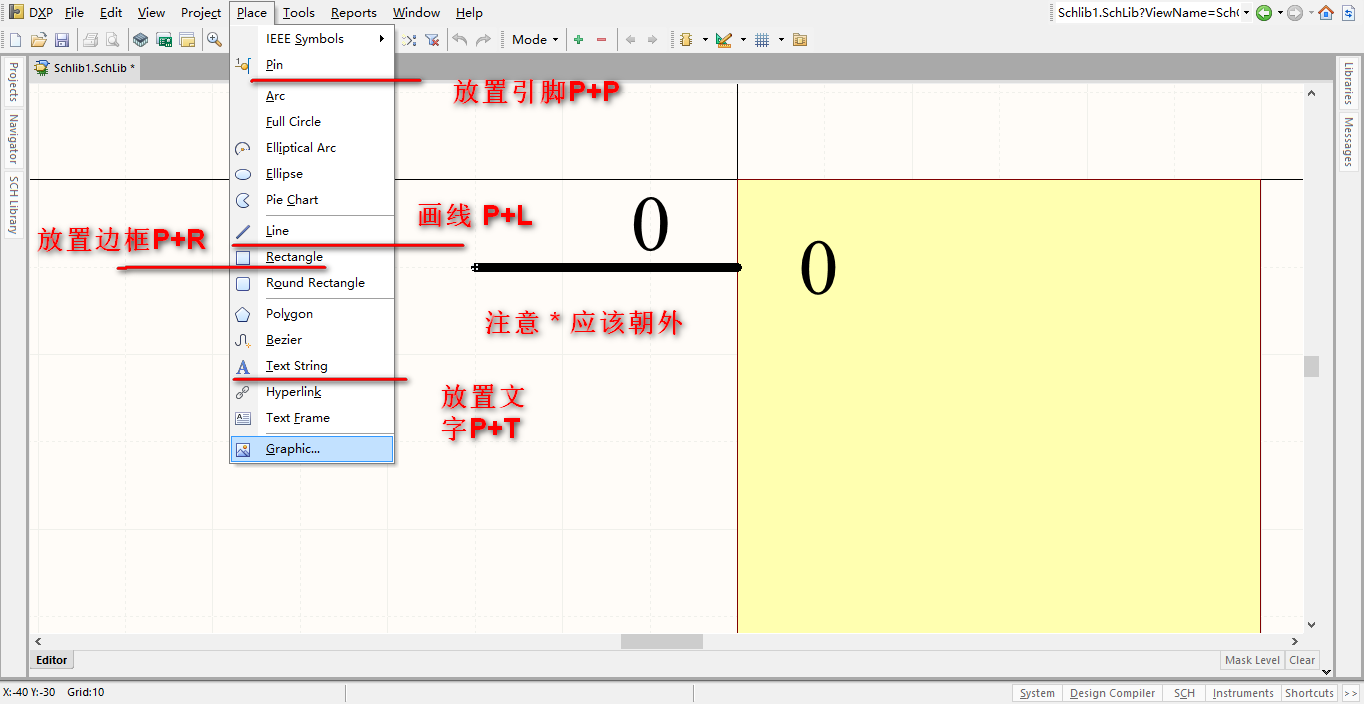

1、放置引脚

首先要熟练使用快捷键。

注意放置引脚是有方向的，黏附在光标上的一端，也就是带有“*”符号的一端，具有电气特性放置引脚时，要保证其应指向外部，便于绘制原理图连接导线时捕捉电气节点。

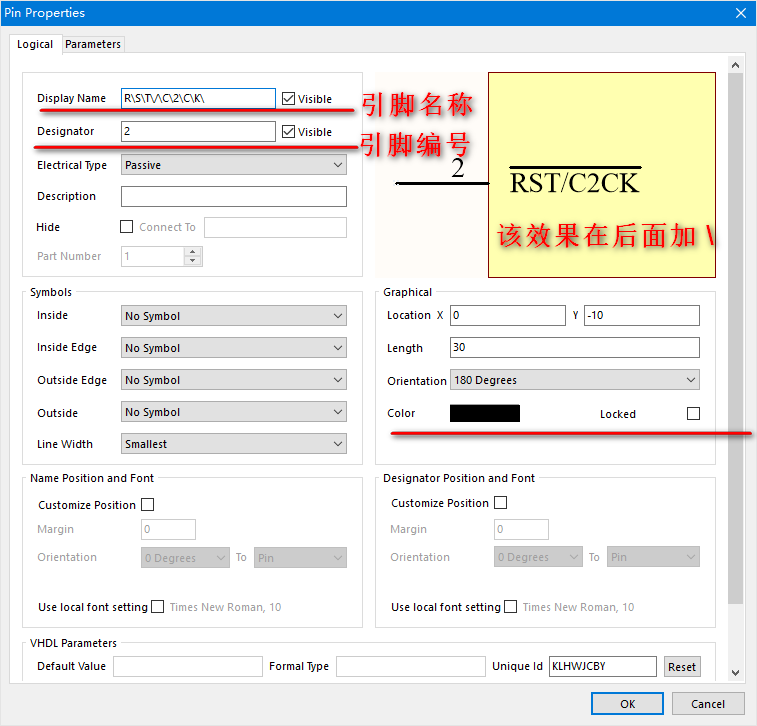

2、引脚属性设置

Display Name(显示名称)：用于设置库元件引脚的名称。

需要了解的是在名称上添加横杠的方法：在字母后面添加 ‘\’，表示低电平有效。

Designator(标示)：用于设置库元件引脚的编号。

用了很长的篇幅，将AD16的使用基本上讲完了。对于初学者来说这篇文章，基本涵盖了PCB Layout所需的操作。
