Altium Designer 21学习历程：记录向经验分享

前段时间的工程实践课结课的时候了解到了EDA，感觉挺有意思。先是 立创EDA ，国产软件感觉还是比较好用的，就动手随便画了个板子。然后现在在学AD，确实比立创复杂了许多。还没学完，随便写写吧。

其实说来也简单。打板子，原理图要有，PCB要有。

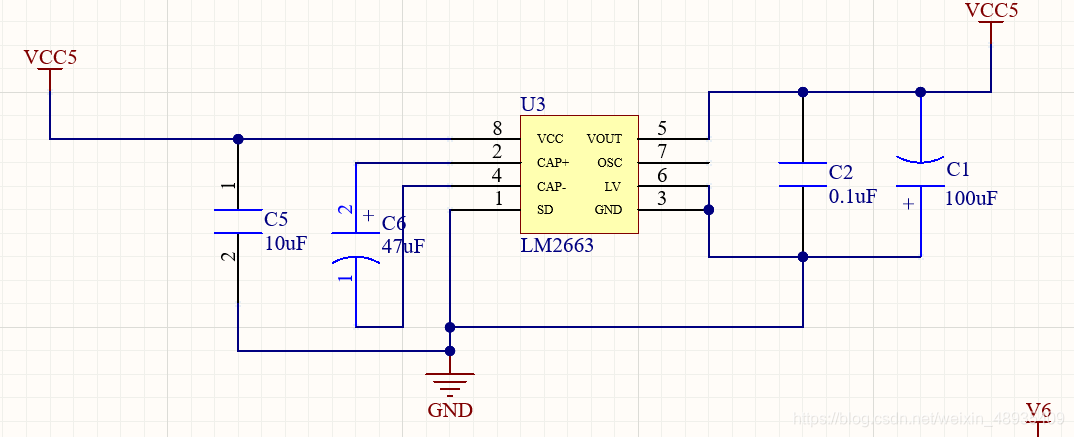

原理图就基本上是 电路 了，接几个网络端口什么的。

一个简单的电路就由各种 元器件 、IC芯片、导线、电源和地组成。在AD里，各种器件是可以自己绘制的。

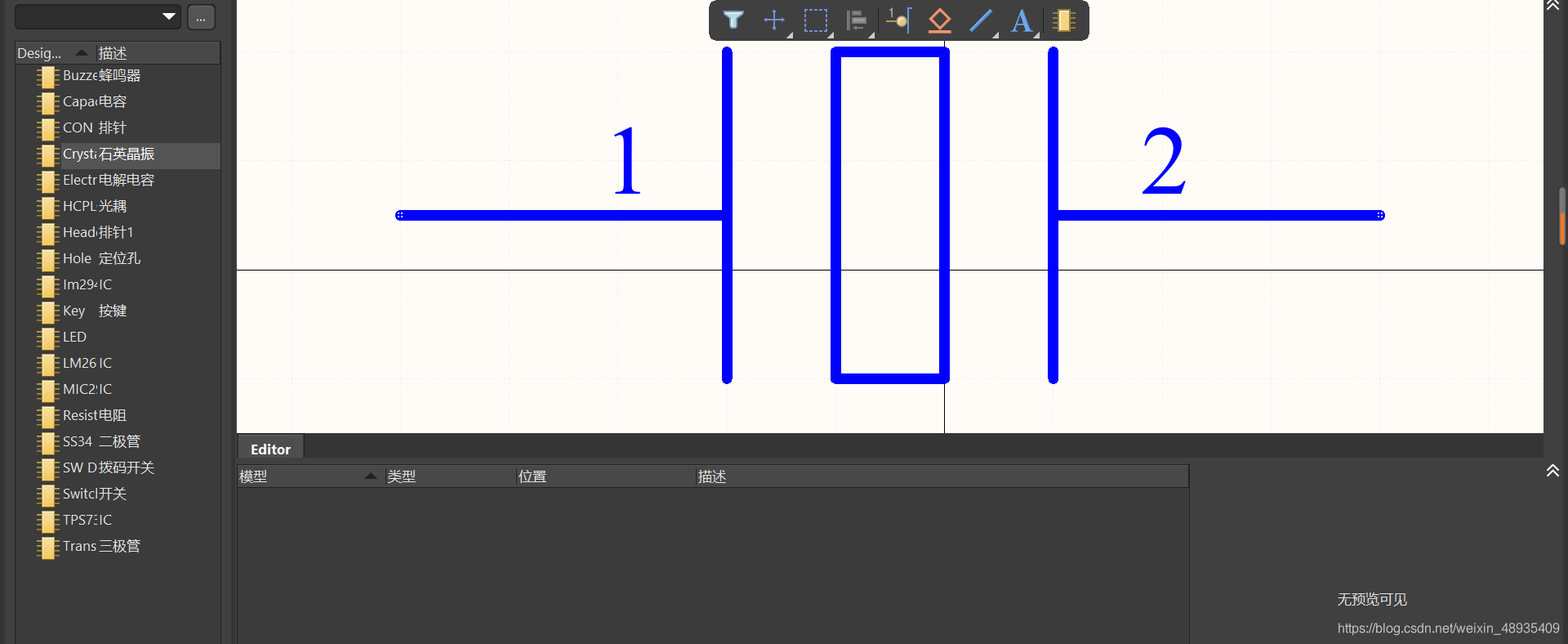

建立一个原理图库，自己添加并绘制各种元器件，比如一个晶振。再在绘制原理图时进行调用，就好了。但这样确实有点麻烦，如果自己不想画器件，AD里也是有库可以调用的。

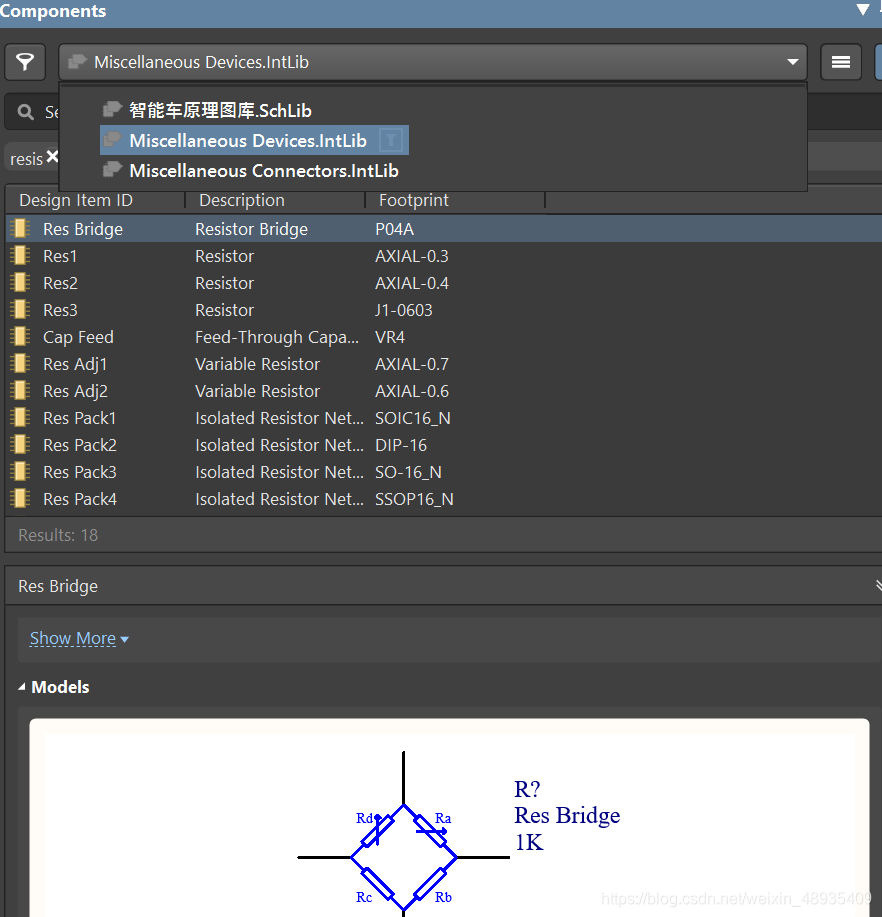

点开右下角↘的Panels，将Components选项勾选上

可以看到除了自己新建的一个原理图库外，还有两个自带的库，其中一个是啥都有的杂库，另一个是排针连接器的库。也许用户自己还能导入其他的库，但那是后话了，目前为止元件还够用。

有了元件后，就是摆放和连线的问题了，在此不再赘言。

PCB也是同理，绘制 PCB图 必须调用封装好的元件，同时还需要把焊盘啥的画好（？）

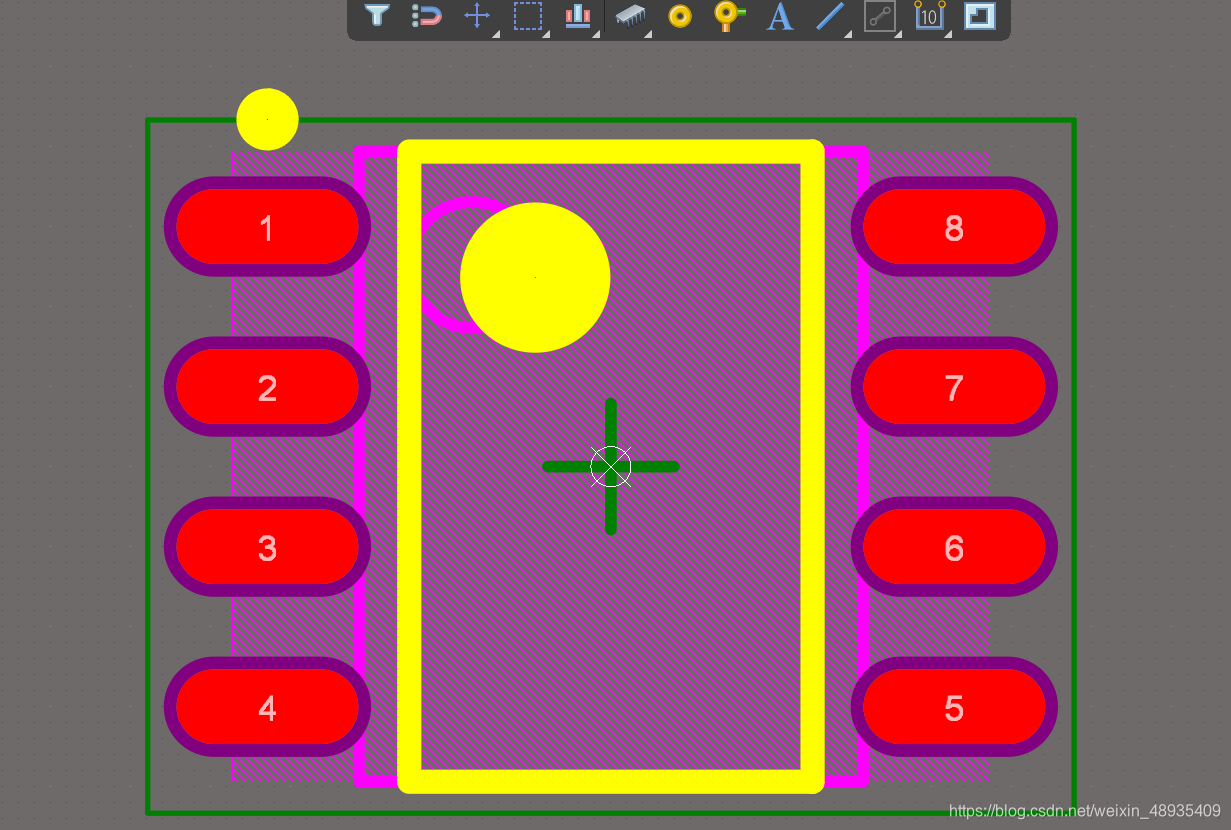

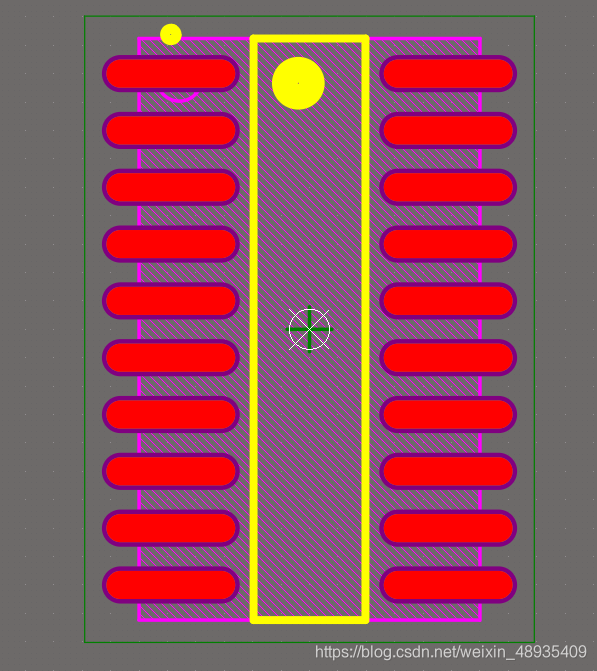

上图为某个IC的封装。同理，要绘制单个的器件封装，先要建一个PCB库。画器件封装，我目前所知有两种方法

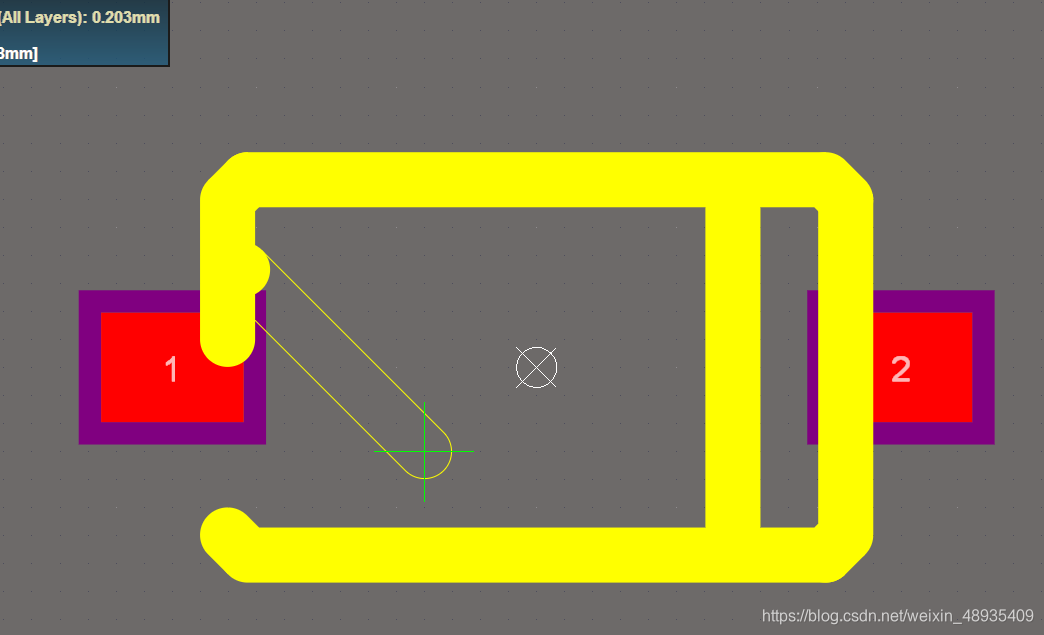

一种是徒手画，根据器件的说明手册找参数，然后自己画焊盘和丝印

这种方法感觉有点费时费力，适用于罕见元件或者IC的绘制

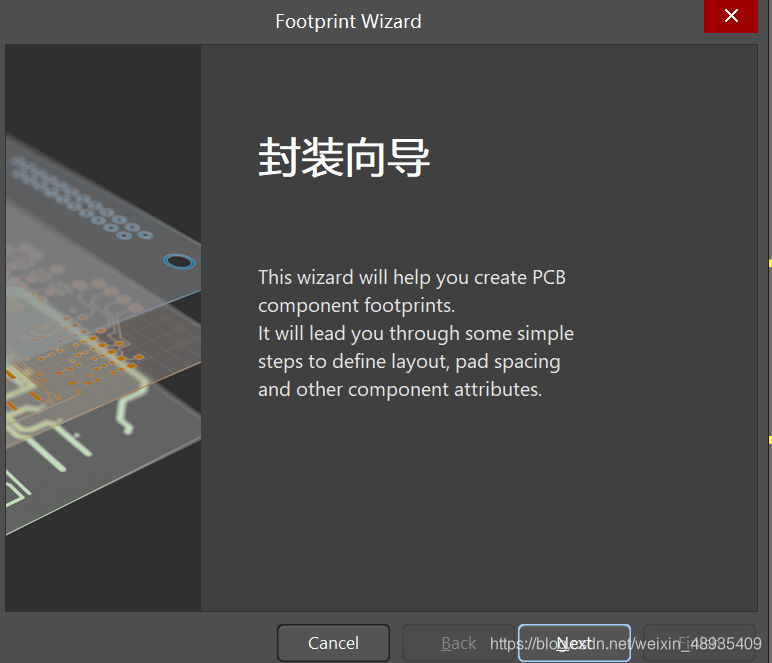

还有一种是通过工具栏中的向导（Footprint Wizard）完成绘制。向导又分为元器件向导和IPC向导，元器件向导主要绘制元器件，IPC向导主要绘制IC

元器件向导

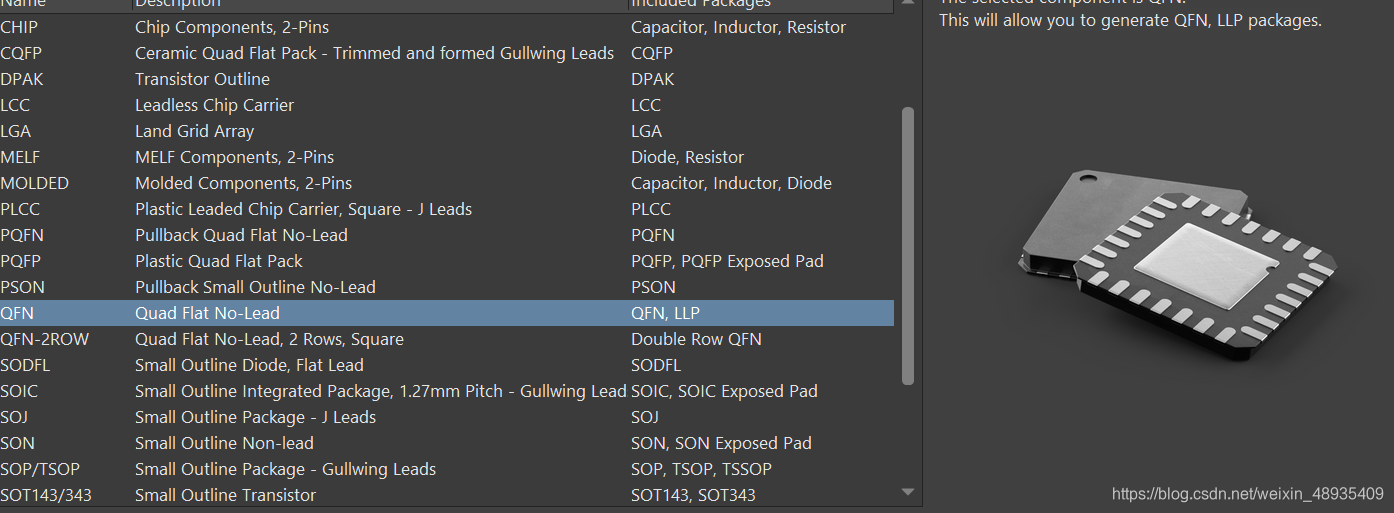

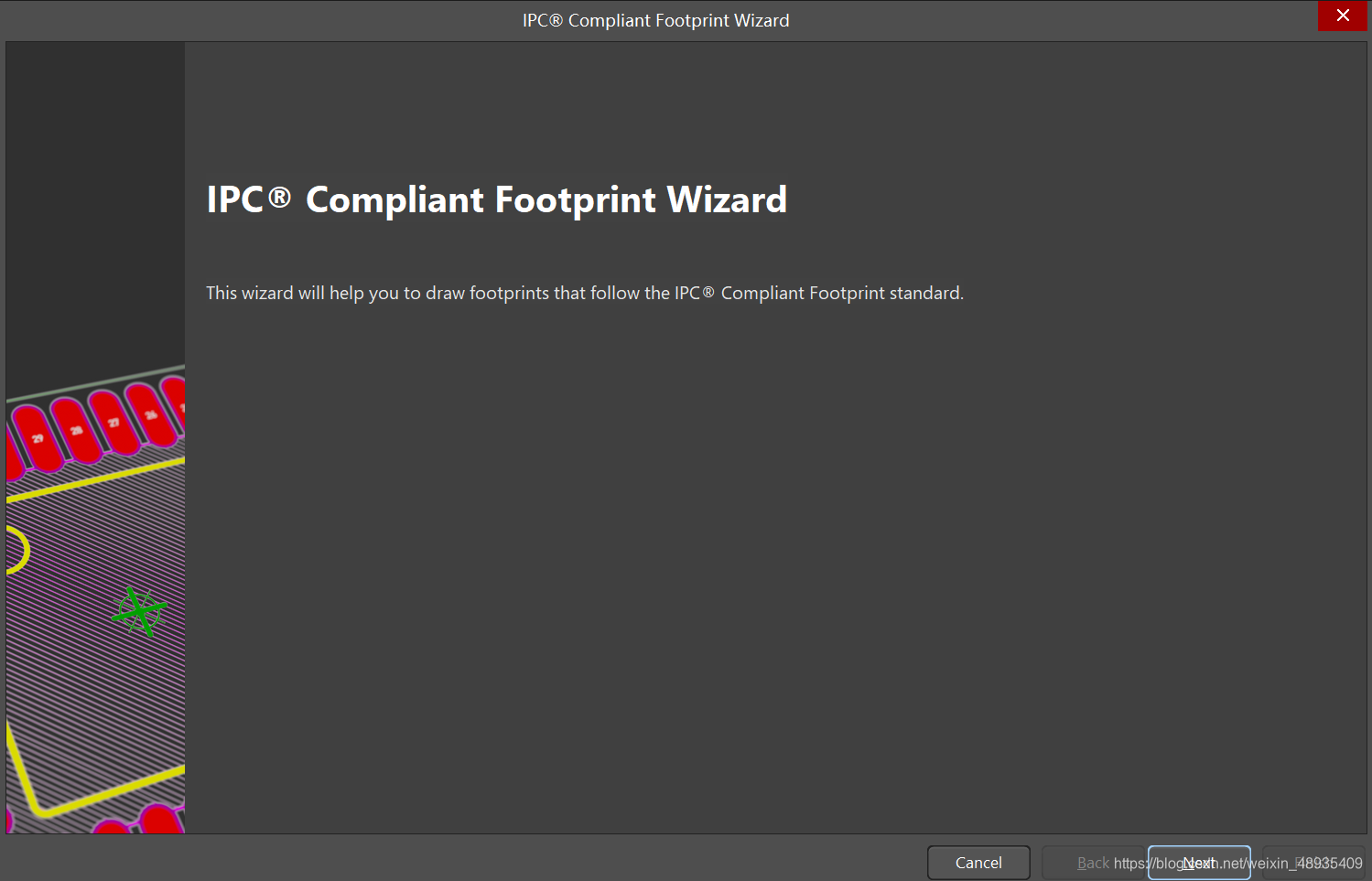

IPC向导

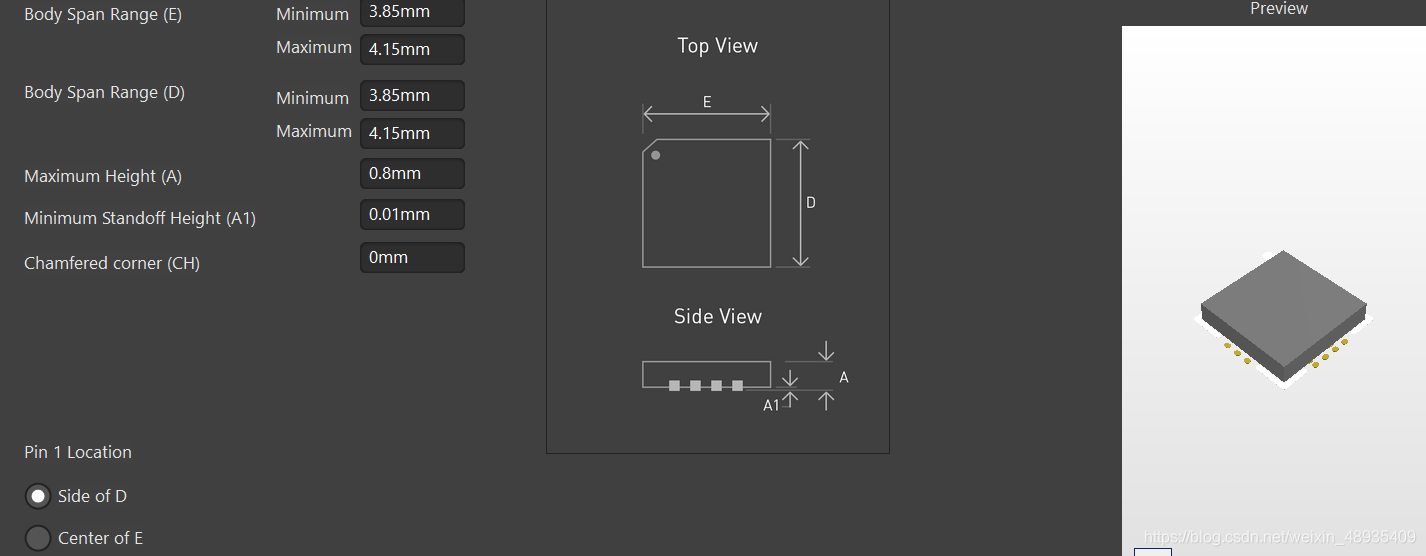

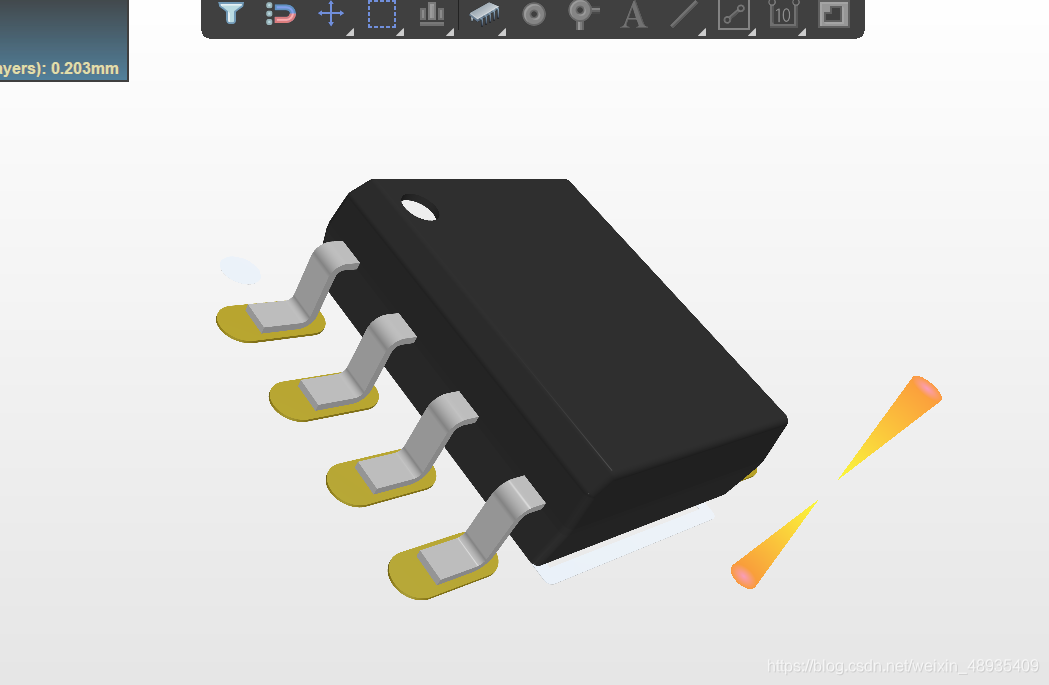

通过选择 类  型以及确定封装的一系列参数即可完成封装的绘制

绘制完封装后，就可以画PCB板了。

未完待续……
