Altium Designer学习心得（一）：入门经验

Altium Designer学习心得（一）

熟能生巧，百炼成钢！

一、软件版本及安装

这里使用的是Altium Designer16版本。安装时注意一步步往下走，选择需要的功能打勾。安装完成后打开软件，显示未授权unlicensed，需要单击【ADD standalone license file】添加后缀为alf的协议文件，成功后显示授权到期时间，然后就可以正常使用了。

二、认识软件

2.1语言

软件默认为英语，习惯熟悉了就好。不建议转为汉语，会有很多地方翻译得不准确甚至错误。最上边一行是标题栏，下来一依次是菜单栏和工具栏，中间的左半部分为 项目  管理器，中间主区域是原理图或者PCB的编辑区域，最下边是标签栏。

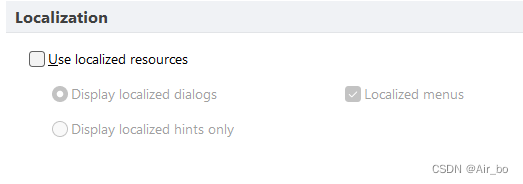

   一定要转换成汉语，选择DXP—>Preferences—>System —>General—>Use localized resources打勾，确认后重启软件

2.2菜单栏

以下是关于的大致介绍——

DXP：包括个人账户，设置软件参数。
File—文件：新建，保存，打开项目文件或单独的原理图，PCB图，关闭可在项目管理器或者图纸上方的小标题栏右键选择关闭。
Edit—编辑：包括了选择，移动，复制，粘贴，删除，对齐，清除，跳转，断线，寻找相似物（线，文本，元器件等）常用的操作。
View—查看：Desktop layouts—>Default可选择默认桌面布局；选择Grids栅格设置栅格大小。
Project—项目：编译Compile；添加新文件Add或移除Remove;工程项目选项 Project   options；显示区别Show differences。
Place—放置：包括绘制原理图和PCB需要的所有组成，在工具栏都有对应的工具。
Design—设计：原理图有网络表Netlist，库Library，文档选项；PCB有板子选项，板子形状Board shape，网络表Netlist，板子规则Rules。
Tools—工具：绘制原理图和PCB用到的常见的工具，索引，检查，参数等。
Auto Route—自动布线：PCB板的自动布线选项。
Simiulate—仿真：原理图的信号仿真。
Report—报告：元器件清单，项目的报告。
Window—窗口：切换，隐藏或者关闭图纸；调整显示窗口的方向。
Help—帮助：寻求帮助，跳转至官网的技术支持中心。

三、绘制原理图

3.1绘制流程

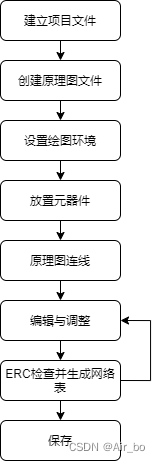

原理图绘制流程图：

3.2建立项目文件

File—>New—>Project-模板选择Default，命名，选择文件夹位置

3.3创建原理图文件

File—>New—>Schematic，或者右击项目文件名，选择Add new—>schematic

3.4文件的保存与退出

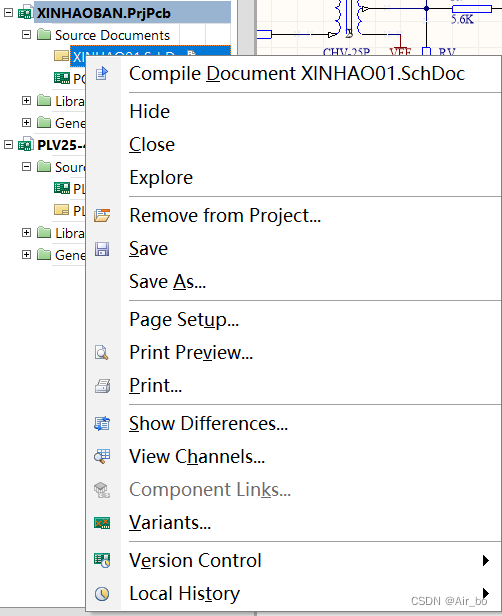

File-Save保存或者Save as另存；File—>Close或者右键单击项目或者原理图文件选择关闭。

3.5设置绘图环境

1. 设置图纸格式

       Design—>Document options—>Sheet options分别为选择图纸的方向，标题块，图纸及边缘区的颜色，栅格（捕捉Snap，可见的Visible），电栅格(选中使能Enable可使系统自动寻找电气节点)，标准风格或自定义风格(定制高度，宽度，X、Y方向分成若干等分)
2. 图纸信息设置

       Design—>Document options—>Parameters

       包括各项参数如：标题、时间、日期、设计者、检验者、绘图人、负责人、文件名及编号等。
3. 系统环境参数设置

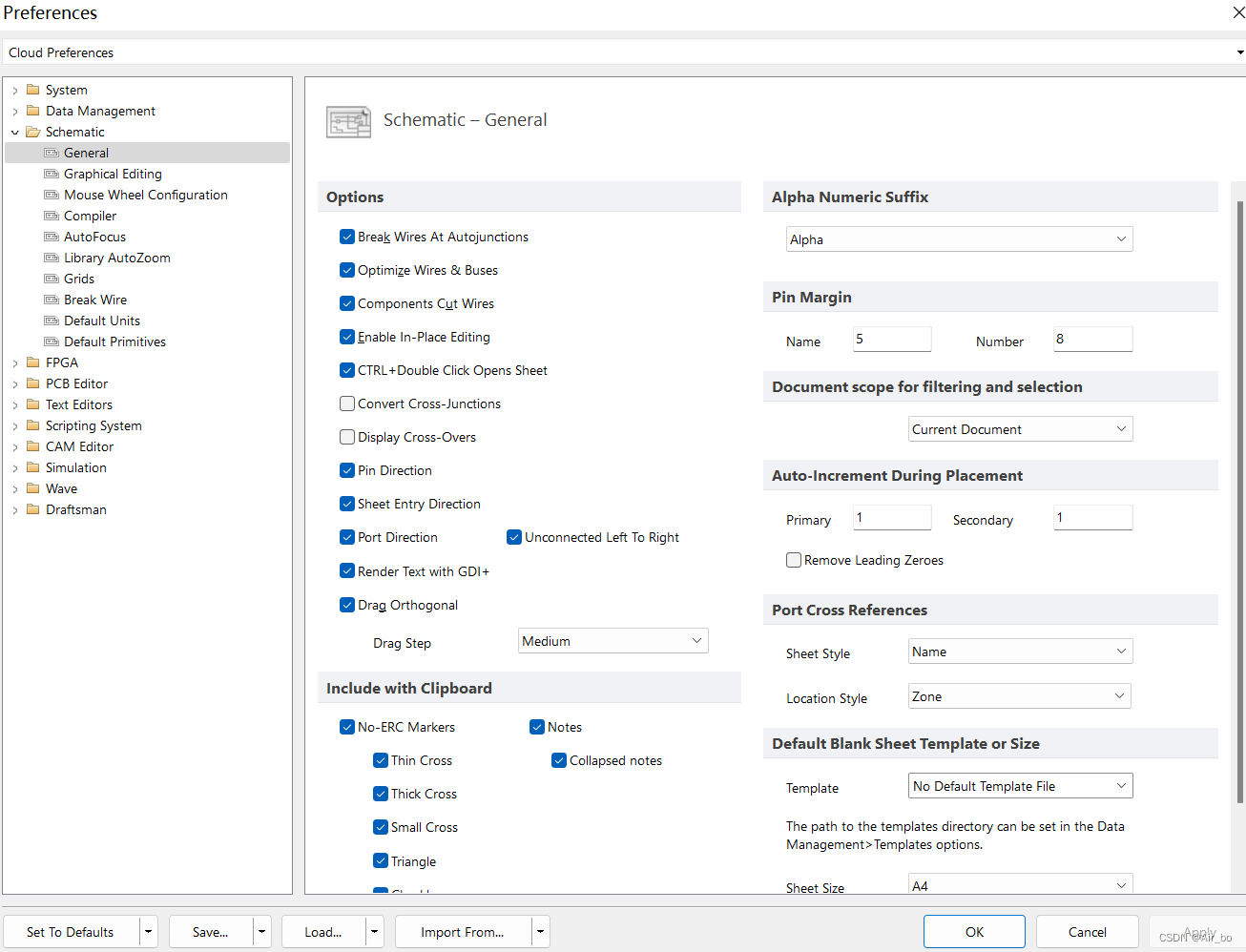

       DXP—>Preferences—>Schematic，常使用默认值


3.6设置元件库

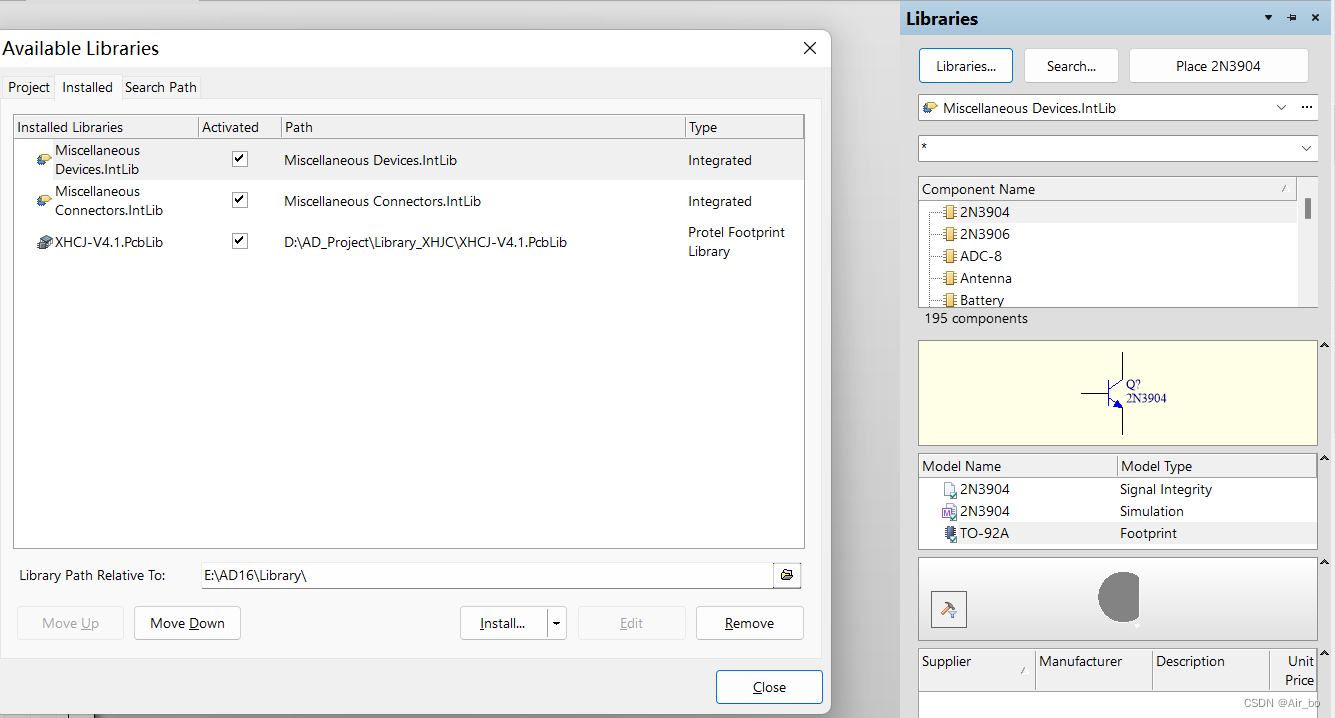

包括元器件预览，查询，放置，加载元件库Install—>Install from file

如果不小心关掉了库，在右侧的栏里找不到库，可选择菜单栏View—>Desktop layouts—>Default设置为默认桌面显示就可以找回了。

3.7放置元器件

利用库元件、放置菜单或者查找的方式放置元器件。设置元器件属性可以在悬浮状态时按Tab键或者双击已放置元件，编辑元件的标识，注释，参数，引脚，添加封装等。元器件较多时，可选择自动注解Tools—>Annotate schematics。
调整元件布局：

   鼠标左键点击元件，按住不放，可以拖动到想要的位置。按住鼠标左键+空格键、X、Y键分别是旋转、左右翻转、上下翻转。 按住Shift，左键点击可选中多个任意目标。排列元器件可按A键，选择对齐方式。

3.8电气连线

   左起第一项为放置电气连线wire(与实用工具栏的放置线条line相区别)，按Tab可设置导线颜色和线宽，连接电气节点时出现“米”字形，即表示完成连接。连线过长时可在要连接的两处放置网络标号。有多条平行导线时可利用总线简化，用总线、总线入口和网络标号来完成电气连接。VCC与接地符号为放置电源和接地端口，Port为放置输入输出端口。

3.9检查封装

Tools—>Footprint Manager打开封装管理器可查看各元件的封装。

3.10放置说明信息

   从左往右，从上到下依次为放置线条，多边形，椭圆弧线，贝塞尔曲线，文本 字符串  ，超链接，文本框，矩形，圆角矩形，椭圆，饼形图，图片，灵活粘贴。

3.11电气规则检查ERC与报表生成

1. Project—>Project Options查看具体的检查规则，共有无报告、警告、错误和致命错误4种报告模式。
2. Project —>Compile编译原理图文件，打开Messages查看错误项，单击错误项会高亮显示，改正直至不再报错为止。
3. Design—>Netlist For Projectn—>PCAD生成网络表
4. Report—>Bill of Materials生成元件清单

3.12设计原理图元件

实际电路中可能会遇到很多新的，库中没有的元器件，这就需要自己动手创建或者查找相关元件库资料。

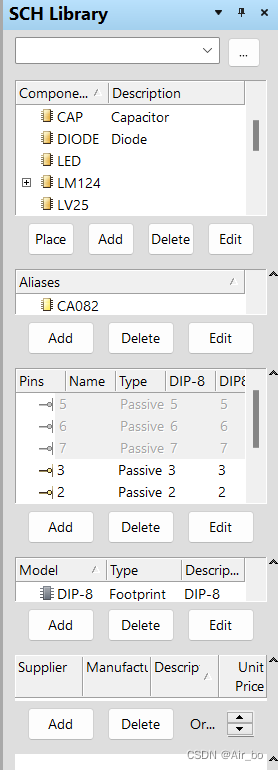

   File—>new—>library—>schematic library


   器件Component——设置元件信息；Pins——设置引脚列表；Model——设置PCB封装 模型  ，信号完整性及仿真模型等。

   绘制图形可使用绘图工具栏的工具，IEEE符号（Place-IEEE Symbols）。注意绘制时可以根据线条长短，改变可捕捉栅格的大小。管理元器件选择工具栏Tools，可对元件进行多种操作。也可根据现有元件复制粘贴进行修改。制作完成后添加到当前项目并另存。

3.13层次原理图

层次设计方法实际上是一种模块化的方法，可将系统分为多个子系统，子系统又由多个功能模块构成，各模块通过定义好的连接方式连接，即可完成整个电路的设计。设计方法有两种，一种是自上而下的，一种是自下而上的。

   以自上而下的方法为例。先绘制主电路图，即主图，由多个方块图构成，他们之间通过端口和网络标号实现电气连接。Place Sheet Symbol放置方块图，Place Sheet Entry放置图纸入口。

   电路方块图，也称为子图符号，对应子图。选择Design—>Create sheet from sheet symbol，光标变为十字，左键单击方块图，即进入子图编辑模式。
不足之处：增减端口需要重新绘制子图，带来不必要的麻烦。

后续会继续更新PCB的相关内容。
