Altium Designer简单学习：入门到实战

小蚂蚁快溜跑

Altium designer的简单学习

注意：在操作过程中一定要注意文件的保存

一个简单的pcb画板过程

1、创建一个集成库工程文件

2、根据需要创建自己的原来图库(建议单个工程也要创建，以防在别的电脑上打开找不到对应的元器件)

3、根据自己原理图库中的元器件创建自己的pcb元件库（pcb元件一定要跟实物的尺寸大小一样）

4、创建pcb工程

5、建立自己的原理图文件

6、建立自己的pcb文件

7、在原理图文件链接电路图

8、根据链接好的电路图，检测错误

9、无误后，转换生成pcb文件

10、设置原点，设置pcb板的尺寸

11、布线

12、生成图像文件

一、新建集成库工程

   1、file中选择project

   选择建立集成库工程

2、新建集成库

在file中选择liberary

选择建立集成库liberary

在集成库文件中创建元器件的原理图

对于创建好的器件原理图可以在tool（工具）中的compoent。。。的器件属性，可以对属性进行设置如器件标号、器件名称

我们可能需要很多不一样的元器件，我们可以在工具栏里选择新建元器件，创建更多的元器件。

像有些电阻之类的元器件需要标注标号，我们还是在tool中的器件属性中，在空白的下方点击添加按钮，在值得空格里添加属性值，其他的类似。

有的地方，你想放到中间，可是放不到，可以在格点中设置设置网格的大小。

3、创建pcb库

同样在file中点击库，选择pcb库

常识：

100mil=2.54mm

元器件的pcb一定要和实际的尺寸等同！

为了更好的设置元器件各脚之间的距离，可以以其中的一个点设置成原点。在编辑栏里的原点，我们点击设置。

Top layer  层是铜线层，我们为了标注元器件的大小形状，我们可以在丝印层里画元器件的轮廓top overlay

对于3d文件的添加可以点击放置栏，选择3d。

等所有的元器件的pcb做完后就是进行跟原理图链接。可点击模式管理器点击进去，进行链接，选择add。

所有工作做完，点击工程栏，选择编译（第一个）。如果没有错误的话，不会出现报警。有错误，进行更改。

准备工作进本完成。

二、创建pcb工程

1、创建pcb工程

2、创建原理图文件

3、创建pcb文件

这里不再叙述。

原理图的编辑

根据电路原理图，从原理图库中选择自己所需要的元器件。

对于不太容易链接的电路，可以通过放置网络编号来链接

对于不需要链接的管脚可以点击不进行规则检查。

链接电路图

原理图电路链接完成，生成pcb

点击设计栏选择update生成pcb，在出现的窗口点击执行。

执行后，会检查有无错误。无错误，点击生效。

在生成的pcb图里删除room（红色的选框区）。

将pcb元器件链接图放置在编辑区，下一步就是布局和布线。

布局前，确定板子的大小

首先设置原点

然后开始划线，在放置栏，选择走线。

化出板子的形状，转中，选择设计栏的板子形状-按选中的对象。

画出新的布置区域

布局（即元器件的摆放位置）

布线

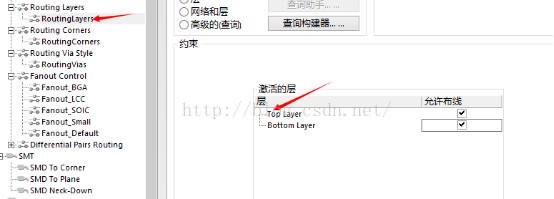

自动布线，在布线规则里

在这个地方选择只布置顶层。

其他的基本都是默认。

如果不自动布线，也可以自己布线。

自动布线后，根据情况，自行更改部分线路的布线。

布线完成后，可以选择铺铜这样在后面的腐蚀环节，可以缩短做板的实验。

所有步骤完成后，点击工具，设计规则检查。

检查无误后，就可以点击文件输出了。

我们自己弄的话，选择打印预览。在预览的界面，我们选择100%显示。截图，在word中粘贴，打印出来，就可以制作了。

Q-进行mm显示和mil显示之间的切换

2- 2维平面显示

3-3d显示

R-旋转

Table-键选项栏

水平有限，如有不足，多批评指教！三克油~
