Altium Designer学习笔记：Day 3学习心得

关于管脚放置格点：

（为了方便后续设计中连线，也是为了整体设计图整洁美观）

如何调用别人的原理图库

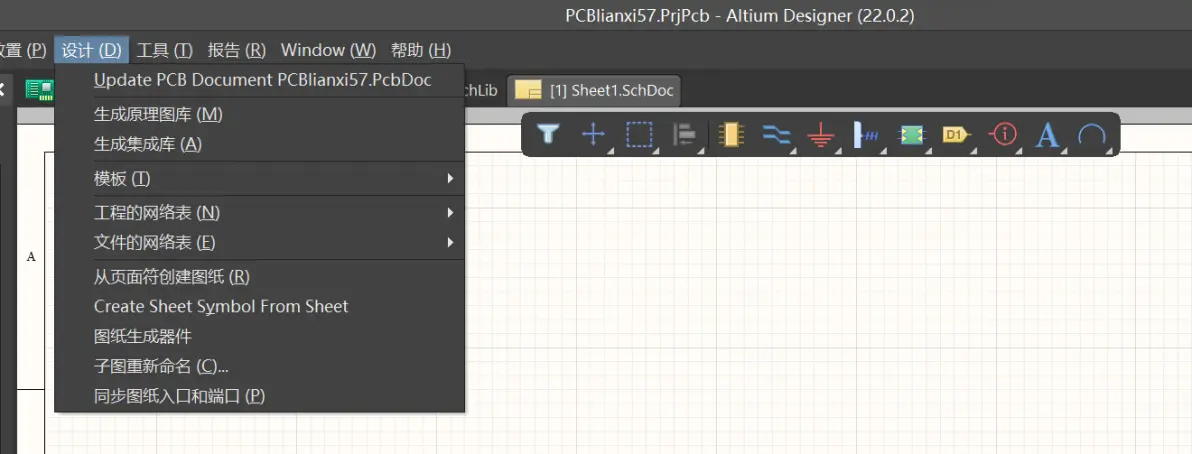

如果可以直接调用别人的原理图库，会节省时间。可以找到菜单栏中的设计，中的“原理图库”

（注意，这里的设计按钮需要将界面切换到原理图界面，即后缀名为.schdoc的文件后方可找到）

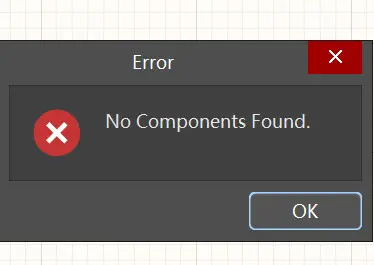

不过课程中老师演示的点击这个按钮之后直接就出现了大量的原理图。可能是因为老师的文件目录里面有一个成品的.schdoc的文件。我没有，所以点完了是这样的。

如果要调用这些原理图，

法1：直接点击左下角的“放置”按钮，就可以将其放置在自己的原理图里面了。

法2：右键复制，到自己的原理图库里粘贴。

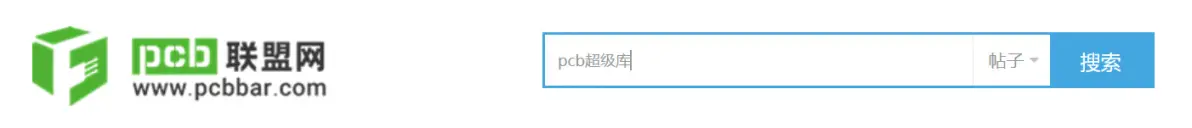

自己实操一下，就是去这个网站上找“PCB超级库”

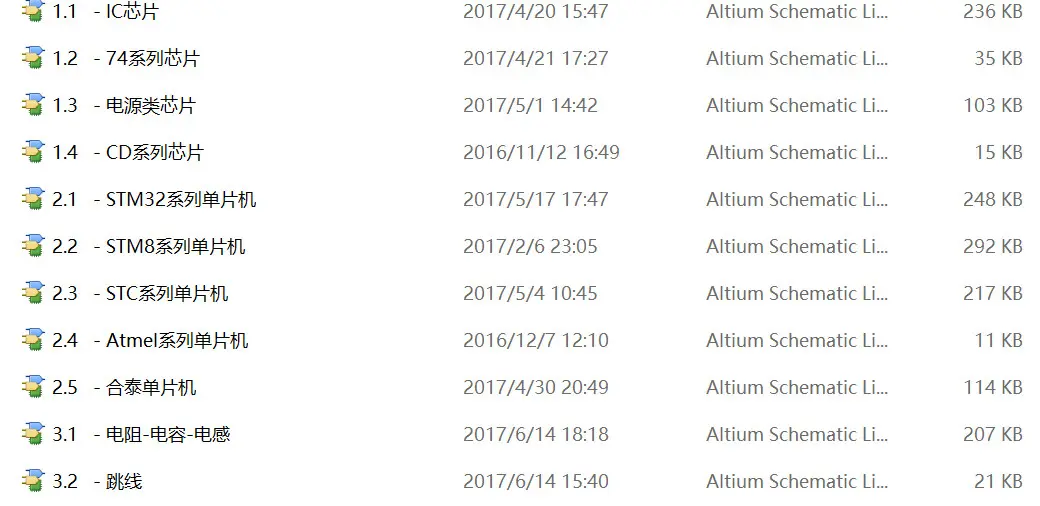

然后找到一个其中的随便什么原理图，后缀为.schdoc

比如这个

将其复制到你的工程目录下，双击打开

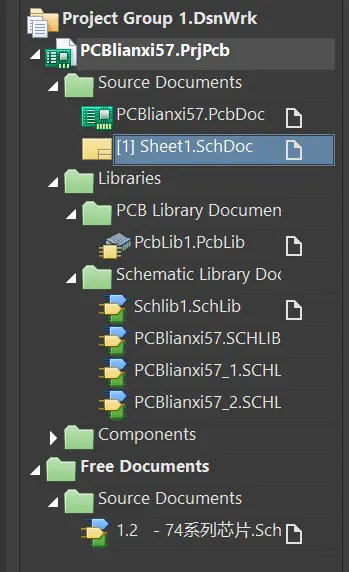

就会变成这样

然后复制粘贴或者在panel里显示一下schlibrary

然后就可以了。

挺好，有这个谁自己画啊

如何检查原理图库的正确性并生成报告？

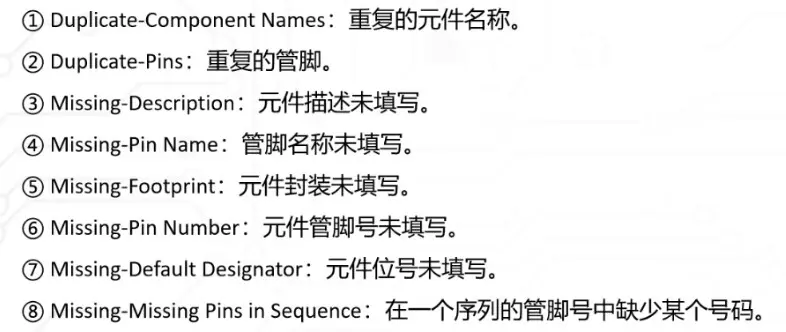

原理图库可能存在的一些问题包括：

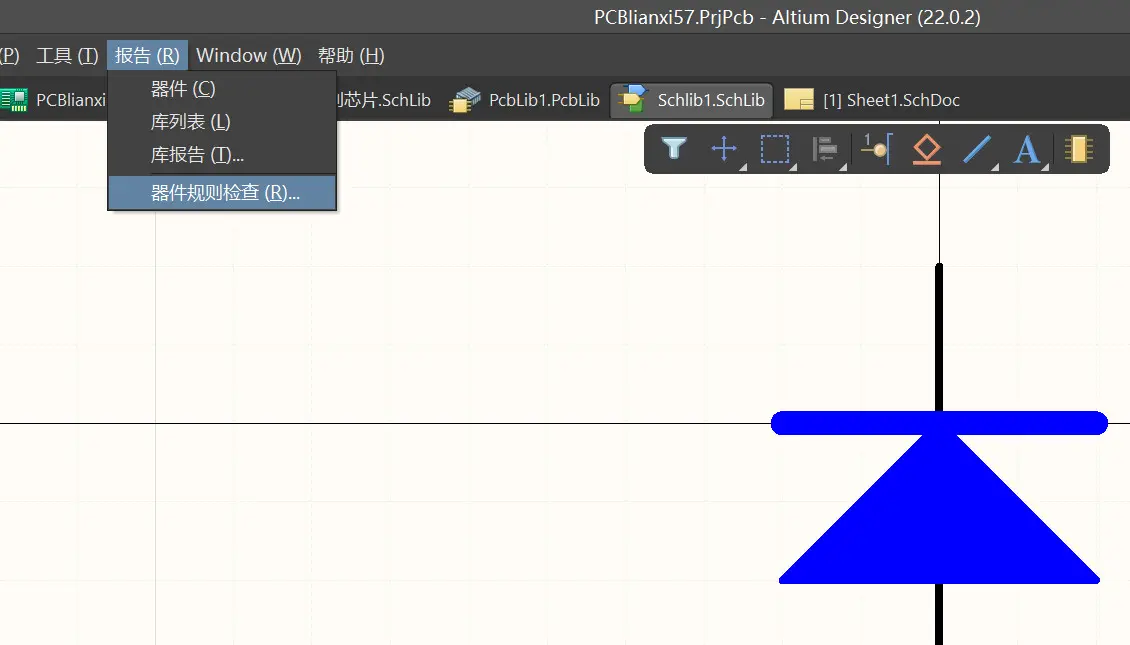

对于上述问题：检查方法如下

通常来说可以全部勾选

正好八个，一一对应

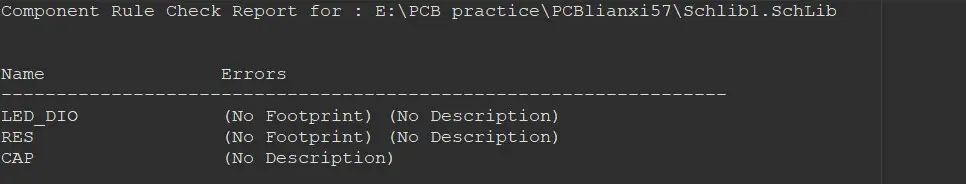

比如检查出来会有这样的问题：

很尴尬，有错的全是我自己画的

说明最好不要自己画，还是拿来主义比较靠谱，如果有不确定的地方可以将芯片型号复制下到网上找管脚图。

今天学到这里吧！明天再来
