PCB封装元素组成及简单PCB封装创建

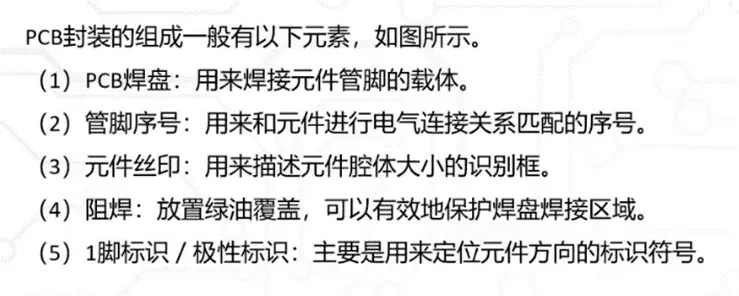

PCB封装的组成：
管脚序号和原理图里面的序号是一一对应的，不可出错。
丝印就是一个框框，用于描述元器件的大小。
演示一下

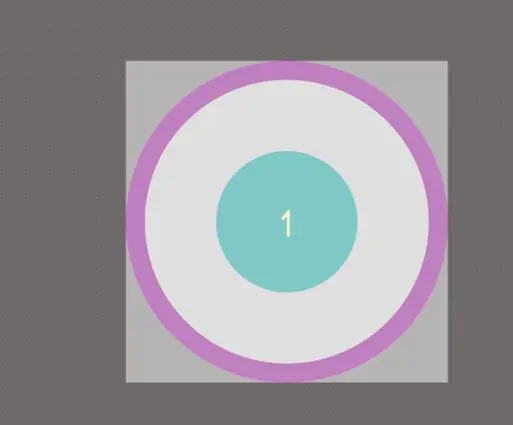

打开Pcblib文件之后，首先要放置一个焊盘，就这个甜甜圈一样的东西
然后放完了长这样

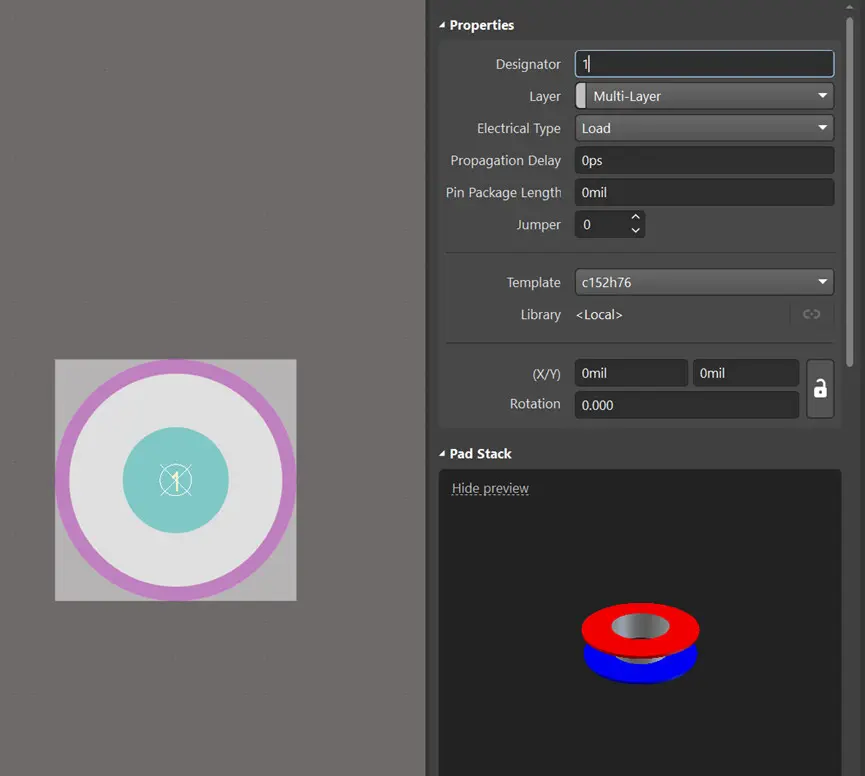

双击这个焊盘可以看到位于右上角的管脚号，同时可以在这里改变其属性（这里老师讲的没听清，是个没听说过的词汇）
然后解释一下什么是阻焊
这个焊盘是需要裸露出来，可以被观察到的。阻焊区的意义就是将焊盘与油墨（大片绿色的那些区域）隔离开，也就是防止油墨覆盖，因而也叫做助焊层。

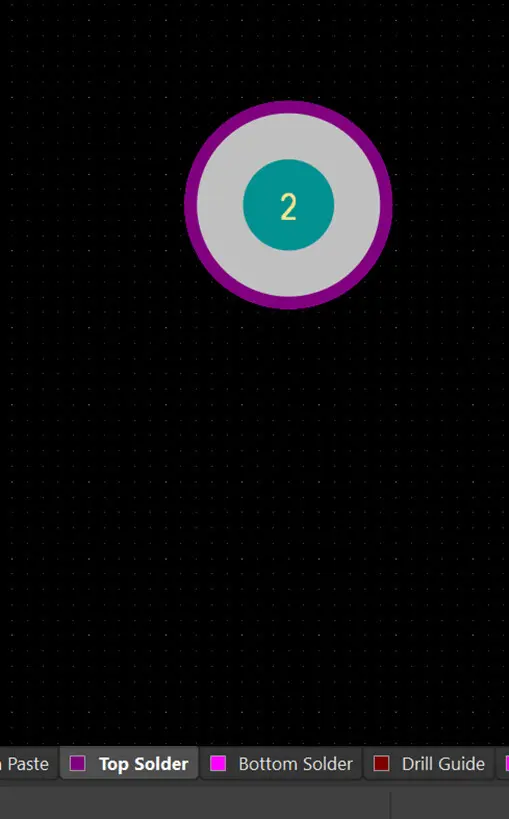

选中焊盘之后找到下方的top solder选项，一般为紫色的，如下
为了方便观察，可以在视图栏找到“切换至三维模式”

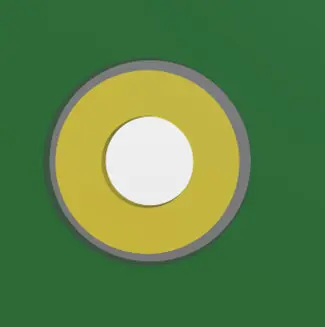

然后可以看到这样的东西
这个东西最外侧的绿色圈圈就是阻焊的区域，主要用于将里面的黄色的焊盘和外面的绿色的油墨隔离开。
那个脚标识就是用来区分插针的正负极的，当时桓瑞师兄给展示过，一个接口是一派六个插针，需要确定好正负极，不能插反了。
接下来是期待已久的设计pcb的过程，首先需要知道所用的元器件的各项参数（其实就是大小）
然后可以在ad进行设置。

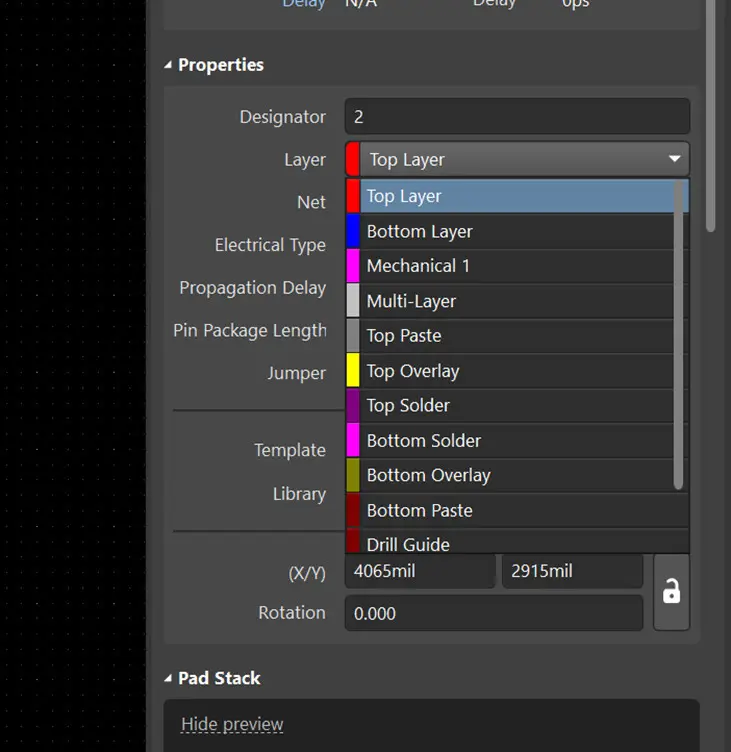

这里讲了一些焊盘的区别，首先，添加焊盘的时候默认是通孔焊盘（multi-layer），需要将其改成表贴焊盘（top-layer）

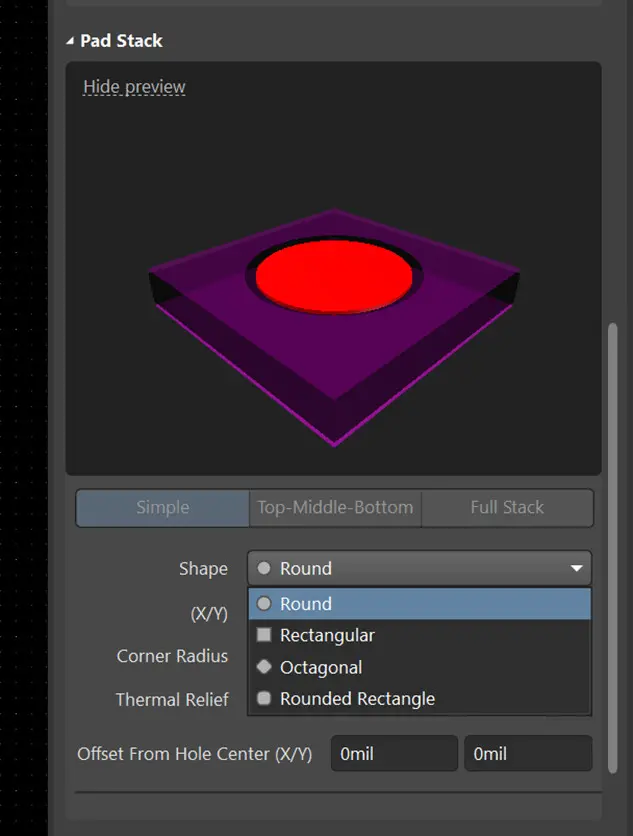

然后在下方可以设置其形状（shape）

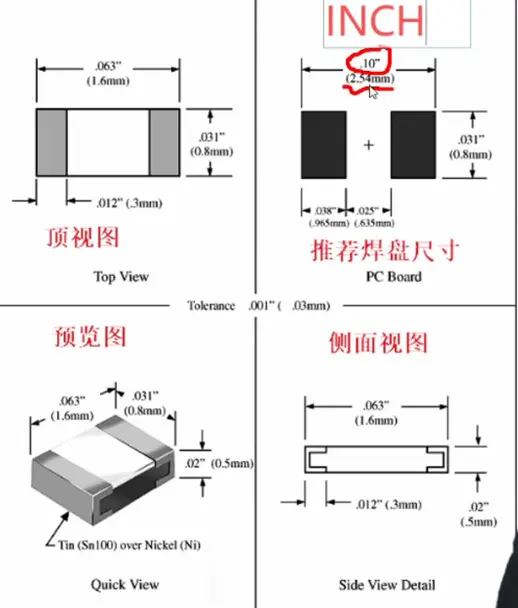

这里的x和y要根据数据手册得到
通常来说，存在管脚相邻的需求，在制作的这样的相邻管脚时，步骤如下：
1、 找到数据手册，算出来两个焊盘相邻的最小距离（我感觉实际上是不是也不需要最小，只要自己心里有数就行）
比如这个就是1.6
2、 去AD里面进行一些相应的设置：
颜色啊，大小啊。上面介绍过了
3、 然后要把这个玩意复制一下，操作是ctrl+r然后拖动一下就行了。

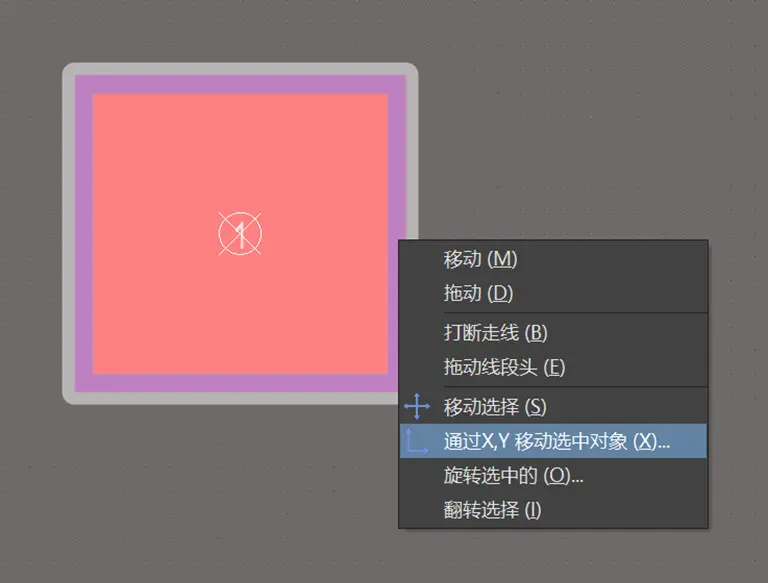

4、 然后怎么确定好移动的距离呢，就鼠标选中其中一个，按M快捷键，然后选这个

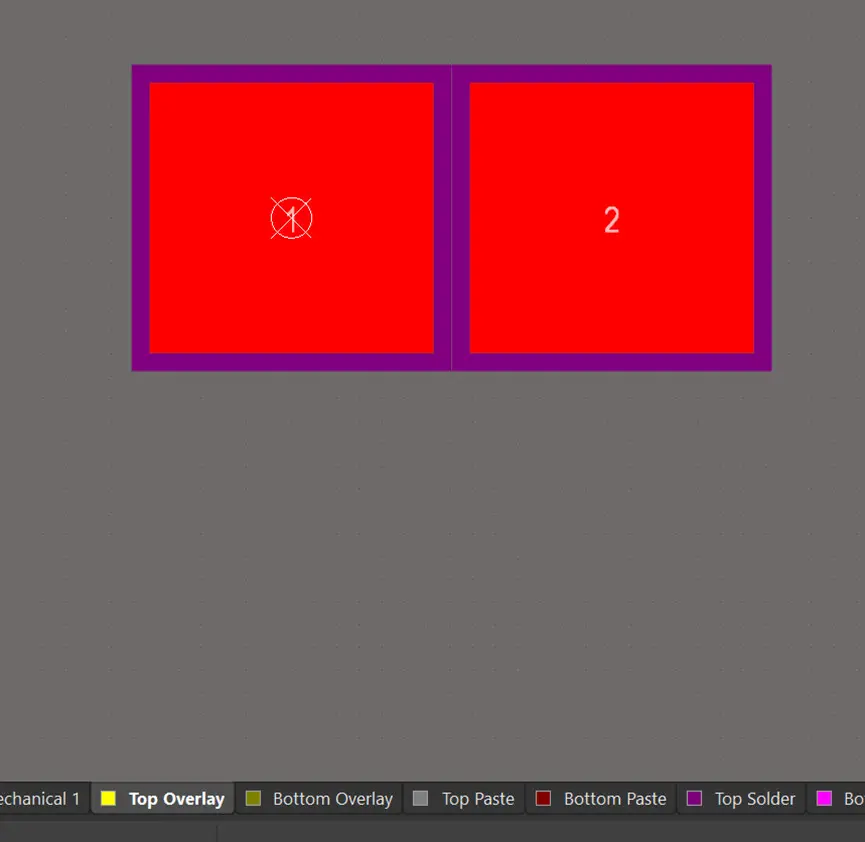

然后把第一步里面算出来的间距填进去，就可以了，然后改一下管脚号。

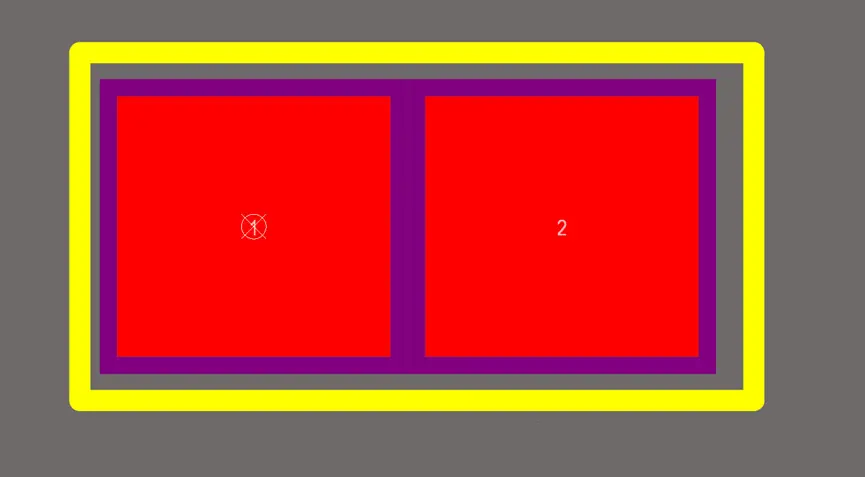

上述操作搞完了怎么加丝印呢，首先找到top overly丝印层
然后绘制一根线（没有电器属性）

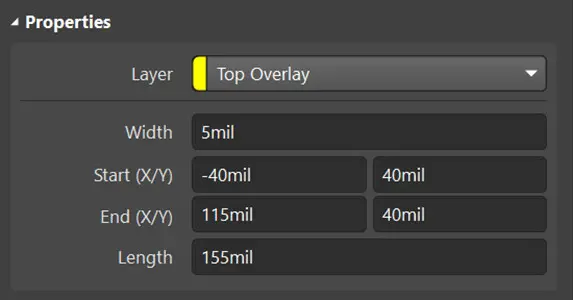

线条的宽度一般设置为5Mil
不过我发现上面那个画法是错的
需要找到中心点的位置
总而言之这里的手绘是错误的，是需要根据数据来进行的。
丝印本质也是油墨，如果丝印与阻焊重合，则丝印会消失，印不上去。
（丝印画歪点没关系，只要能把焊盘抱进来就算ok）
异形焊盘PCB封装创建
基于封装元素及规格尺寸要求，可以多元素进行组合叠加设计，从而形成一个异形焊盘，并由此制作异形PCB封装。
其实我还没弄明白什么是焊盘。
我查一下什么是焊盘
答：表面贴装装配的基本构成单元，用来构成电路板的焊盘图案。用于电气连接、器件固定或者两者兼备的部分导电图形。
好的首先来学习一下这种椭圆形的槽孔怎么搞
首先添加一个封装：

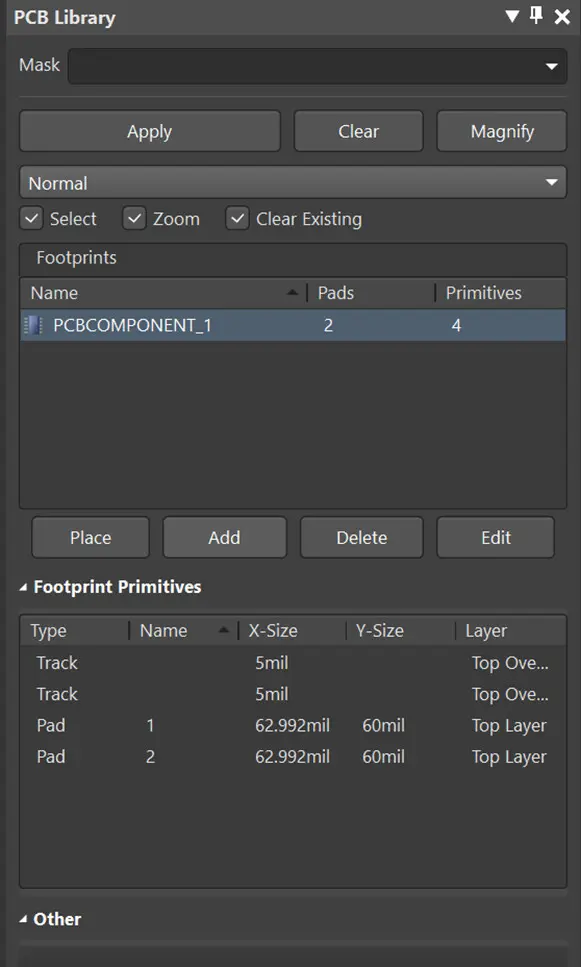

打开pcblib文件，在左侧的栏里添加一个封装（点击add）：
然后随便命名一下就行
然后放置焊盘
然后这种槽孔的设置是这样进行的：

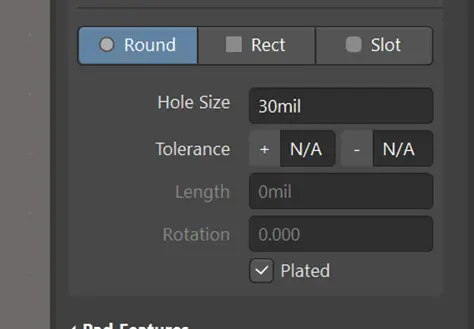

双击焊盘找到右边的东西：

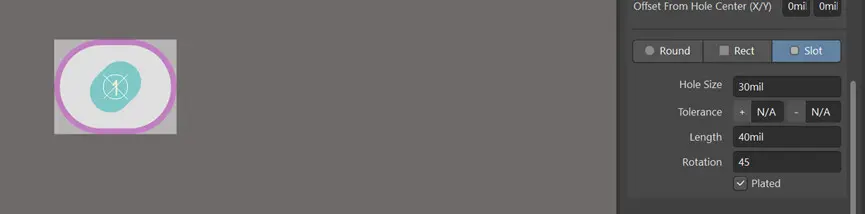

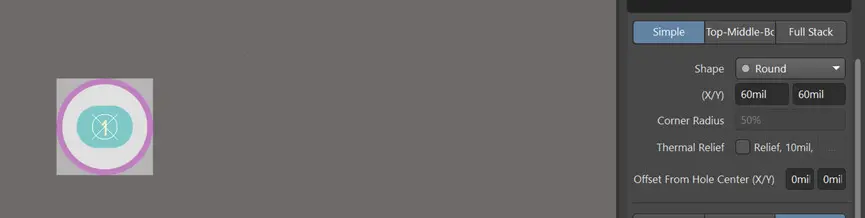

在这可以设置这个槽孔的形状和尺寸，左边是圆形，中间是方形，右侧就是我们现在要做的这种异形的

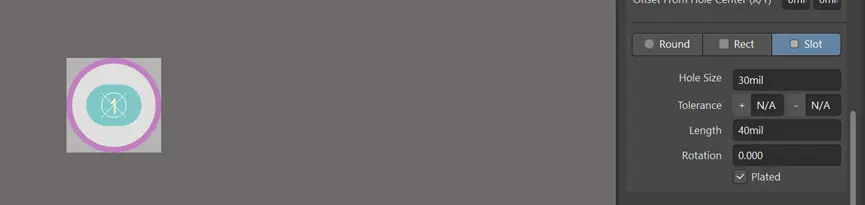

更改一下这个length长度，就可以完成操作了。可以发现这个异形的槽孔做好了。
但是焊盘的形状和大小没有跟着变化，想让它也变化，去找到位于上方的这个栏目
在这里改变XY的值，就可以完成了。
注意看，槽孔的设置项里面有个一rotation这个就是用来对槽孔进行旋转。
还有一种L形的槽孔，怎么做呢，焊盘可以重合叠加的，说简单点就是两个拼一个。
就注意对齐就行，同理各种形状的槽孔都可以拼一下，拼出来就行
那这种乱七八糟的怎么办？

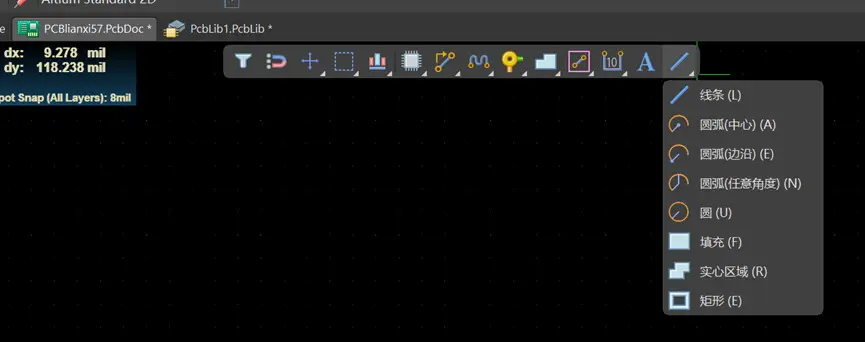

可以通过PCB完成操作，首先打开pcbdoc文件，放置线条

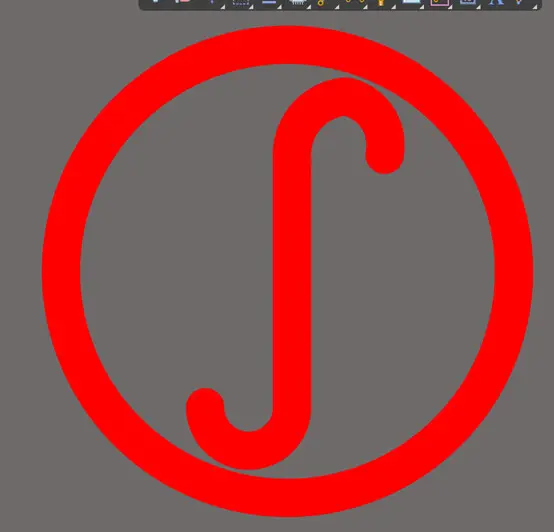

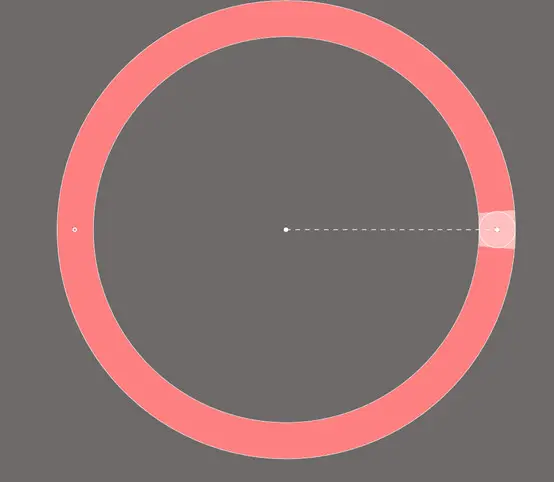

首先画个圆
然后在里面再画点圆弧什么的
随便画画吧，画不出那么好看的

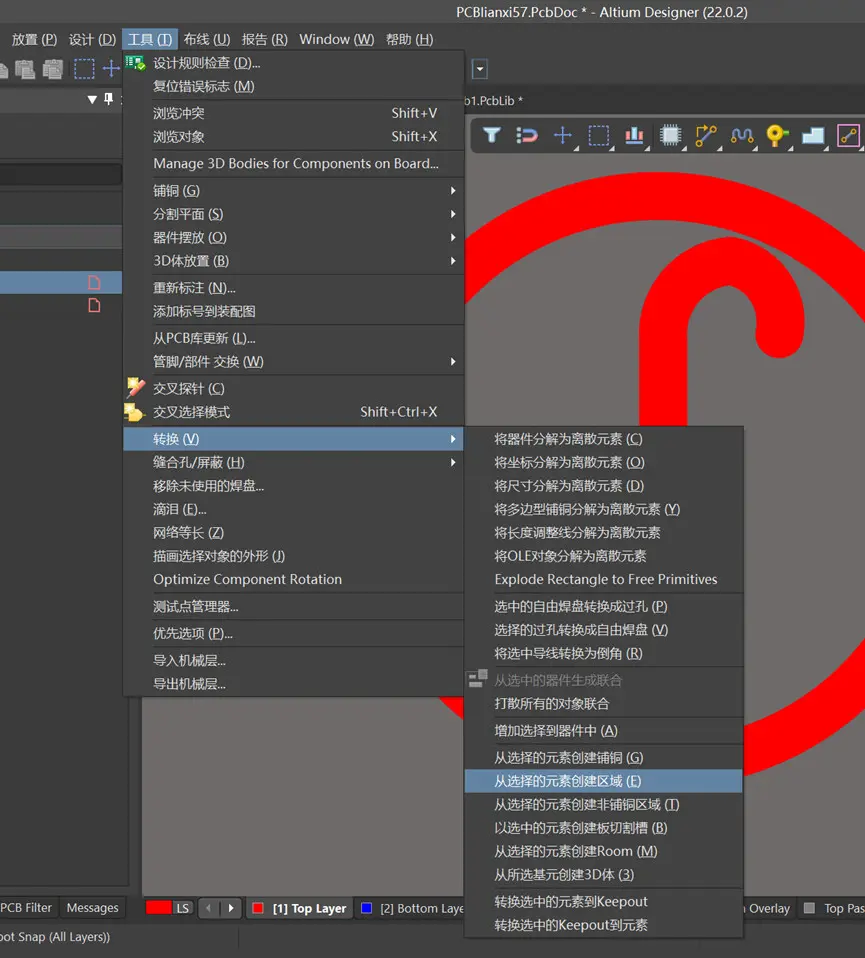

然后在工具栏选择这个：

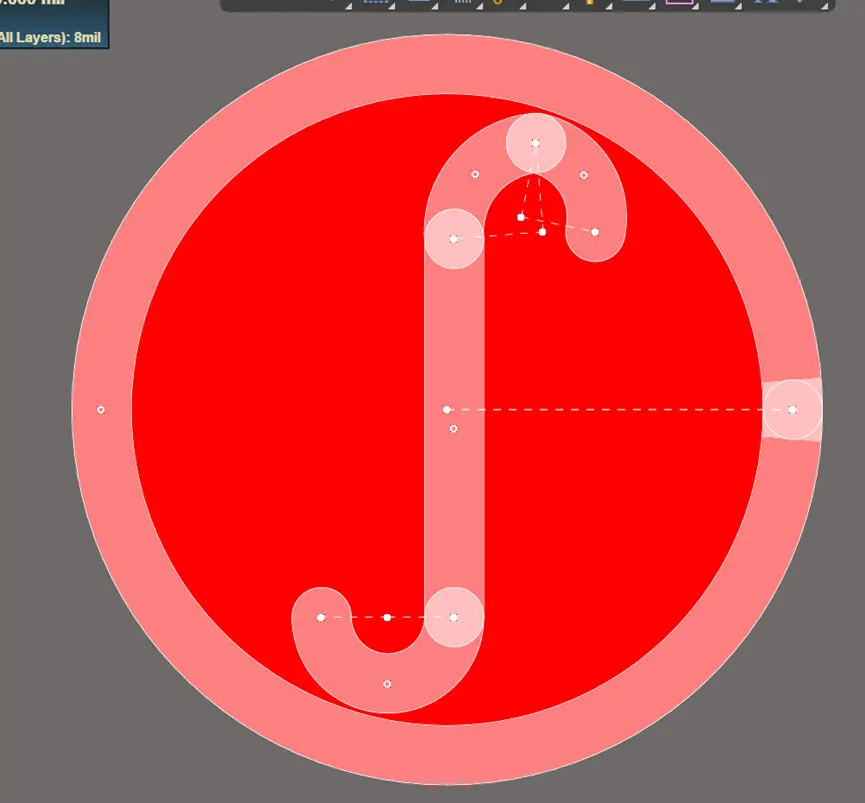

就变成了这样
同时这个焊盘没有管脚号怎么办？
在这片区域里面找个地方加一个小焊盘（位置重叠就可以，刚才说了，焊盘可以重叠）然后就可以顺利给他一个引脚了
注意设置一下阻焊的区域要比焊盘大一些

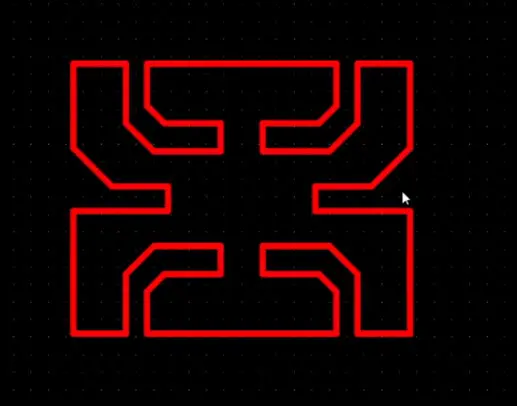

至于这种，就熟练使用镜像和线条两种操作就可以了
快捷键：TVE可以快速创建区域
