学习Altium Designer软件总结与经验

广西●河池学院

广西高校重点实验室培训基地

系统控制与信息处理重点实验室

本篇博客来自河池学院:

   智控无人机小组

写作时间：2020.08.22

学习Altium Designer软件总结

因学习了AD，在此总结一下步骤和我遇到的问题以及的解决方法。

（1）建设工程

建工程要建立四个文件分别为PCB文件，PCB文件库（存放画PCB元件的库），原理图文件，原理图文件库（存放画原理图元件的库），这些文件的添加都在“工程”→“给工程添加新的”里面。其中PCB文件库与原理图文件库可以自己画，一个画封装，一个画器件。

（2）画原理图

画原理图是画板子的底层，这一部非常重要一个板子是否画的成功，原理图第一，PCB中的布局布线为第二，就像是一座房子的地基与每层是否需要钢筋，哪里需要钢筋，比例是多少一样重要，所以一定要画好原理图。

第一步：要按照其它的原理图去画，比较简单。有一个小细节就是一定要控制好元器件的位置，不能这边一个那边一条漫无目的的，画的简洁明了检查的时候比较方便。要简单明了就要用到网络标号。

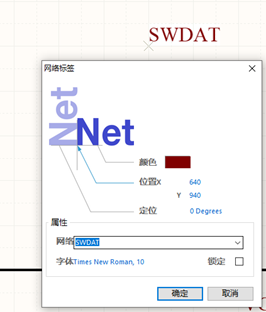

它的意思是两个相同的网络标号就是相互连通的，这样就比较简单，不用使得原理图都是线，放置的时候按下“TAB”键可以修改网络号的名称、颜色和字体大小。

第二步：画完原理图后要
