Altium Desinger 18.19版本坐标文件导出全攻略

坐标文件是什么,我们电路板现在大量采用贴片机等自动化设备进行生产,需要提取元件在 PCB 上的坐标来提高生产效率和准确率, 我们可以直接从PCB 设计文件中导出相应的贴片器件坐标数据提供给工厂。

  下面简单介绍Altium Desinger 18.19版本制版文件导出SMT坐标文件。

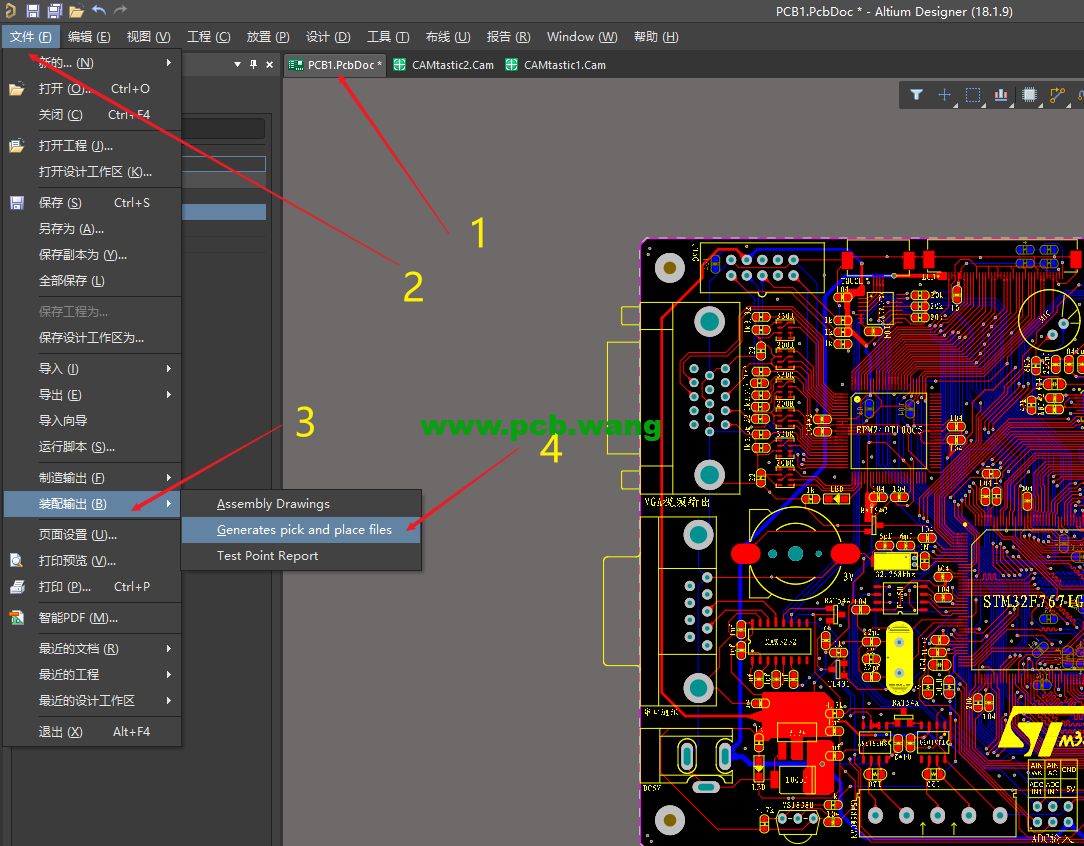

  1,点击【文件】--【装配输出】--【Assembly Drawings】,如图1

Altium Desinger 18.19版本坐标文件输出导出详细教程

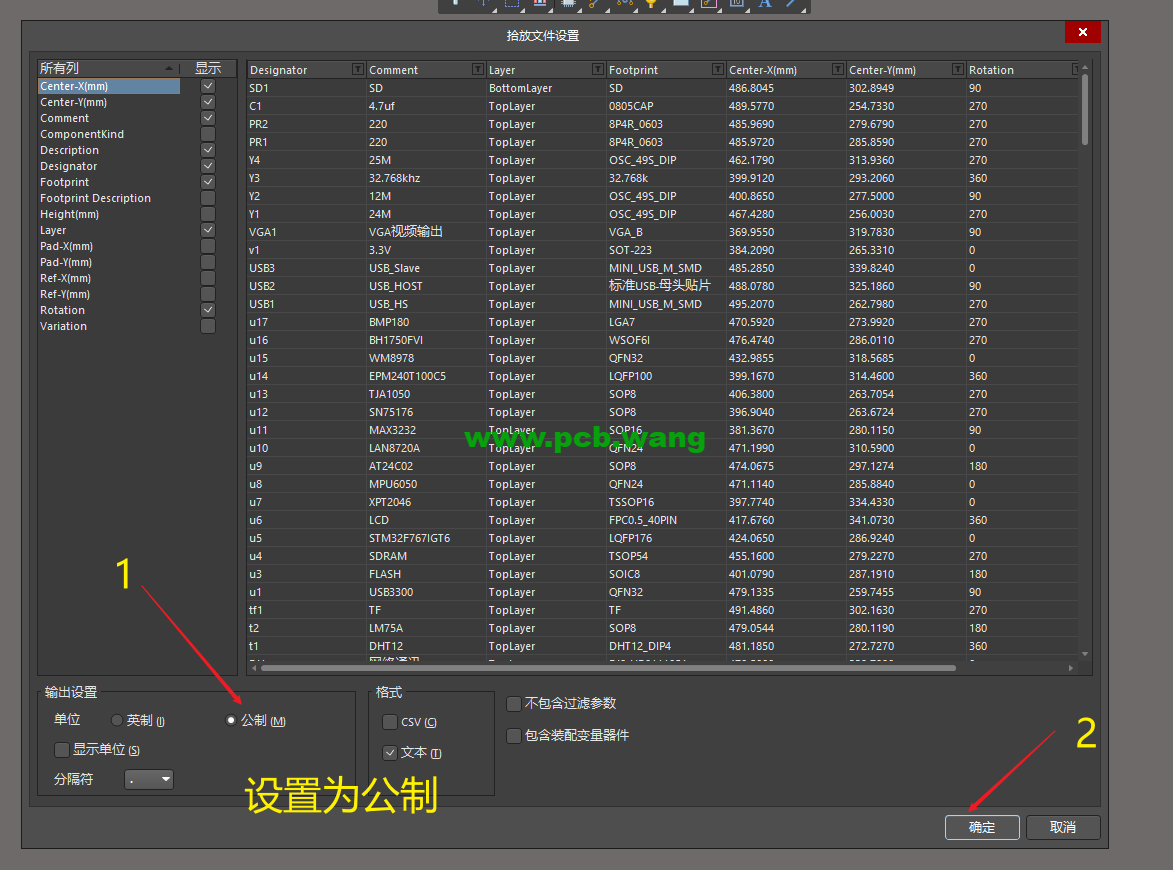

  2,在弹出的对话框设置为公制(MM)其他使用默认设置,点击确定,如图2

Altium Desinger 18.19版本坐标文件输出导出详细教程

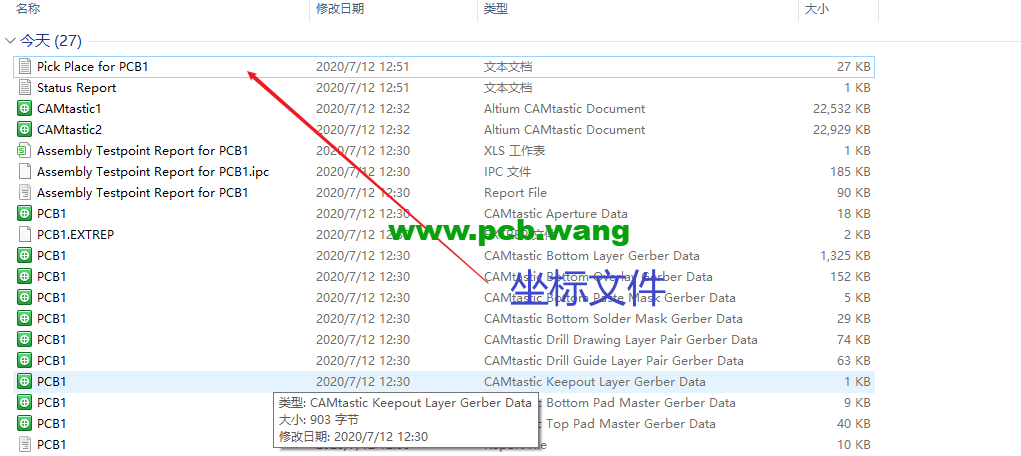

  3,输出文件路径,找到坐标文件。

Altium Desinger 18.19版本坐标文件输出导出详细教程
