本经验简要介绍Altium Designer中如何进行PDF文件的导出，是Altium Designer使用中最基本的步骤。

查看详情

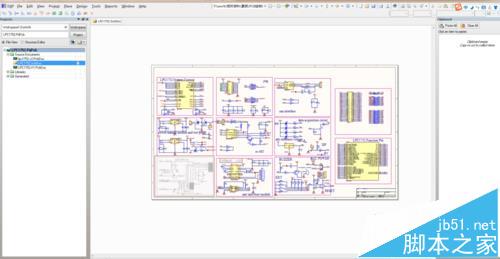

1、如图所示，打开一个工程文件，今天的经验就是在这个工程文件上面进行的。

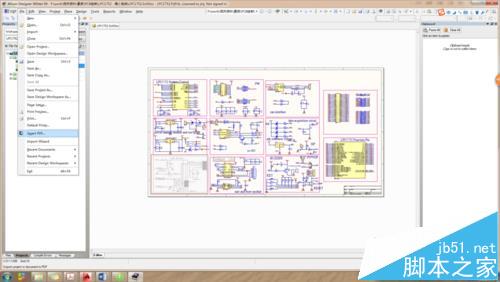

2、如图所示，单击file菜单，找到下拉菜单里面的smart pdf，就是这个按钮是今天的主角，就是通过它实现的pdf文件的生成。

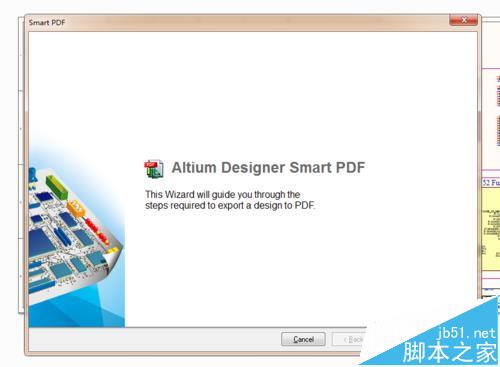

3、如图所示，单击按钮后出现这个交互界面，继续下一步。

4、如图所示，出现这个对话框，设置文件输出路径和转化源是当前的工程还是当前的文件，在这我采用默认设置。

5、如图所示，是一个示例性的对话框，说明转化的文件有哪些，继续下一步。

6、如图所示，没有重要的意义，默认设置就可以，继续。

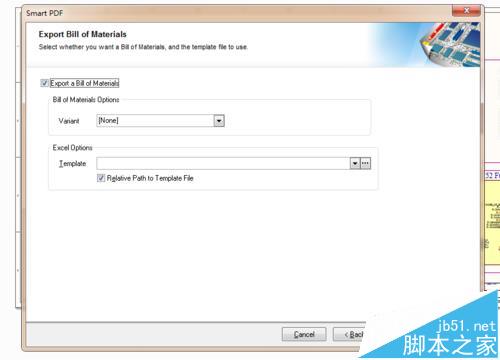

7、如图所示，默认设置，继续,后面还有几个对话框，都是默认就好，一直进行到最后。

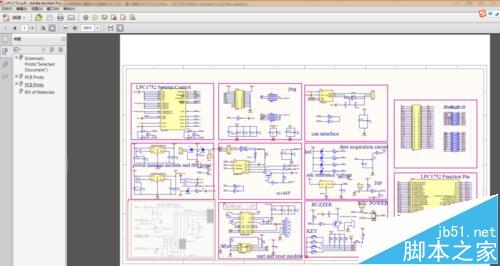

8、如图所示，到设置的路径下找到生成的pdf文件就可以了，有了这个文件进行技术交流等就很方便了。
