在没有学习PCB绘制之前,就对PCB有着浓厚的兴趣,看到电路板上密密麻麻的线,就充满着好奇和成就感。在这一年的学习中,先是用国产EDA软件绘制成功自己第一块PCB,到现在熟练使用AD绘制各式各样的两层板,中间遇到了大大小小的困难,也出现了不同层级的失误
AD(Altium Designer)是原Protel软件开发商Altium公司推出的一体化的电子产品开发系统。目的在于帮助电子开发者快速高效地设计开发PCB(Printed Circuit Board)。其大致的流程如下:
并为PCB工程添加原理图和PCB文件,新建好的工程一般如下:

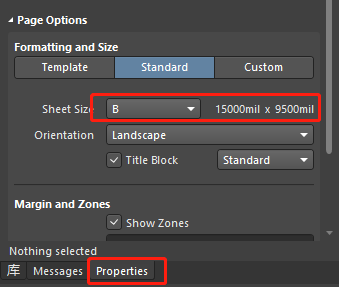

在原理图绘制过程中,可以参考一些成熟的电路图或者芯片手册提供的典型电路图。在绘制过程中,一般流程为先放置元器件,然后根据元器件的多少,选择合适的原理图纸张大小,其纸张的设置如下所示:
再然后使用导线连接元器件,在连接的过程当中,需要注意的是没有相连接的口,需要使用NO ERC符号,否则在编译中会出现警告。最后对连接好的电路图的标号进行统一的标记,其标记的方法如下:点击工具->标注->原理图标注,就会出现该界面,进行相关选择之后,点击更新即可。注意别忘了最后的编译,方法为点击工程,之后鼠标右击,点击Compile 工程名即可。
编译好的原理图,点击设计-更新到我们提前向工程中添加的PCB文件后,即可开始布线操作。
1.板子外形:根据器件的封装大小选择合适的板子形状,其方法为:点击Keep-Out Layer层,右键放置-放置线条。线条用于绘制板子的形状。绘制完成之后,点击一个线条,查找相似对象,设置一定的条件选中所有我们绘制好的线条,之后点击设计-板子形状-按照选择对象定义即可。

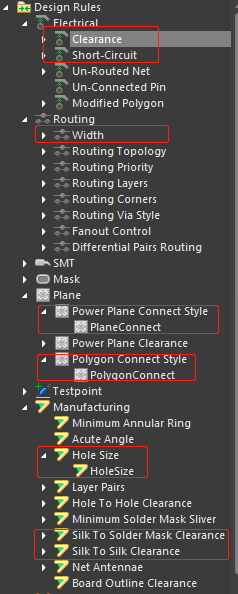

2.设计规则:设计规则其实就是我们提前定义好的在设计开发过程中需要遵守的一些规范,在设计规则中,主要需要设置以下几项:
Clarance一般设置6mil;Witch一般设置成10mil至30mil,在绘制PCB中,对于电源线宽一般为20-30mil,在功率不大的线路板上15-18mil也是可以接受的。信号线宽一般10-15mil之间;PlaneConnect和PolygonConnect连接选择直连方式;HoleSize和一些间距根据实际的情况设置即可,一般生产产商都可以生产。其他选项的配置一般选择默认。
3.布线和敷铜:布线过程中尽量选择均匀布线;使用电容去电源线滤波;布线过程中不要出现直角,对于两层板尽量在一层选择横向,在另外一层选择纵向,或反之;布线完毕后,进行敷铜,在敷铜中要先设置该层铜要连接的网络,否则会出现敷铜不成功,敷铜中可以更改Clarance=18,进行敷铜,敷完之后,再将Clarance=6。
4. 丝印标记与NRC检查:一定要对于一些关键的接口做丝印说明,方便后续的使用。最后要对板子进行NRC检查,直到错误为0结束。
对绘制好的PCB文件进行压缩,上传压缩文件至嘉立创平台,选择相应的参数即可完成生产 文件的提交。
