自制卡座的PCB设计:实战经验分享

把所有的原理图整理完成以后,用软件统计了一下,光电阻就近三百个,电容一百多,剩下的元件无数。我鼓捣这个已经半年了,真是累的精神恍惚。

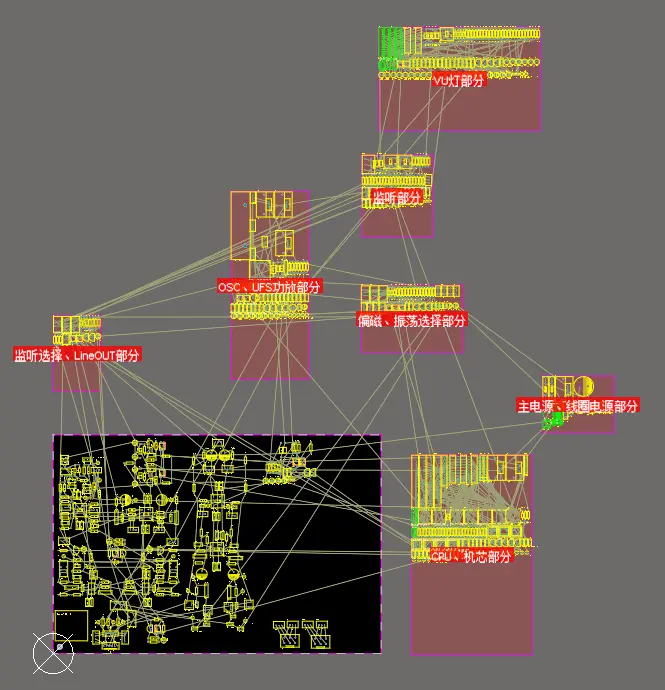

花了很久把一部分元件摆到PCB上面了,才发现小面积的PCB板根本不够。这要是扩大面积,一块板子的成本又上去了。并且最终效果我还不知道,我有的时候都问我自己,我这到底在折腾啥?

这里面的元件我觉得最不经济的就是选曲功能的设计了。一共花了一个两路运放一个高速单路运放和一个电压比较器。那么大一片面积才完成这个功能的一半,另一半还需要CPU在软件方面进行处理。并且这个电路是基本上没有经过实际电路搭建验证好用的。能起到作用没问题,但是我十分怀疑这个电路的作用其实仅仅是聊胜于无。
