PCB设计工程师：设计要点与实用建议

PCB设计工程师设计需要注意以下几点

作为一名合格的PCB设计工程师,PCB电路板就相当于您的一件作品，每一根的线路的走线，都是由您自由走动，这是一种美学和科学的展现，但您在设计的时候，也 一定要注意以下几点，您的可制造性和功能可靠性。

第一点，注意您的布局，PCB设计的时候，布局是设计的第一步，好的布局，决定了好的布线，布局首先 需要考虑取向，确保我们的相似器件在一个方向，其次是布置，确保您的器件尽量将小元件放在大元器件的后面，避免贴片生产出现问题，然后是组织，建议您的贴片器件尽可能在一层，通孔元件置于顶层。

第二点，请注意您的电源流向，好的PCB电源 流向是清晰的，明确的，始终建议您的电源和地平面的放置防于内电层，特别是高速信号板 ，同时保证对称平面，有利于我们的板子不易变形，对于IC供电电源，建议您采用公共通道，不予与使用菊花链形式电源，焊盘出线，始终建议您的出现不要出现斜对角，横向出现，其目的在于焊接元器件时，不易出现滑落。

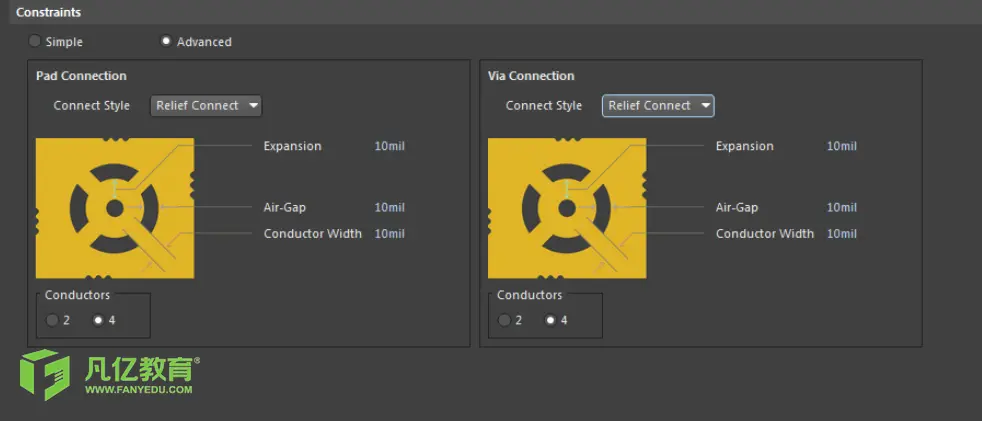

第三点，隔离分开，您需要确保好，模拟地和数字地建议您妥善处理，需要注意您的耗散功率大的元器件，我们尽量添加我们的热风焊盘，来增加您电路的热浪散开，但是同时您也要注意好，热风焊盘的尺寸。

第五点 ，请注意您的DRC完全是否通过，为了帮助您的电路设计能够完整出货，建议您布局布线完成，使用DRC进行检查。

每天学习一个技巧，日积月累你也是专家！

更多精彩技术文章，请关注公众号：凡亿PCB

作者：凡亿教育郑振宇
