PCB焊盘工艺设计规范与要点

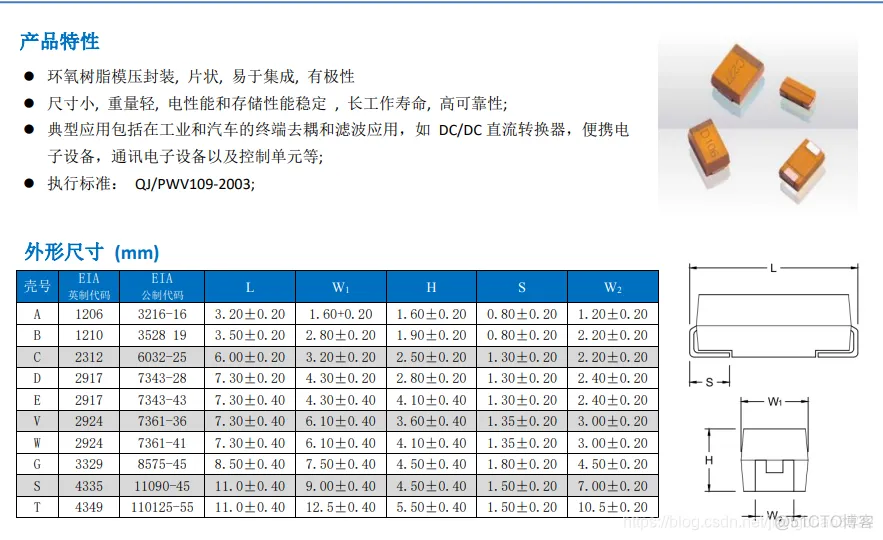

钽电容尺寸：

PCB_焊盘工艺设计规范_html

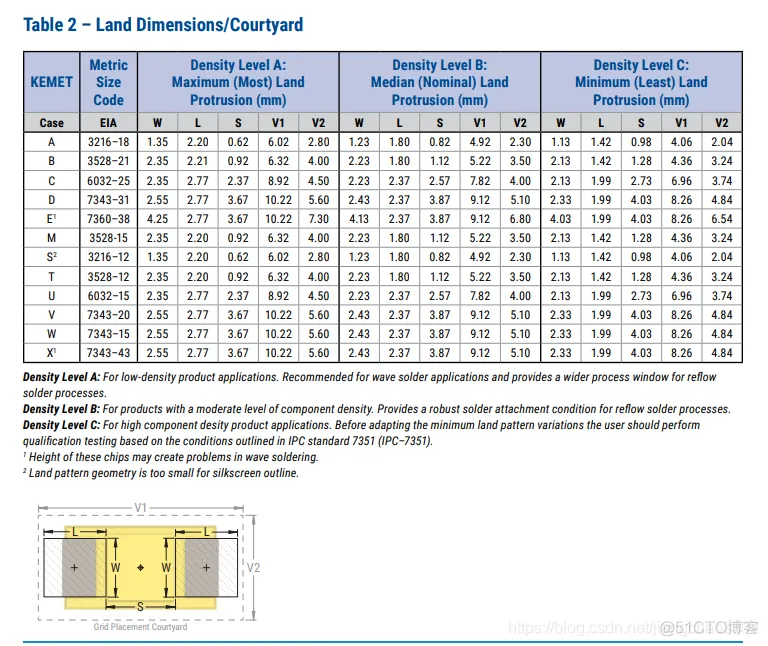

钽电容封装：

PCB_焊盘工艺设计规范_pcb焊盘_02

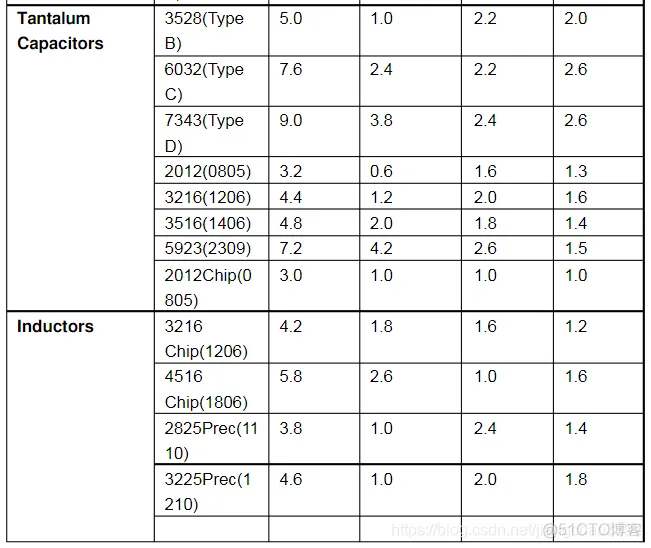

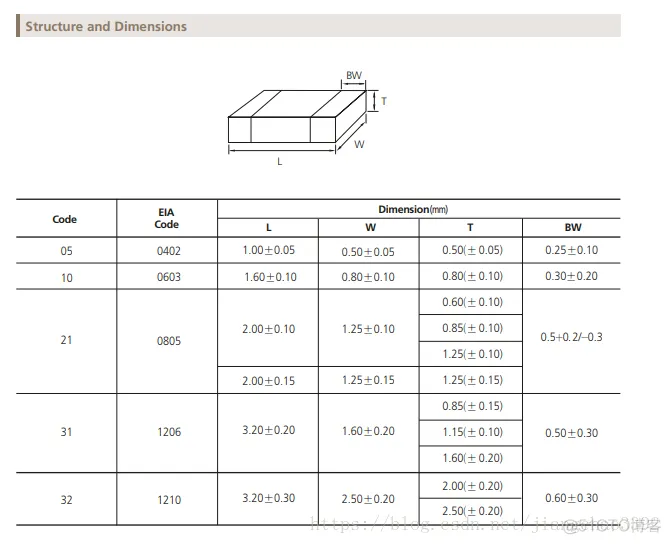

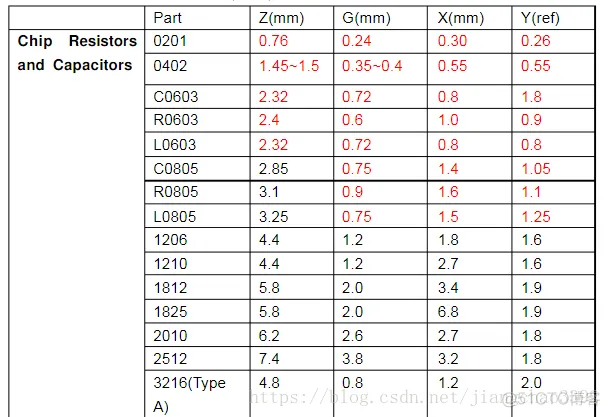

常见电阻,电容,电感焊盘尺寸

PCB_焊盘工艺设计规范_焊盘_03

常见电阻,电容,电感焊盘封装：

PCB_焊盘工艺设计规范_pcb焊盘_04

PCB_焊盘工艺设计规范_封装_05

PCB_焊盘工艺设计规范_焊盘_06

cadence

焊盘格式文件后缀为 .Pad

焊盘命名：

贴片焊盘------ smd

通孔焊盘------ pad

热风焊盘------- tr

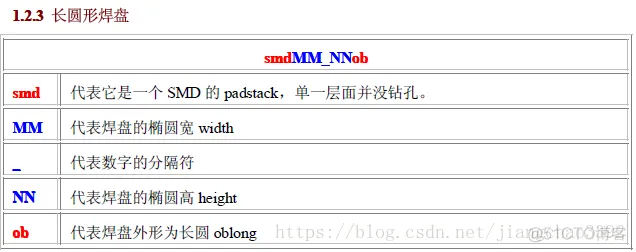

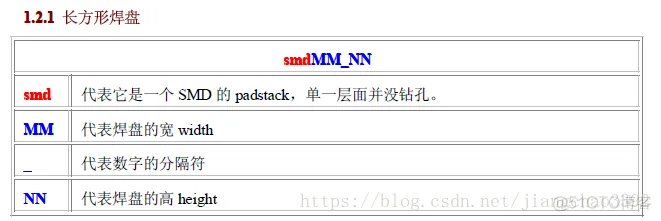

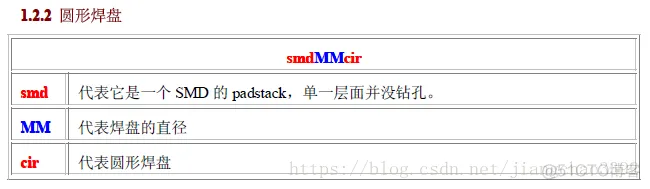

贴片焊盘

PCB_焊盘工艺设计规范_焊盘_07

PCB_焊盘工艺设计规范_pcb焊盘_08

PCB_焊盘工艺设计规范_html_09

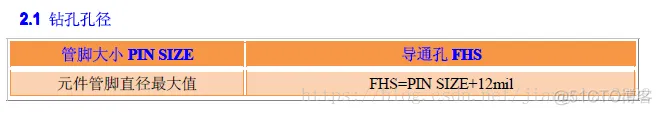

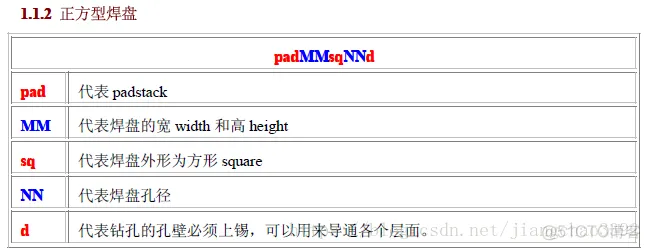

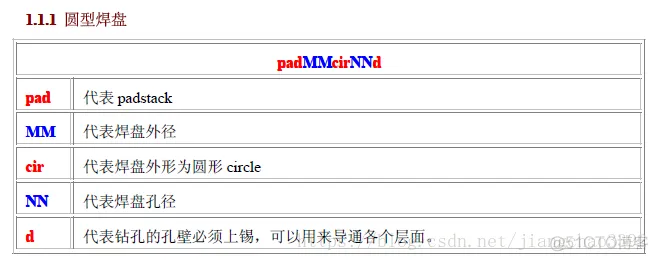

通孔焊盘

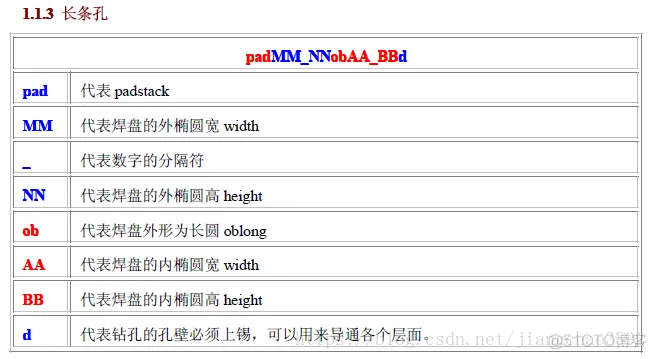

PCB_焊盘工艺设计规范_pcb焊盘_10

PCB_焊盘工艺设计规范_封装_11

PCB_焊盘工艺设计规范_html_12

PCB_焊盘工艺设计规范_pcb焊盘_13

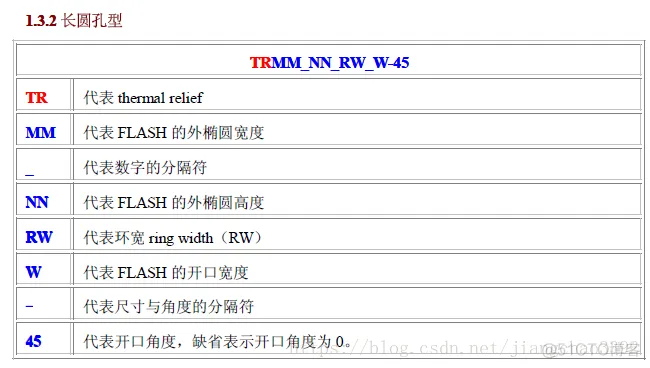

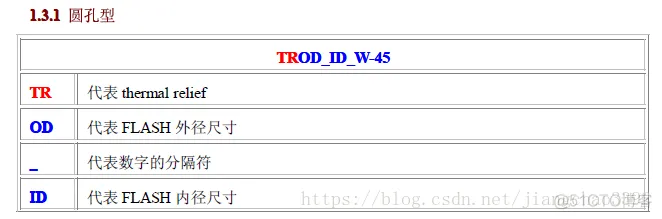

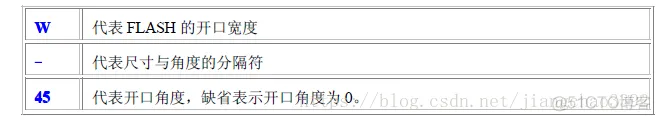

热风焊盘

PCB_焊盘工艺设计规范_pcb焊盘_14

PCB_焊盘工艺设计规范_html_15

PCB_焊盘工艺设计规范_焊盘_16

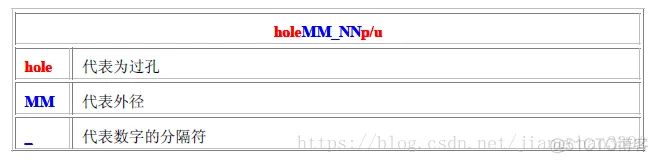

过孔

PCB_焊盘工艺设计规范_焊盘_17

定位孔

PCB_焊盘工艺设计规范_pcb焊盘_18

PCB_焊盘工艺设计规范_封装_19
