对于广大人民来说恐怕最头疼的就是PCB的设计与制作了。业余PCB的制作方法有热转印和感光法,这里我们不讨论这个问题,坛里也有这方面的教 程,大家可以自己去找。这里我们只讨论PCB的设计。PCB设计软件有很多,最常用的有protel 99,以及后续的Altium Designer。(其中尤其是protel 99)。这些软件都十分强大,尤其是Altium Designer。这也是笔者常用的工具(因为它的3D显示非常好,对检查原件布局很有用。),但我平时也不用,因为效率太低。 其实对于我们业余设计PCB,Sprint Layout是最好用的,也是笔者最喜欢用的软件。因为它的体积小,启动快,界面友好方便。不足之处是只能画2层的PCB,以及自动布线有点弱智。可是大 家平时设计的PCB,也就是2层。所以笔者认为这个软件是业余制作PCB最好的软件(不要跟我说AD怎么强大,那是商业软件,你自己试着输出一张菲林就知 道了,那不是给平民百姓用的。)。

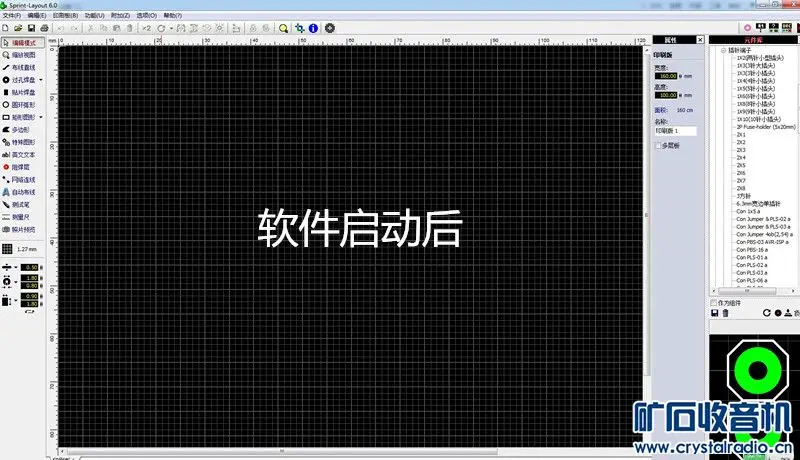

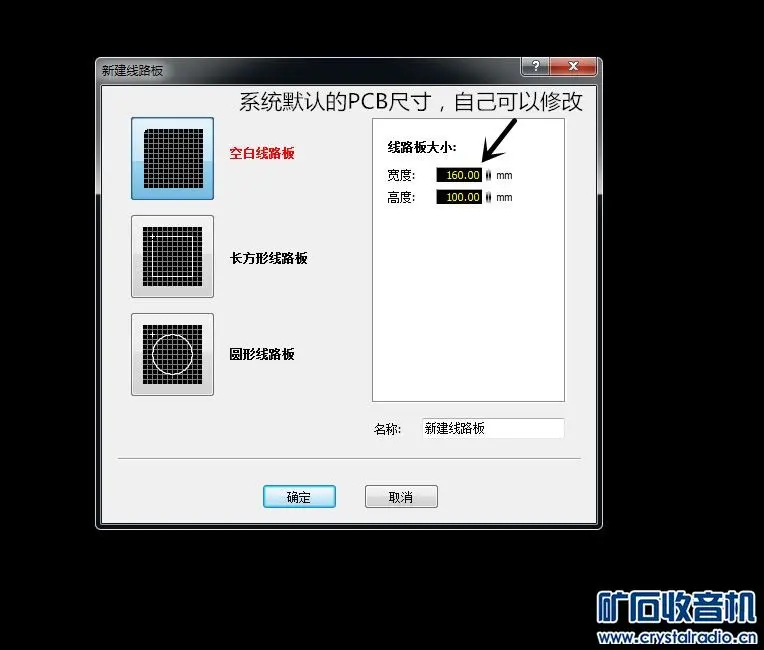

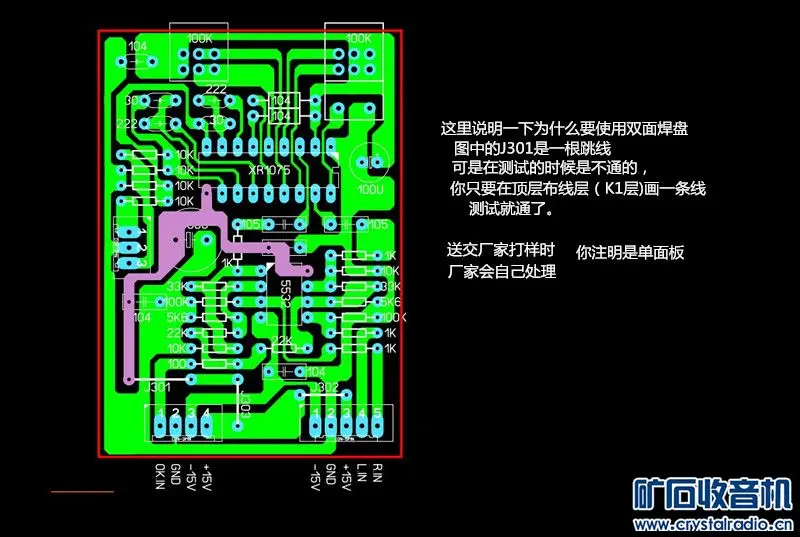

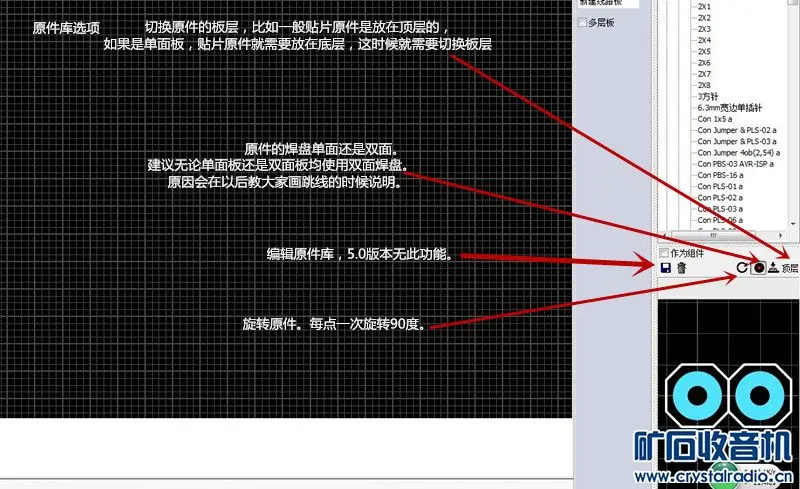

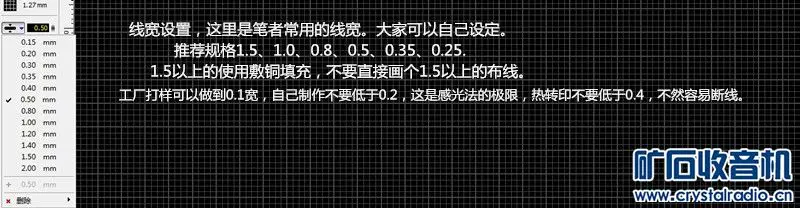

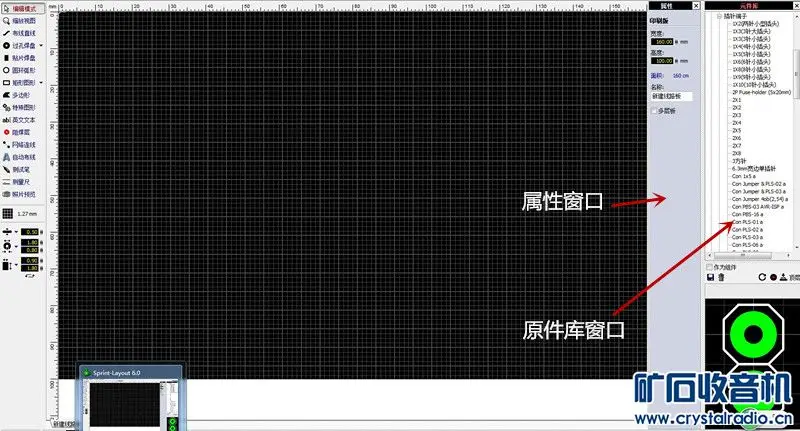

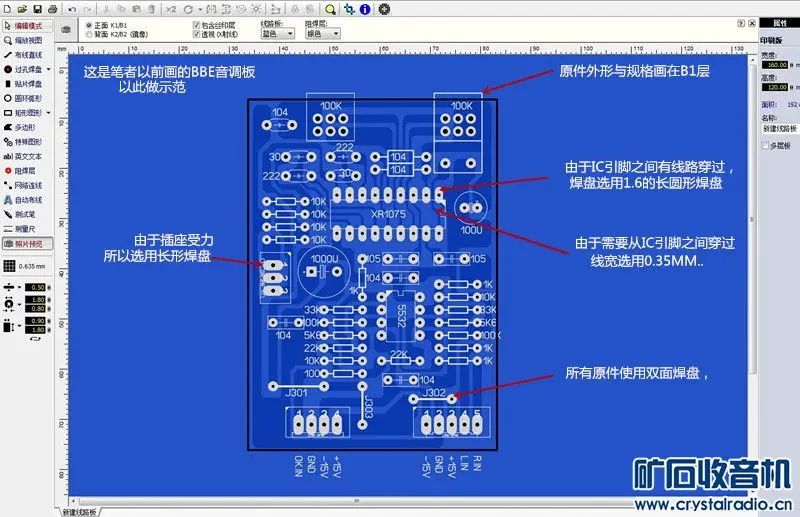

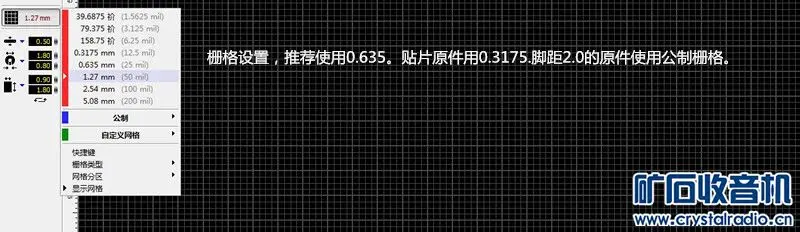

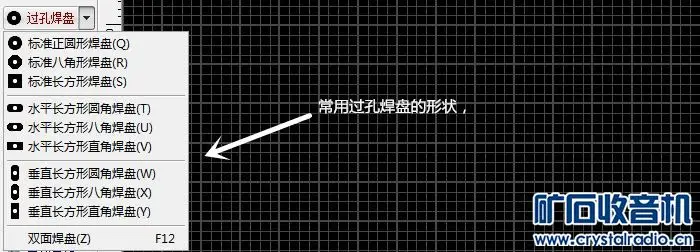

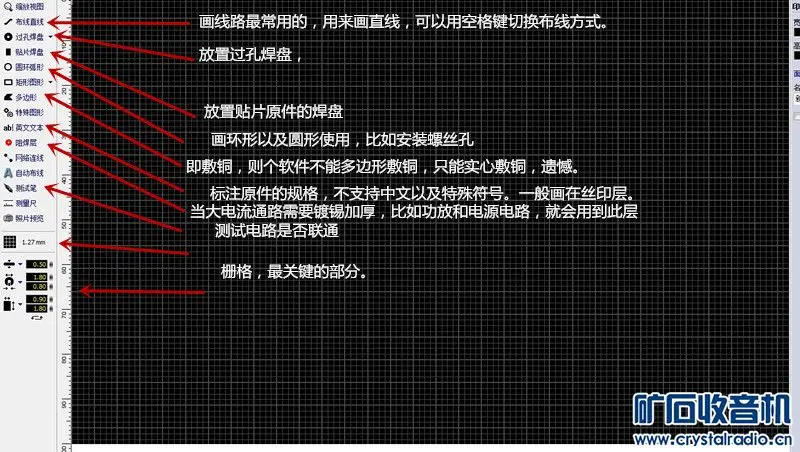

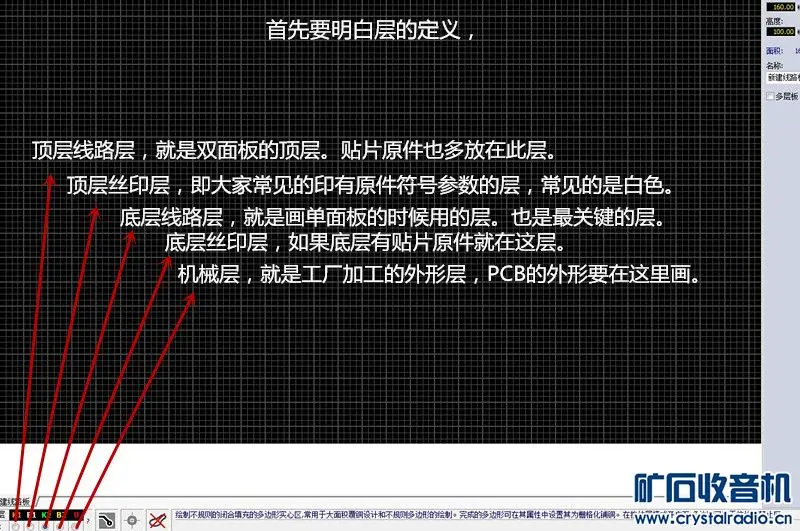

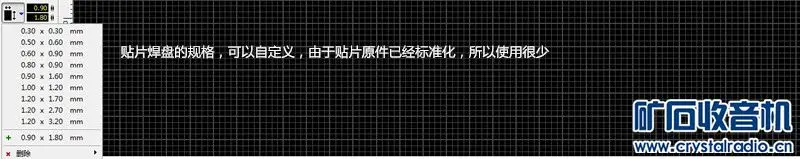

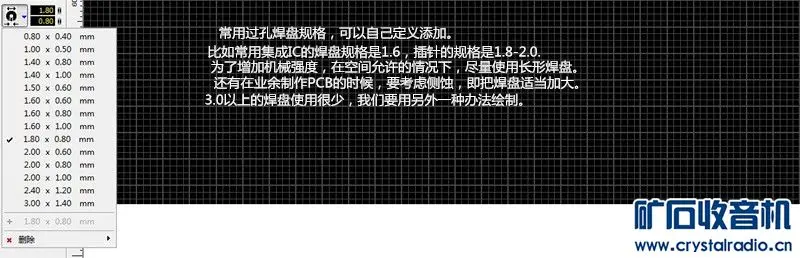

网上现在的Sprint Layout 软件有5.0版和6.0版。6.0版加入了很多5.0没有的功能并且向下兼容。所以这里就以6.0版为例,向大家介绍。
【软件资源】(复制链接下载) 链接: http://pan.baidu.com/s/1eQtF14m 密码: vja8 文件: Sprint-Layout 6.0 绿色汉化完整版.rar 大小: 3557812 字节 修改时间: 2014年3月12日, 12:23:10 MD5: 9988CBEF51A2303B7C5A797CCACDEEAF SHA1: 9A68F286E83683F01E512198BFC122F3BA995FCC CRC32: 828AEF9B
