新手第一次Layout：能挑出多少问题？经验分享

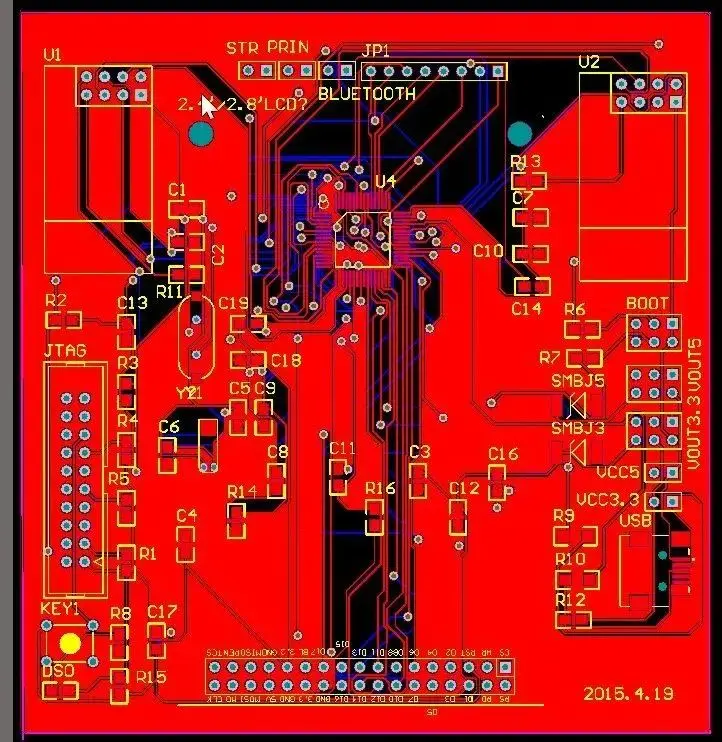

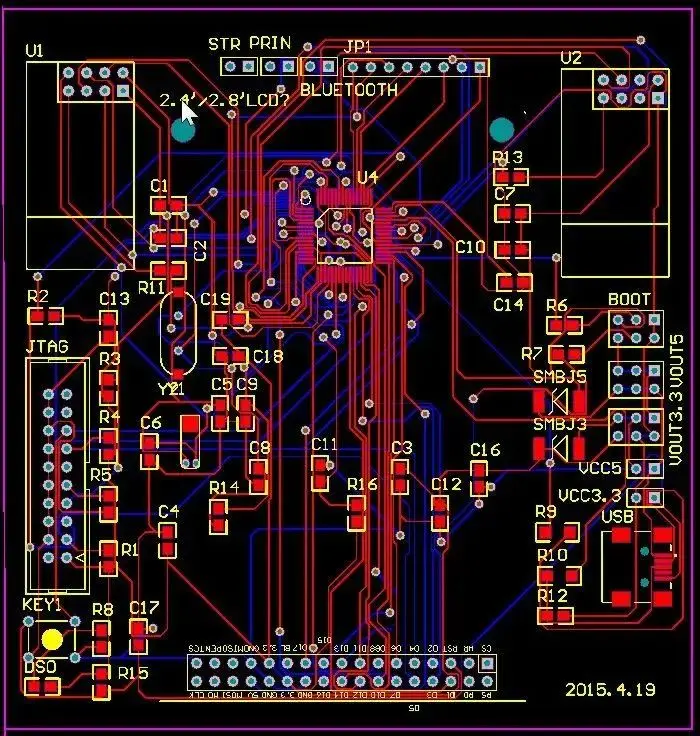

有一个新手工程师在论坛上发了一篇帖子，把自己的处女PCB布线图贴出来。

如果不看其他网友的评论，你能看出多少问题呢？ 可以在留言区和我们互动哦~

帖子里他还提出了自己的小见解：

问一下，我觉得自动布线挺好用的啊，只要布局好了，规则设置好了，很快就能生成图，为什么都说自动布线不好？

从他发帖内容来看，他可能是还想求赞，结果被批得惨不忍睹。

网友评论

网友A：

给你的建议：

1、MCU的去耦电容必须放在芯片引脚附近，放远就没用了，不如不加；

2、虽然是2层板子，但是也养成好习惯吧，打孔扇出在先，布线在后，不要布的走不了，在打孔，孔都是歪歪扭扭的躲线，你画8层的时候就会受益了；

3、晶振尽量靠近CPU引脚，且下面不要有走线，晶振引线包地，还有在晶振回路上尽量让一让，不要让他的电流回路多绕，对了，你还打过孔在晶振这；

4、千万不要自动布线，惨不忍睹。

网友B：那usb反了吧。

网友C：关键是规则，你能给出个规则让我们大家看看吗？

网友D：从来没用过自动布线...

网友E：花50打个板子出来就知道你应该改进什么了。

他的板子确实槽点很多，老工程师一眼也能看出的问题，但是他却完全没有发觉。

那么，除了慢慢累积经验之外，新手工程师有什么办法自己检查么？

新手工程师查板神器

新手工程师不用求助别人，通过第三方一款免费的软件就可以自己检查。也强烈推荐给大家！

它能够直接导入PCB文件，支持解析 Allegro、Altium、Protel、PADS、ODB、Gerber等格式。

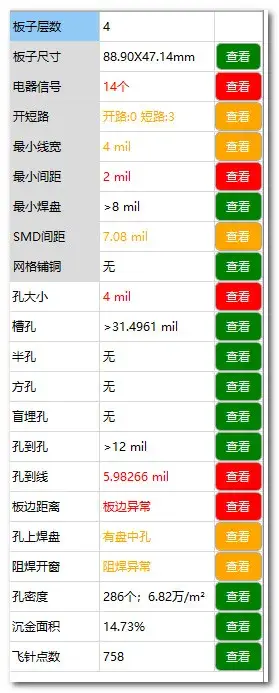

导入文件后，就可以一键分析PCB存在的问题，显示红色的是有潜在设计隐患的，点击查看即可定位到问题。

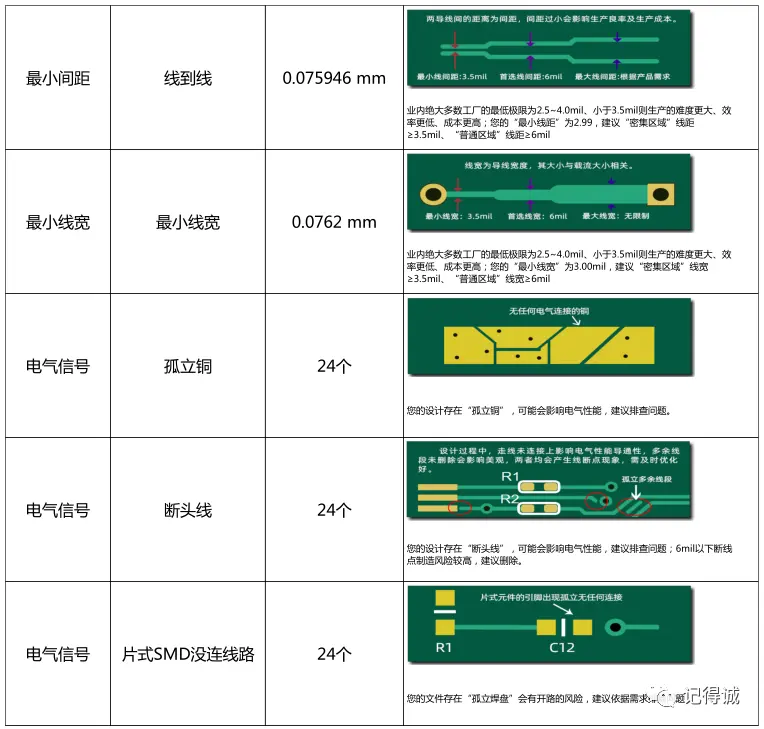

可以直接生成检测报告，可以看到详细的隐患说明。

全中文界面，上手基本没有任何难度。如果在使用中有什么不明白的地方，添加他们的在线客服，还可以实时答疑！简直不要太方便！

强烈推荐大家下载试用这个软件，导入最近的自己的PCB进行测试，这样可以在自我学习中成长，能真正起到提高我们的设计经验的作用。

本软件和AD、阿狸狗一样，也是电脑端使用的哈。

软件下载地址（请复制到电脑端浏览器下载）：

https://dfm.elecfans.com/uploads/software/promoter/hqdfm_zoumengyu.zip
