AD13总线绘制指南:网络标签与信号分组策略 ‌

对于电子设计人员,如何绘制pcb中的总线是一个常见问题。altium designer 13提供了一种简便且强大的方法来完成此任务。在本教程中,php小编柚子将详细介绍altium designer 13中绘制总线的步骤,指导您从头到尾完成整个过程,让您轻松掌握总线绘制技巧。

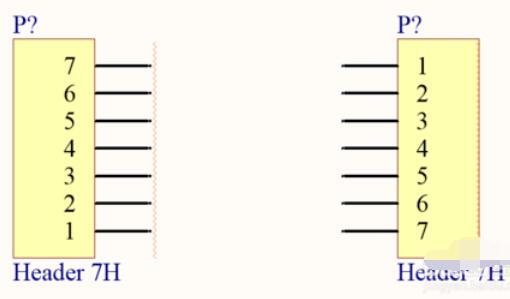

打开Altium designer,放置两个相连的器件

Altium Designer 13绘制总线的详细操作步骤

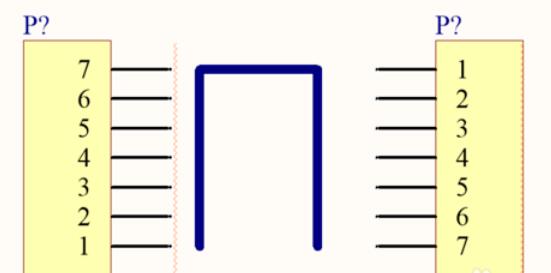

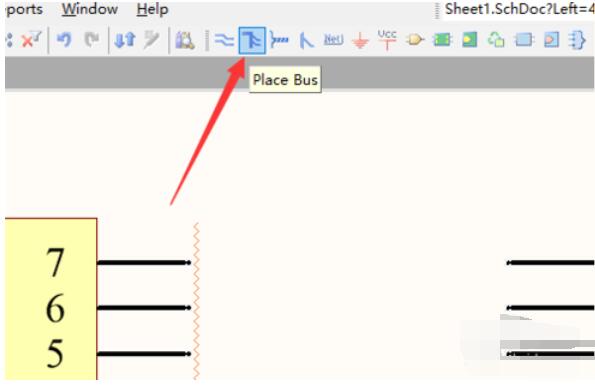

选择总线进行绘制

Altium Designer 13绘制总线的详细操作步骤

绘制完成后,加入总线入口

Altium Designer 13绘制总线的详细操作步骤Altium Designer 13绘制总线的详细操作步骤

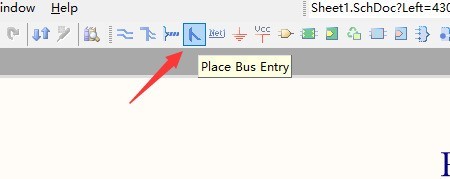

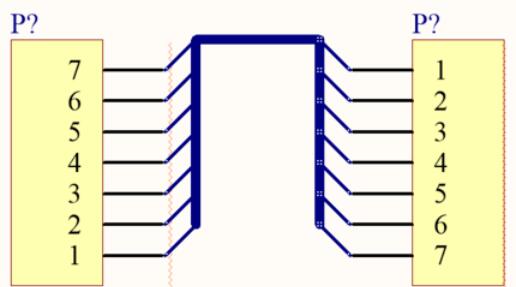

绘制总线入口

Altium Designer 13绘制总线的详细操作步骤

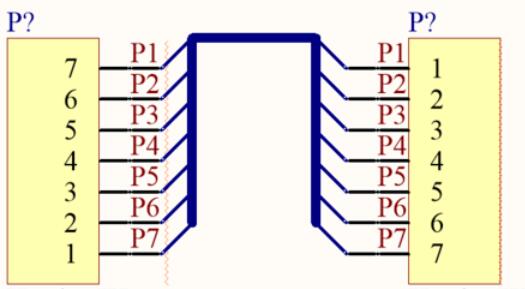

添加网络标号

Altium Designer 13绘制总线的详细操作步骤

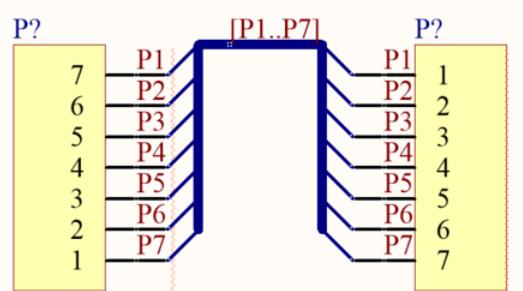

添加总线标号

Altium Designer 13绘制总线的详细操作步骤

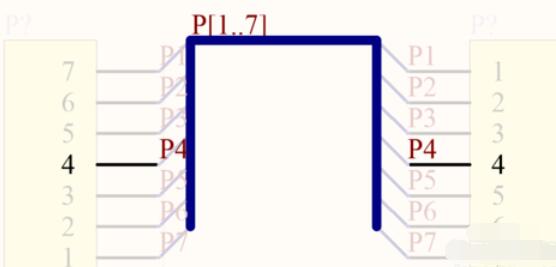

使用alt键产生高亮,检查是否连接

Altium Designer 13绘制总线的详细操作步骤
