AD13铺铜操作详解：网络关联与避让规则设置 ‌

想要在altium designer 13中进行铺铜设计，却不知从何下手？别着急，php小编小新特地整理了一份详细指南，从基础设置到高级技巧，一步步带你掌握铺铜设计的精髓。本指南将详细介绍铺铜设计的各个方面，让你快速上手，提升设计效率。快来继续阅读，解锁altium designer 13铺铜设计的奥秘吧！

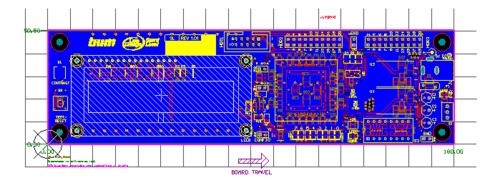

第一步，首先打开一块电路板，最好是刚画完，未经过铺铜处理的，如下图所示

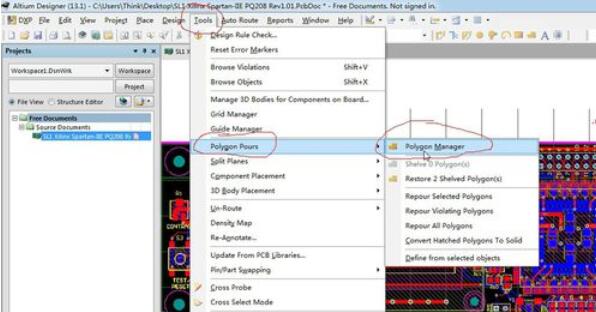

第二步，如何进行铺铜，执行f tools-polygon pours-polygon manager,如下图所示

第三步，上步完成后会出现下面的铺铜管理对话框，在上面空白处 单击鼠标右键，弹出如下所示对话框，按如下图所示进行配置

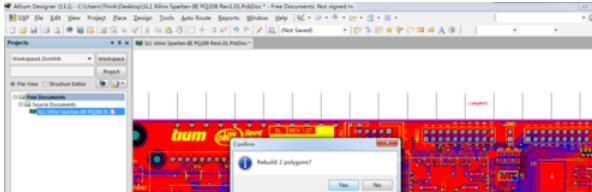

第四步，配置完后，点击下面的OK进行确定，会弹出如下的对话框，YES,这样电脑软件就会自动进行铺铜处理

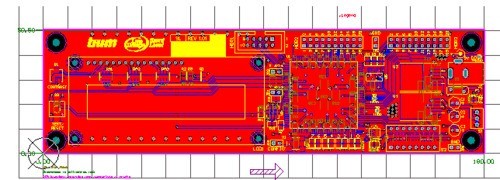

最后，下面两块是电路板上面和下面铺铜完成后的效果图，铺铜就此完成，是不是很简单，赶快试试吧
