AD13元件自动标号：Annotate工具批处理技巧 ‌

想快速为 altium designer 13 中的元件标号？不要错过这个技巧！php小编鱼仔为大家揭晓 altium designer 13 中快速标号元件的秘诀。通过简单易懂的步骤，您将学会高效地为设计中的每个元件分配唯一的标号。

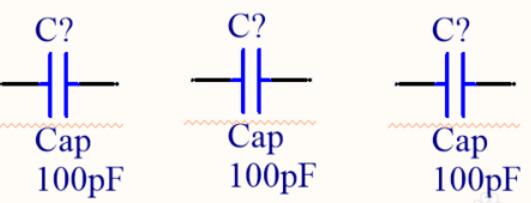

在我们放置元件在原理图中的时候，许多没有编辑序号的元件很多，手动标号很麻烦，我来介绍一下如何快速标号

a

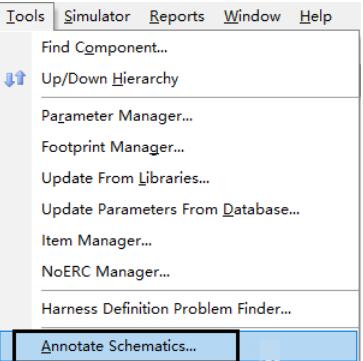

点击Tools 选择annotate schematic

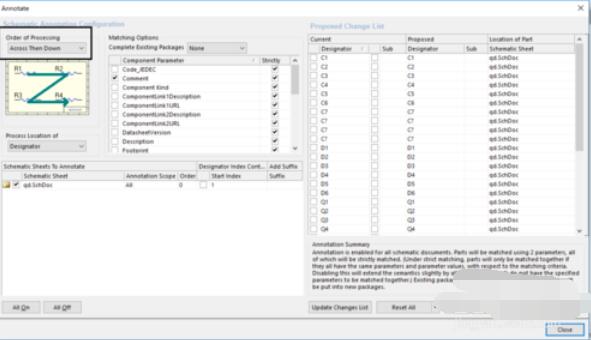

在弹出的对话框上选择标号的顺序

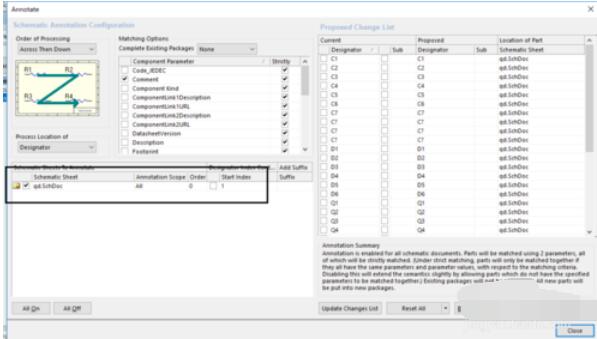

选择要标号的原理图

点击更新列表,再点击改变

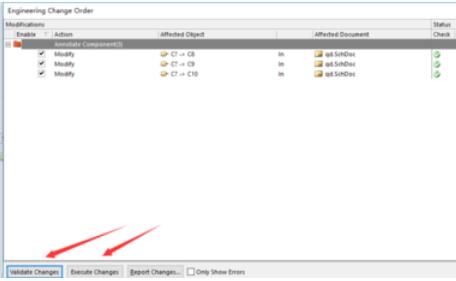

再在弹出的对话框点击validate change,之后点击执行改变

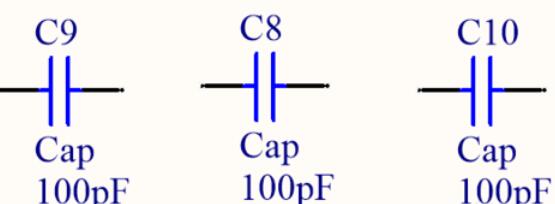

返回到原理图中,元器件已经自动标号完成

以上就是Altium Designer 13中元件快速标号的技巧分享的详细内容，更多请关注php中文网其它相关文章！
