AD文件格式全解析：类型与用途

AD各种文件格式

.SchLib：原理图元器件库文件
.PCBLib：PCB元器件库文件
.IntLib：元器件集成库文件

.SchDoc：电路原理图文件
.PcbDoc：PCB印制电路板文件

.LibPkg：集成库工程文件
.PRJPCB：PCB项目工程文件
.PRJFPG：FPGA项目工程文件

一、库文件：.SchLib & .PCBLib $ .IntLib 的区别

1. .SchLib：是Protel DXP文件的图纸文件格式，只集成了原理图，没有集成PCB封装。
2. .PCBLib：是Protel DXP文件的标准文件格式，只集成了PCB封装，没有集成原理图。
3. .IntLib：.是Protel DXP文件的模板文件格式，既集成了原理图，也集成了PCB封装。

二、怎么将.pcblib与.schlib关联起来？

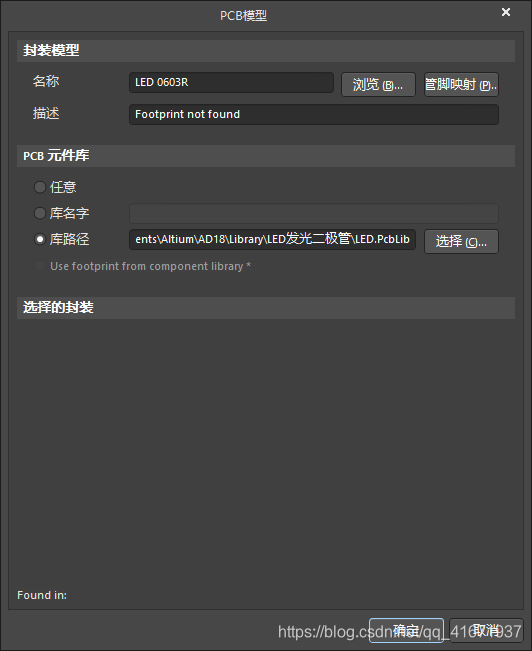

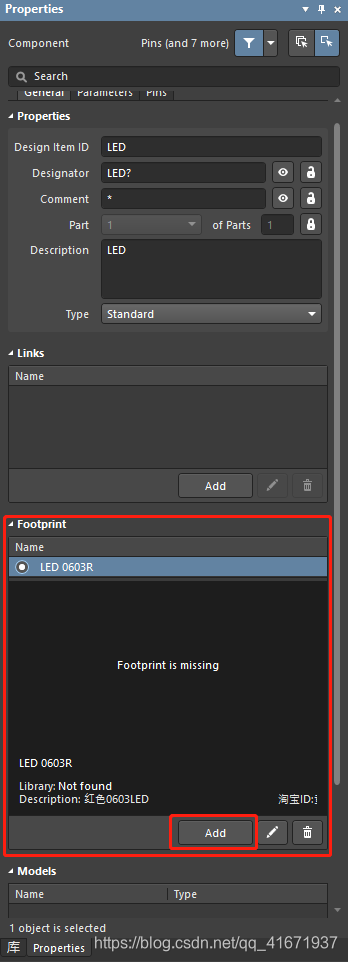

在.SchLib库中选中要关联封装的原理图器件，在 properties 栏里的 Footprint 栏点击 add 添加封装

三、.LibPkg怎么生成.IntLib

将.LibPkg文件编译之后，其output文件夹会自动生成.IntLib文件
