Protel 99 SE与AD:有铜孔及槽制作技巧

PROTEL的金属槽孔做法:

Protel 99 SE和AD有铜孔及有铜槽做法重点强调下图3这种画法不可取,此画法分歧,如槽形框线(粉色线),不同板框线一个层,

   会漏掉框线成品实际只开一个孔。

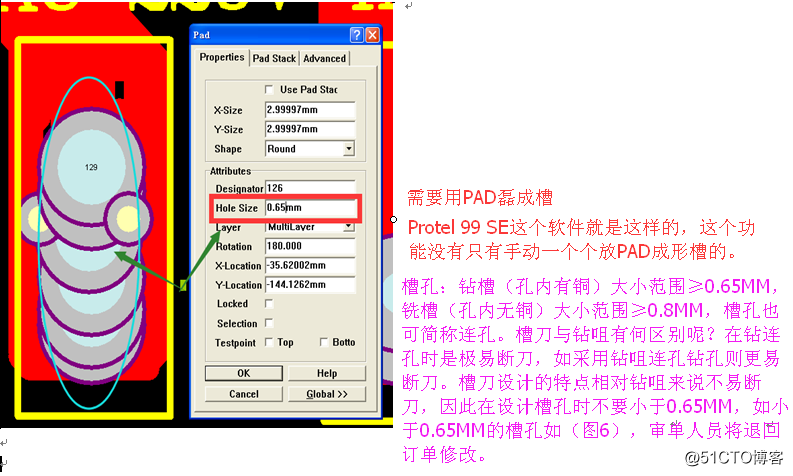

建议Protel 99 SE设计长条槽采取下图,用Pad一个个孔叠加成一个长条槽。

   虽画时需要点时间,但这个成品就是您所要的效果,因软件自身有限请按下图规范化设计。

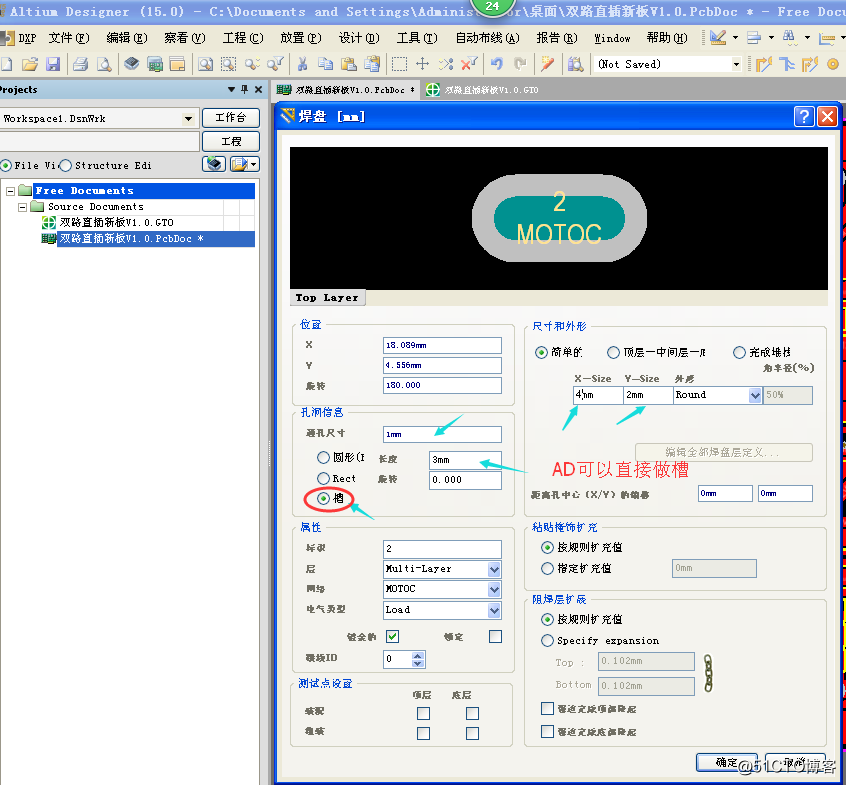

AD可以直接画出槽如下图:

   此软件可以选择Slot设计槽很方便,如下图:

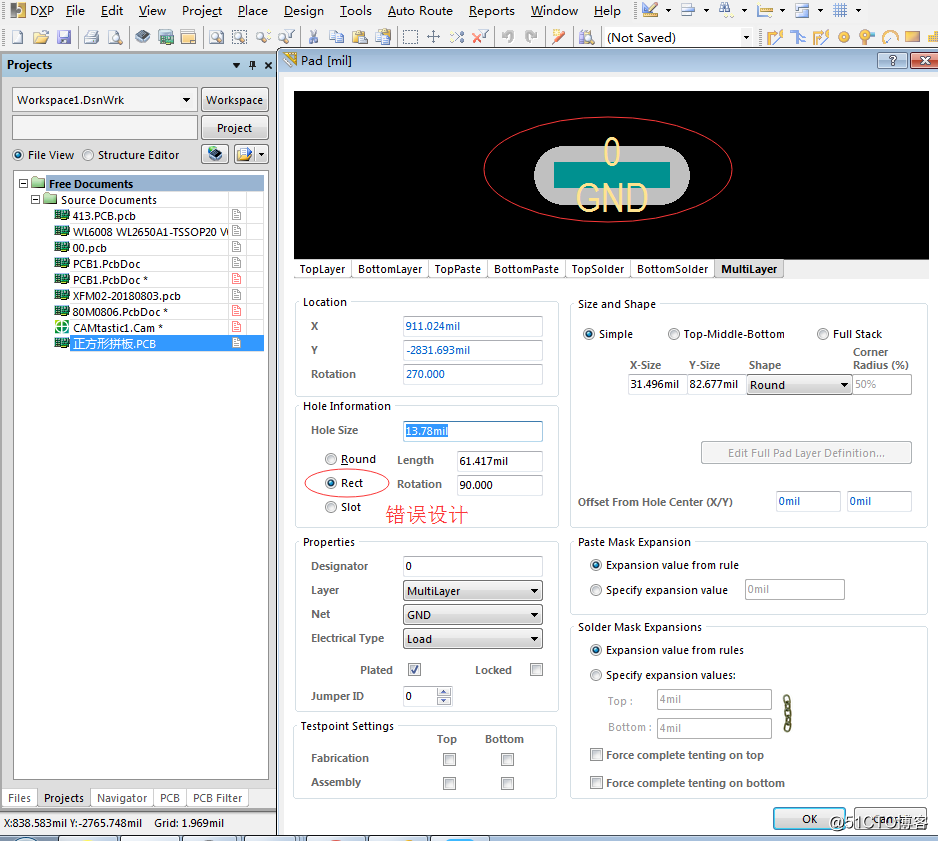

强调Rect(方孔槽请不要用),您画出来生产实际作业也无法满足90度的直角。

Protel 99 SE和AD有铜孔及有铜槽做法

默认做成椭圆形圆孔、圆槽(由生产工艺造成,图中方孔,方槽是靠锣及钻出来的,而锣刀及钻刀本身有一个直径

   (如1.6 mm、1.8 mm的锣刀及钻刀),因此方孔的各边角会产生以1.6 mm或1.8 mm为直径的45度的圆角)

   直角用圆刀成形余下没有成形到位,角的大小公式:孔大小*0.2
Protel 99 SE和AD有铜孔及有铜槽做法
