3DCS条件浮动装配操作详解

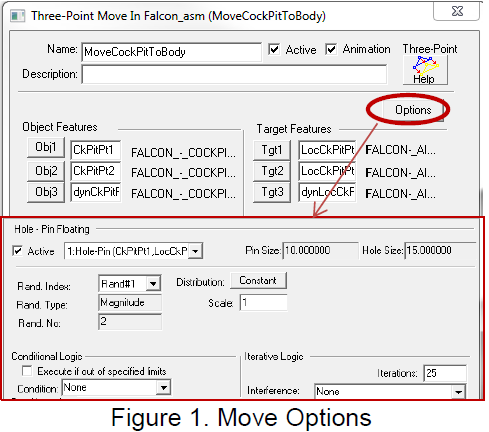

             在3DCS中，大多数的装配操作（moves) 都有用于提供多种类型的条件处理的选项面板，如图1所示。今天我们来关注一下迭代逻辑功能，该功能会在可用的装配间隙范围内重复的浮动对象零件直到满足我们设定的条件为止。

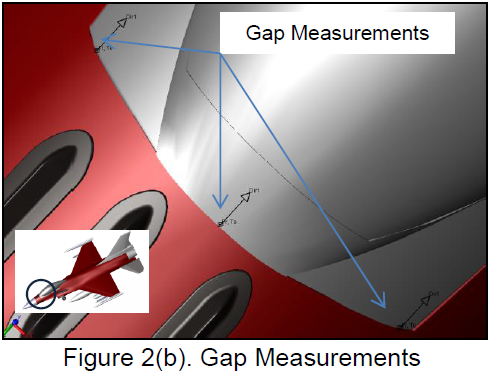

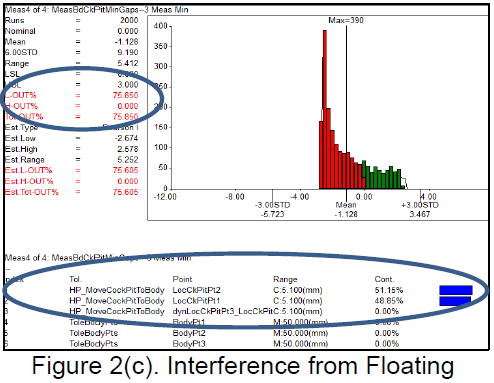

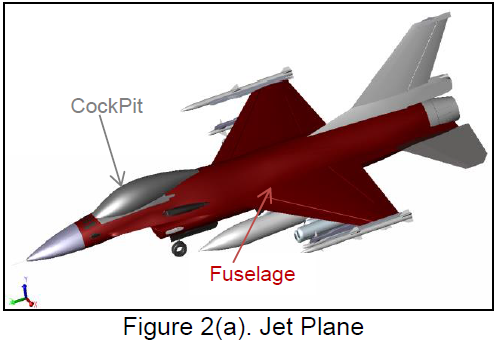

       有些时候，装配浮动会在对象零件和目标零件之间引起出乎预料的干涉，就像下面的这个例子，在机身和驾驶舱之间形成和间隙干涉，如图2(a-c)所示。

       为了避免干涉，我们应该使用3DCS中选项面板中的迭代逻辑功能如图3所示。

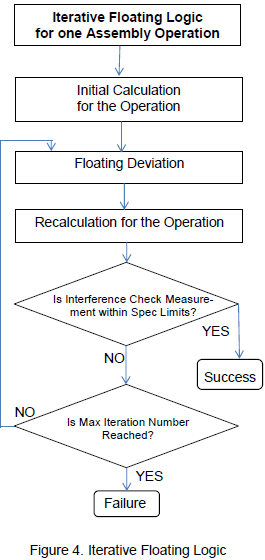

       装配操作可能会在装配间隙范围内持续的浮动对象零件直到两个条件中的一个得到了满足：或者干涉检查的测量要求范围得到满足，或者指定的迭代次数上限已经达到，参见图3。图4说明了迭代功能的实现逻辑。

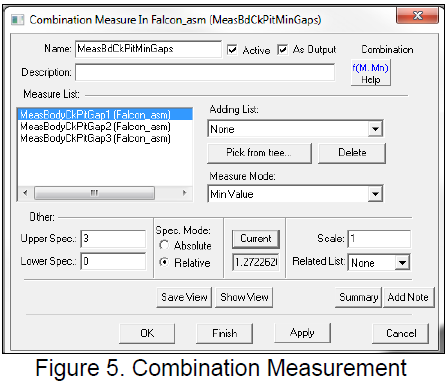

       在这个模型当中，定义了三个间隙测量，还有一个结合测量用来找出三个间隙测量的最小值，如图5所示，这个结合测量用于图3当中的干涉检查测量

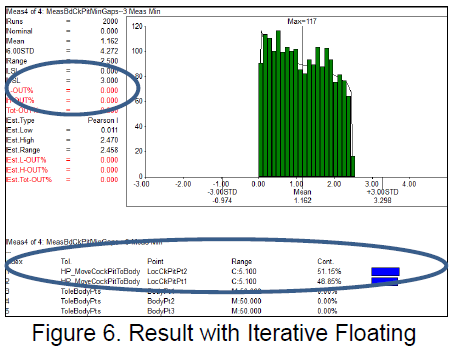

       依据干涉检查执行迭代逻辑之后，分析结果显示测量干涉已经被清除，见图6。
