Altium Designer 18原理图设计操作手册

要画原理图首先当然是放置元器件了,接下来都是在英文输入法的情况下


元器件放置的操作有:

  • 按X水平翻转
  • 按Y垂直翻转
  • 按住shift不动,鼠标右键拖动元器件可以快速复 制
  • 关于移动元器件可以通过键入坐标的方式,选中元器件,按M,选择通过X,Y移动对象
  • 关于框选对象:鼠标一直按住,从左上向右下方框选要全部选择器件;鼠标一直按住,从右下向左上框选只需要部分选中对象即可。
  • 关于器件对齐 可以按图示标记选择要对齐的操作,也可以按快捷键A利用好水平分布垂直分布可以让你效率翻倍
  • M S组合是格点对齐,这种需要肉眼对齐
  • ctrl+w可以快速绘制导线

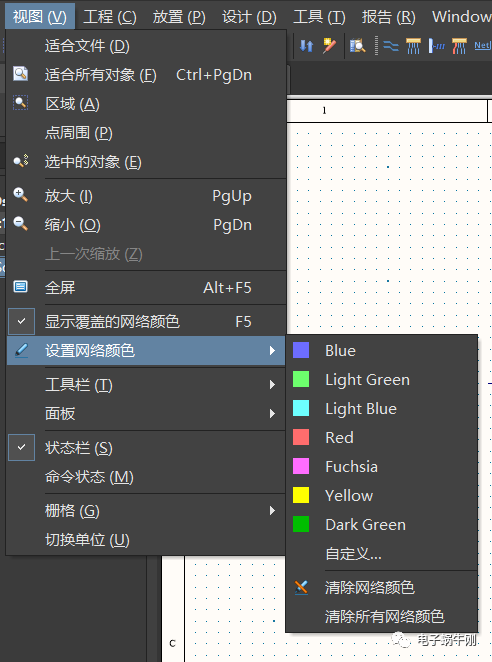

可以绘制网络颜色让你的设计更加清晰

  • 按住alt 点击某一元件可以高亮显示



关于器件连接主要有四种方式:



第一种:是单页原理图连接


第二种:是跨原理图连接


第三种:是单页和跨原理图都可以连接


第四种:是无视端口属性,可以连接以上三种的任意一种,也可以单页来连接也可以跨原理图连接

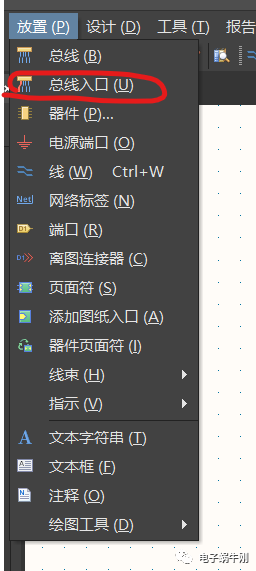

总线:放置总线可以增强原理图的可读性,但首先要放总线入口

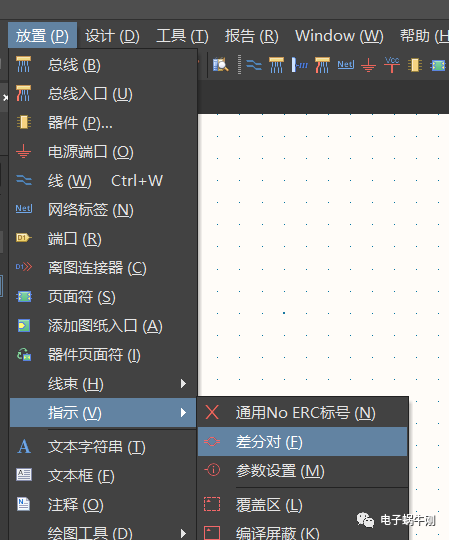

随后放置总线,主要适用于,并行信号入口,绘制差分线时,要在原理图上放置差分对,记得放置网络标号并且以_P和_N结尾。

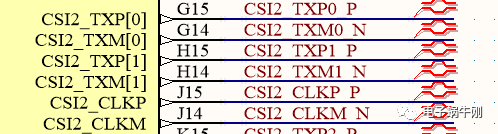

示例如下:


关于放置NO ERC就是相应的管脚或者连线不需要设置电气检查,编译的时候会跳过该引脚或者连线。


  • 按Table可以快速修改正在操作的参数
  • 查找元件按J,键入要查找元件的名称
  • 或者ctrl+f键入要查找的元件或者标号

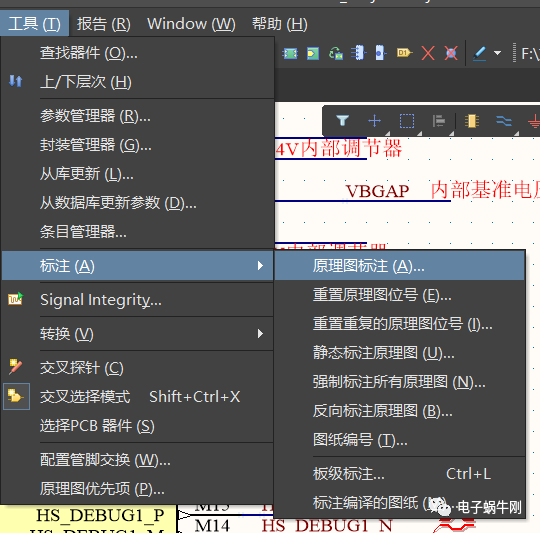

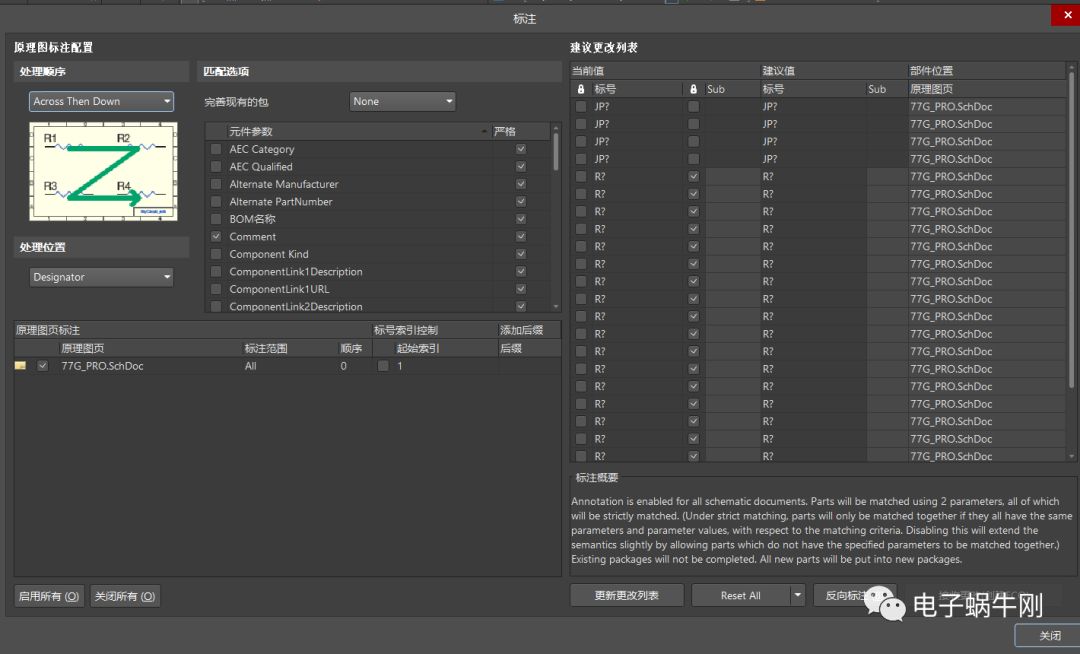

  • 关于元件标号的修改可以,点击“工具”如图示操作

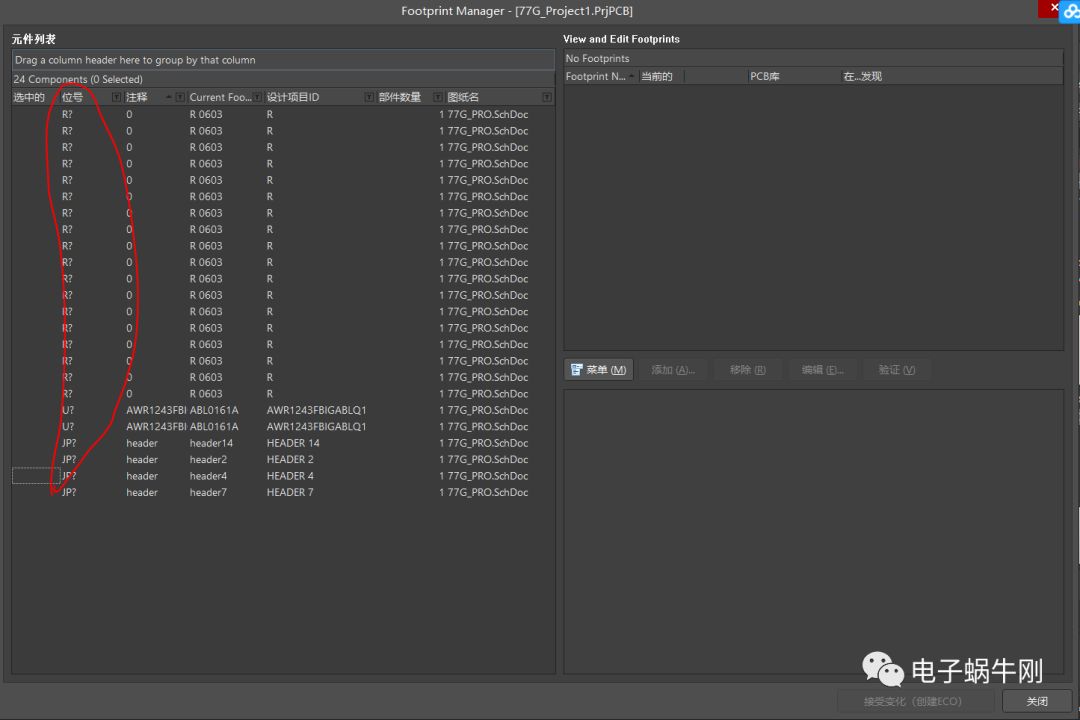

可以设置相应的元件标号或者:点击“工具”下的“封装管理器”


修改其位号。
