关于网络通信：
每一台电脑都有自己的ip地址，每台电脑上的网络应用程序都有自己的通信端口，
张三的电脑（ip：192.168.1.110）上有一个网络应用程序A（通信端口5000），
李四的电脑（ip：192.168.1.220）上有一个网络应用程序B（通信端口8000），
张三给李四发消息，首先你要知道李四的ip地址，向指定的ip（李四ip：192.168.1.220）发信息，
信息就发到了李四的电脑。
再指定一下发送的端口号（通信端口8000），信息就发到了李四电脑的网络应用程序B上。
TCP--一种网络通信方式而已。分为服务器（网络应用程序）和客户端（网络应用程序）.
对于网络模块而言实现网络通信最终还是使用的 LWIP
LWIP实际上是别人为了让小型网络设备实现网络通信,
而开发的低内存易移植的网络传输解析程序.
LWIP实现网络通信可以使用操作系统,也可以裸机
咱这节就使用 PCB控制块实现TCP服务器
登录后复制
#include "lwip/api.h" #include "lwip/err.h" #include "lwip/ip_addr.h" #include "lwip/dns.h" #include "lwip/igmp.h" #include "lwip/tcp.h"1.
登录后复制
err_t err = ERR_OK;//接收返回的错误信息1.登录后复制
struct tcp_pcb *tcp_pcb1 = tcp_new();//建立一个TCP控制块1.
登录后复制
//控制块绑定IP地址和端口号 err = tcp_bind(tcp_pcb1, IP_ADDR_ANY, 8080);//IP_ADDR_ANY:绑定本模块IP 8080:绑定8080端口 if (err == ERR_OK) {//没有错误 struct tcp_pcb *pcb1 = tcp_listen(tcp_pcb1);//启动监听 }1.
5.1手机APP连接模块无线

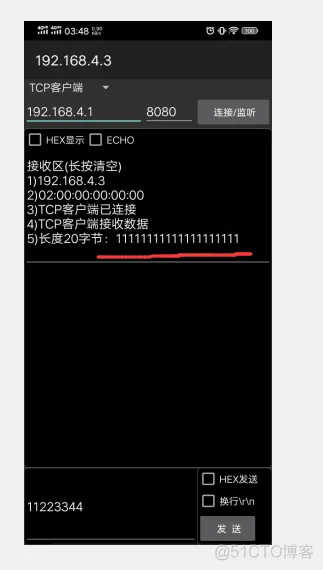

5.2 使用手机APP调试助手测试
安装调试助手
点击左上角菜单

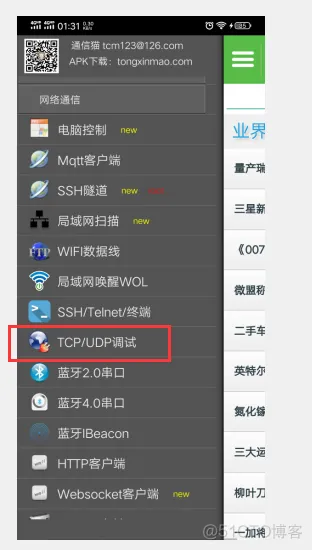

点击网络通信
选择 TCP/UDP通信
选择TCP客户端,IP地址192.168.4.1(8266默认IP)
端口号:8080
点击 连接
电脑连接8266无线
以后接收/发送数据都是通过获取的tcp_pcb
为了咱方便各个地方使用,咱定义一个公共的tcp_pcb
登录后复制
struct tcp_pcb *tcp_pcb_server;//定义一个TCP控制块1.
登录后复制

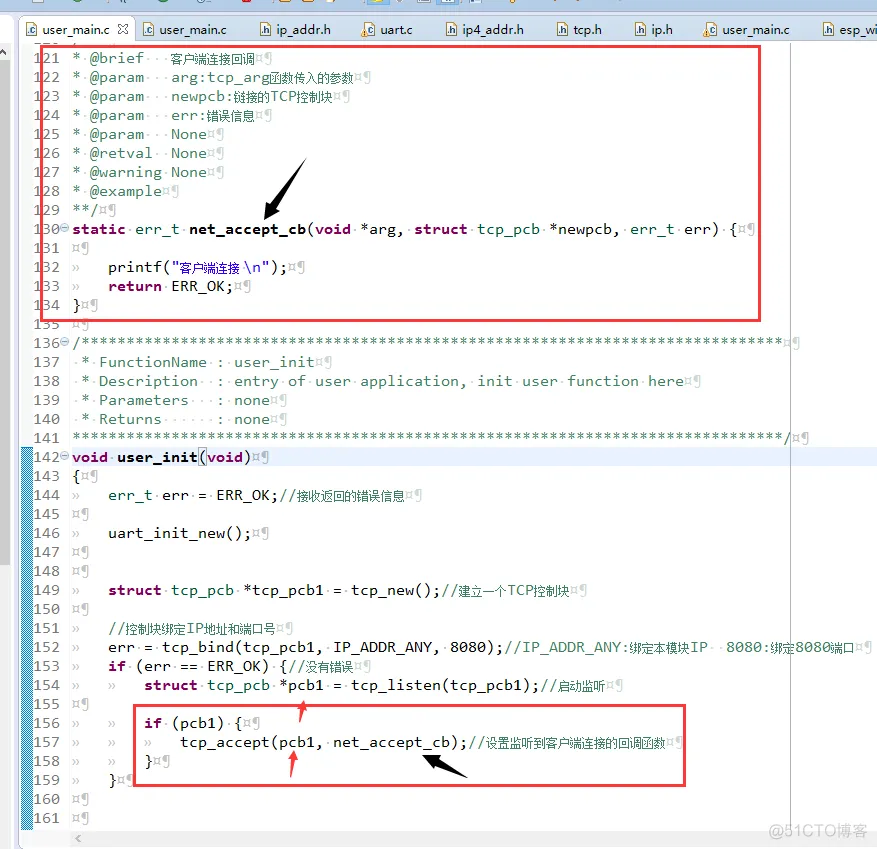

/** * @brief TCP接收数据 * @param arg:tcp_arg函数传入的参数 * * @param p:接收的数据缓存 * @param err:错误信息 * @param None * @retval None * @warning None * @example **/ static err_t net_tcp_recv_cb(void *arg, struct tcp_pcb *tpcb, struct pbuf *p, err_t err) { tcp_pcb_server = tpcb; if (!p || err!=ERR_OK) { if(p){ pbuf_free(p); } tcp_close(tcp_pcb_server);//关闭连接 return ERR_CLSD; } //固定处理 tcp_recved(tcp_pcb_server, p->tot_len);/*更新接收,告诉底层可以接着缓存数据了*/ pbuf_free(p);//释放链表 return ERR_OK; } /** * @brief TCP链接错误 * @param arg:tcp_arg函数传入的参数 * @param err:错误信息 * @param None * @param None * @retval None * @warning None * @example **/ static void net_err_cb(void *arg, err_t err) { tcp_pcb_server = (struct tcp_pcb*)arg; //tcp_arg传递了该参数 tcp_close(tcp_pcb_server);//关闭连接 tcp_pcb_server = NULL;//清空 } /** * @brief 客户端连接回调 * @param arg:tcp_arg函数传入的参数 * @param newpcb:链接的TCP控制块 * @param err:错误信息 * @param None * @retval None * @warning None * @example **/ static err_t net_accept_cb(void *arg, struct tcp_pcb *newpcb, err_t err) { tcp_pcb_server = newpcb;//赋值给定义的控制块 tcp_arg(newpcb, newpcb);//传递的arg参数为 tcp_pcb_server tcp_err(newpcb, net_err_cb);//错误回调 tcp_recv(newpcb, net_tcp_recv_cb);//接收数据回调 printf("客户端连接 \n"); return ERR_OK; }1.
登录后复制
#define TcpServerBuffLen 1460 u8 TcpServerBuff[TcpServerBuffLen];//接收缓存1.登录后复制
/** * @brief TCP接收数据 * @param arg:tcp_arg函数传入的参数 * * @param p:接收的数据缓存 * @param err:错误信息 * @param None * @retval None * @warning None * @example **/ static err_t net_tcp_recv_cb(void *arg, struct tcp_pcb *tpcb, struct pbuf *p, err_t err) { struct pbuf *q; u32 length = 0,i=0; tcp_pcb_server = tpcb; if (!p || err!=ERR_OK) { if(p){ pbuf_free(p); } tcp_close(tcp_pcb_server);//关闭连接 return ERR_CLSD; } //接收TCP数据(固定处理) for(q=p;q!=NULL;q=q->next) { if(q->len > (TcpServerBuffLen-length))//接收的数据个数大于了数组可以接收的数据个数 memcpy(TcpServerBuff+length,q->payload,(TcpServerBuffLen-length));//只接收数组可以接收的数据个数 else memcpy(TcpServerBuff+length,q->payload,q->len);//接收TCP所有数据 length += q->len; if(length > TcpServerBuffLen) break; } /*串口输出接收的数据*/ for(i=0;i<length;i++){ uart_tx_one_char(UART0,TcpServerBuff[i]); } //固定处理 tcp_recved(tcp_pcb_server, p->tot_len);/*更新接收,告诉底层可以接着缓存数据了*/ pbuf_free(p);//释放链表 return ERR_OK; }1.说明:
对于初学者而言,有些地方不懂为什么这样做!
其实LWIP确实挺复杂的,咱们先学会用!
对于接收数据而言这样接收完全没有问题
大家可以直接先用即可,如果后期大家有时间可以慢慢的
了解LWIP
我只提示一下
LWIP存储数据使用的链表形式
假设数据来了,因为数据的个数不一定,而每一个链表存数据的个数都是有限的,
所以呢就出现了上图,把数据分割依次存入几个链表中
判断串口接收到一条完整的数据以后,把数据发给客户端
串口判断接收到一条完整的数据参考串口章节:

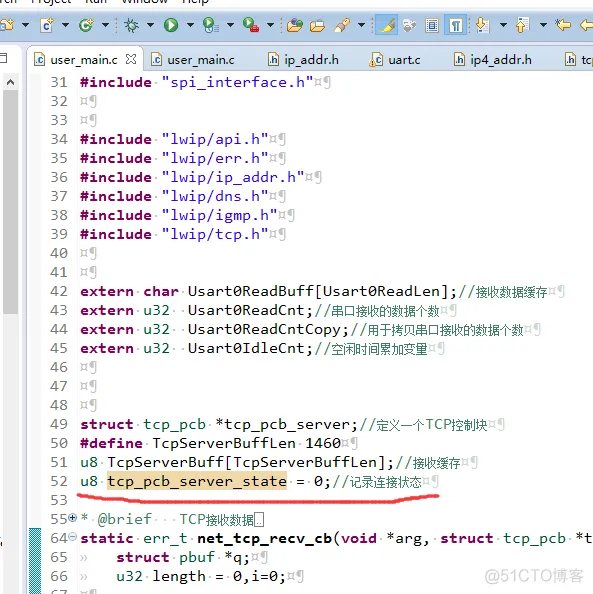

忘了一件事情,需要定义一个变量来判断客户端是不是连接了
接收回调里面
链接错误回调函数 和 客户端链接回调函数里面

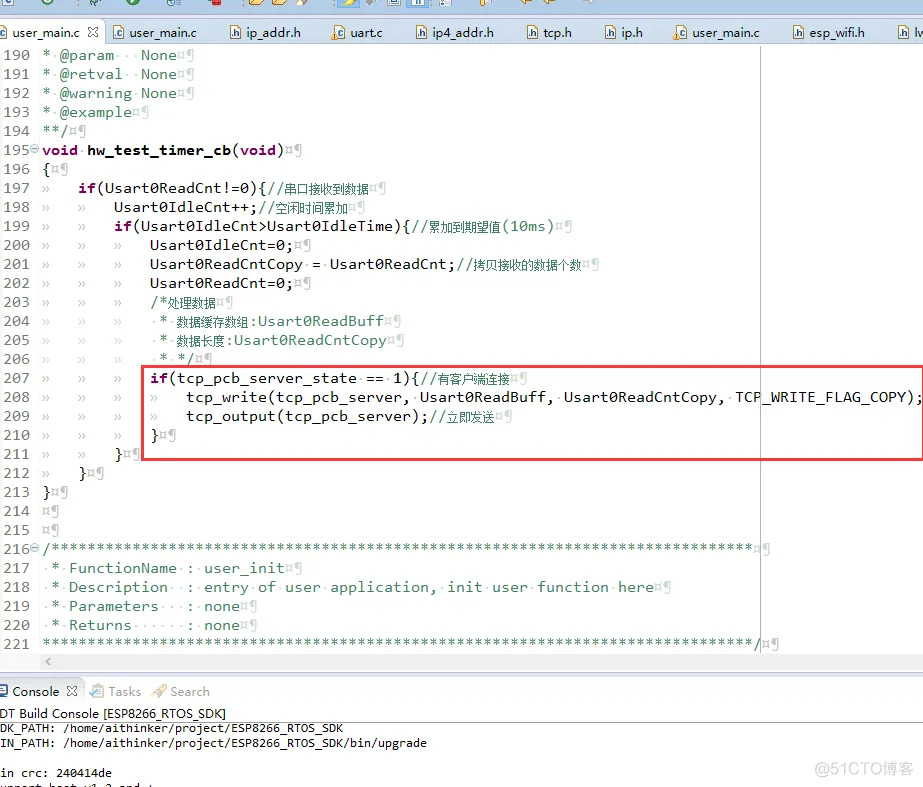

好接着写咱的串口数据转发给TCP客户端程序
