AR眼镜PCB生产设计方案详解

随着摄像头和人机交互等技术的发展，AR眼镜的体验得到了质的飞跃。AR眼镜正在朝着更小、更轻、更薄的方向发展，但与用户对高舒适度和沉浸感的需求还有一定的差距，其中一个关键因素就是AR眼镜的电路板设计。

客户提出了AR眼镜电路板的功能需求：

1)要能够运行Android 9.0或更高版本的系统，支持常见的导航、微信、QQ等应用软件的安装。

2)需要能够驱动双目OLED显示屏，并且以横屏显示。

3)要支持开关机按键，实现长按开机和长按关机的功能。

4)需要支持音频输出，实现立体声音频，包括左右各一个扬声器。扬声器功率为0.5瓦，同时要支持音量的加减控制。

5)需要支持3.7V的电池供电，并具备电源管理功能。

6)要支持Wifi、蓝牙和LTE，并提供天线接口和Nano SIM卡槽。

7)要支持导航所需的硬件和驱动，包括GPS、陀螺仪、地磁、惯导、重力感应和气压计等。

8)需要支持触摸板，实现类似鼠标的屏幕控制。

9)要支持USB-TypeC接口，用于电池充电和ADB调试。

10)需要支持摄像头输入功能。

11)需要支持MIC输入，以便实现语音控制功能。

12)要支持修改开机logo、Android开机动画和关机动画。

13)要支持预装APP。

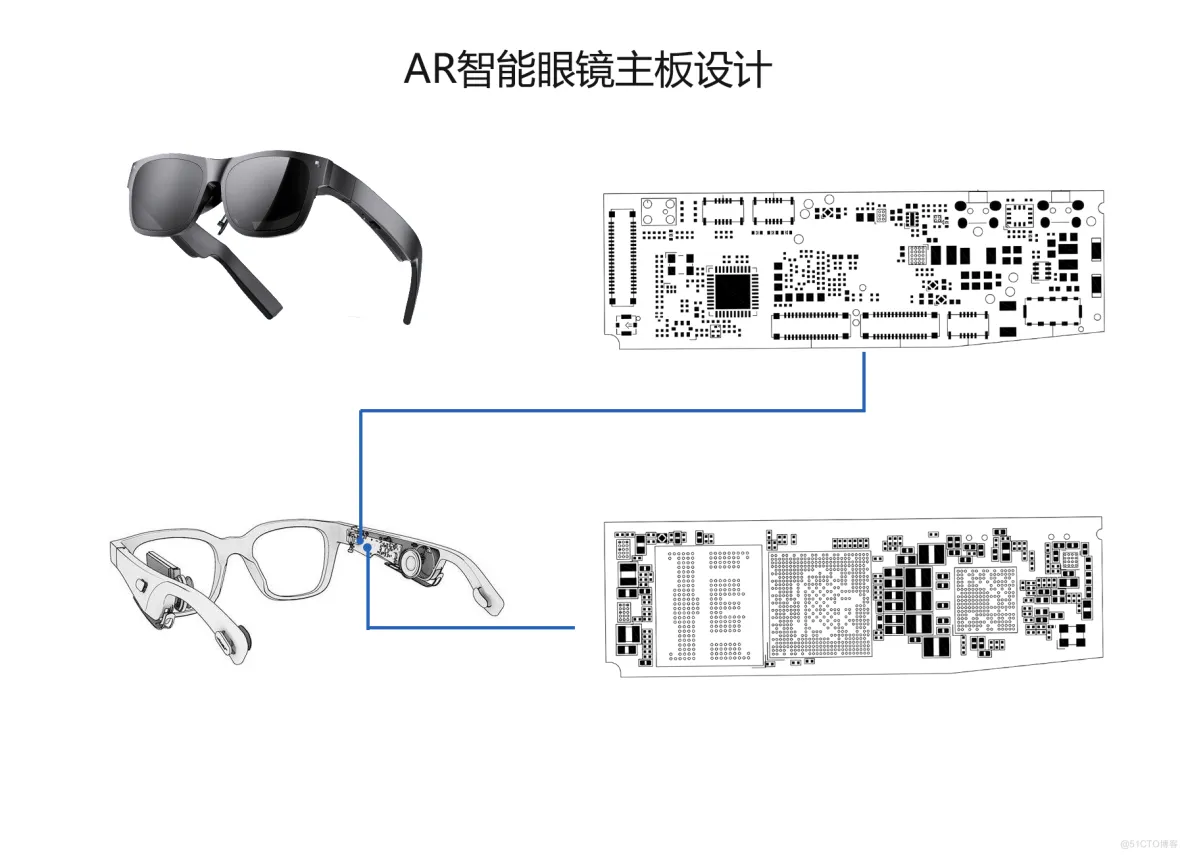

针对客户的需求，我们提供了一种AR智能眼镜PCB的解决方案。

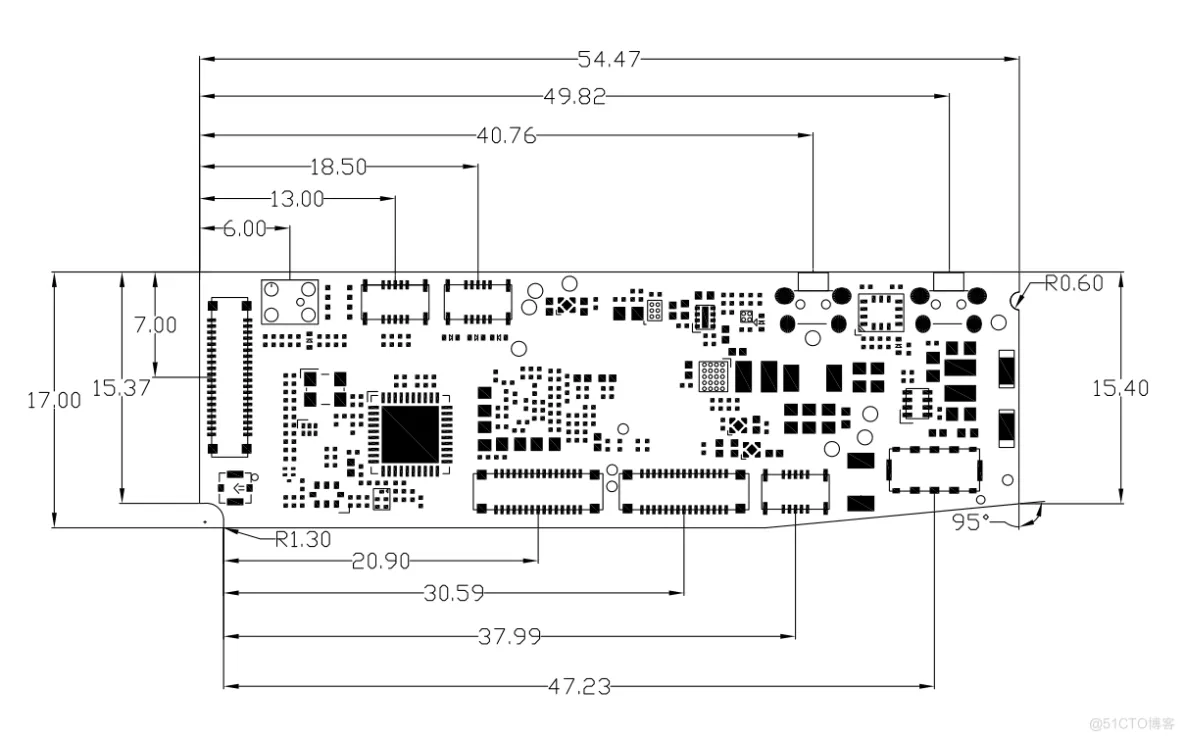

AR智能眼镜电路板的设计采用了铜基板和导热胶的组合，以实现良好的散热效果。该电路板基于联发科的硬件平台MTK6765八核处理器，具备低功耗和低发热的优势，并搭载Android 9.0操作系统。它支持光波导1080P显示和LVDS接口自由曲面显示，同时具备FDD和TDD的4G网络以及GSM电话和短信功能。还包括2.4G和5G双模WiFi模块、蓝牙通信模块、GPS和北斗定位模块。

该电路板支持双摄像头，具备宽动态和动态对焦功能，能够实现3米以内的人脸识别和OCR识别，并支持高清视频录制。此外，它还具备多路显示输出、多路视频输入、WiFi 6和千兆以太网的能力，提供了丰富的外设接口。

这种AR眼镜电路板设计方案能够满足客户的功能需求，为AR眼镜提供了强大的处理和显示能力，并具备良好的界面交互和触控控制体验。
