DesignSpark元器件搜索技巧与PCB快捷键

在设计和调试过程中，经常需要在PCB图上查找特定的元件，下面通过四种方法介绍如何通过Altium Designer快速查找PCB板上的元件。

工具/原料

• 笔记本电脑
• Altium Designer

方法/步骤

1. 打开一个项目，如下图所示；

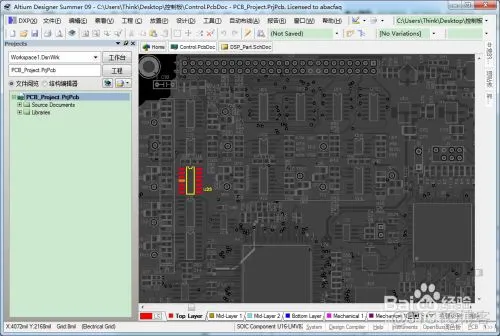

2. 方法一：在原理图的工具栏中点击“对文件进行交叉探测”的按钮，然后在SCH的原理图文件中点击相应元件（这儿是U23），这样，可以发现在PCB图中，相应元件在图中高亮显示。

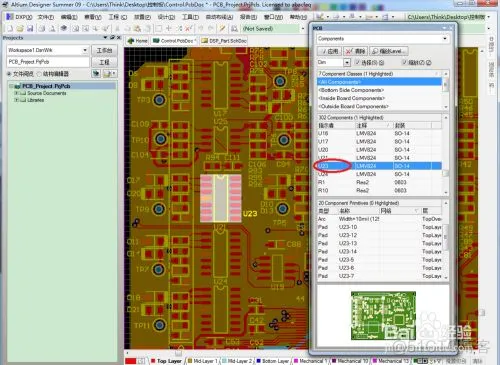

1. 方法二：进入到PCB图，在菜单栏中选择“察看—>工作区面板—>PCB—>PCB”，在弹出对话框中选择元件标号（这儿选择U23），可看到PCB图中相应元件有高亮显示。

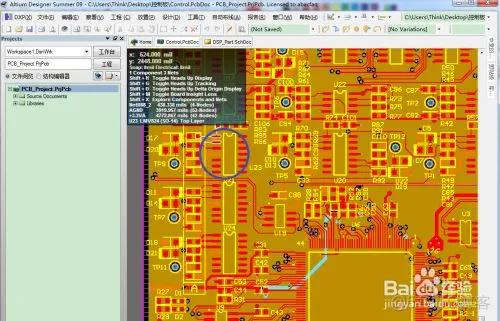

2. 方法三：进入到PCB图，在菜单栏中选择“编辑—>跳转—>器件”，会弹出对话框，输入相应元件标号（这儿，写上U23），则鼠标会移动到相应元件上。（这儿，由于截屏时没有截取下鼠标箭头，这儿用蓝色圆圈标明）


1. 方法四：其实是方法三的快捷方式，按下EJC（分别代表Edit、JUMP、CONPONENT），则会弹出对话框，键入U23，则鼠标会移动到相应元件处。
