AD18+STM32画板实战笔记与高效使用技巧

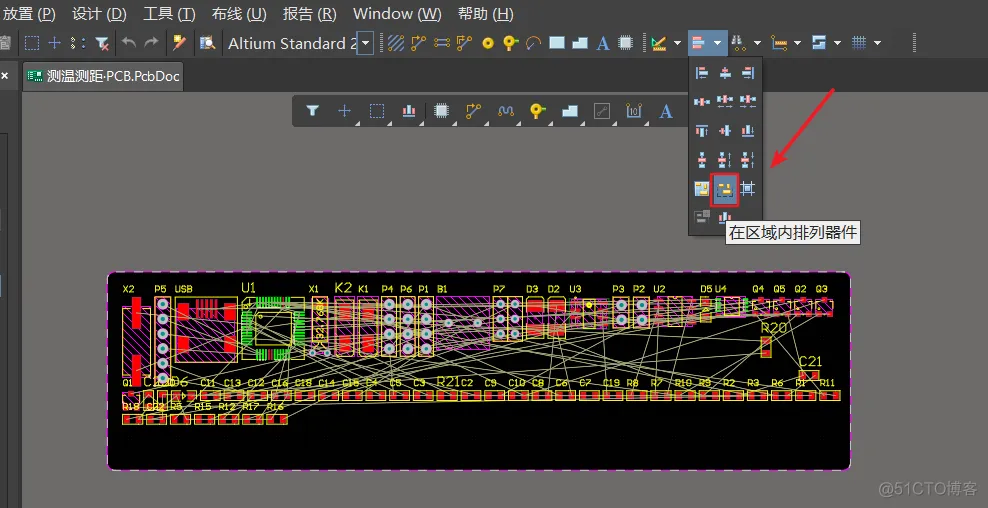

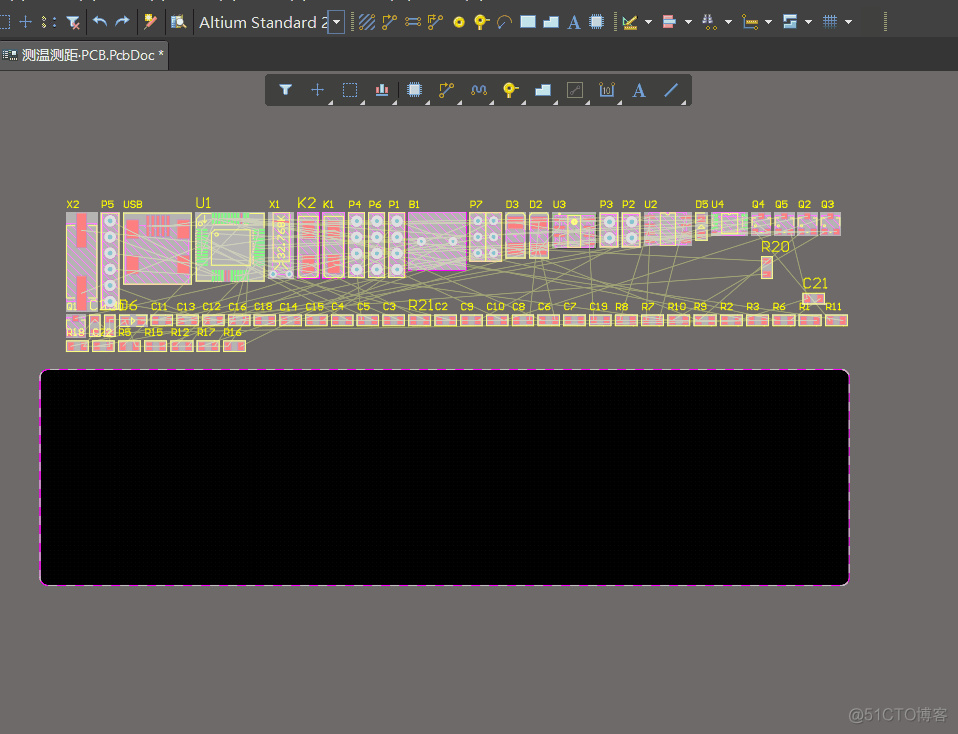

1、将PCB元器件排不到指定区域

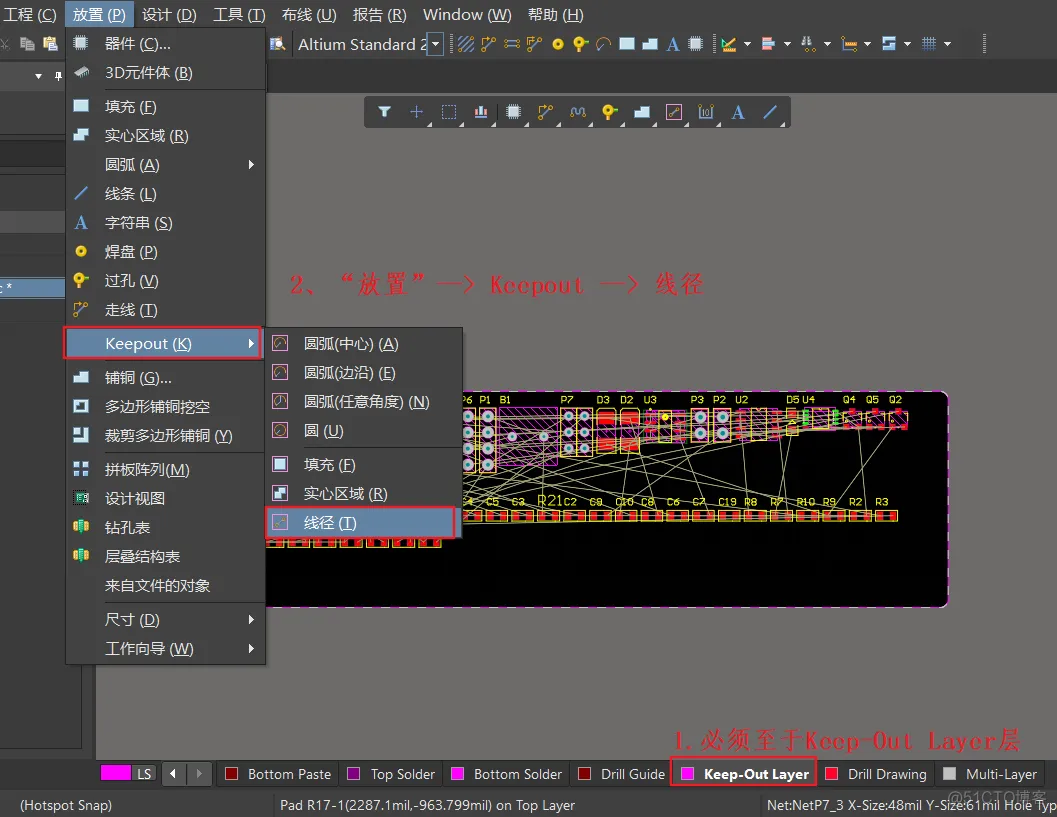

2、自定义PCB板子形状

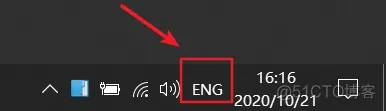

注意：必须要将输入法切换为英文输入法，只有在英文输入法下，在画板子的线时才能走快捷键走圆弧或者直角。

3、在原理图选中PCB中的元件并将其控制在指定区域

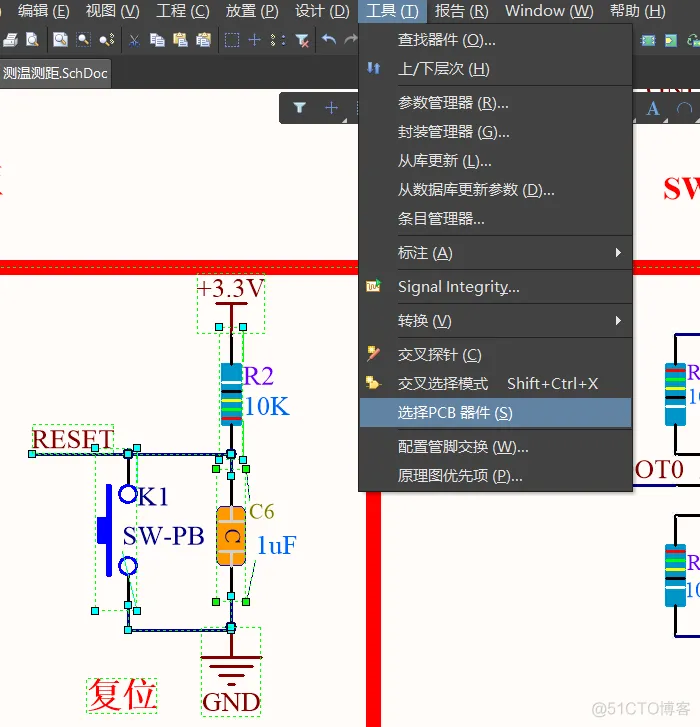

1. 在原理图中选中器件，之后点击菜单栏：​​。(或者在选中器件之后，按“T+S”)

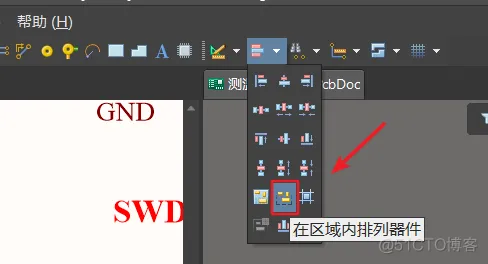

   2.跳转到PCB界面，元件一并选中。再按 T+O+L ，画一个框。

​

3.元件已经被规划到指定位置

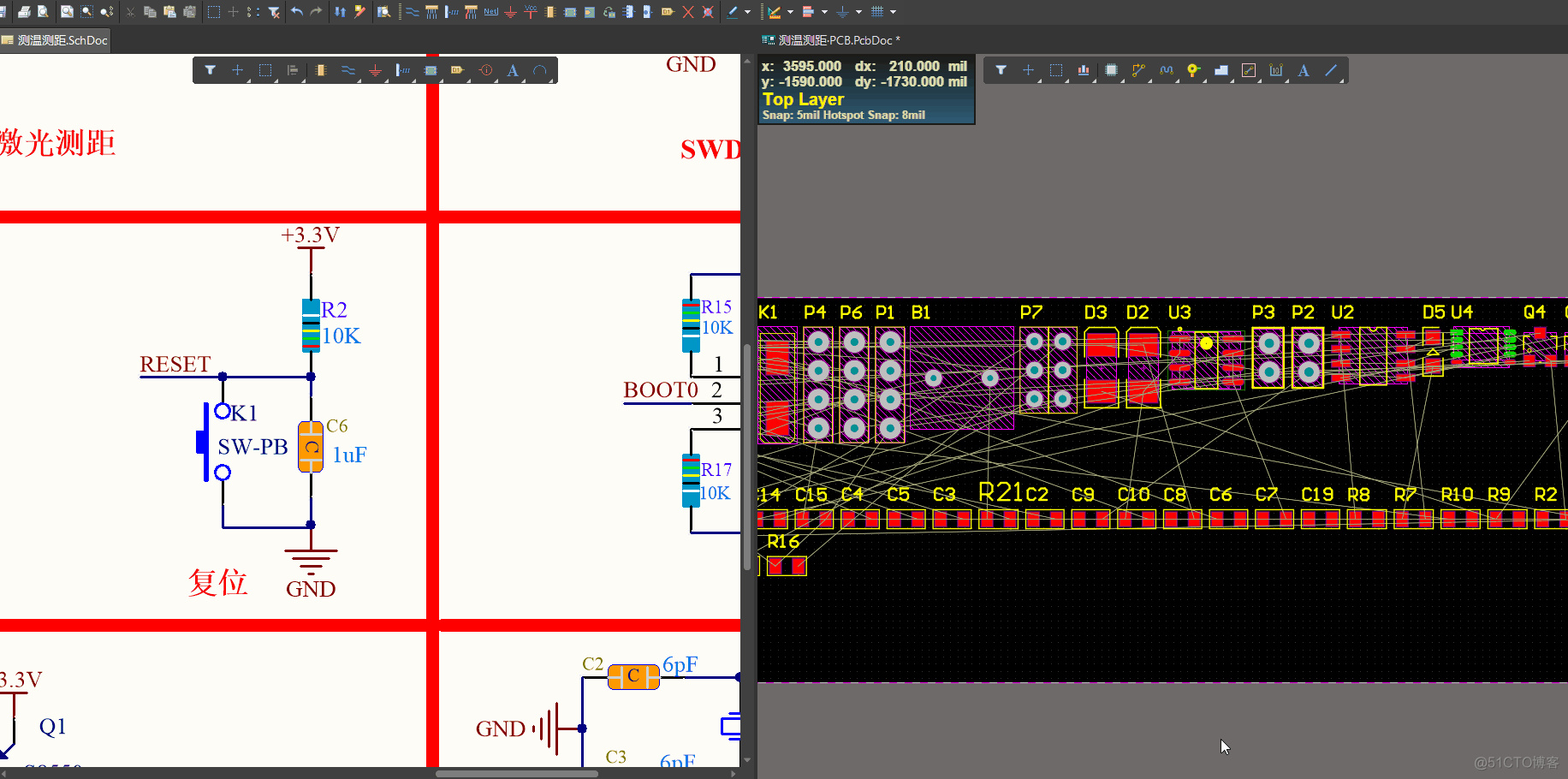

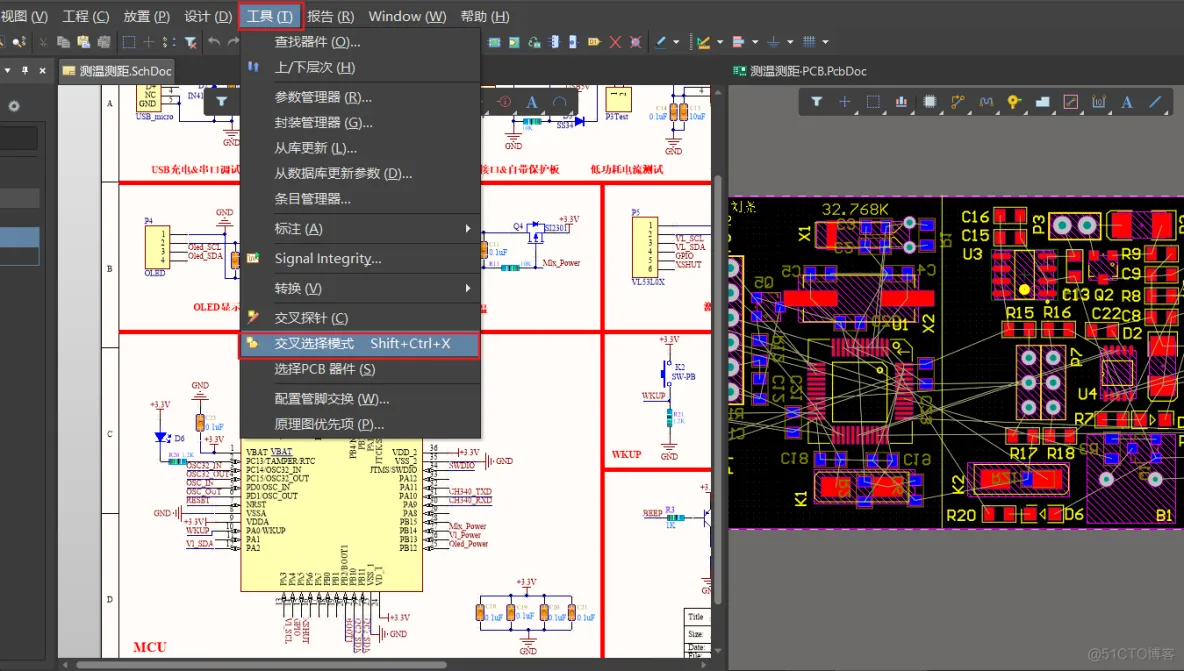

4 交叉选择模式

前言：在你绘制PCB的时候，是不是每个模块之间的电阻电容等各个器件难以区分，那么通过AD的交叉选择模式，我们可以快速的进行各个原理图期间之间的区分布局，更方便的看到每个模块之间的封装与器件，是我们绘制的一大神器

• 当你的鼠标点击或选中原理图上的器件时，PCB上所对应的器件封装就会高亮
• 当你的鼠标点击或选中PCB上的封装时，原理图上所对应的器件封装就会高亮
•
