STM32矩阵电子密码锁：Proteus仿真实战技巧

大学里面这些是老师不会交给你的，STM32的矩阵电子密码锁的Proteus仿真

本设计

STM32的矩阵电子密码锁的Proteus仿真(源码+仿真+原理图+PCB+参考报告)

仿真图：protues 8.8及以上版本

程序编译器：keil 5

编程语言：C语言

编号C10610_2

主要功能：

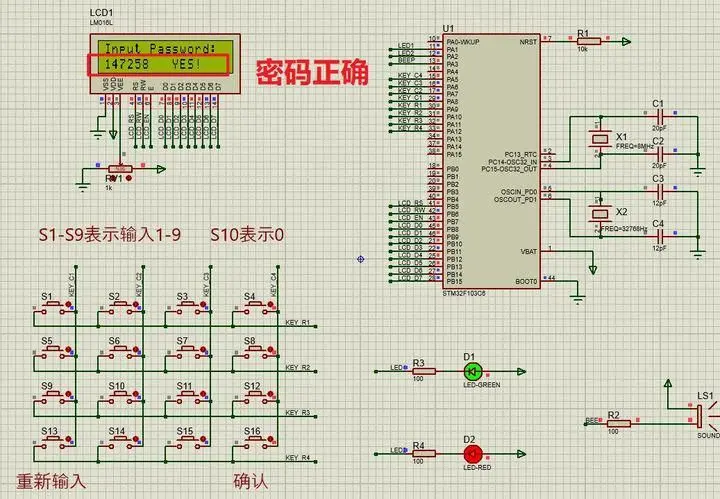

1.液晶屏幕实时显示矩阵键盘输入的密码；

2. 4x4矩阵键盘可输入6位密码并支持循环覆盖；

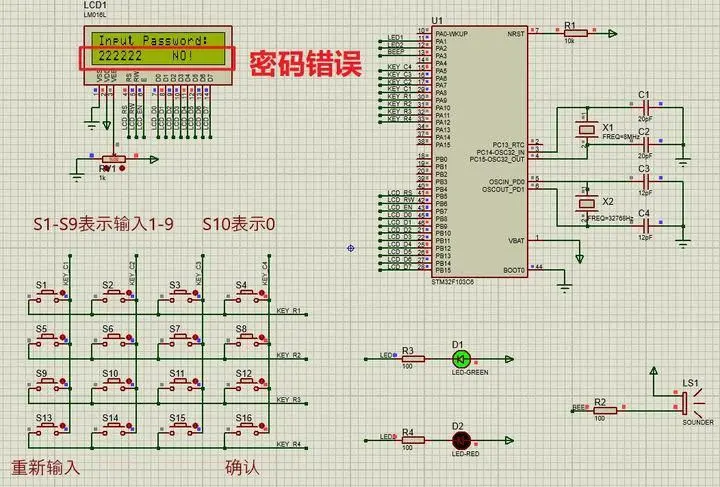

3.有密码输入正确或错误的声光提示；

4.带重新输入功能。

仿真图（提供源文件）：

原理图（提供源文件）：

PCB（提供源文件）：

程序（提供源文件源码）：

资料清单：

温馨提示：

0、拿到压缩包文件之后先解压，再运行！！压缩名称带⭐的，要把⭐删掉再解压；

1、单片机芯片是通用的，无论51还是52、无论stc还是at都一样，引脚功能都是一样的，程序也是一样的；

2、仿真原理图和硬件原理图会有着些许区别，如果要做硬件请参照硬件原理图，硬件原理图中的. Sch .pcb等格式要用altium designer打开；

3、如果没有装KEIL软件：.c .h结尾的文件即为程序，可以选择记事本、Notepad++、Source Insight 4.0、或其他C语言软件打开，打开的就是程序了。其他后缀的文件是写程序编译时自动生成的，没什么用的，不用管；

4、仿真时请打开“.pdsprj”工程文件或“.DSN”工程文件，“.pdsprj”是proteus8版本画的，“.DSN”是proteus7版本画的，版本是向上兼容的，proteus8可以打开“.DSN”工程文件，proteus7打不开“.pdsprj”工程文件；

5、后缀.hex结尾的文件为烧录文件，仿真时一定要记得烧录程序（.hex）。

6、proteus 8打开proteus 7版本仿真文件的两个方法：

7、Unable to open HEX file解决方法及如何生成HEX文件：

注：请大家将keil安装在默认路径，C:\Keil，不要安装在其他盘上，以免重新配置工具文件路径。
