FPGA与STM32 SPI通信实现：Verilog代码示例

一．SPI协议简要介绍

SPI，是英语Serial Peripheral Interface的缩写，顾名思义就是串行外围设备接口。SPI，是一种高速的，全双工，同步的通信总线，并且在芯片的管脚上只占用四根线，节约了芯片的管脚，同时为PCB的布局上节省空间，提供方便，正是出于这种简单易用的特性，现在越来越多的芯片集成了这种通信协议。

SPI总线是Motorola公司推出的三线同步接口，同步串行3线方式进行通信:一条时钟线SCK，一条数据输入线MOSI，一条数据输出线MISO;用于 CPU与各种外围器件进行全双工、同步串行通讯。SPI主要特点有:可以同时发出和接收串行数据;可以当作主机或从机工作;提供频率可编程时钟;发送结束中断标志;写冲突保护;总线竞争保护等。

SPI总线有四种工作方式(SP0, SP1, SP2, SP3)，其中使用的最为广泛的是SPI0和SPI3方式。SPI模块为了和外设进行数据交换，根据外设工作要求，其输出串行同步时钟极性和相位可以进行配置，时钟极性(CPOL)对传输协议没有重大的影响。如果CPOL=0，串行同步时钟的空闲状态为低电平；如果CPOL=1，串行同步时钟的空闲状态为高电平。时钟相位(CPHA)能够配置用于选择两种不同的传输协议之一进行数据传输。如果 CPHA=0，在串行同步时钟的第一个跳变沿(上升或下降)数据被采样；如果CPHA=1，在串行同步时钟的第二个跳变沿(上升或下降)数据被采样。

SPI主模块和与之通信的外设时钟相位和极性应该一致。

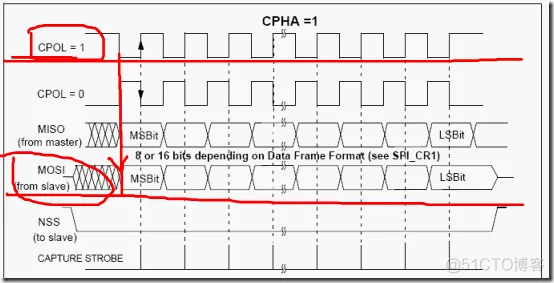

以下是SPI时序图：

 主要讲解一下广泛使用的两种方式设置：

SPI0方式：CPOL=0，CPHA=0；SCK空闲状态为低电平，第一个跳变沿（上升沿）采样数据，无论对Master还是Slaver都是如此。

SPI3方式：CPOL=1，CPHA=1；SCK空闲状态为高电平，第二个跳变沿（上升沿采样数据，无论对Master还是Slaver都是如此。

其实对于SPI0和SPI1发送与接收数据，可以总结为一句话：上升沿采样数据，下降沿发送数据。全双工同时进行，当然，必须在CS拉低使能情况下。

二．FPGA作为Slaver实现SPI3方式与STM32通信

1.STM32方面：用库函数配置SPI1，设置CPOL=1，CPHA=1.

2.FPGA方面：

1）通过边沿检测技术得出SCK上升沿与下降沿标志,用于下面状态机中的数据采样及发送。

2）根据时序图，采用2个状态机分别在SCK上升沿实现数据采样，下降沿实现数据发送。无论是采样还是发送，都是高位在前，从Bit[7]到Bit[0]，共8位数据。

3）最后通过边沿检测技术得出数据采样完成标志，用于用户操作。

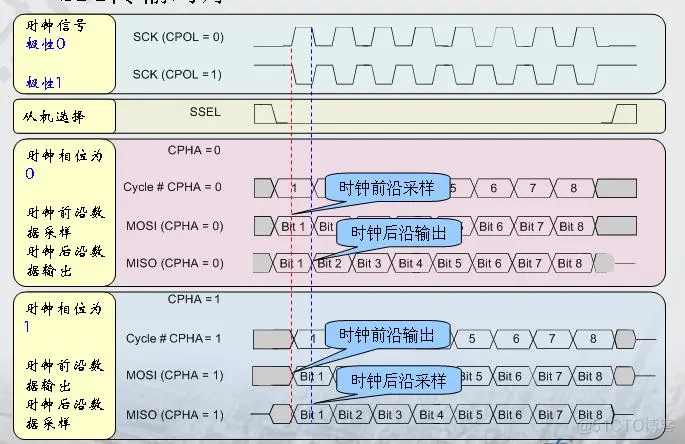

以下是SPI3的时序图：

三.Verilog代码部分

测试工程代码:实现了STM32每隔200ms发送流水灯数据给FPGA，使FPGA系统板上的4个LED灯实现流水操作；同时，FPGA每隔1s发送计数数据给STM32，并在STM32系统板上的LCD屏出来，即:显示0-9循环计数。

但下面的代码只是SPI作为从机的驱动部分，包括SPI发送数据与接收数据。

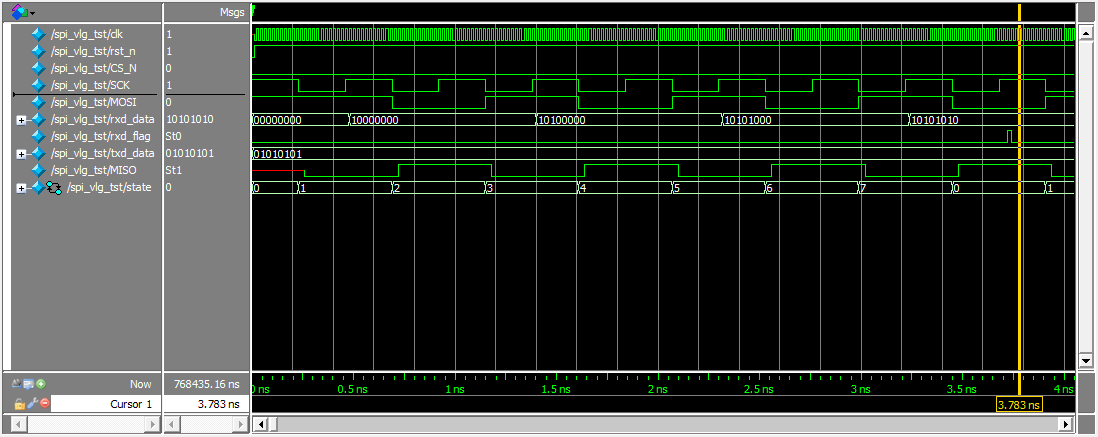

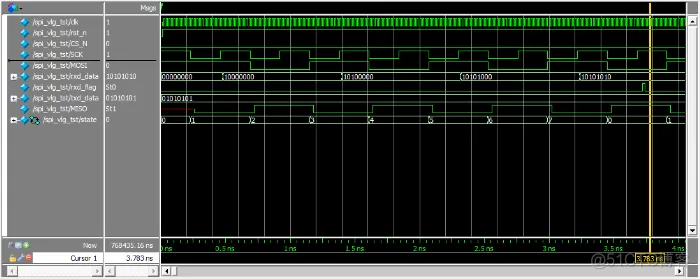

四.Modelsim仿真图

​​
