Altium Designer 20输出钢网文件的步骤

PCB开钢网需要什么文件?可以是PCB拼板原文件,也可以是PCB厂家生产出来的模板。但一定得是拼板资料也就是模板资料,有些客户提供了Gerber文件,也是可以的。注意拼板资料上面要用MAK孔跟MAK点。这样有贴片的PCB才有定位点,不然不好贴片,容易走位。

但是对于很多新手来说,根本不清楚怎么使用Altium Designer来生成所需的钢网文件,今天我们就给大家演示一下怎么生成钢网文件的方法。

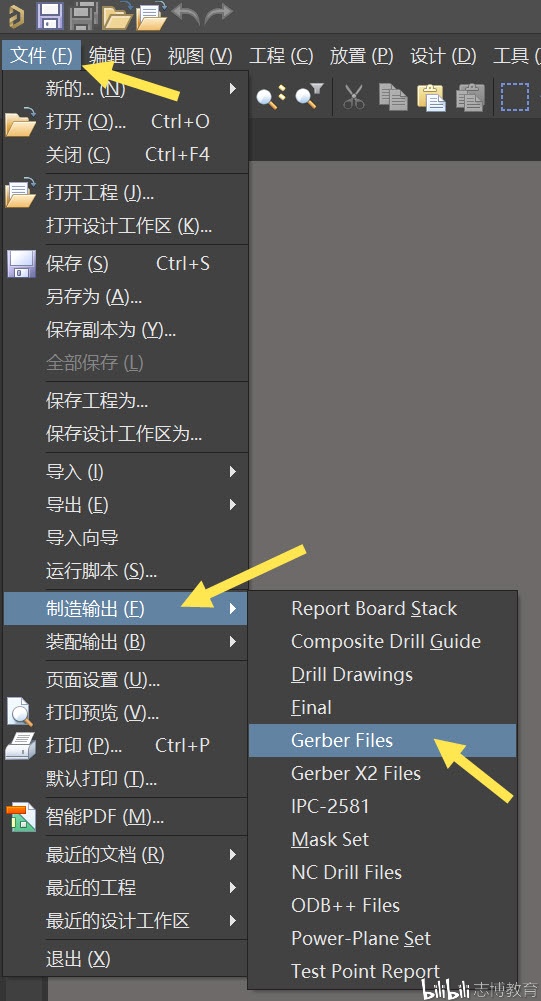

1、打开设计好的PCB文件,在PCB界面下找到"文件"菜单下的制造输出→Gerber Files

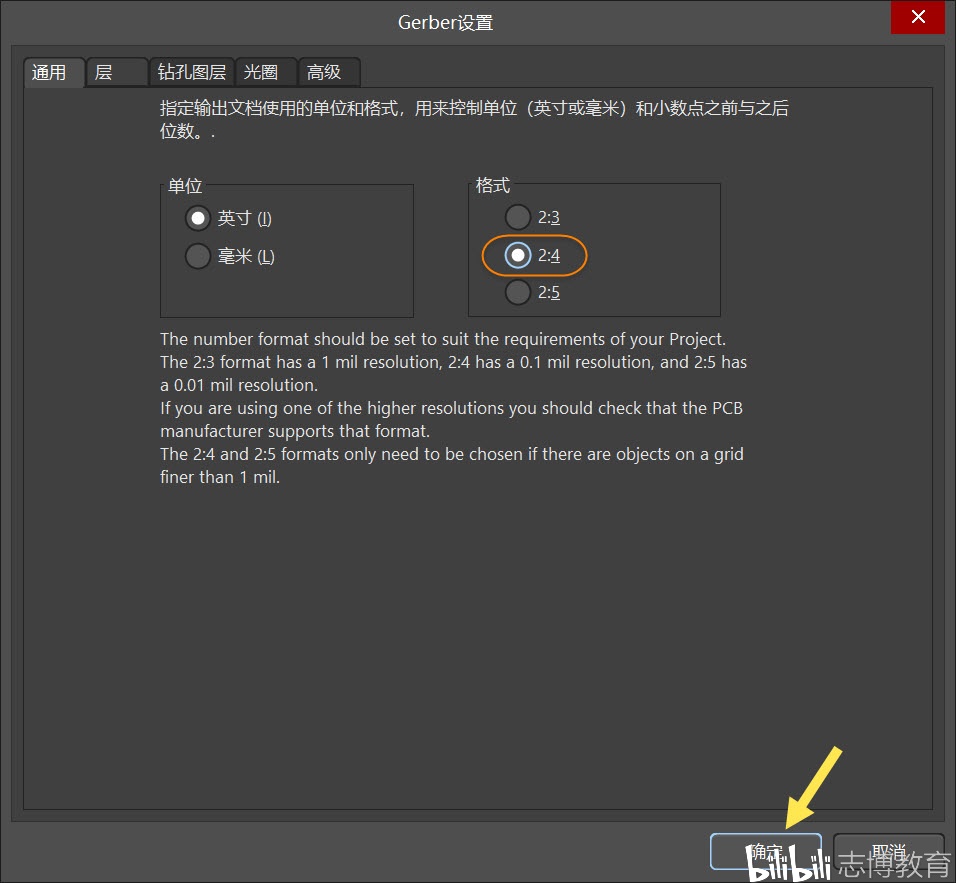

2、通用设置,格式选择2:4,其他的保持默认即可。

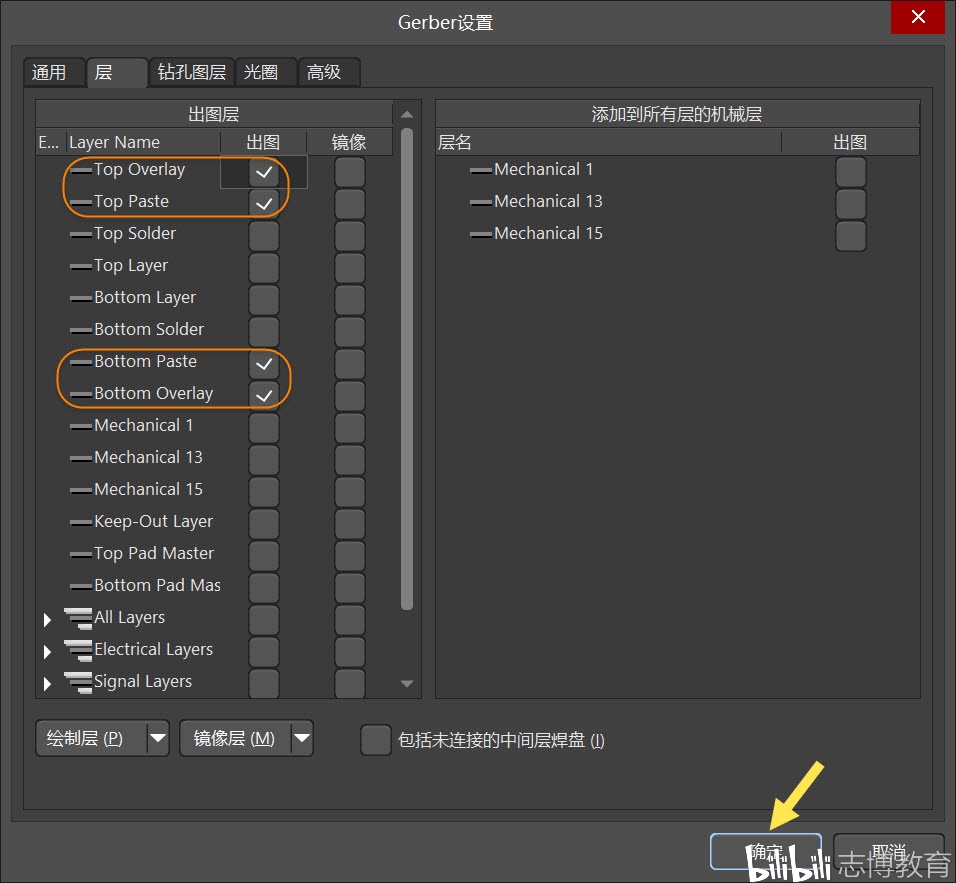

3、层设置,选择需要输出的层,一般情况下勾选丝印层和钢网层即可,也可以只勾选钢网层(锡膏层)

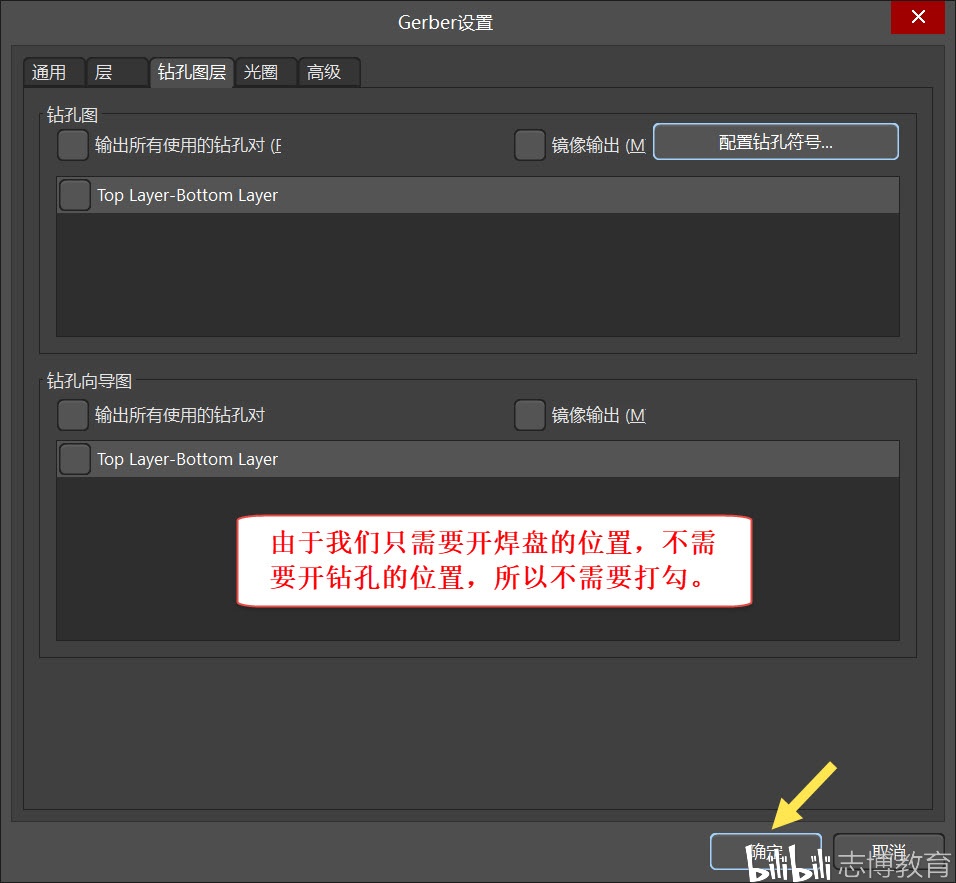

4、钻孔设置页面,由于我们只需要开焊盘的位置,不需要开钻孔的位置,所以不需要打勾,保持默认即可。

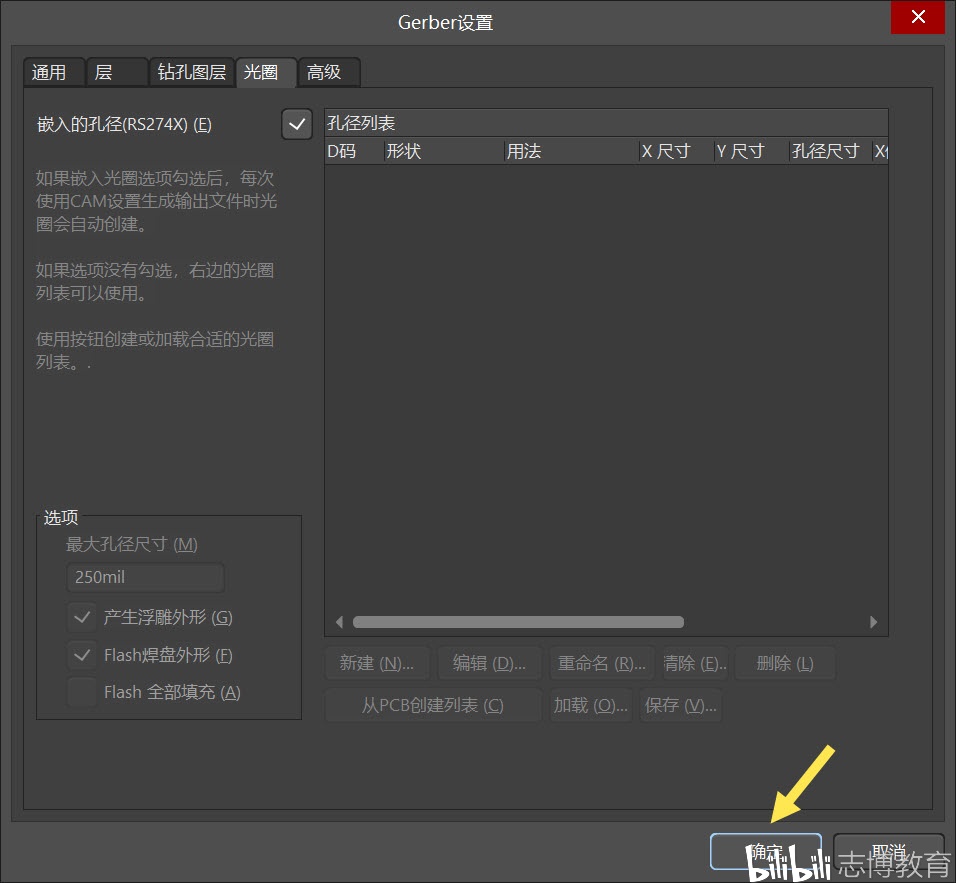

5、光圈设置页面,保持默认即可。

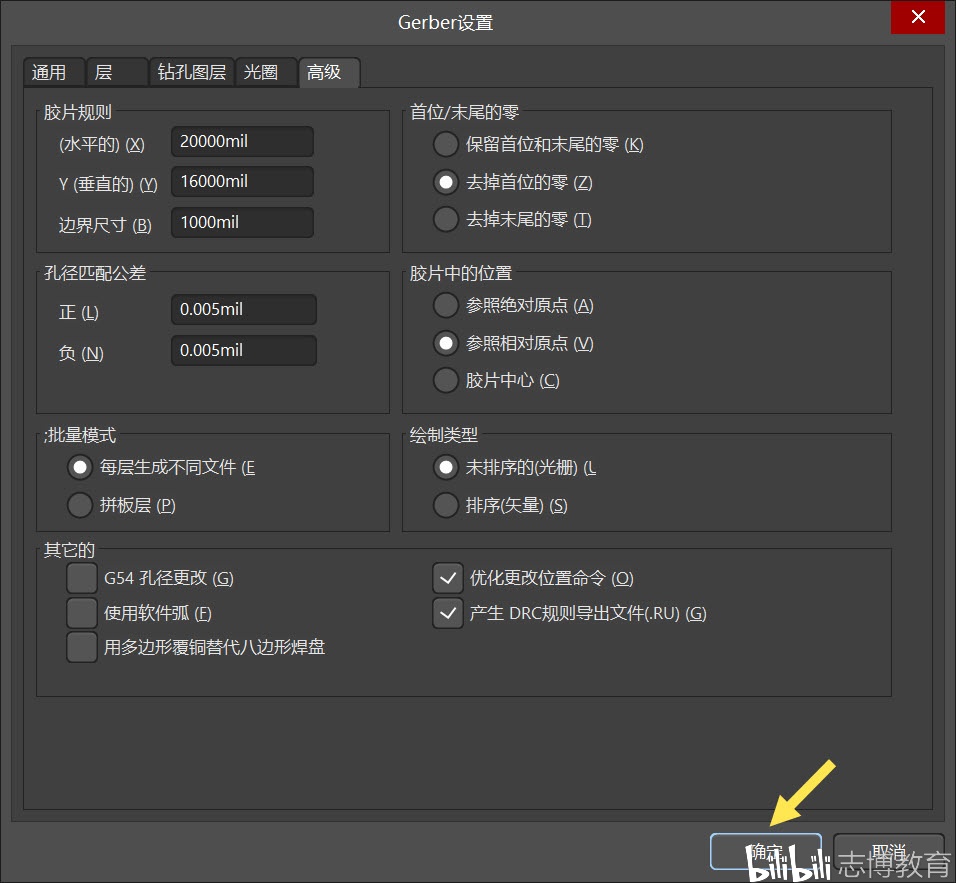

6、高级设置页面,保持默认即可。

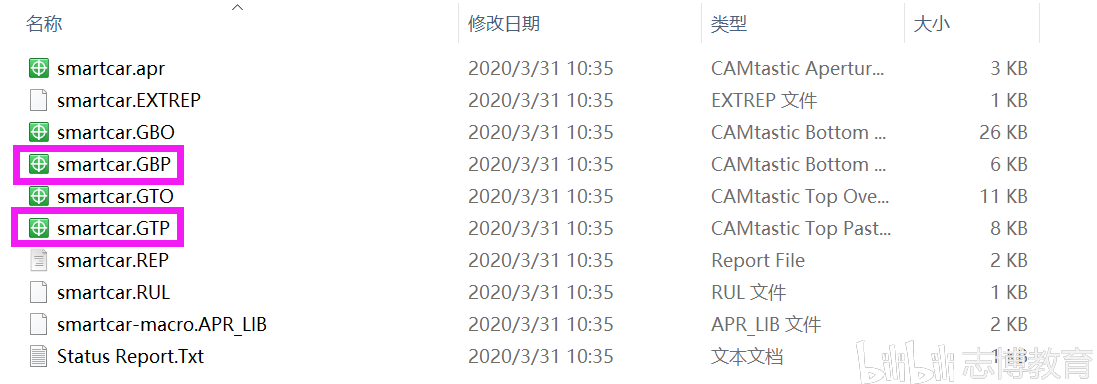

7、确认后,即可生成所需的钢网文件,在对应的文件夹中找到文件,压缩打包发给钢网厂即可。
