AD18至AD20按区域定义原理图网络类功能教程

Altium Designer 已经允许您在原理图的环境下,采用在相应的连线、总线或者线束上添加网络类指示器网络类定义, 来创建用户自定义的网络类。 当由这些原理图源文件导入到PCB之后,这些网络类指示器所对应的信息将用于在PCB中创建相应的网络类。


Altium Designer 18采用覆盖区指示器使得网络类的定义省时省力且视觉上直观整洁。下面来介绍由覆盖区指示器创建网络类的方法:

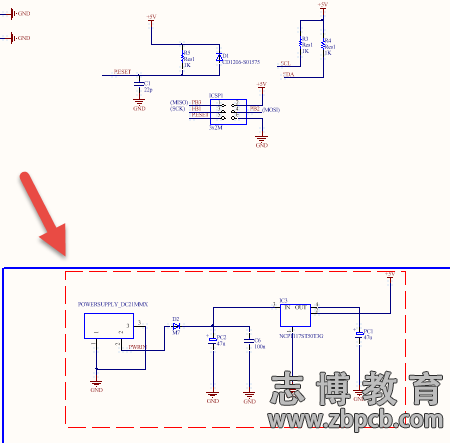

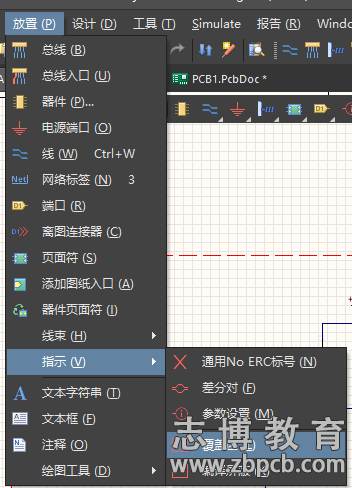

1.执行“放置”—>“指示”—>“覆盖区”,快捷键(PVL),放置一个覆盖区,这个覆盖区框住的网络就是你想要归为同一个网络类并导入到PCB中去的网络。

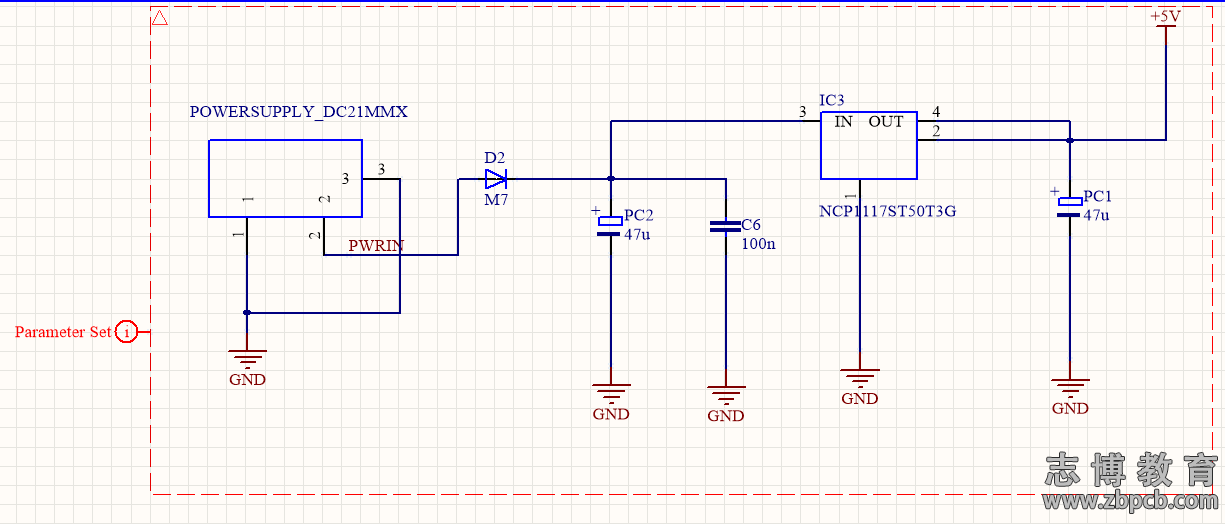

2.然后放置一个定义网络类的“参数设置”到该覆盖区的边上。快捷键(PVM)

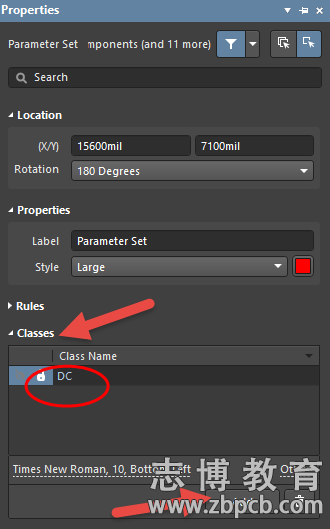

3.鼠标左键双击打开刚刚放置的“参数设置”,在弹出的对话框中找到“Classes”一栏,点击“Add”,新建一个Class并给它命名。如下图:

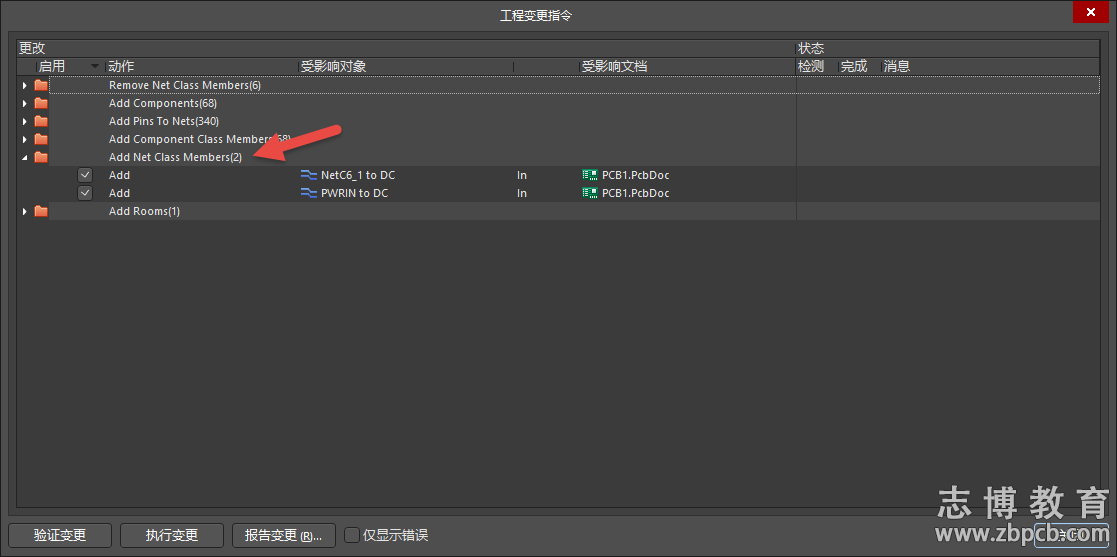

4.设置完毕后,进行导网络变操作,将原理图更新到PCB,操作方法按正常操作。在工程变更指令对话框可以看到添加网络类的指令。



5.更新过去之后,我们查看PCB中的网络类,会发现已经创建好了一个名为“DC”的网络类。并且将覆盖区内的所有网络归为了同一类。



你也可以拷贝覆盖区边界上的“参数设置”指示器,并粘贴到其他的覆盖区指示器周边,或者粘贴到单个的连线、总线或线束上,其结果是所有这些粘贴上同一个“参数设置”指示器的网络都会被归为同一个PCB网络类中。您可以采用拷贝粘贴“参数设置”指示器的方法来添加更多的网络成员到同一个网络类。
