AD20原理图设计：2021年入门指南（第二篇）

初学Altium Desinger时,我们可以使用软件默认的图纸模板。大多数情况下可以满足我们设计电路的要求。但随着我们的项目复杂度变化，我们需要对图纸进行必要的设置。比如，更改图纸尺寸的大小，设置具有统一风格和参数的图纸等。

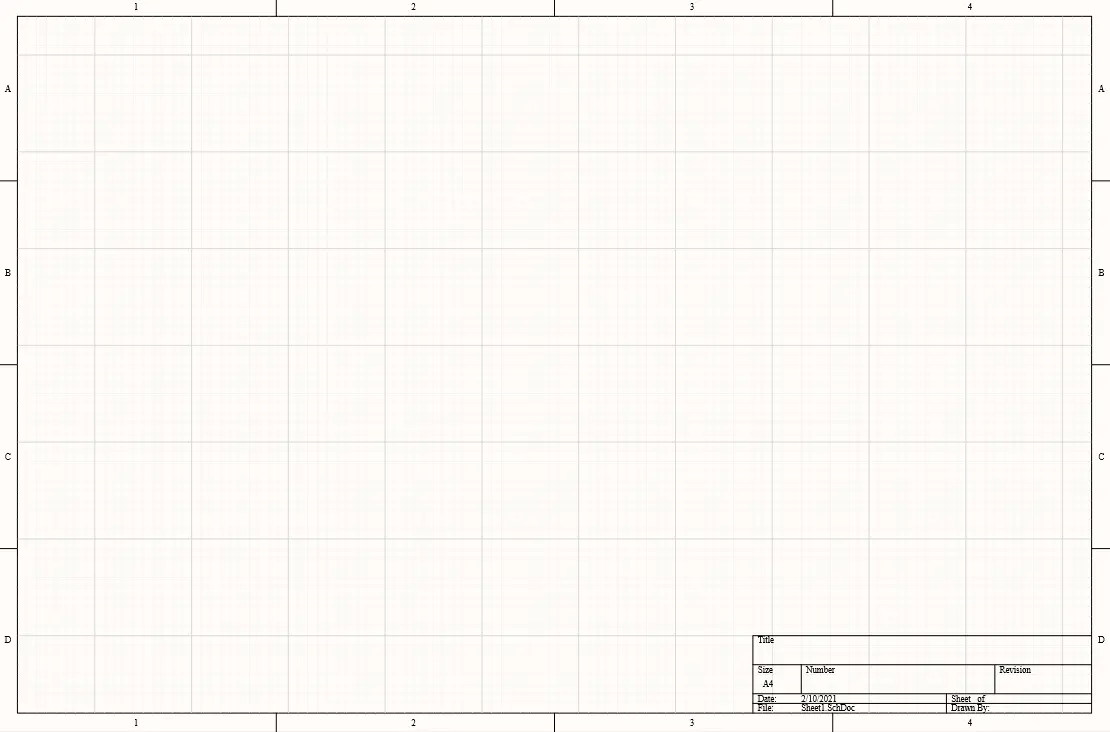

默认图纸格式

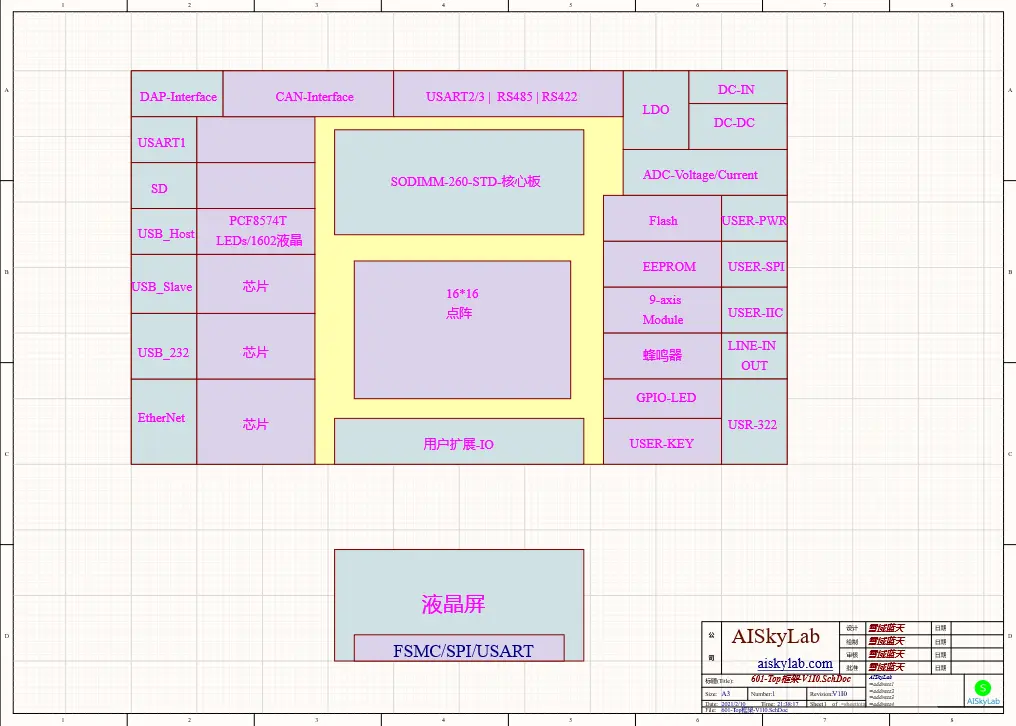

右下角自定义风格的图纸

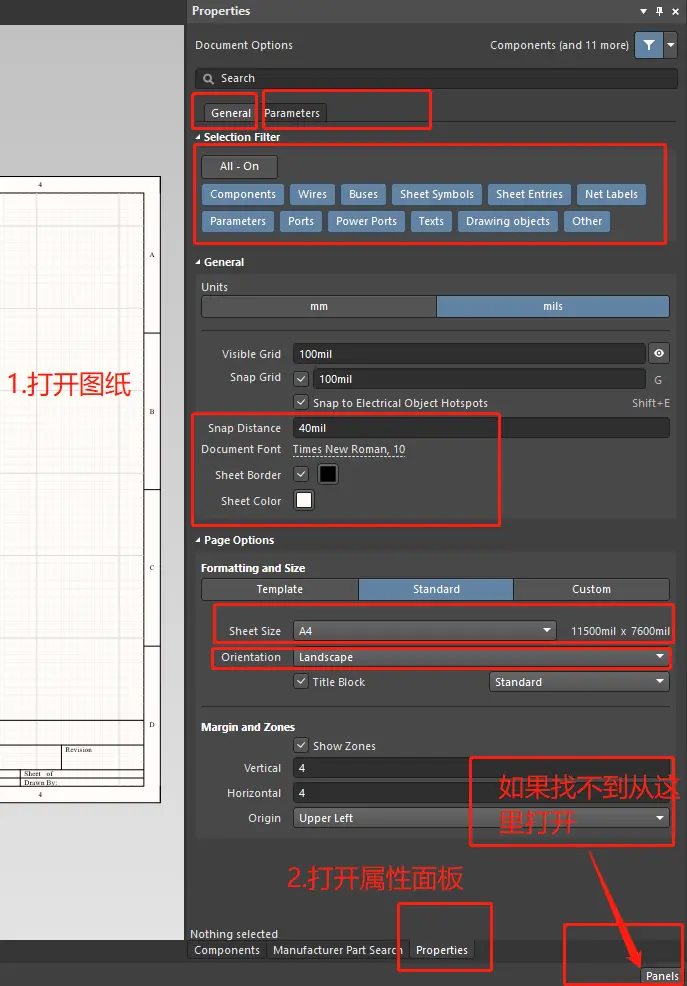

2.1.  原理图图纸设置

常用的原理图图纸参数设置有： 图纸尺寸，图纸方向，图纸标题，图纸边框，图纸颜色，图纸使用的字体等。

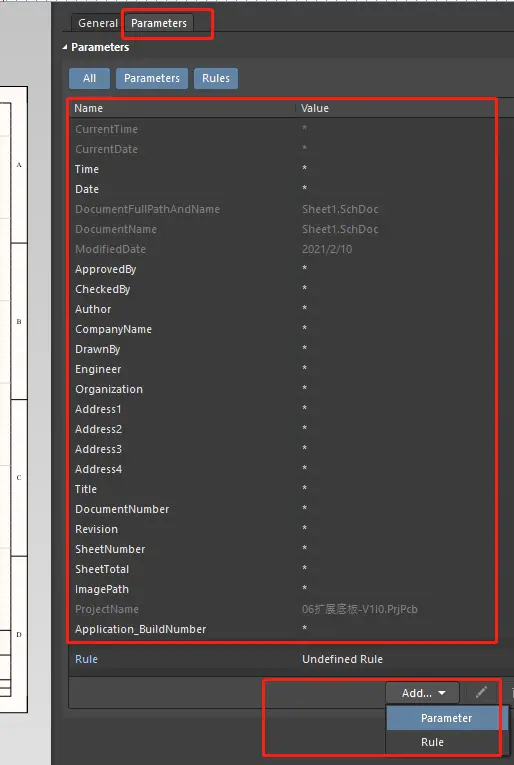

而设置图纸参数信息，比如设计者，所属公司，项目，时间现象，审核信息，以及其他特殊的自定义参数，需要在“Parameter”栏进行设置。

2.2.  原理图工作环境设置

原理图工作环境的参数影响我们绘图过程中的效率和正确性，初学时我们可以使用默认的工作环境参数。但随着我们项目的复杂性和我们使用熟练度的提升，我们应当学会自己根据自己的习惯调整合适的环境参数。

2.2.1.   设置原理图常规的环境参数

设置这些参数需要点击顶部菜单栏右侧的“设置”按钮：

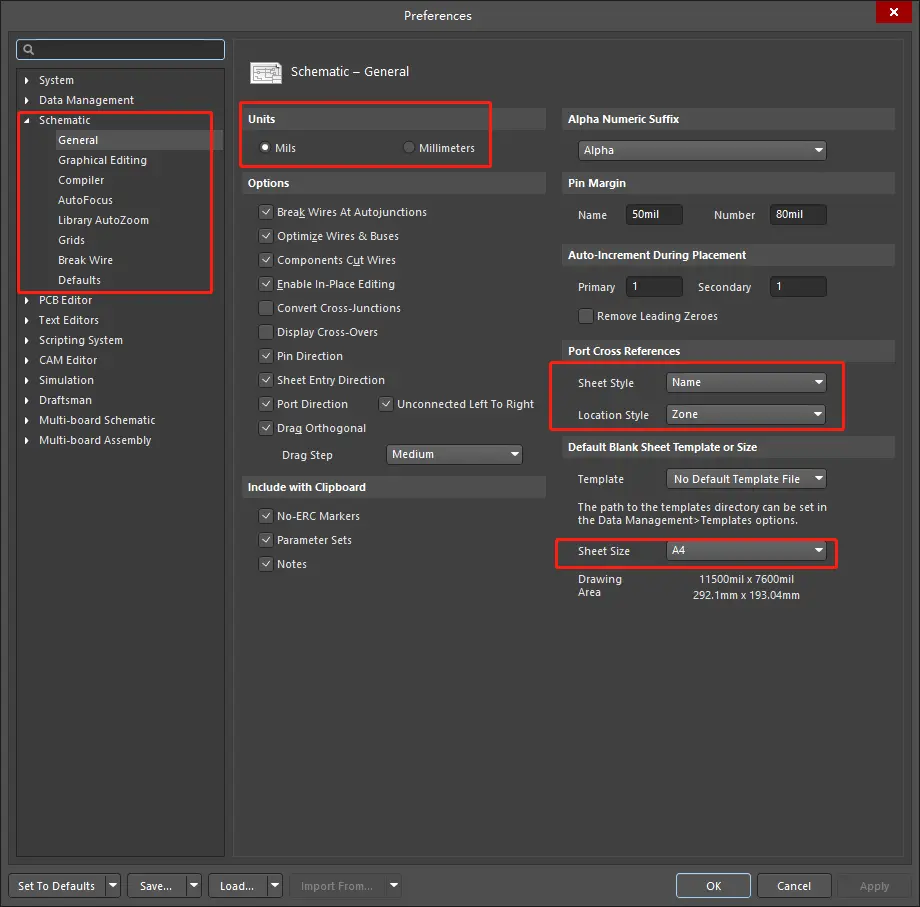

弹出“Preference”,选择“Schematic”。

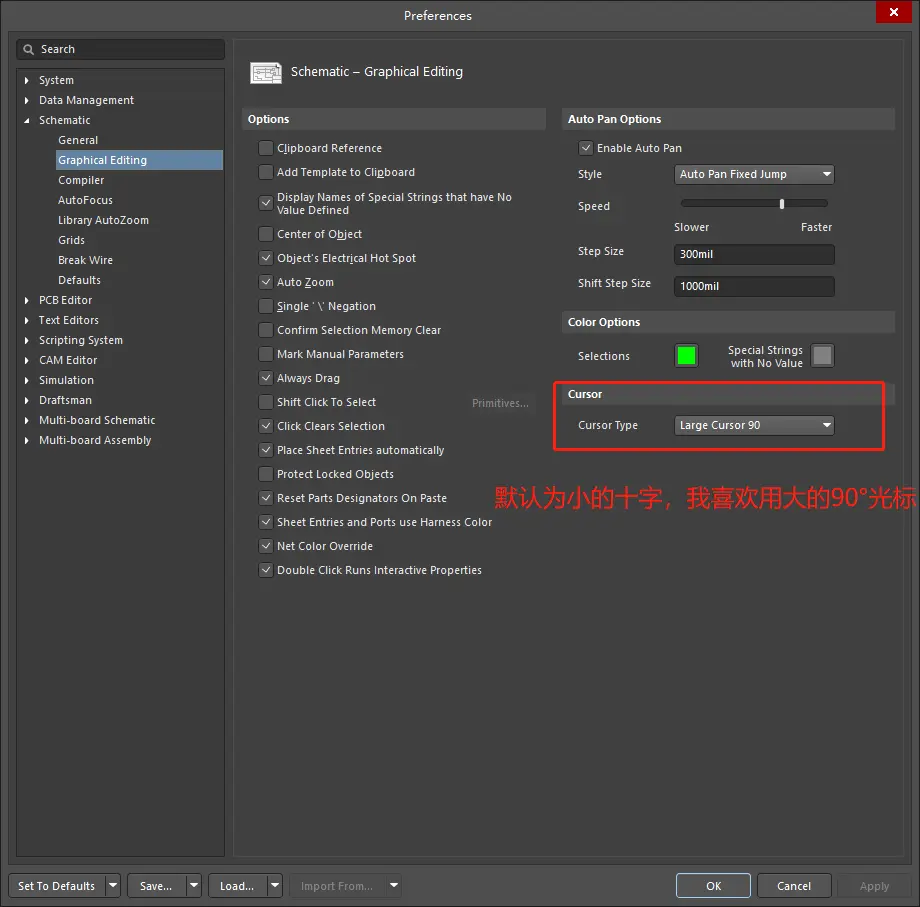

2.2.2.   设置图形编辑器的环境参数

这个需要通过“Graphical Editing”标签来更改。

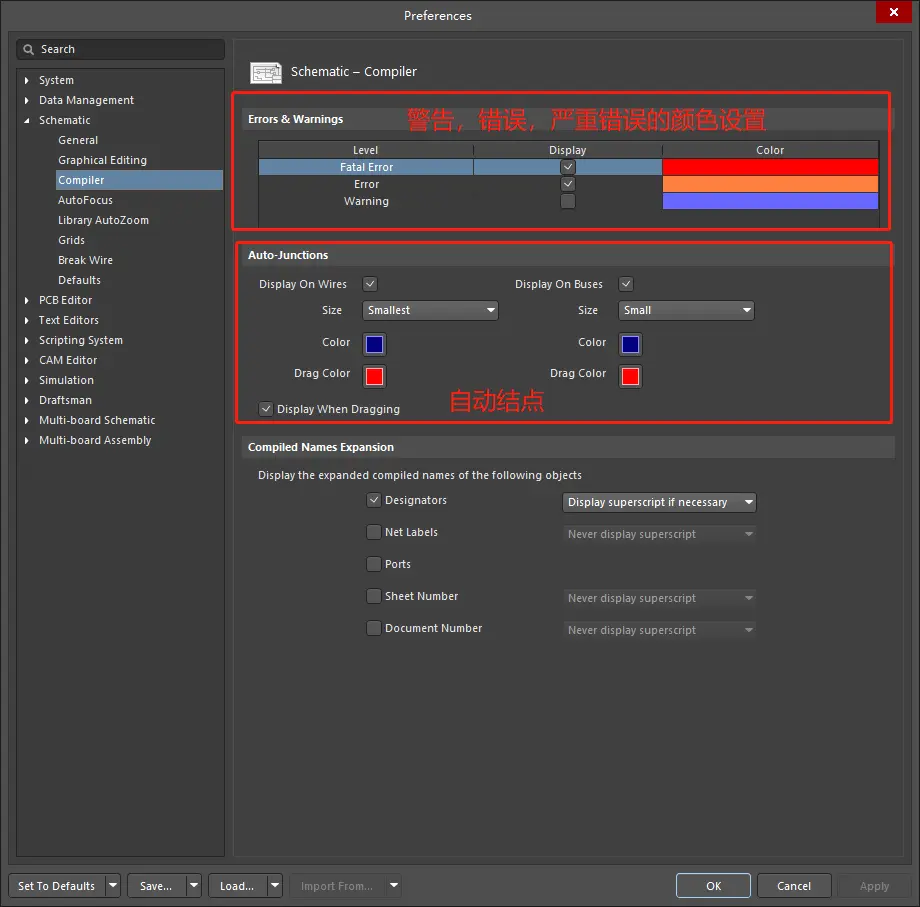

2.2.3.   设置编译器参数

这个需要通过“Compiler”标签来更改。

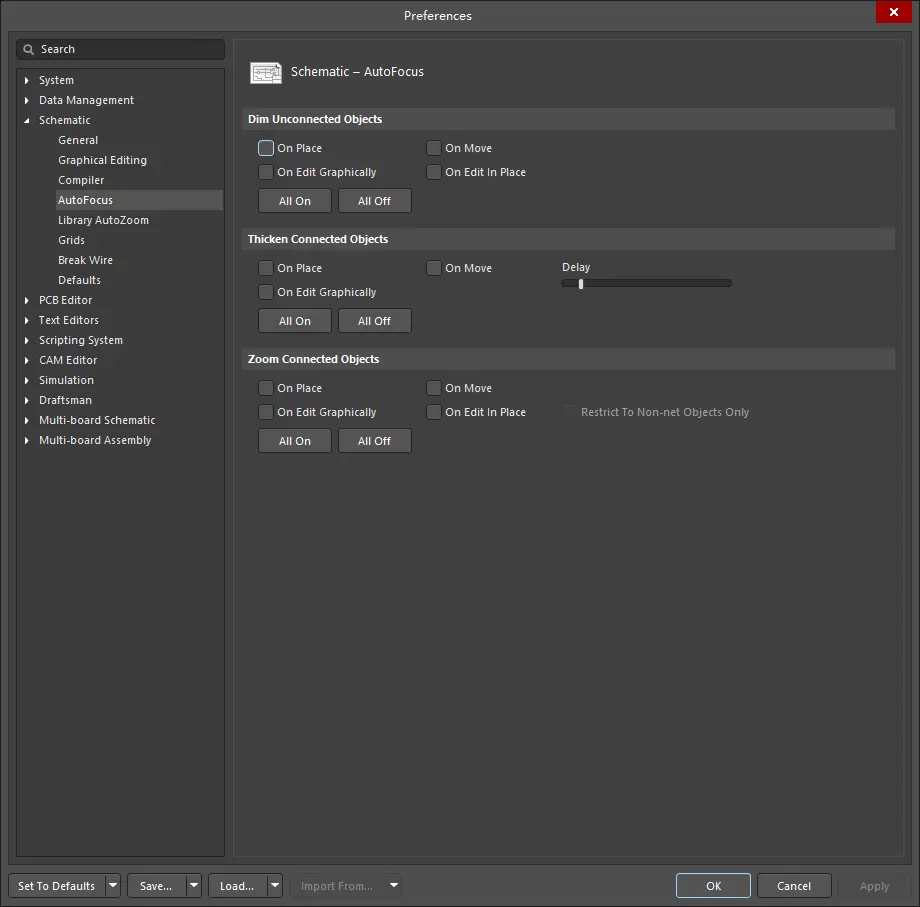

2.2.4.   设置原理图自动聚焦参数

这个需要通过“AutoFocus”标签来更改。

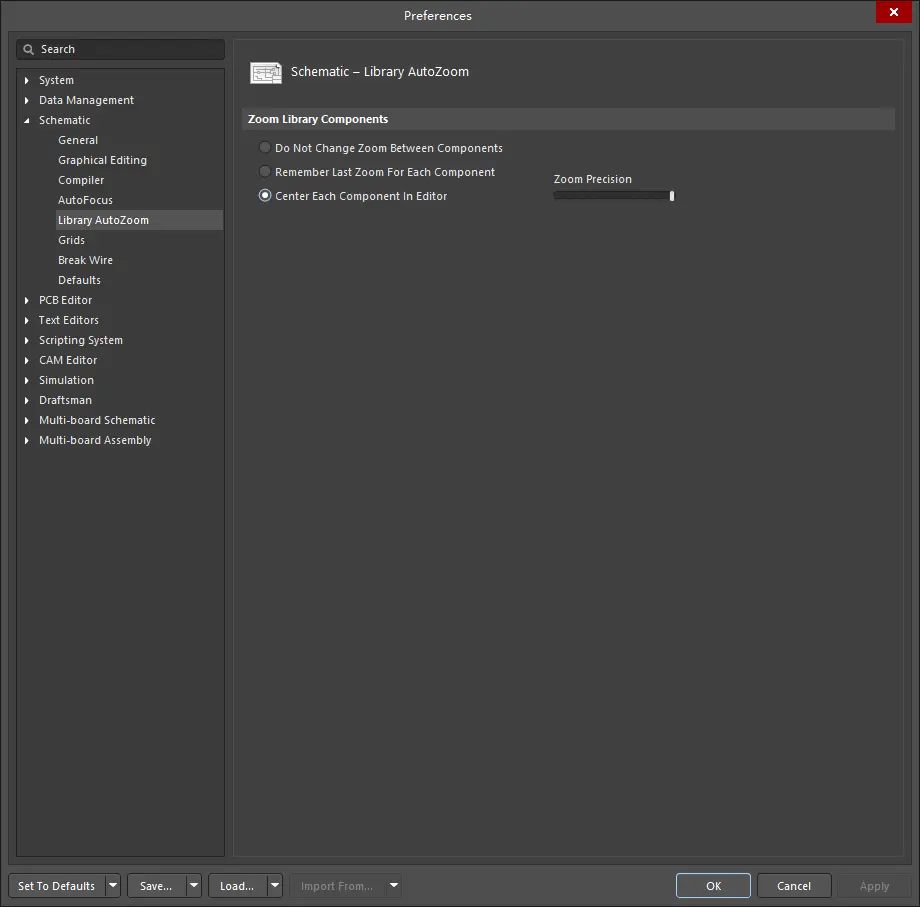

2.2.5.   设置元件库自动缩放参数

这个需要通过“Library AutoZoom”标签来更改。

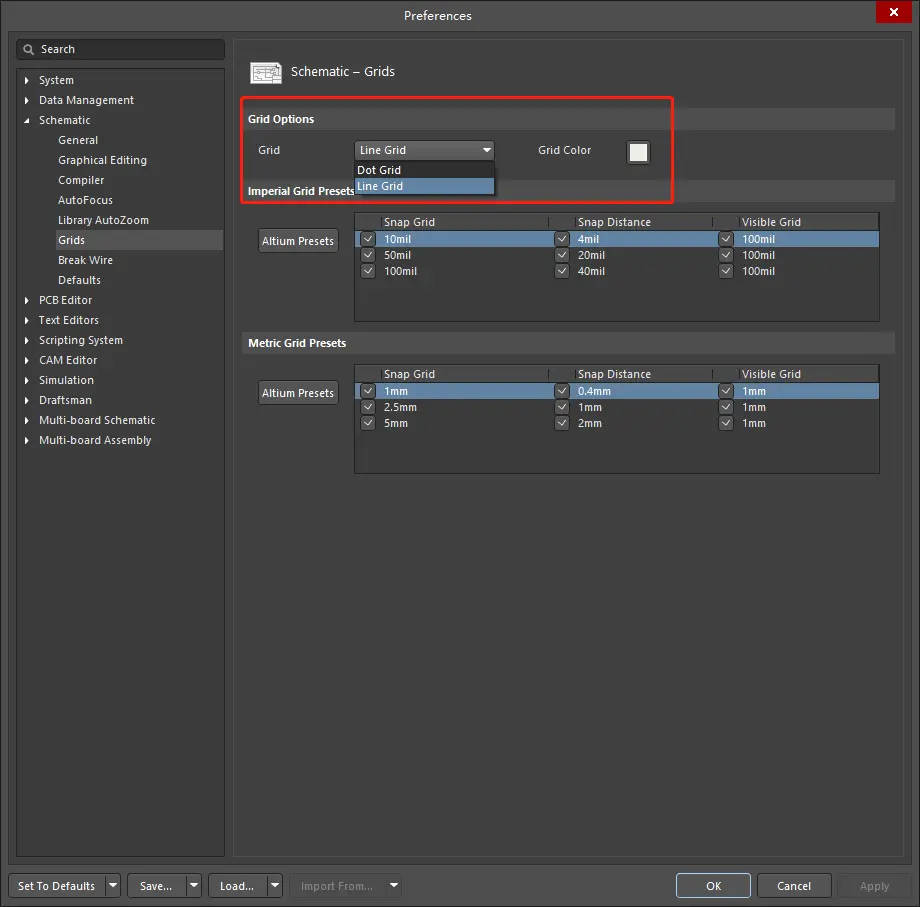

2.2.6.   设置网格参数

这个需要通过“Grids”标签来更改。

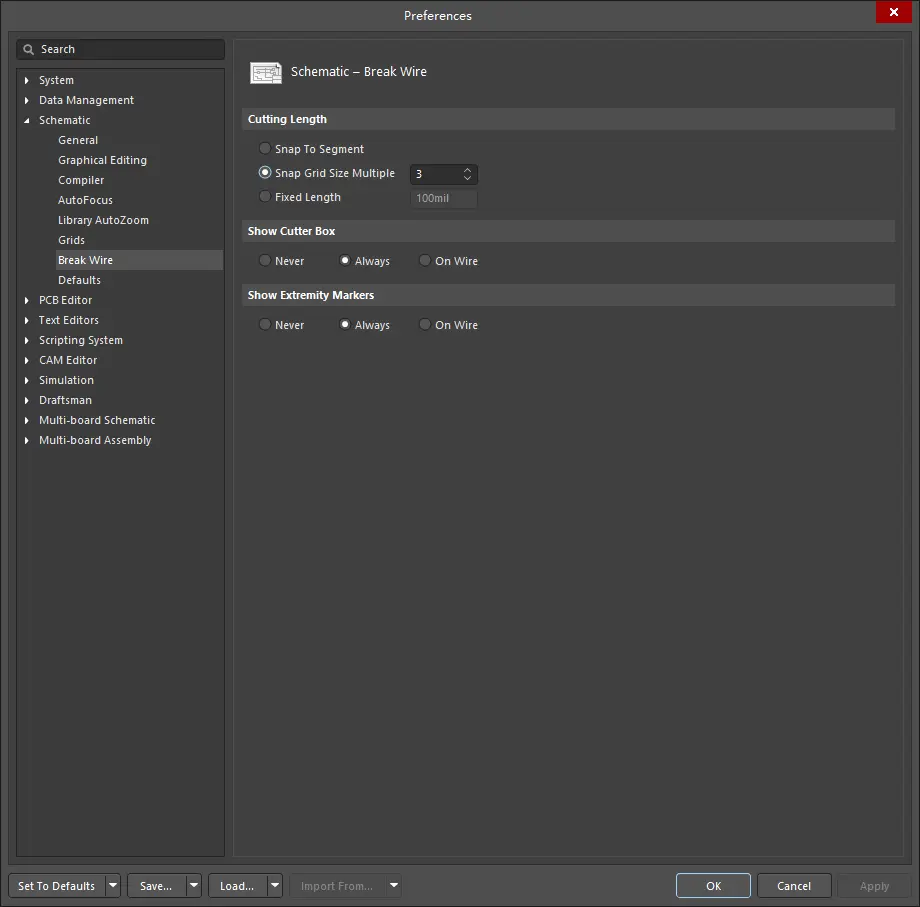

2.2.7.   设置切割线参数

这个需要通过“Break Wire”标签来更改。

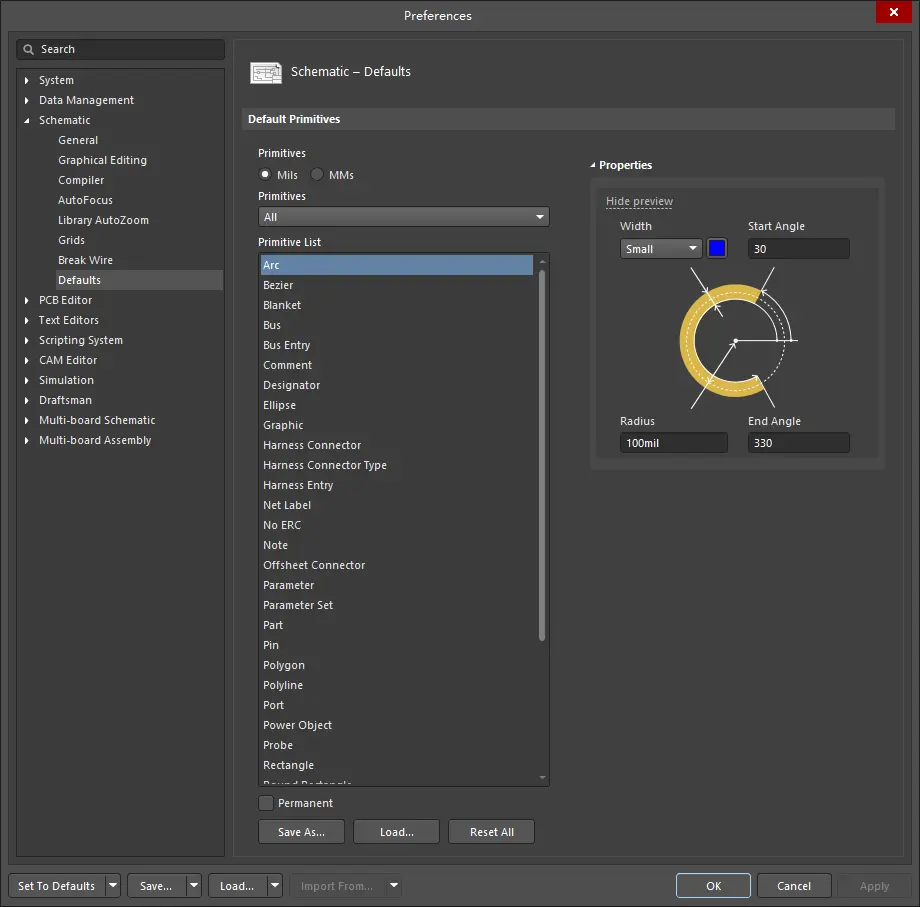

2.2.8.   设置默认参数

这个需要通过“Defaults”标签来更改。

2.3.  图形工具绘制图形

绘图工具(Drawing Tools)

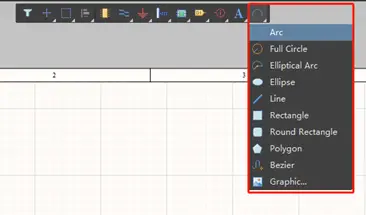

常用的绘图工具的工具主要如下图所示：

绘图工具分类

需要注意的是，这个绘图工具里绘制的这些图形，都不具有电气连接特性，只用于图纸中标识标记使用。
