Altium Designer PCB案牍（2）：自定义原理图模板

AltiumDesigner PCB案牍（1）——自定义原理图模板

• 一、自定义原理图模板
• 1、建立空白的原理图文件 2、取消当前原理图的模板 3、绘制新的模板内容 4、保存为新的模板文件
• 二、使用原理图模板
• 1、更改原理图模板映射路径 2、在对应的原理图中选择模板

一、自定义原理图模板

在设计过程种， 工程师 需要更改原理图sheet种图纸大小及图纸标注内容——模板，为了满足个项目或者公司的需要需要自行设计模板内容，下面将针对模板的自定义内容进行说明，希望各位能在学习中交流并进步，如果您发现文章中的问题，烦请不吝指出，我会及时修改以免各位理解歧义。

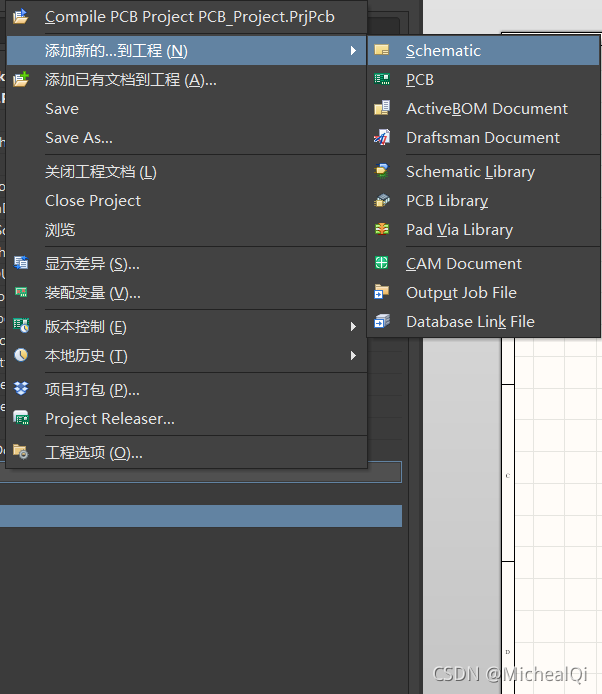

1、建立空白的原理图文件

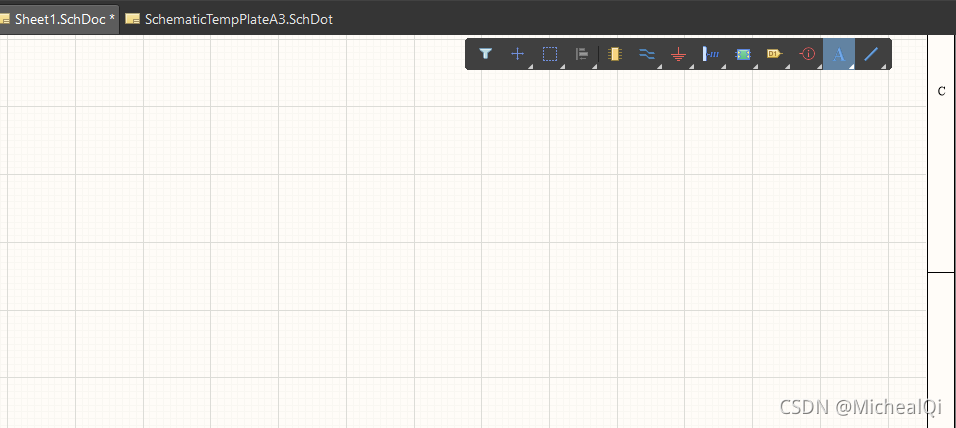

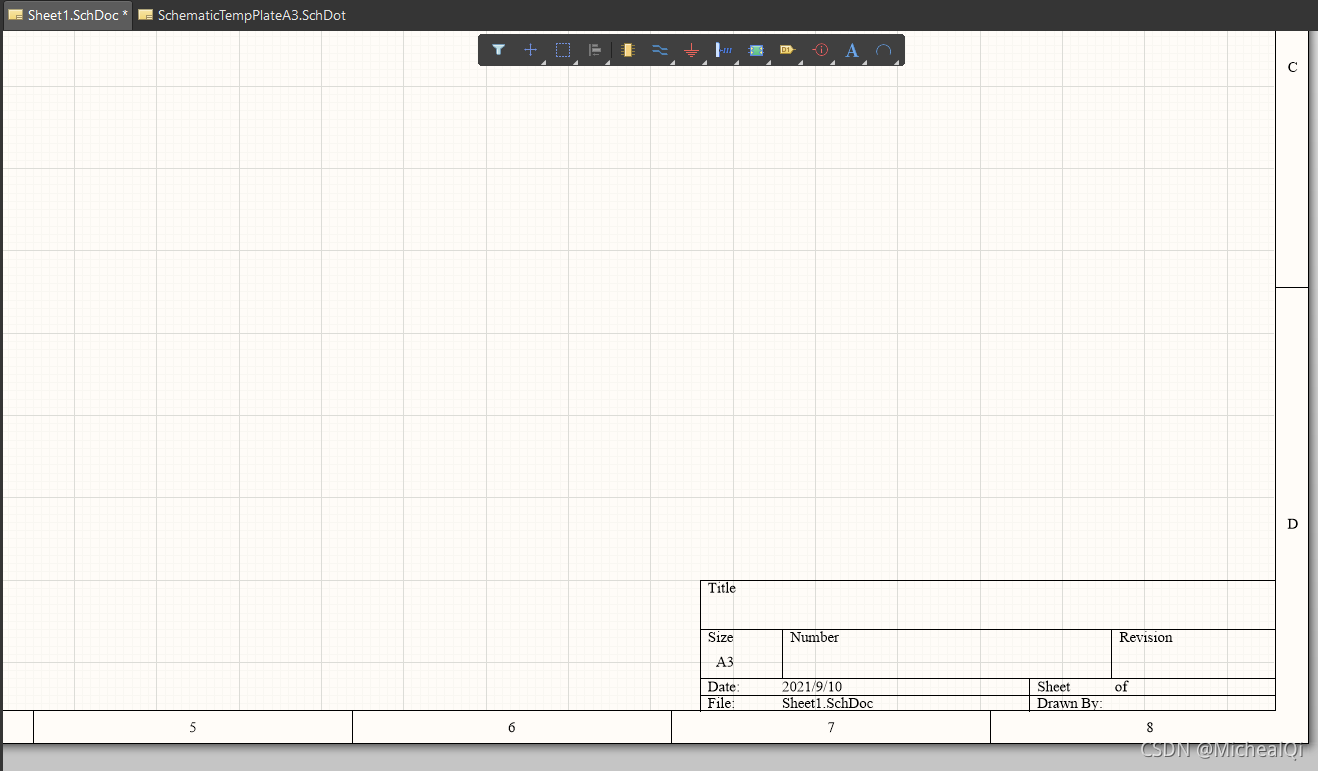

原理图自带的模板内容

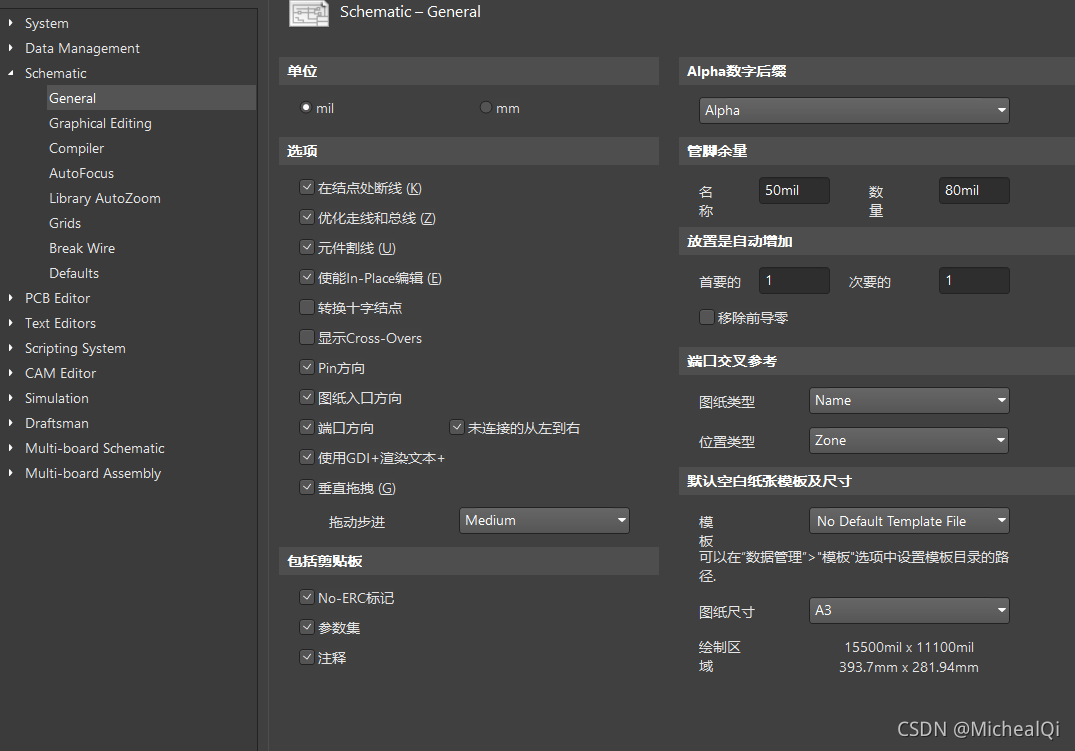

   鼠标在原理图空白处右键单击， 查询 和设置默认的模板及图纸尺寸

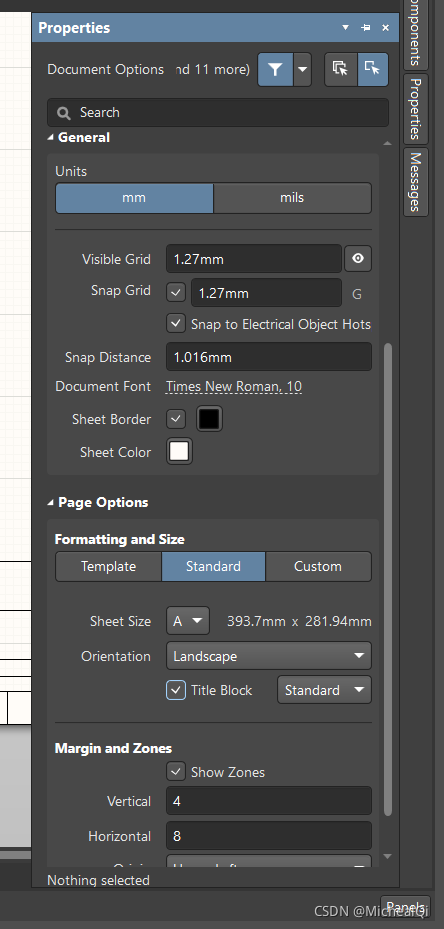

   在右侧边栏种点击Properties修改原理图大小和模板内容

PCB板外形的定义方式：

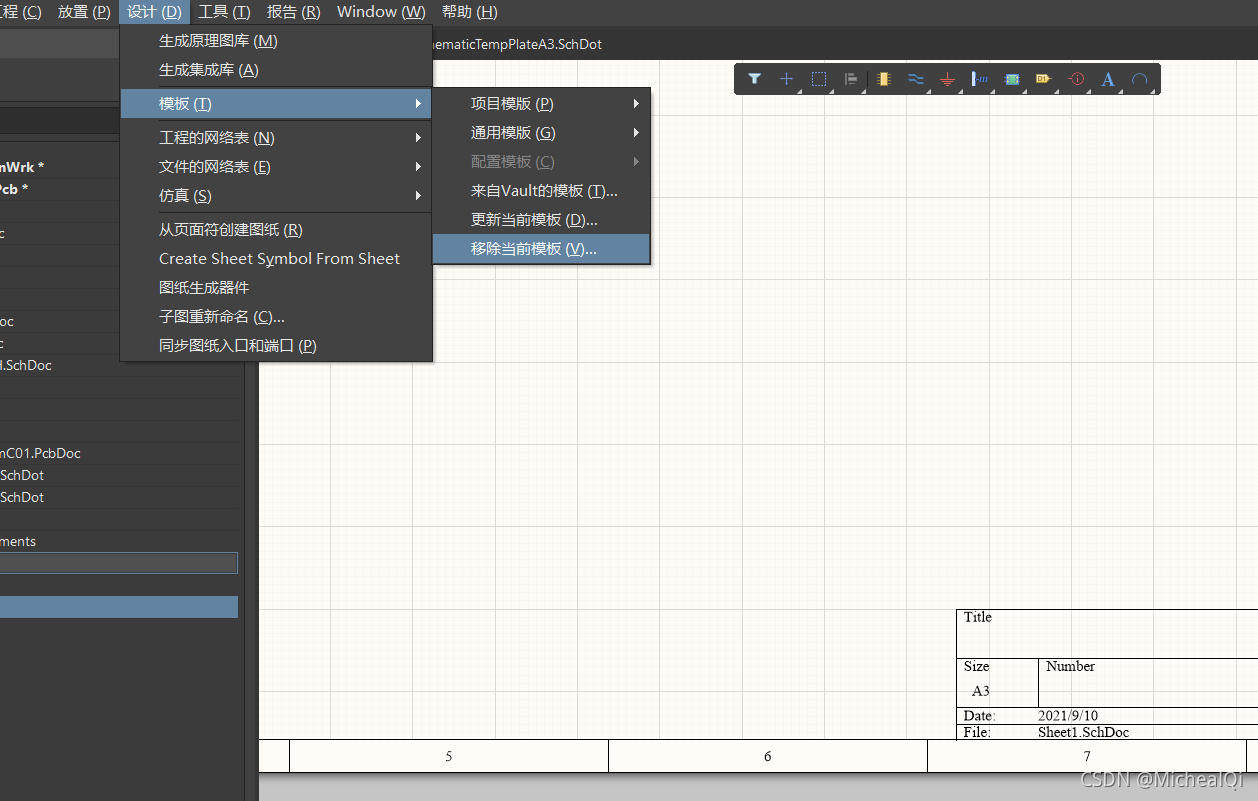

2、取消当前原理图的模板

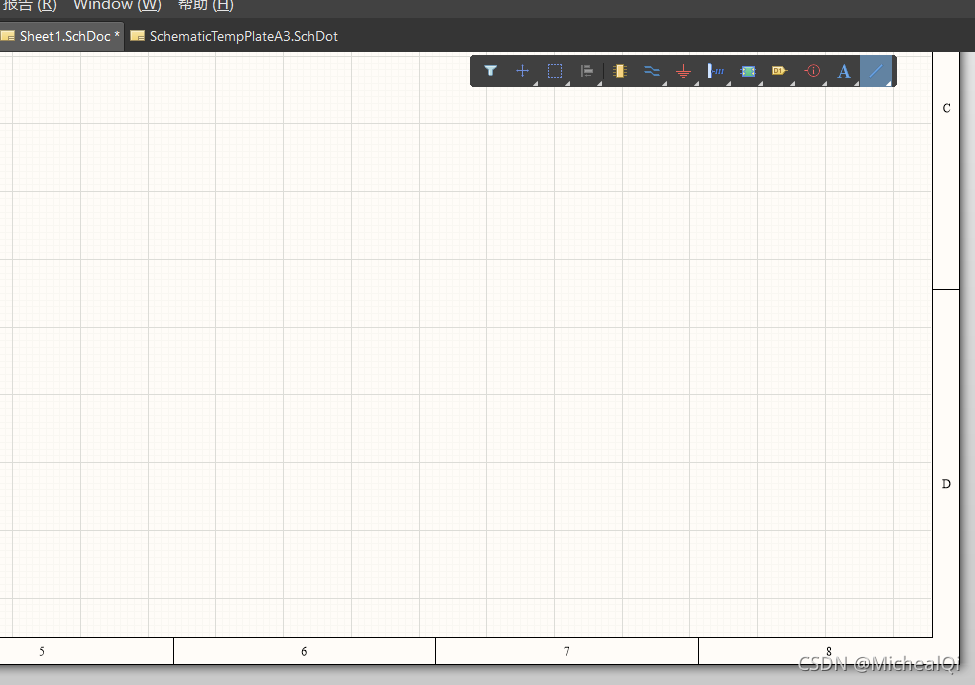

建立新的模板前，一定要在原理图上执行这个步骤


   否则会出现模板重叠的情况

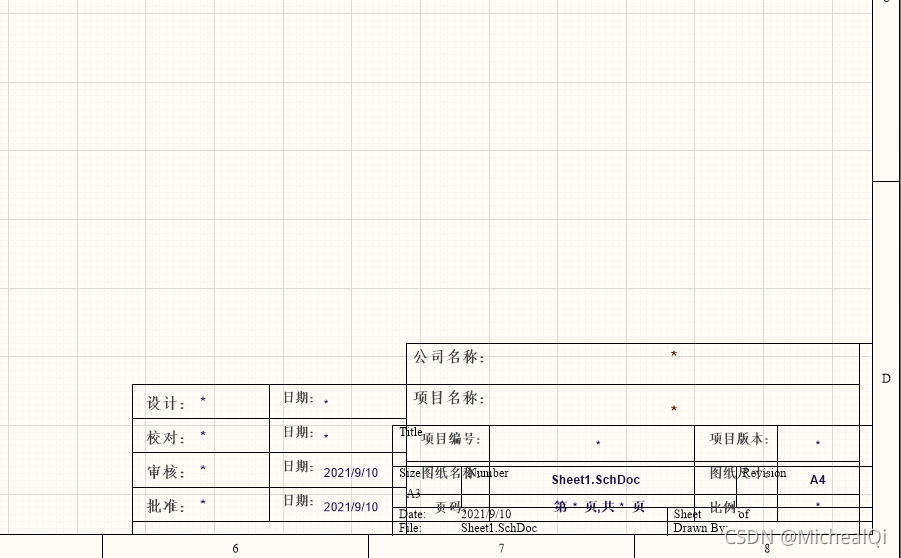

3、绘制新的模板内容

利用绘制线Line绘制模板边框


   然后放置字符串 信息

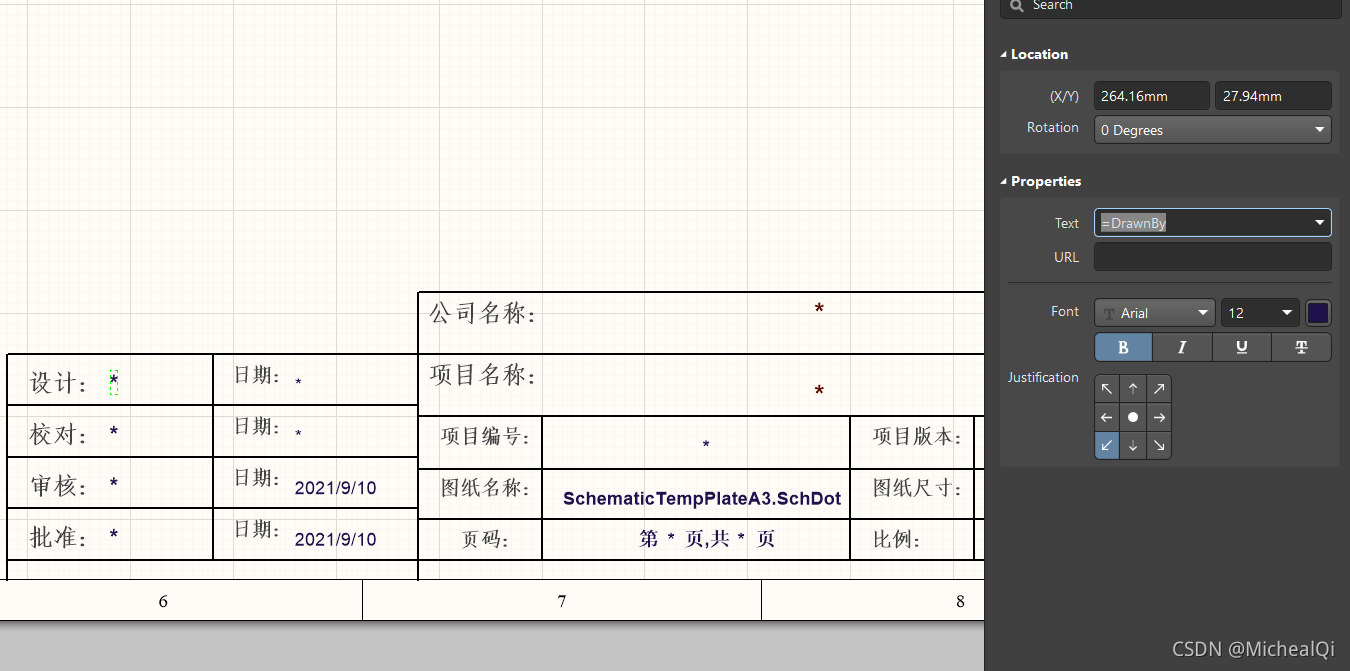

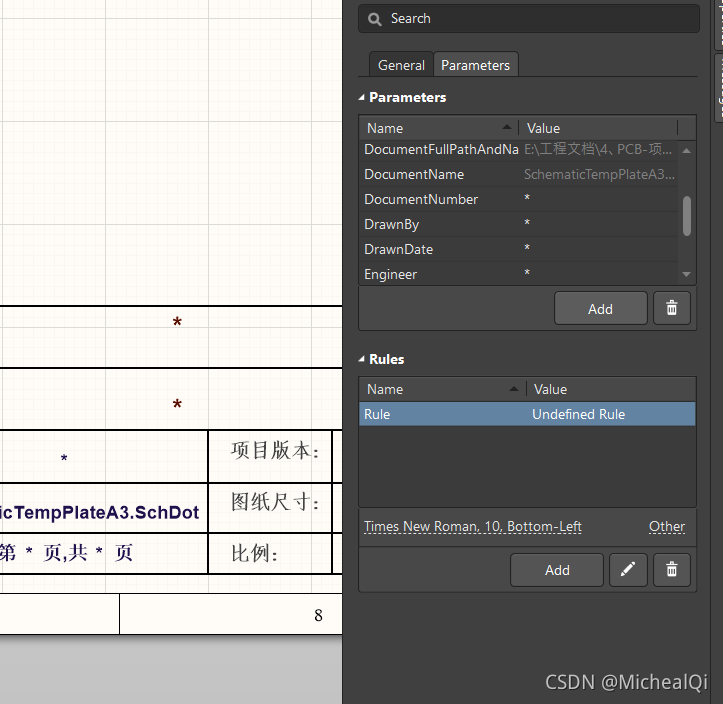

   修改对应的字符串内容，使其与参数对应

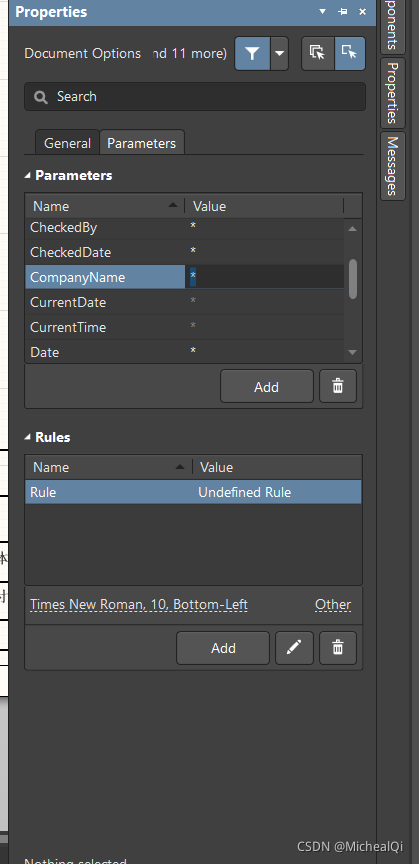

   如果参数不存在，可以在参数列表种自己添加

4、保存为新的模板文件

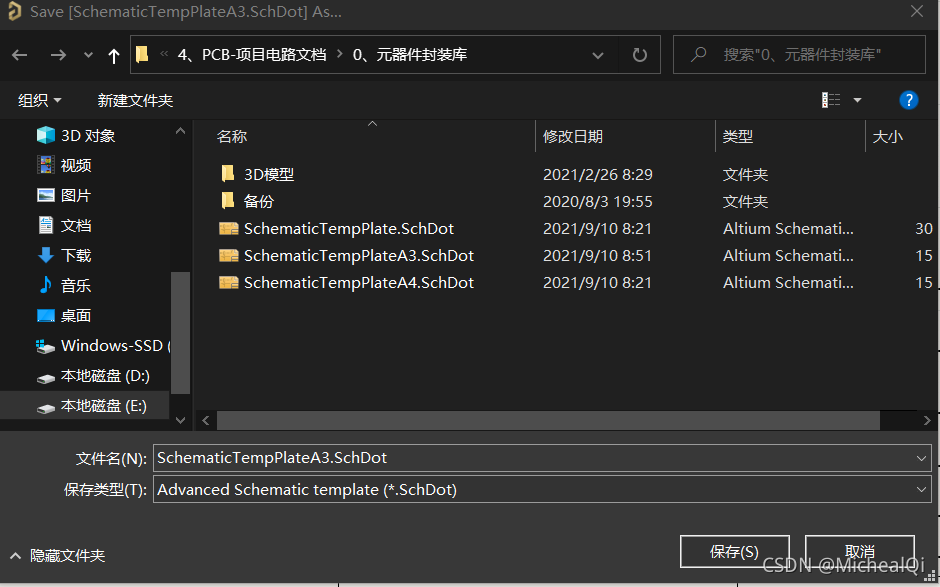

将原理图文件保存在模板文件(.SchDot)，并存储到自定义位置中

二、使用原理图模板

在设计过程种，工程师需要更改原理图sheet种图纸大小及图纸标注内容——模板，为了满足个项目或者公司的需要需要自行设计模板内容，下面将针对模板的自定义内容进行说明，希望各位能在学习中交流并进步，如果您发现文章中的问题，烦请不吝指出，我会及时修改以免各位理解歧义。

1、更改原理图模板映射路径

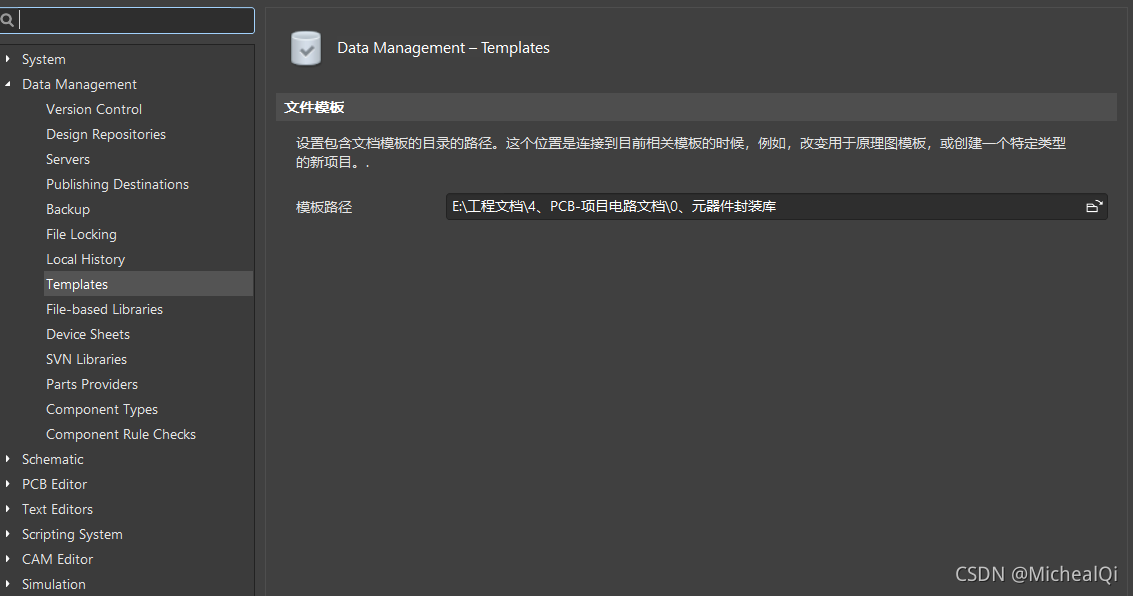

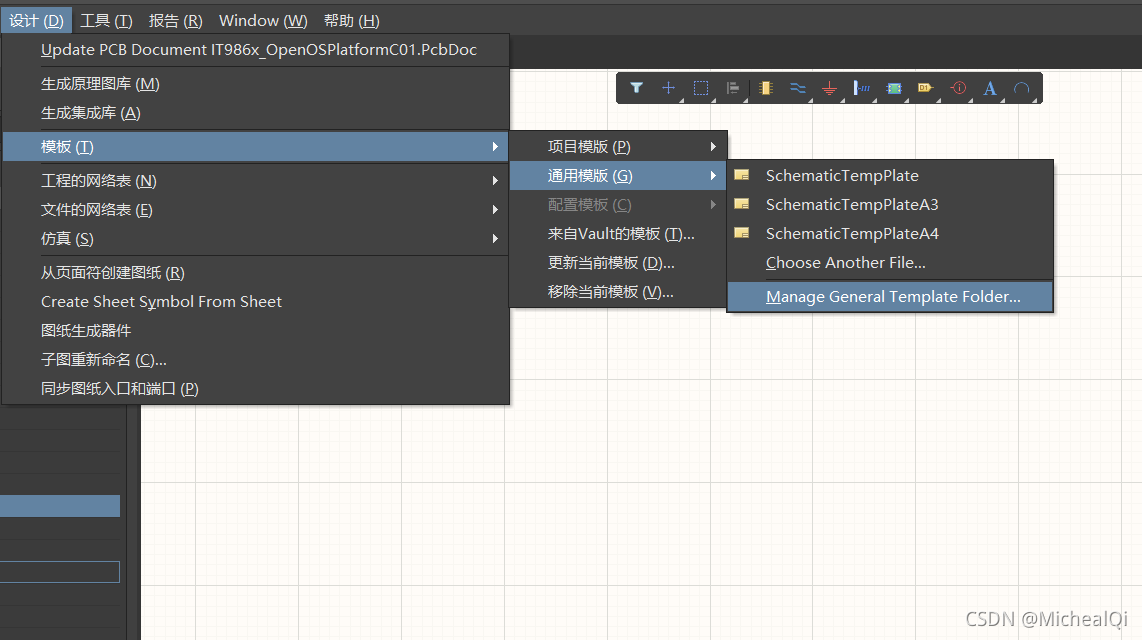

打开模板管理器

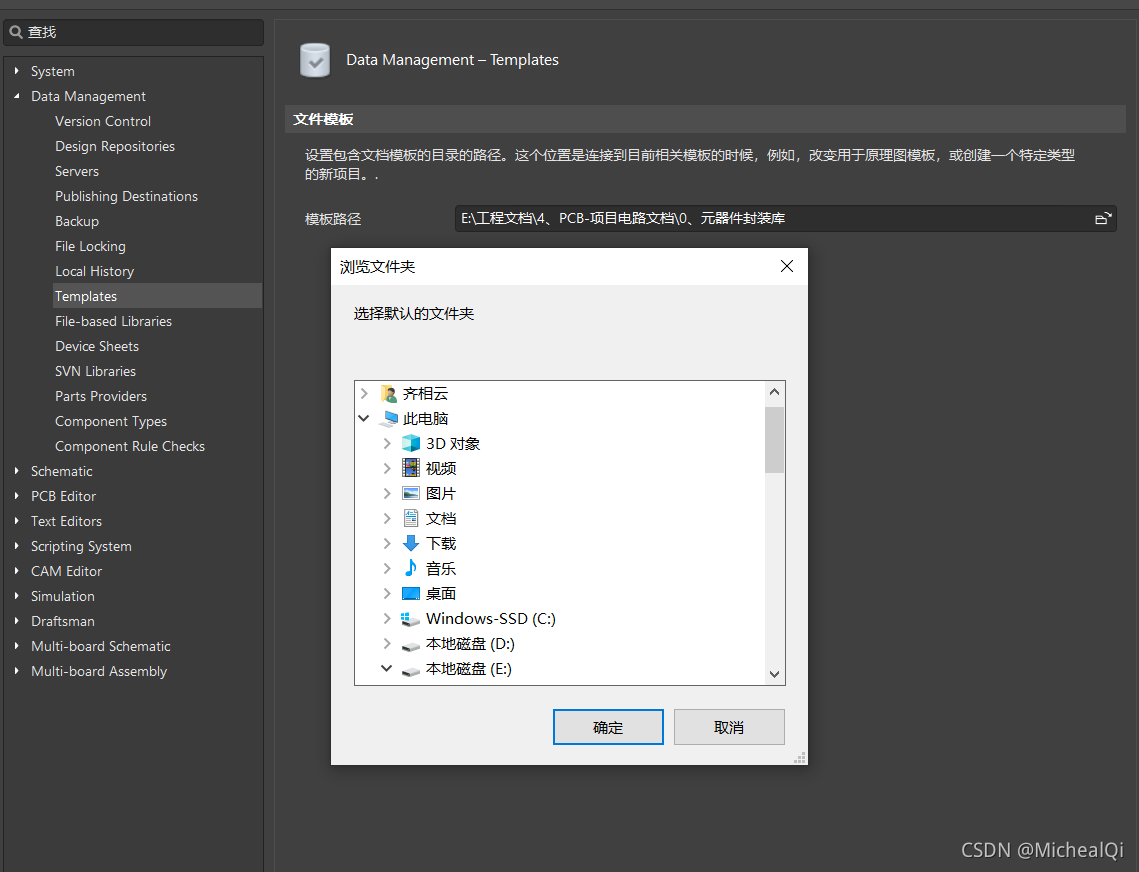

   更改自定的模板路径

2、在对应的原理图中选择模板

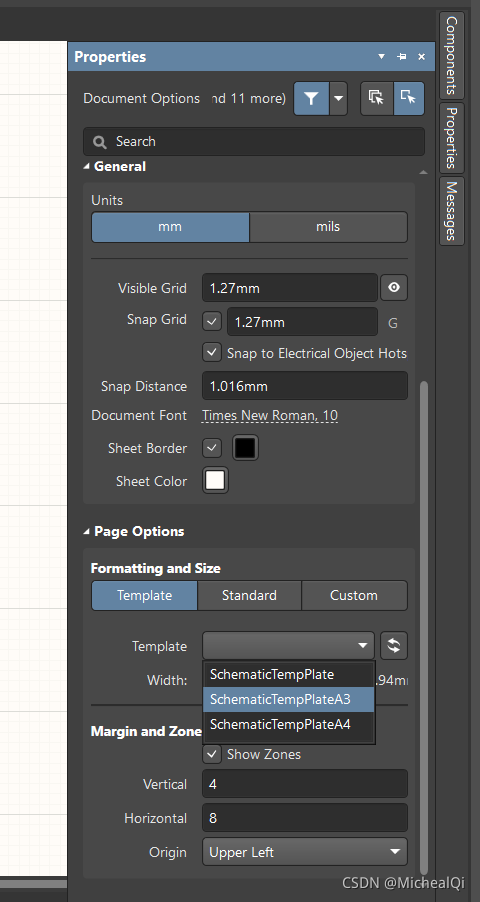

在右侧边栏种点击Properties选择自定义模板

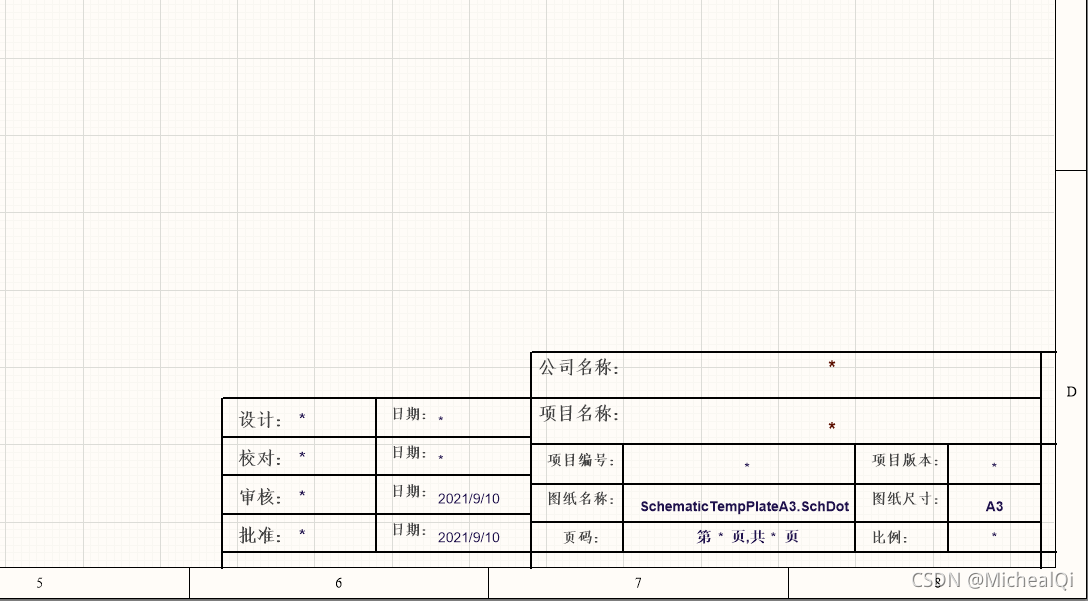

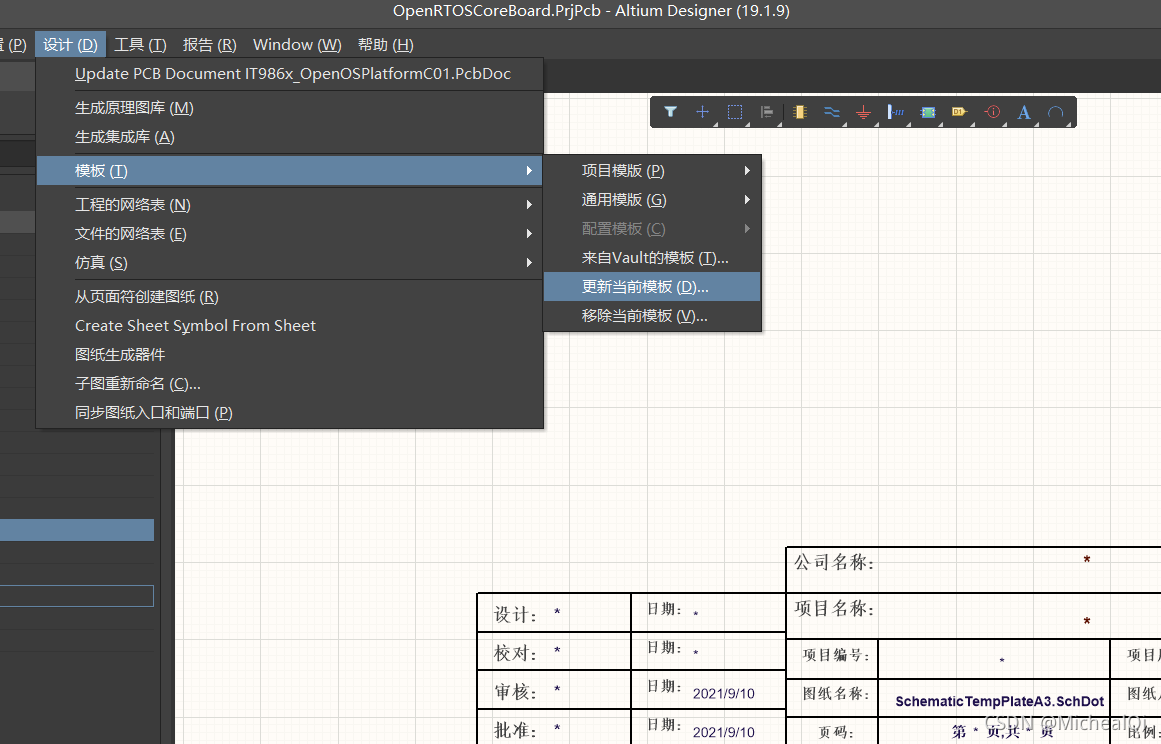

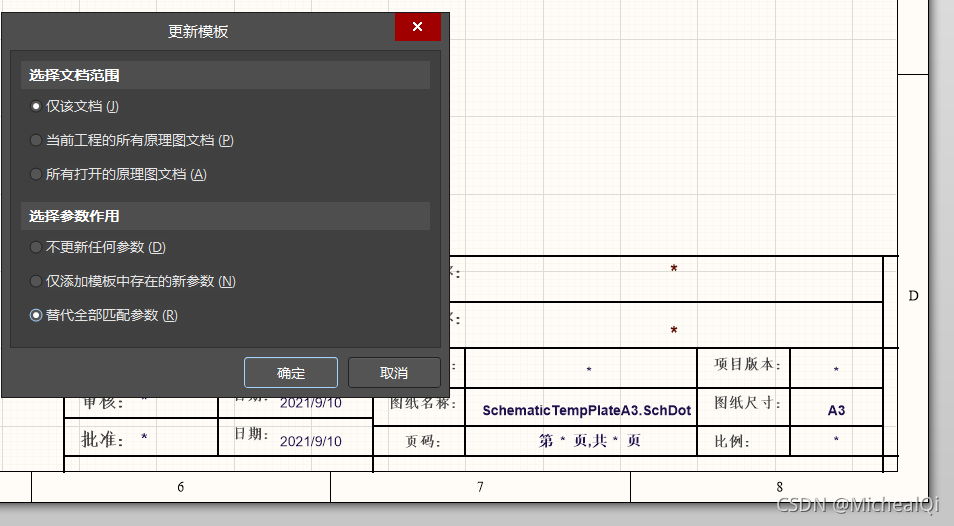

   如果发现模板中的图纸尺寸与实际不符合，则需要更新模板内容

   模板中的内容，全部在参数列表中，需要按照自己的需求更改


   至此所有原理图模板的内容全部介绍完成。
