【手把手学习系列(四)】Altium Designer 20 STM32核心板Demo：原理图设计

1 原理图  设计

设计原理图时，首先明确所需功能，然后根据芯片 数据手册  及参考电路绘制原理图，最后标注清晰，养成良好习惯

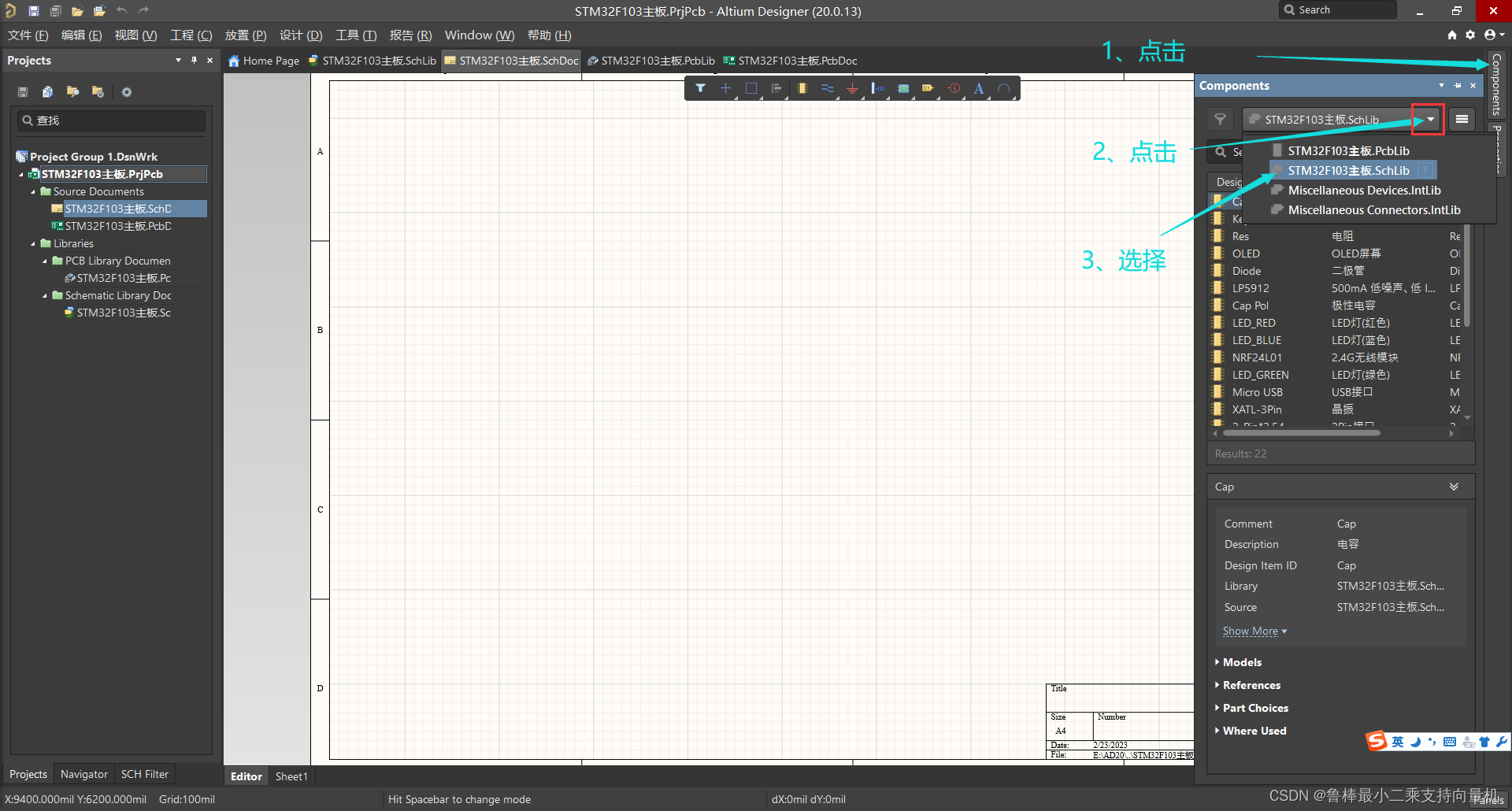

1.1 从原理图库选择元件

首先，从原理图库中选择需要使用的元件，操作如图：

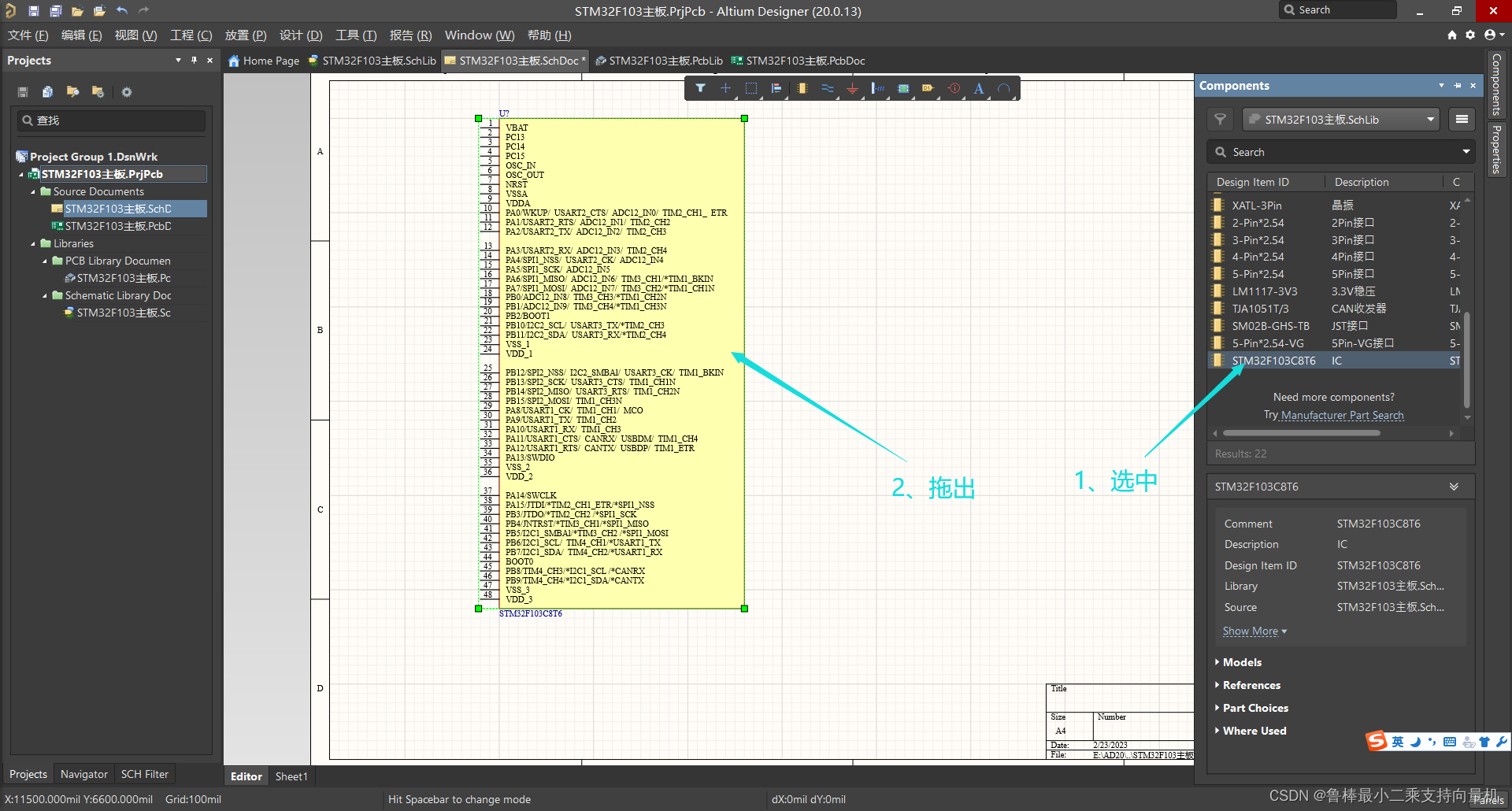

元件直接拖动至原理图绘制区域：

1.2 元件修改

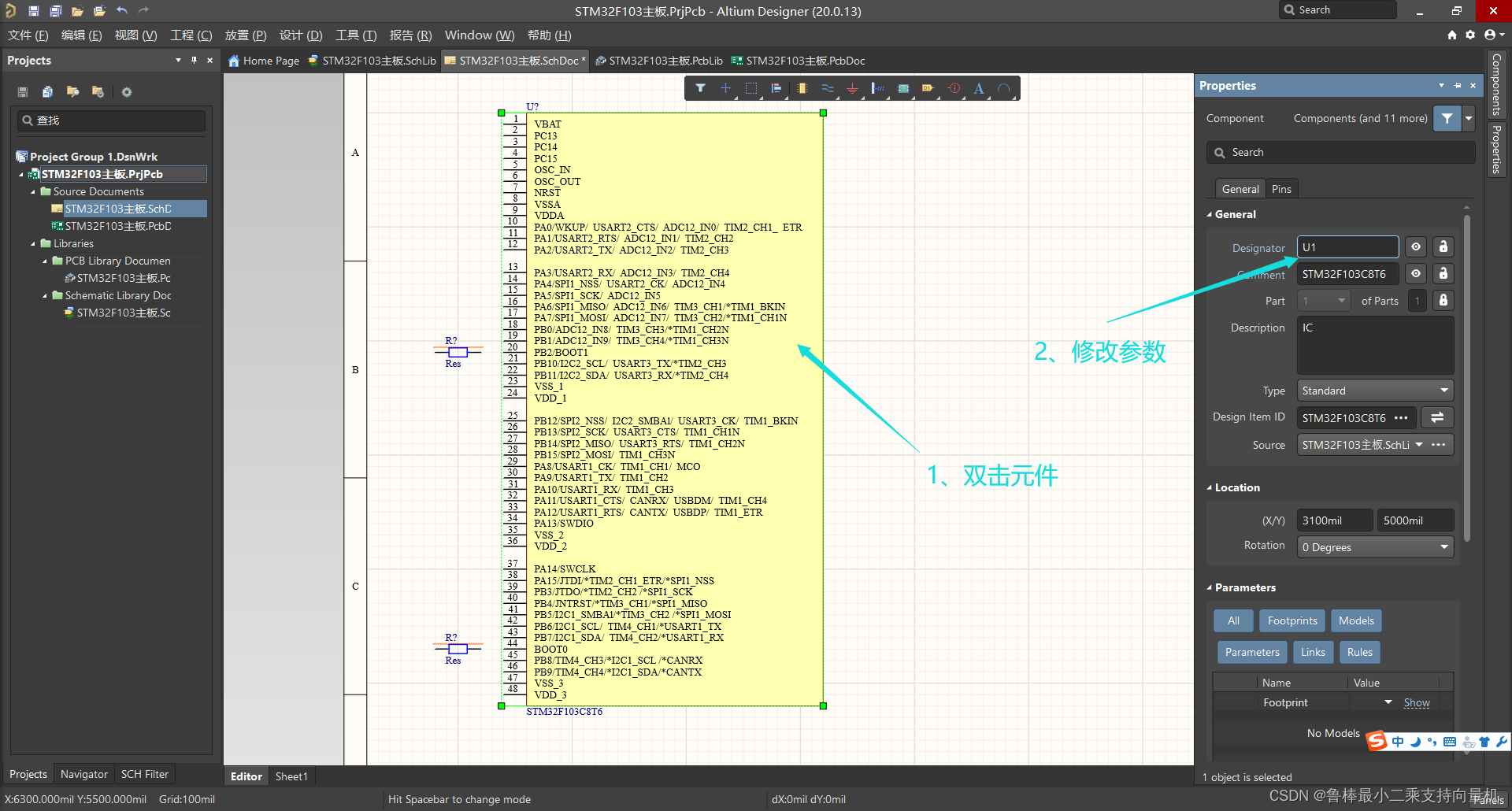

双击元件，即可修改参数：

电阻、电容等元件，阻值、 精度  ，容值、耐压值需要标注清楚：

1.3 放置电源接口

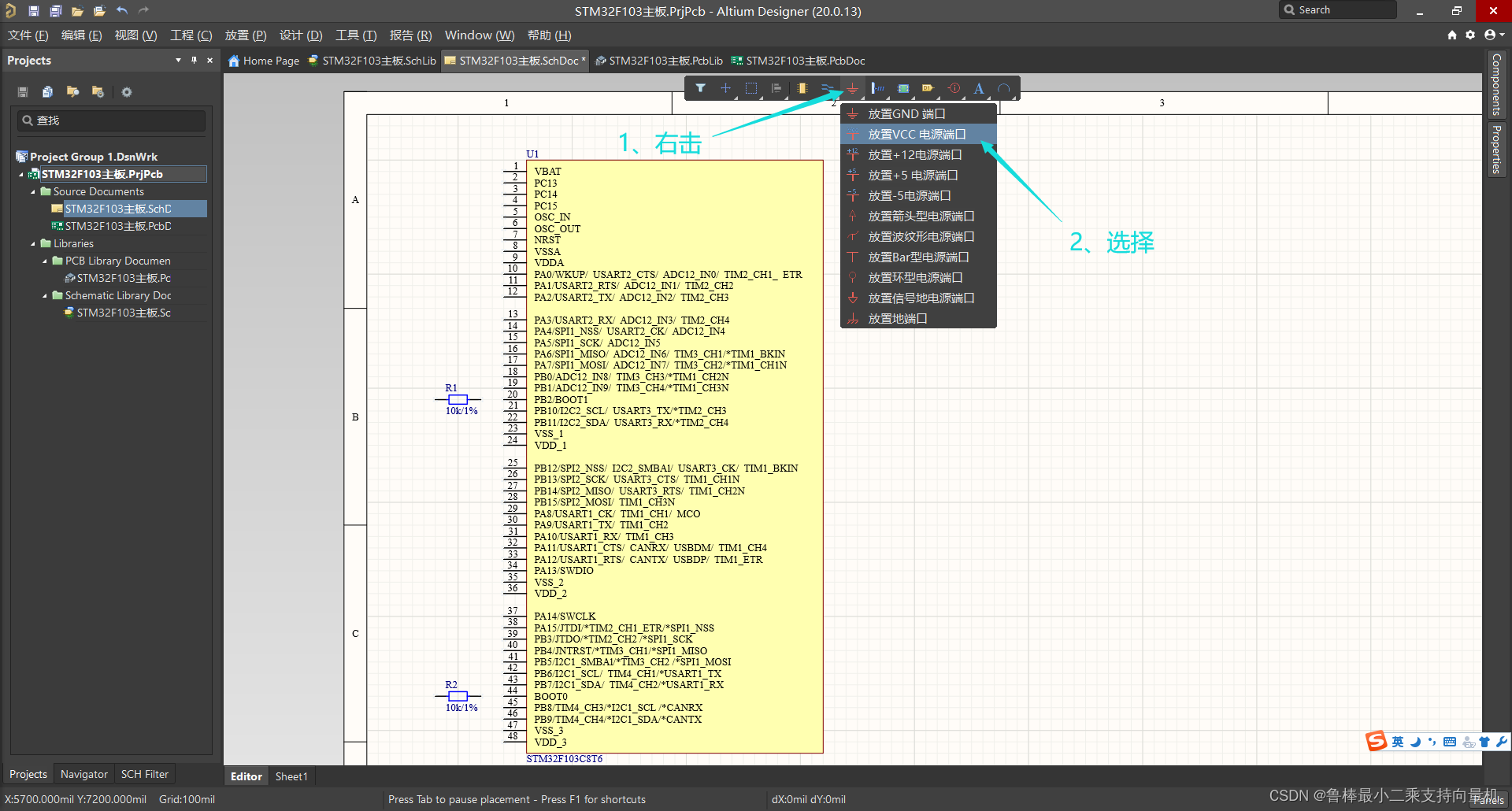

VCC电源接口的选择和放置，如图所示：

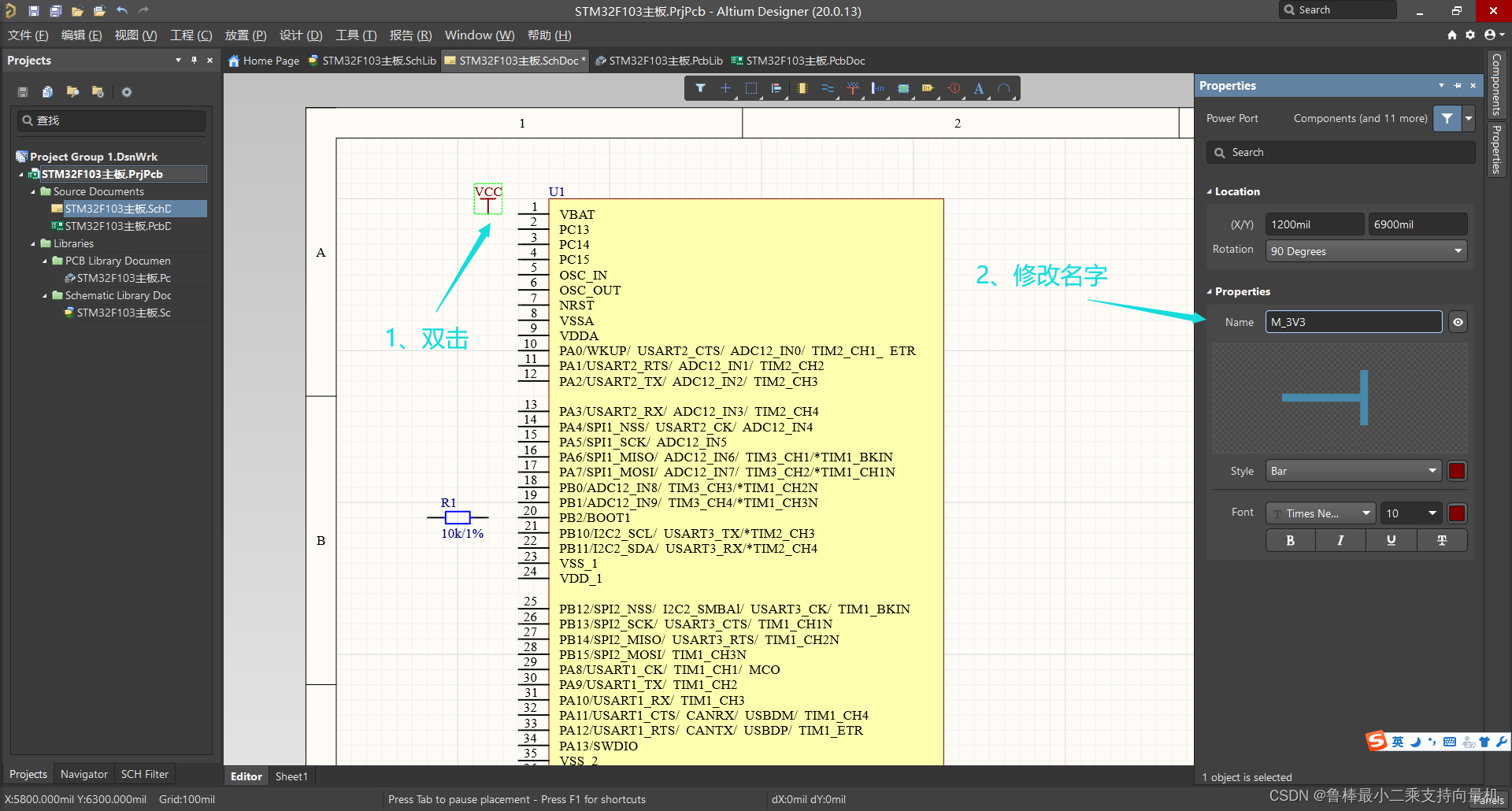

双击即可修改名字：

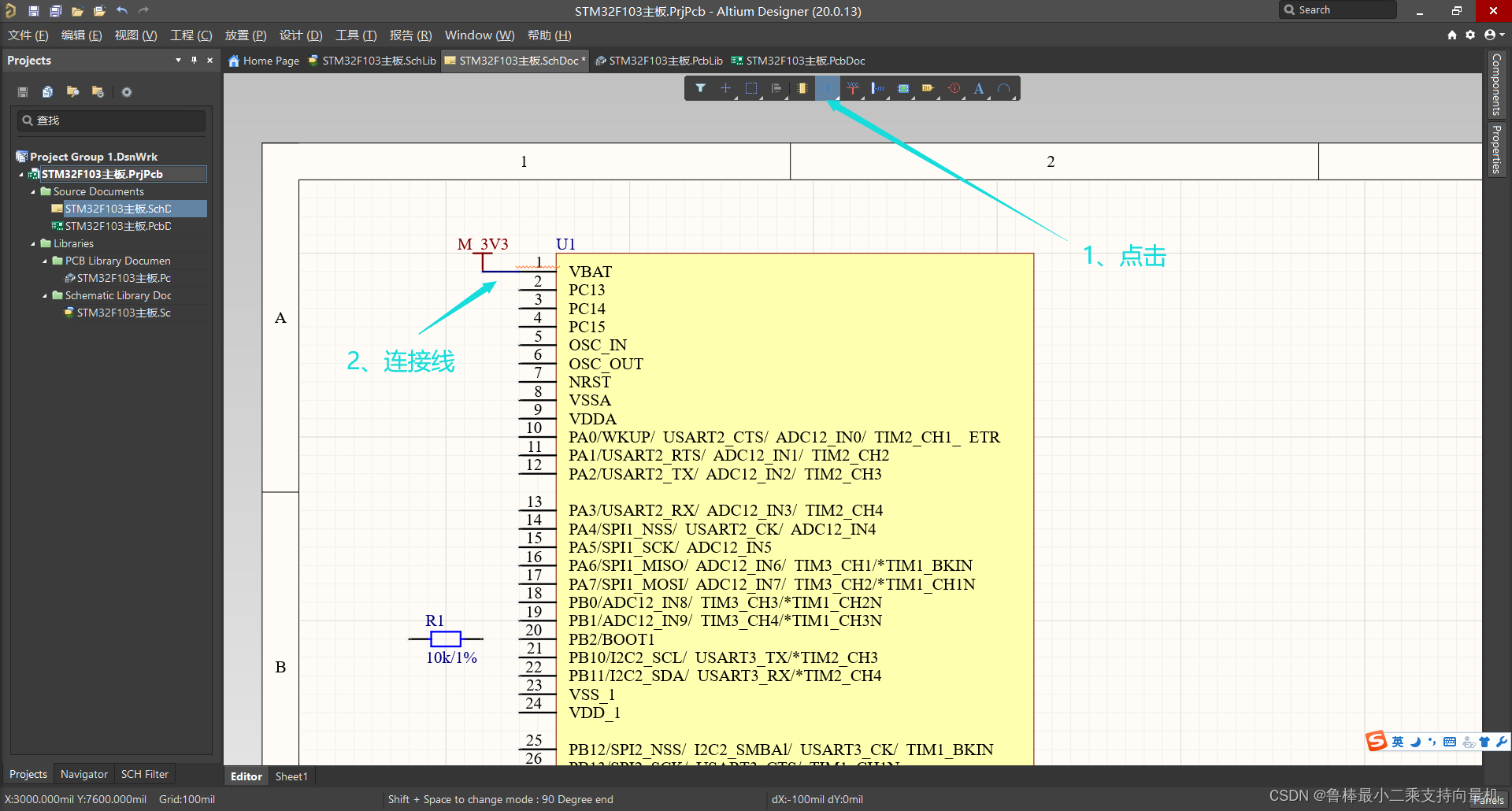

   选择连接线，即可连接元件：

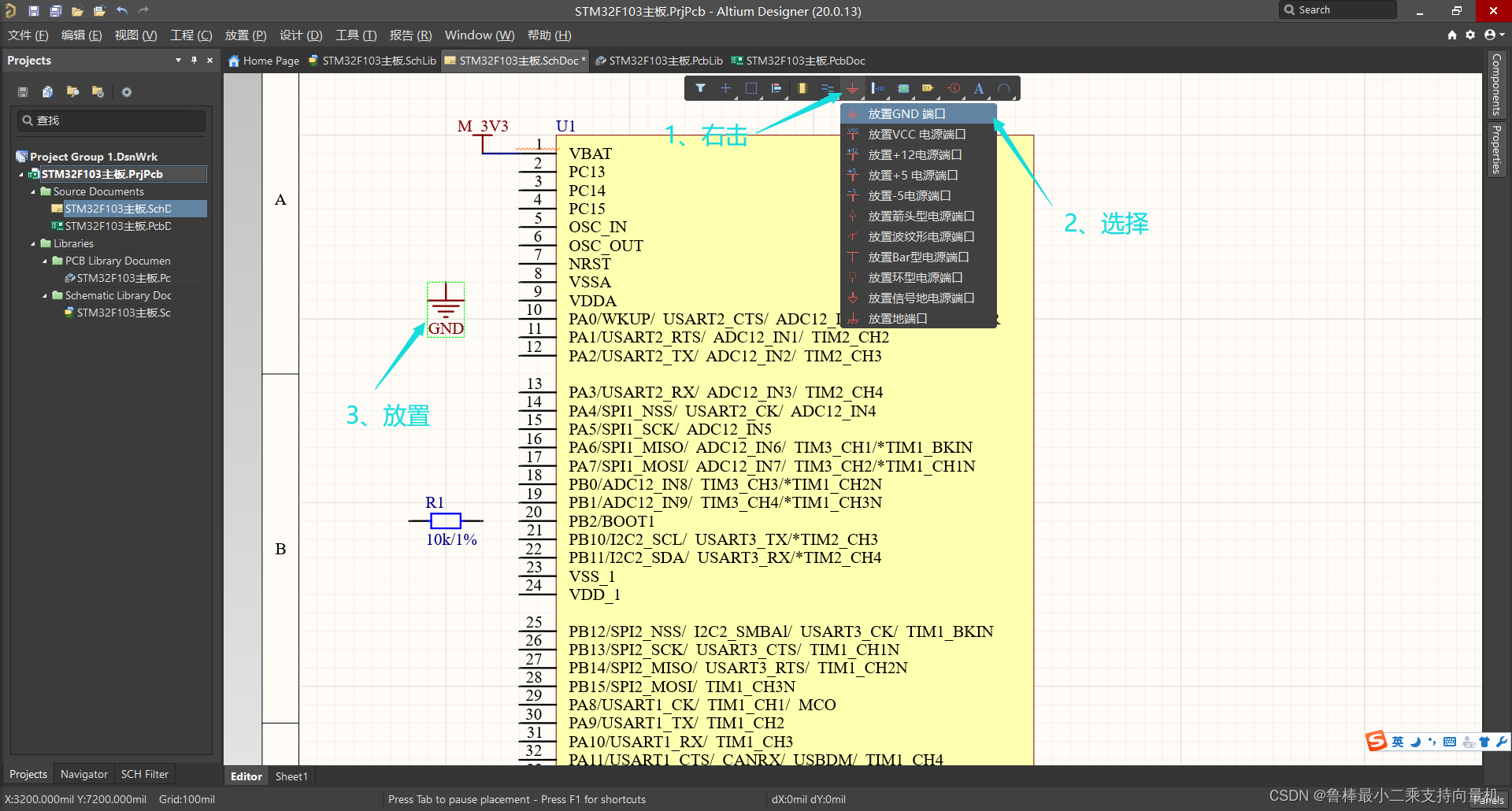

   放置GND接口：

1.4 元件旋转

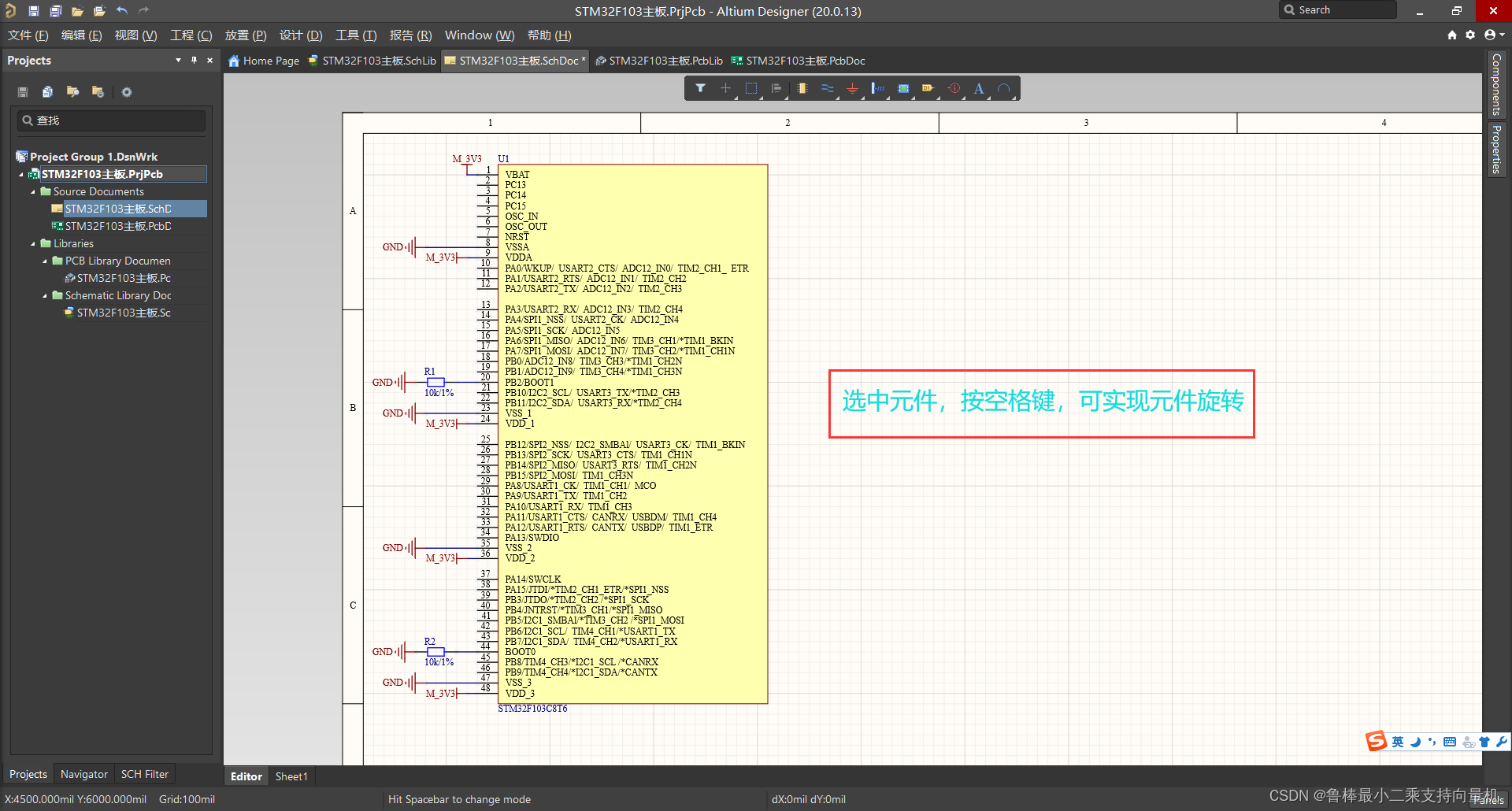

选中元件，按空格键，即可旋转元件：

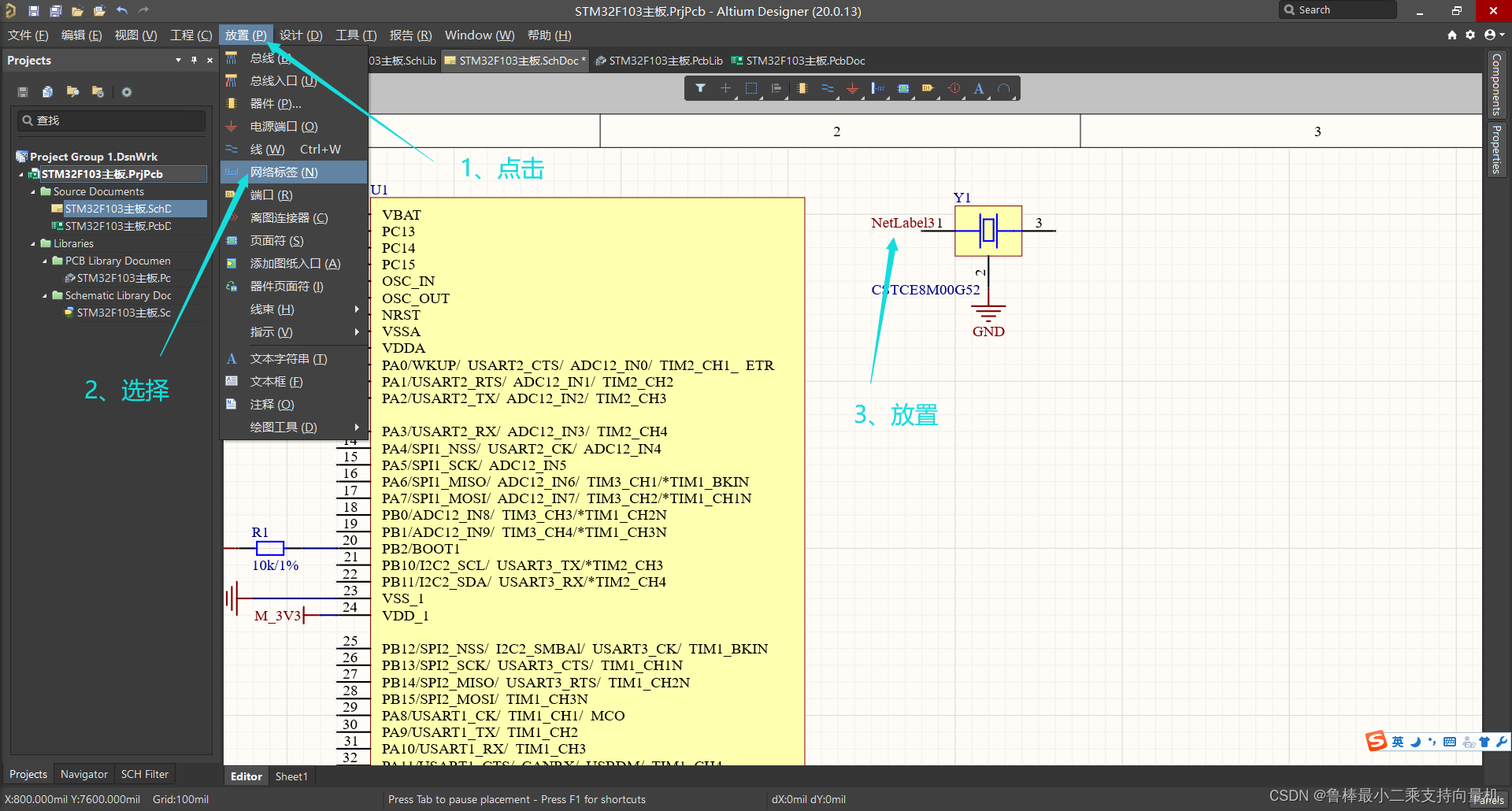

1.5 放置网络标签

网络标签可以代替连接线，连接不同元件：

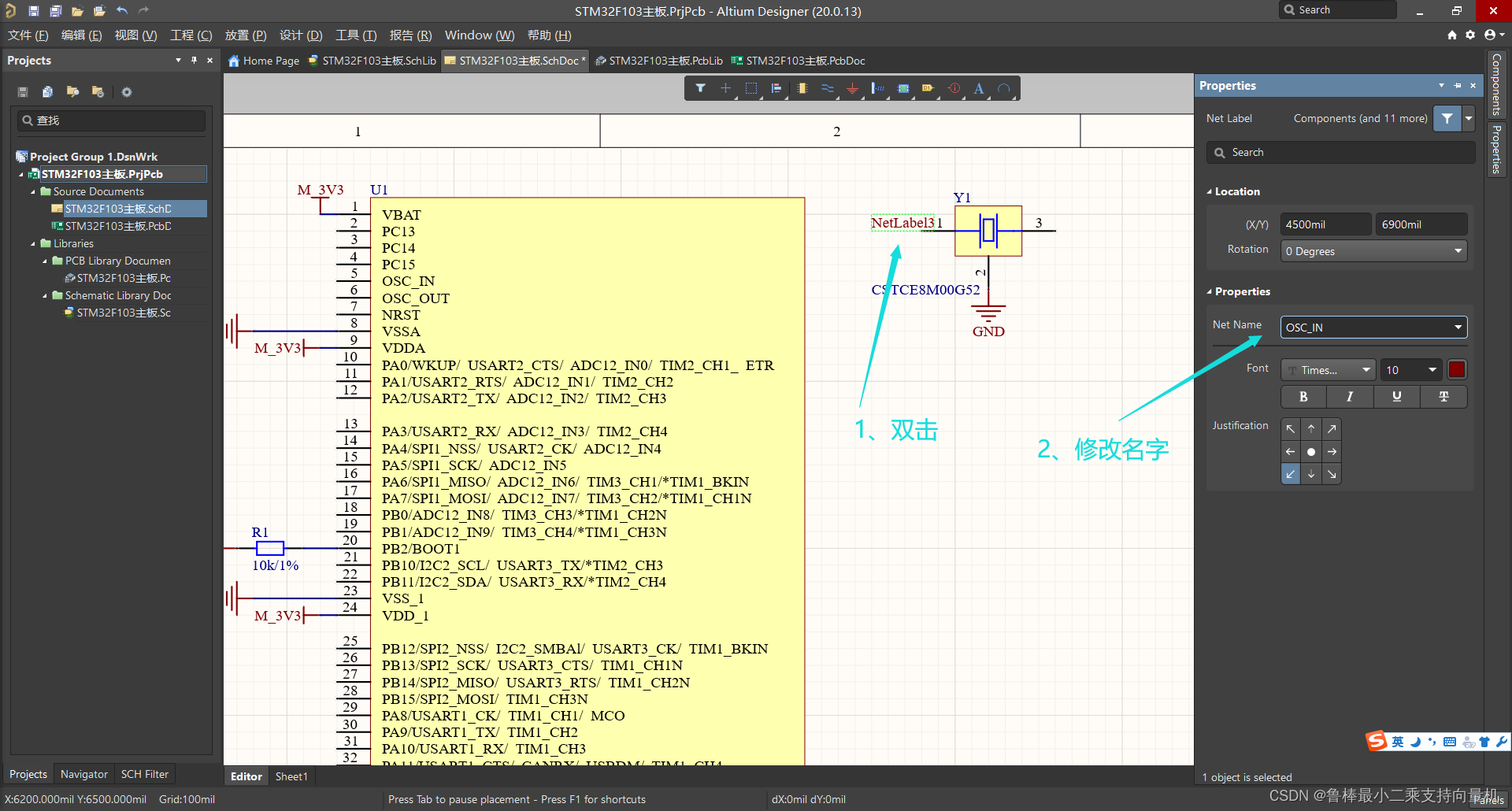

双击网络标签，即可修改名字：

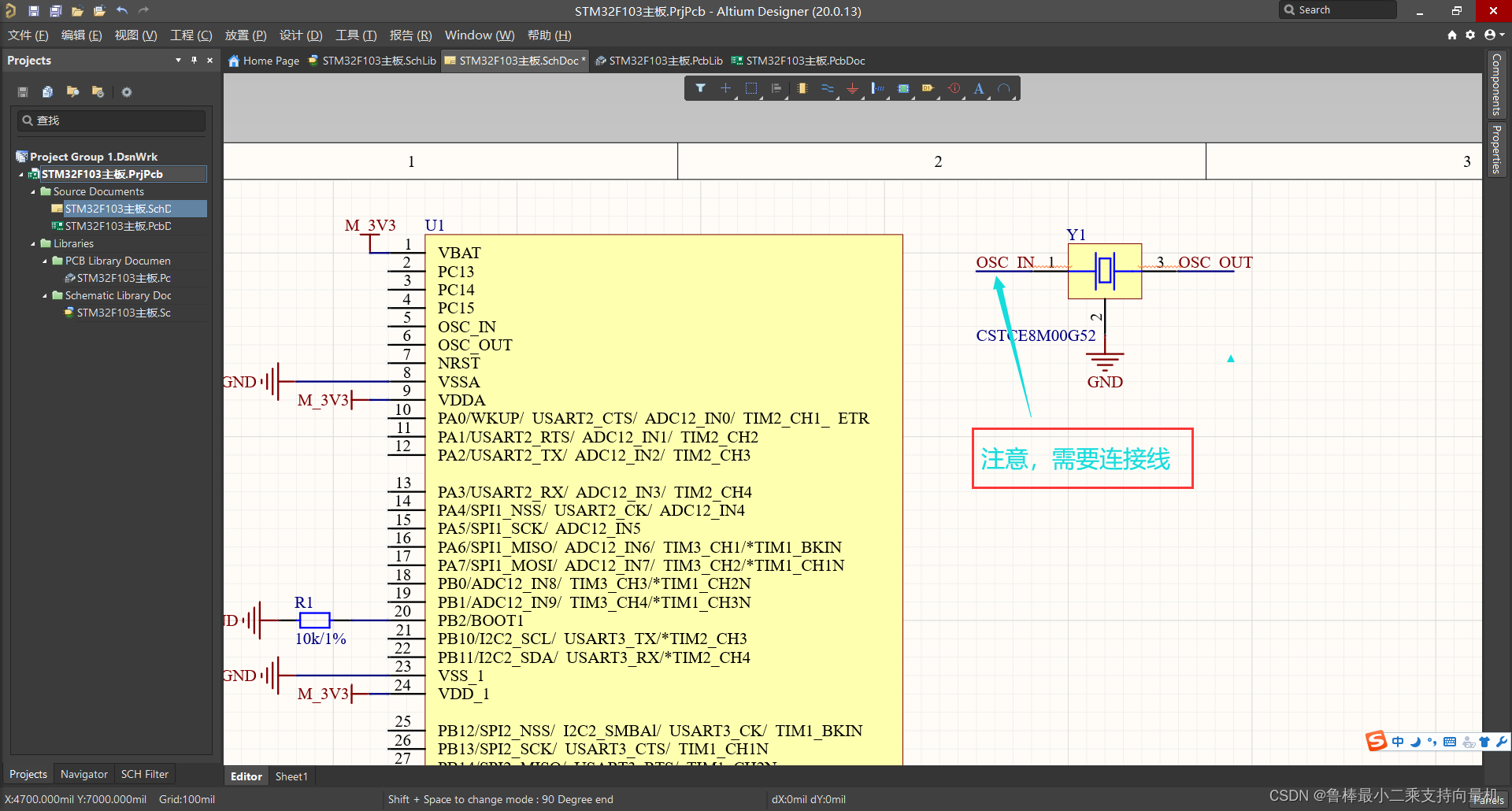

网络标签需要连接到元件：

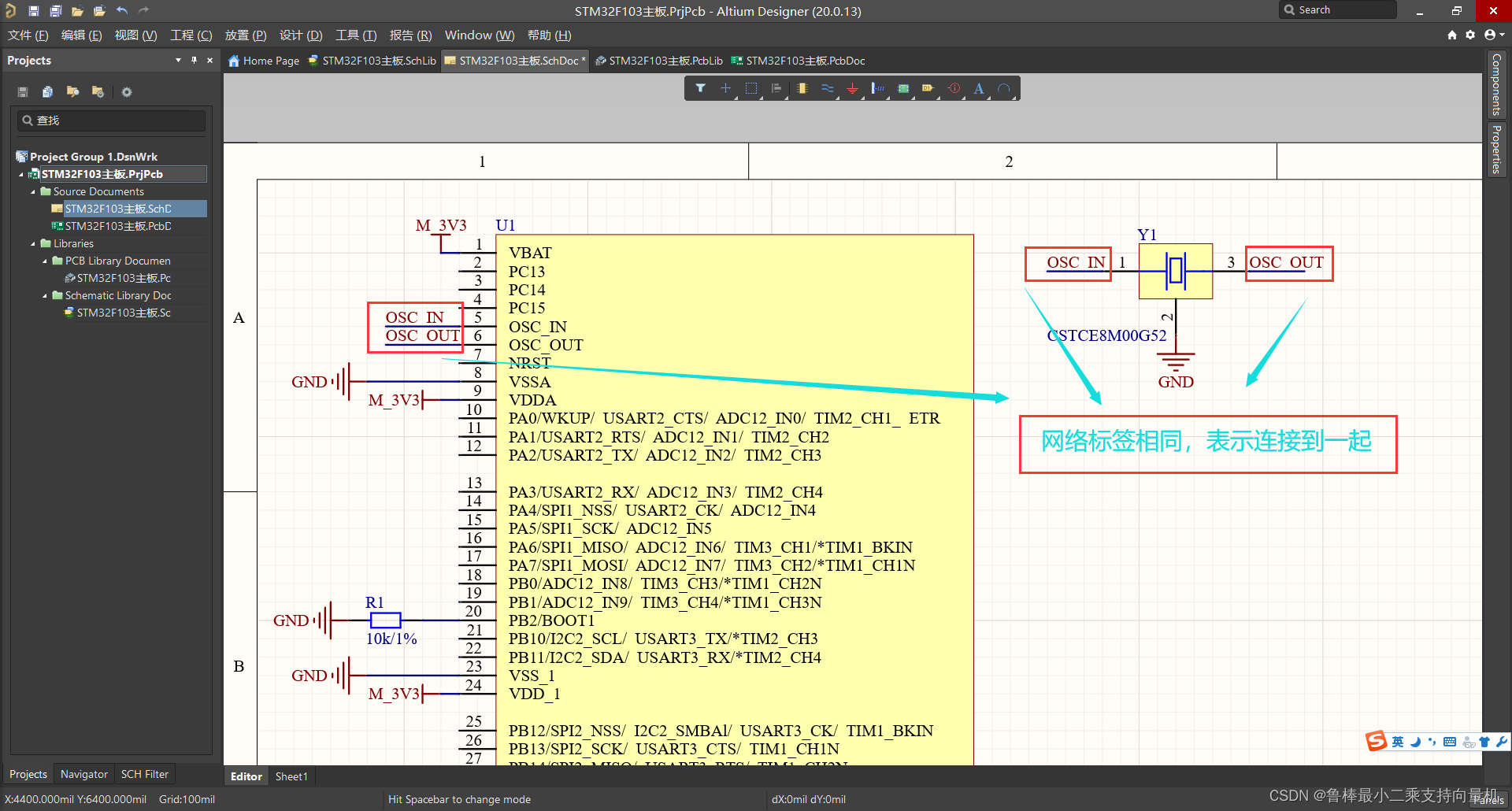

相同名字的网络标签，表示连接到一起：

1.6 其他操作

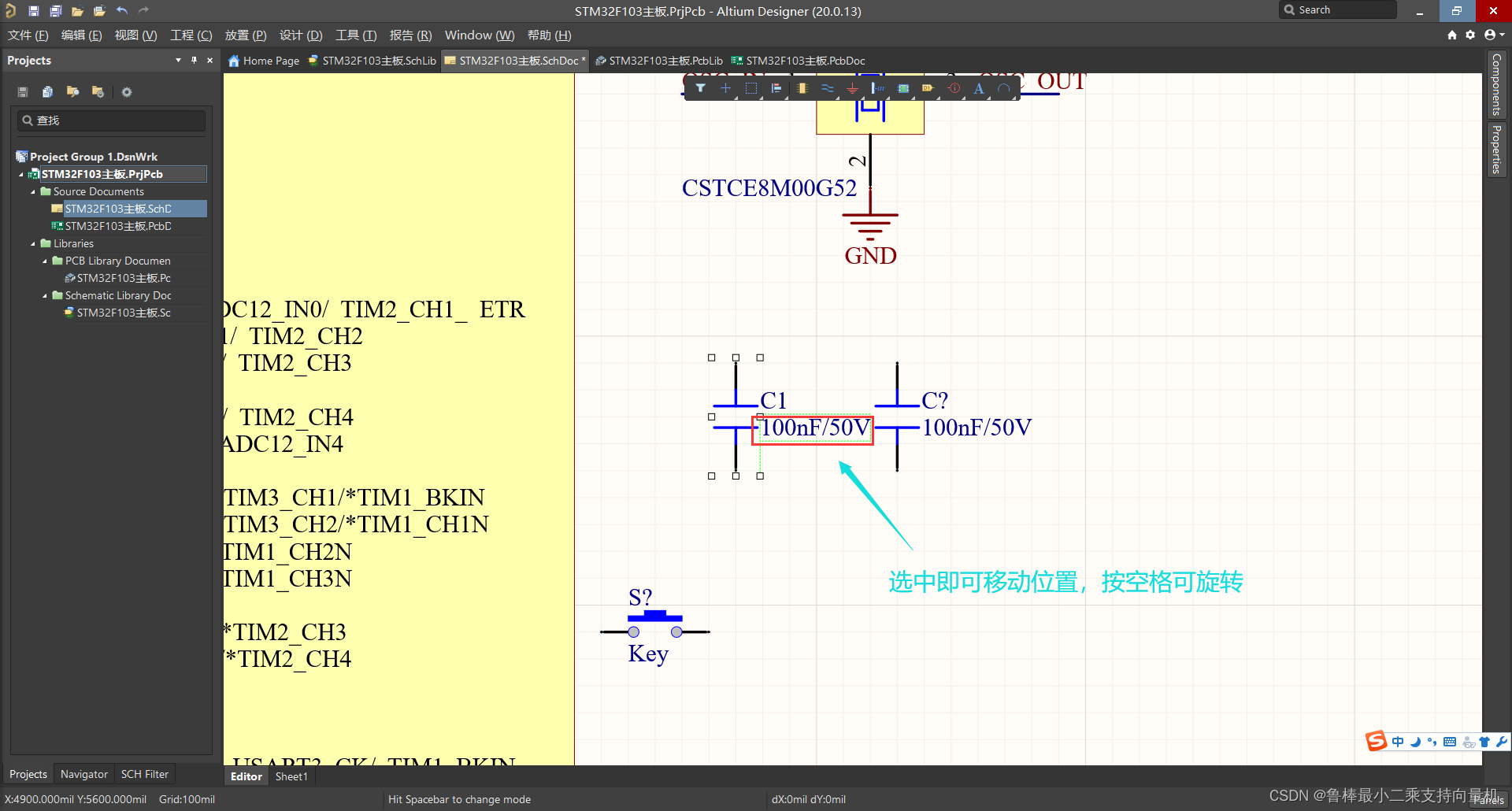

元件标注选中，即可进行移动等操作：

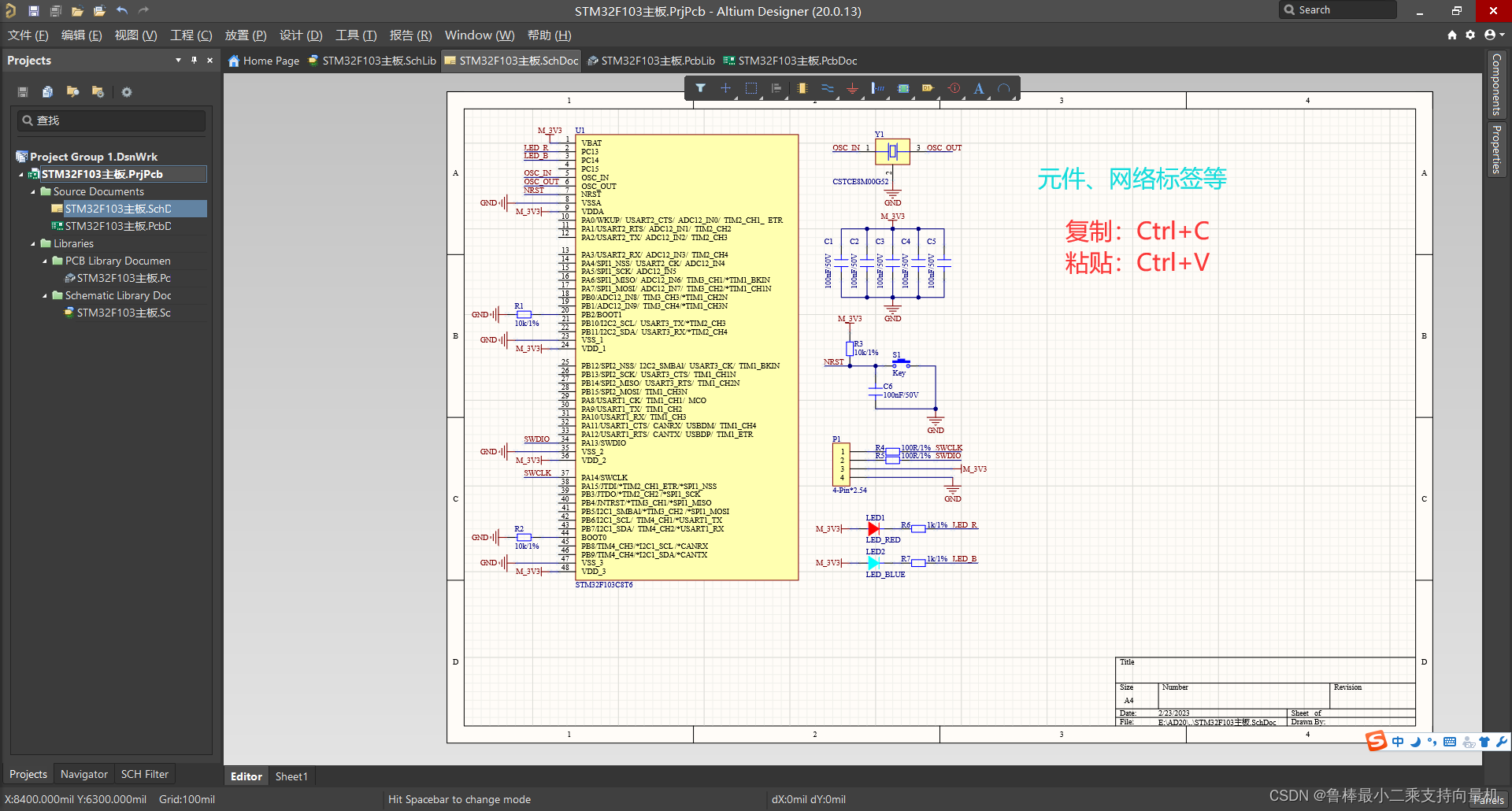

元件、网络标签、电源接口等，均可复制、粘贴：

1.7 NO ERC标号

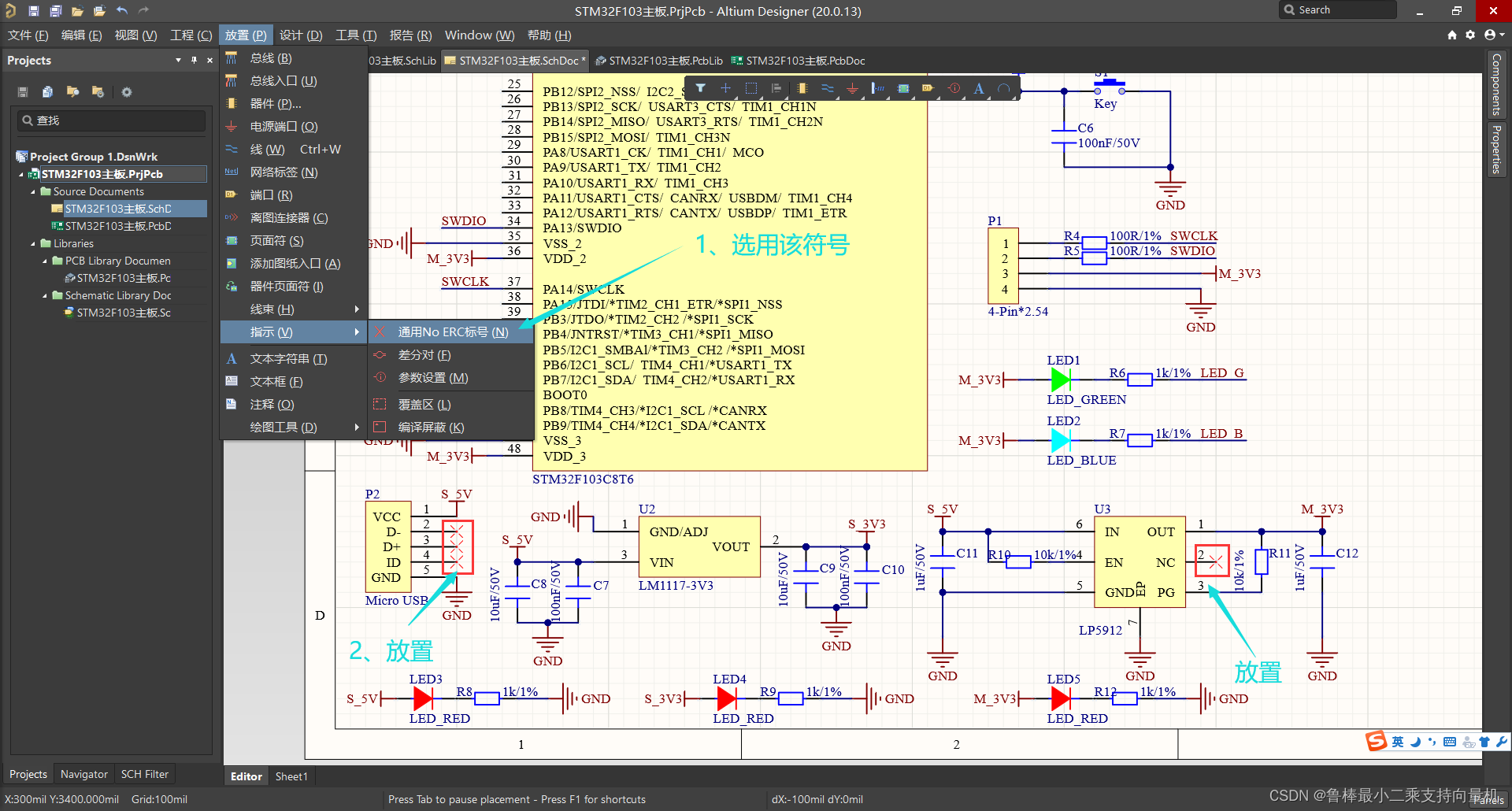

未使用的引脚，需要用NO ERC标号：

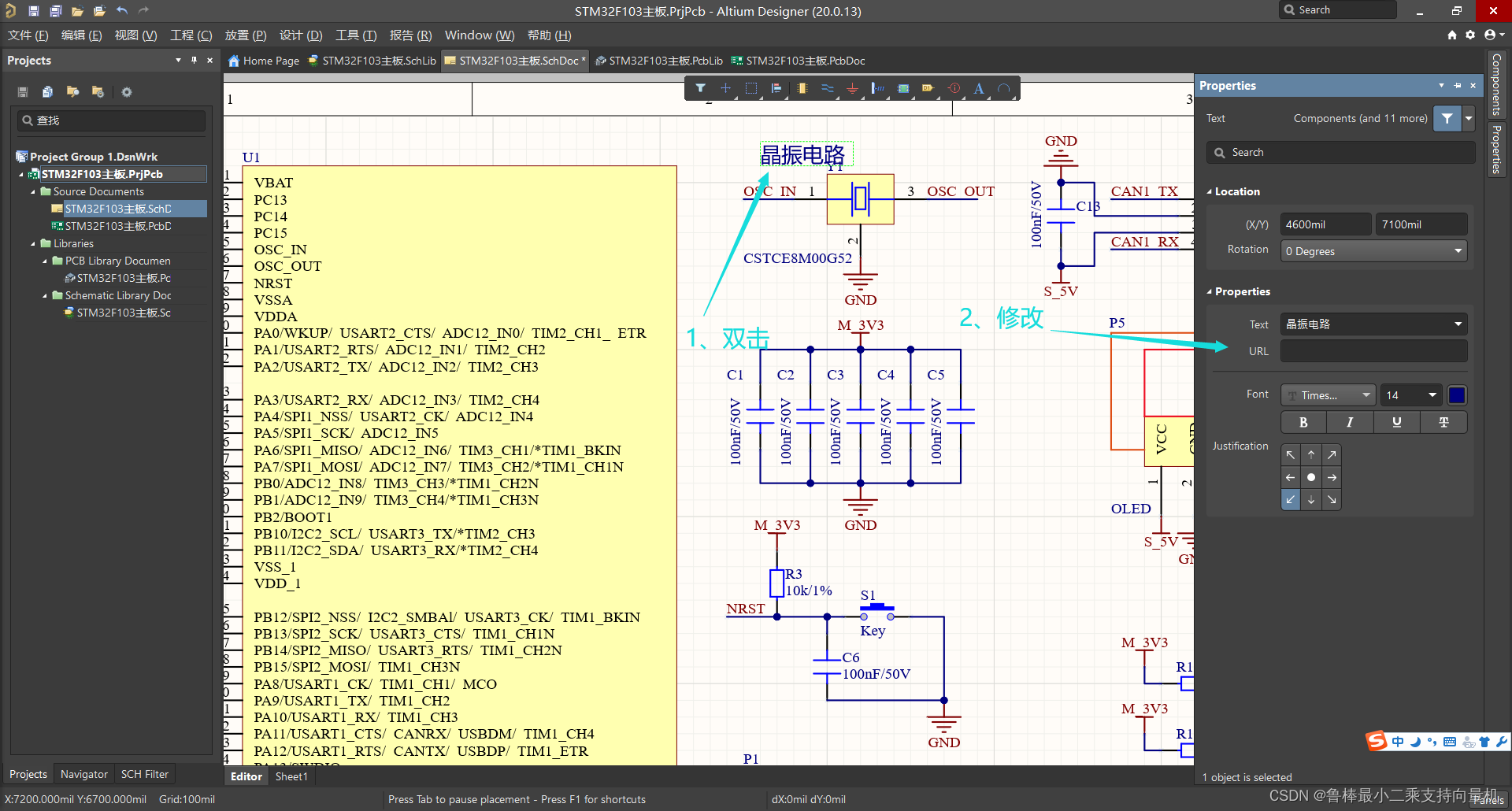

1.8 放置Text

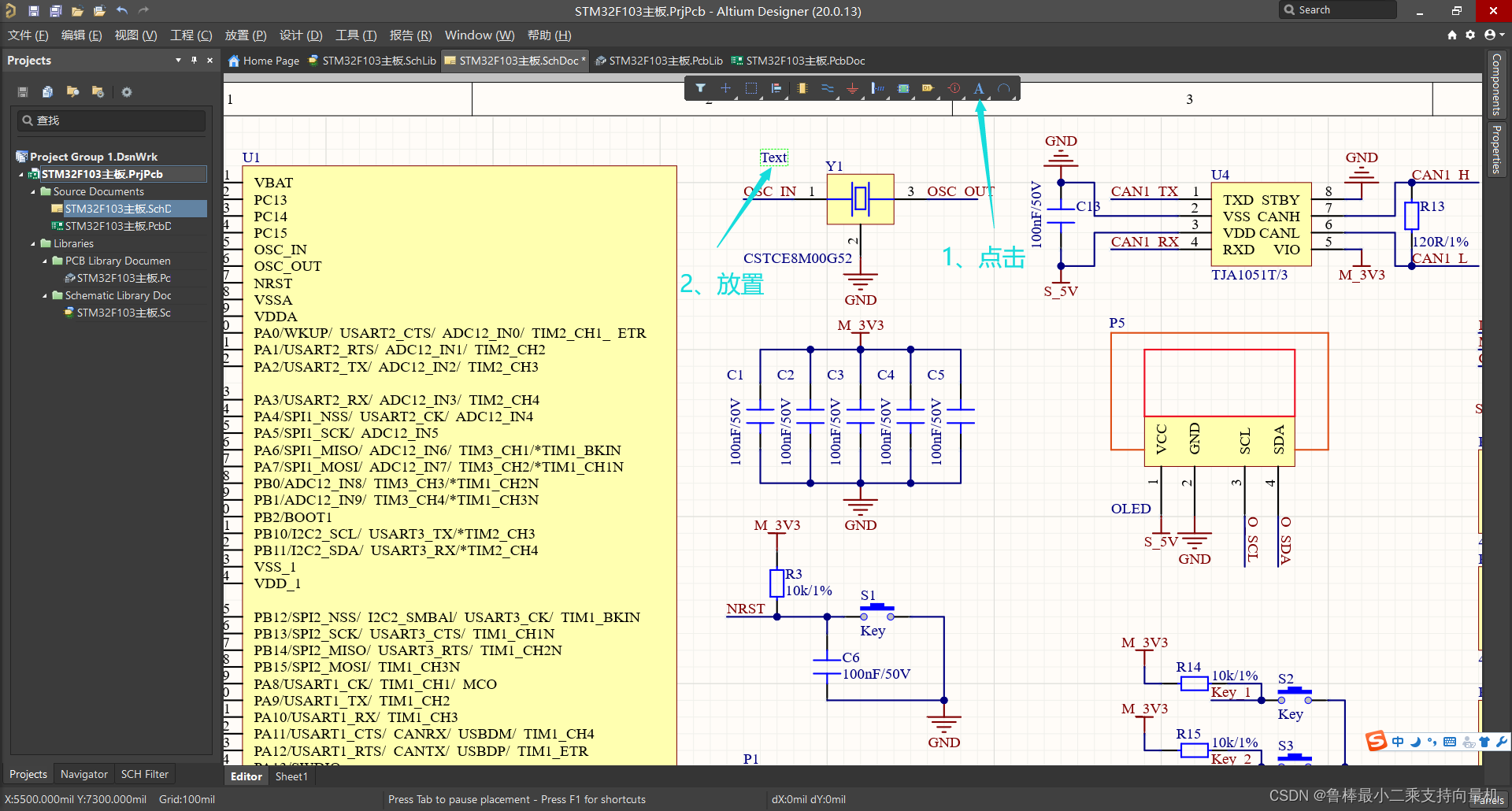

Text放置，如图所示：

   双击，可进行编辑修改：

1.9 绘图工具

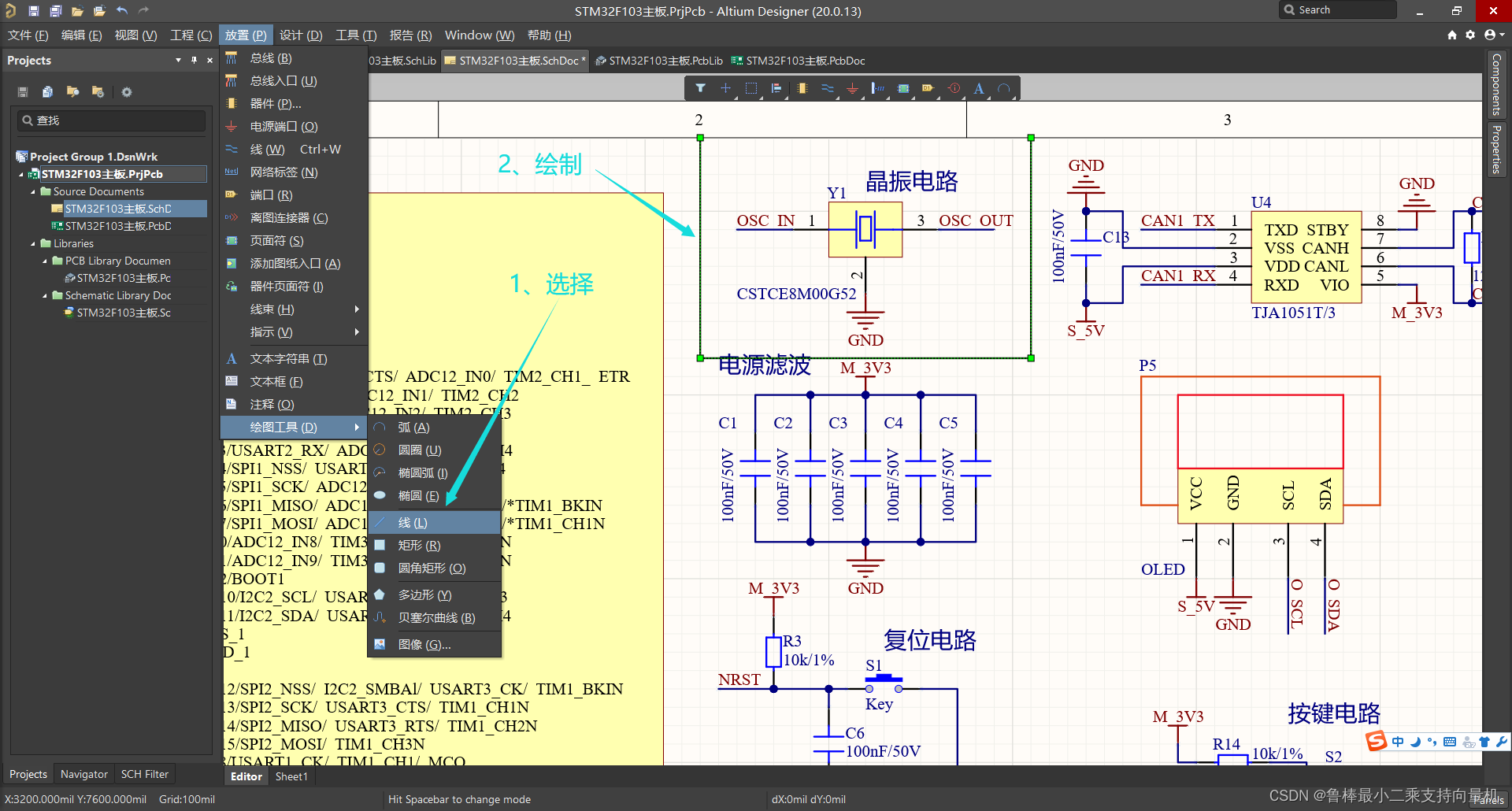

绘图工具中的线可实现分割区域：

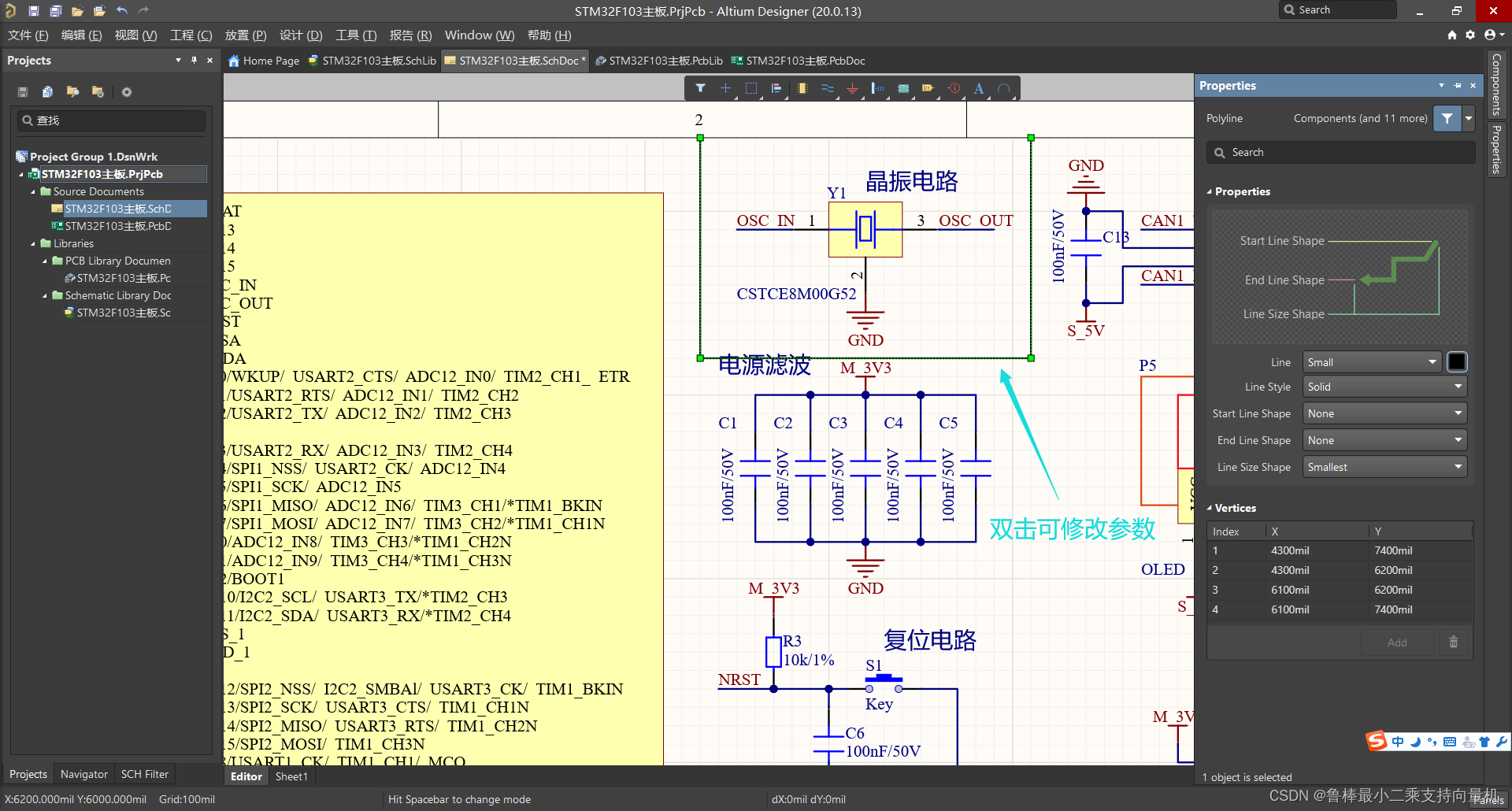

双击可进行参数修改：

1.10 原理图设计完成

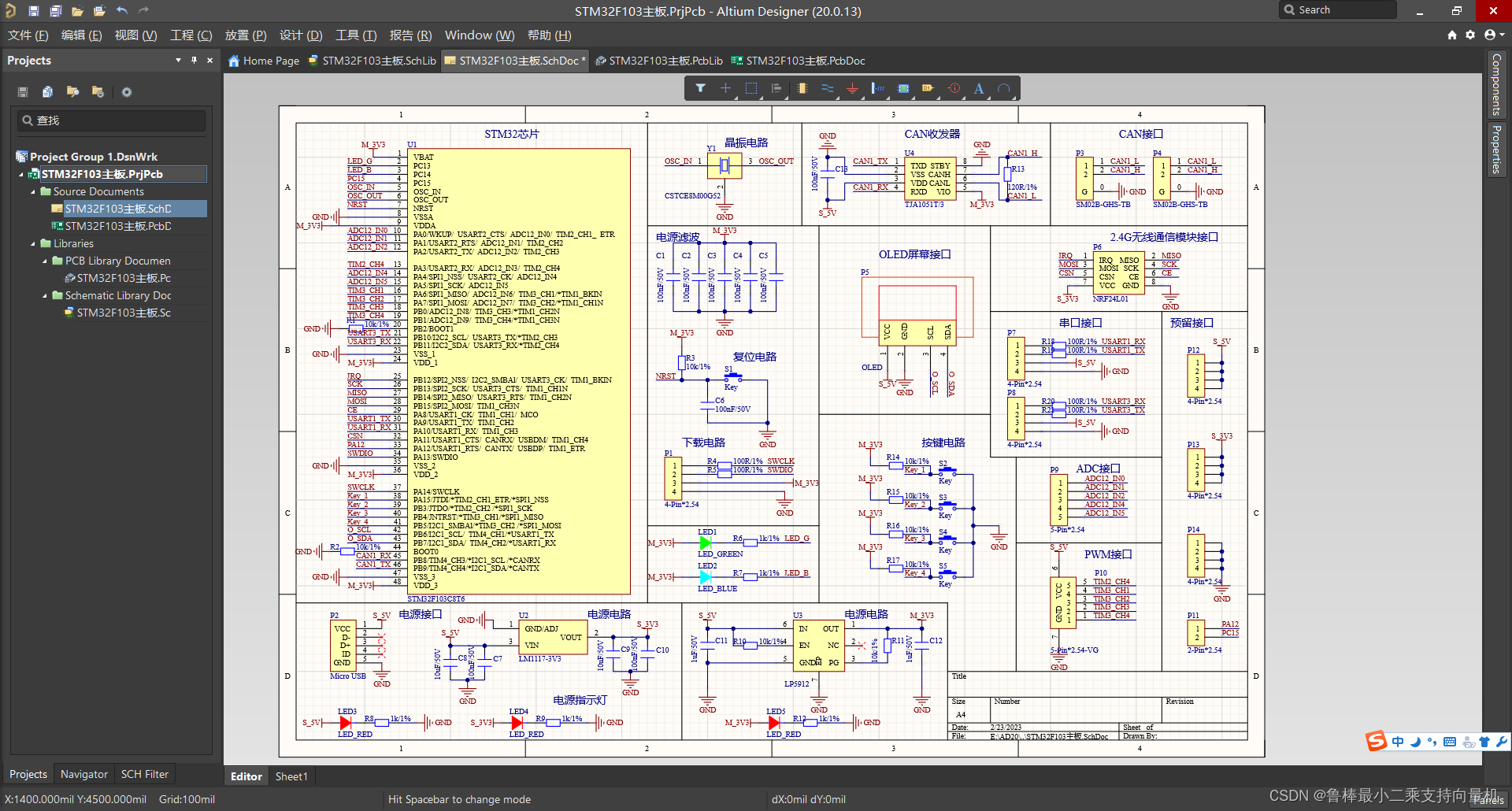

完整原理图，如图所示：

完整工程文件： STM32F103主板

希望本文对大家有帮助，上文若有不妥之处，欢迎指正
