Cadence PSpice基础：直流工作点分析操作

• 使用与案例1-1相同的设计 RC.opj。
• 选择PSpice – New Simulation Profile 或单击新的模拟配置
• 指定RC_bias为模拟配置文件的名称
•
•

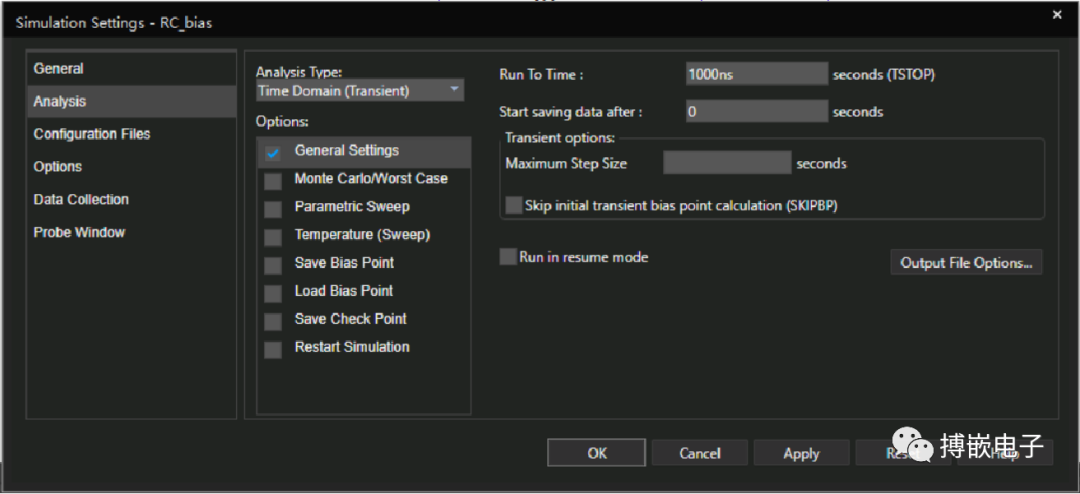

• 单击“Create”按钮，打开“模拟设置”对话框
• 选择PSpice-Run，或单击Run图标

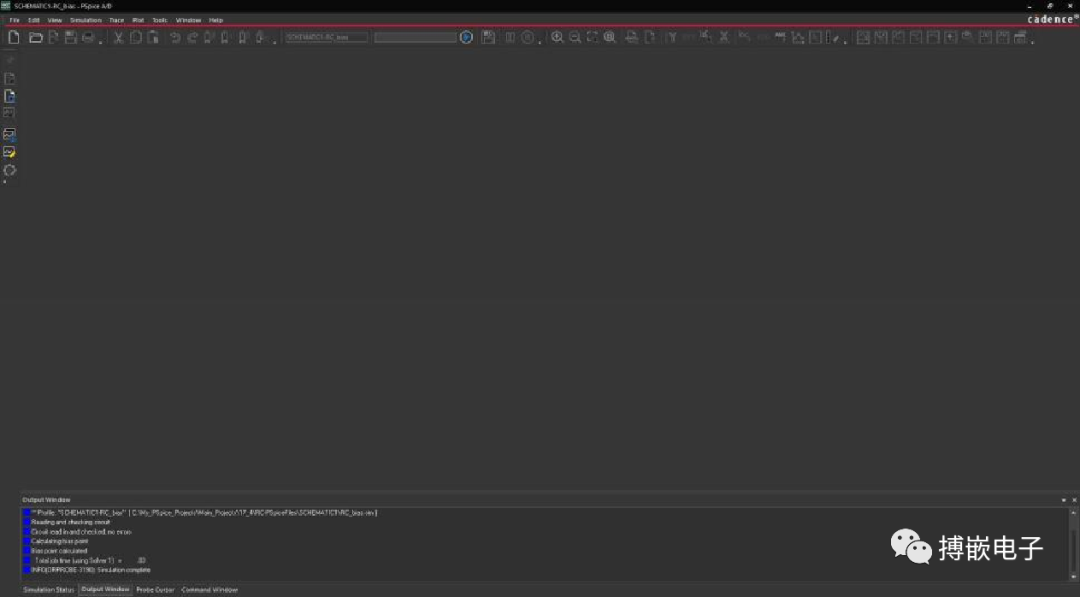

• netlist创建过程在后台运行。它自动检查背景中的设计规则检查(DRC)错误。在没有任何DRC错误的成功创建netlist之后，Probe窗口将打开，如下图所示
•

备注：

1.PSpice A/D模拟器不会生成用于偏置分析的探针数据，因此这个探针窗口是空的。

2.可以从模拟期间生成的输出文件或从原理图页中可用的偏置显示中查看偏置点模拟结果。

• 查看结果

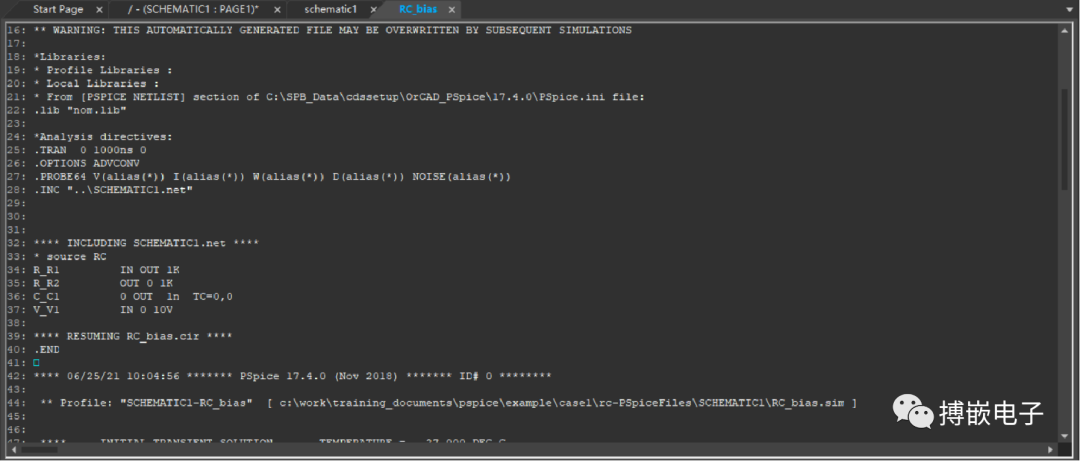

• 从原理图页面中，选择PSpice-View输出文件检查输出文件中的模拟结果，或者从Probe窗口中选择View-Output
•

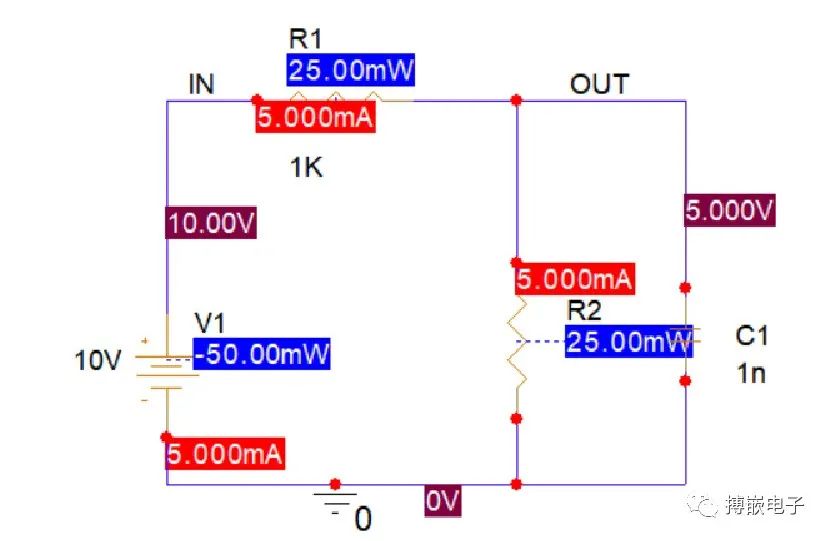

• 从原理图中检查直流工作点结果
• 选择PSpice – Bias Points – Enable切换电压和电流偏置显示
•
