左键单击 –> 选中或确定操作
按住左键 –> 选中区域内所有组件
左键双击，可以选择以特定操作模式和窗口类型进入对应组件的下一层
一般我是edit newlab

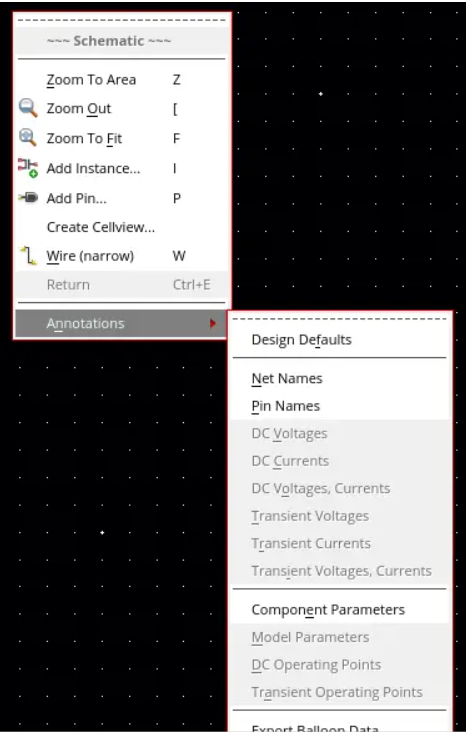

右键单击 –> 扩展操作
菜单栏中会显示部分操作对应的快捷键，快捷键一般是对应操作中某个英文单词的首字母
[ –> 拉高视图
] –> 拉低视图
f –> 自动将原理图放大到适合屏幕窗口的大小
z –> 将原理图自适应到所选中的区域，等价于鼠标右键

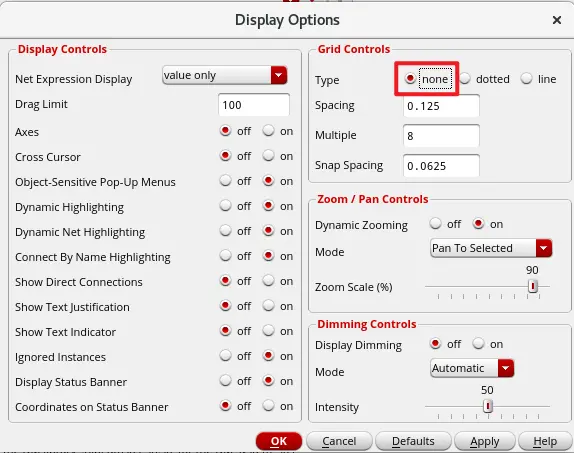

o –> 打开显示选项，Type处可以修改背景样式；snap spacing处可修改界面最小格点分辨率，默认0.0625（改成0.0001或更小可用于画更精细的symbol等等，画完symbol后最好调回默认值）

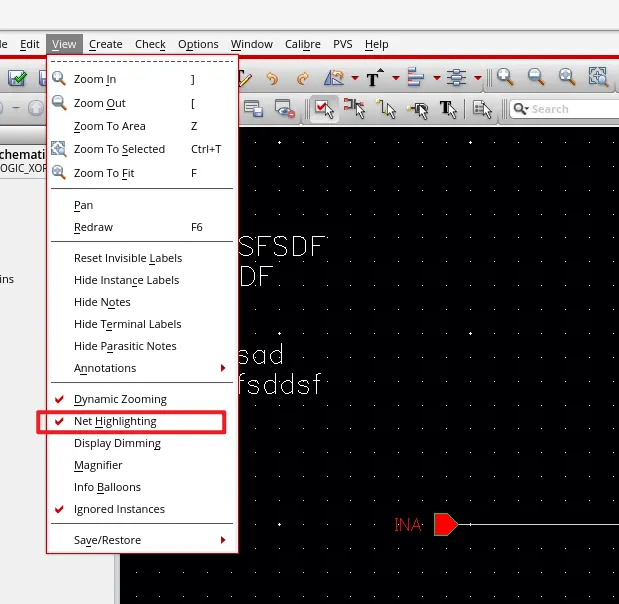

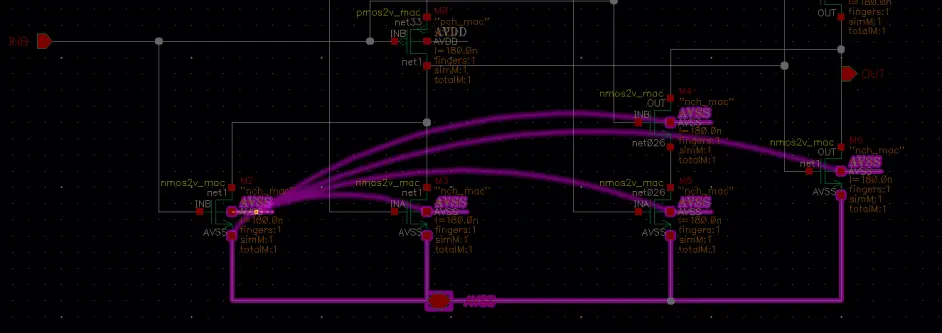

高亮net；配合上display dimming，可更加直观的观察
i –> 添加组件
ESC –> 取消操作

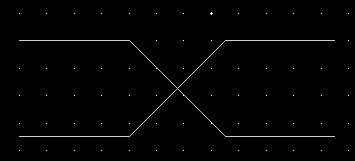

w –> 添加连线（三条及以上的连线到同一个结点会报warning）

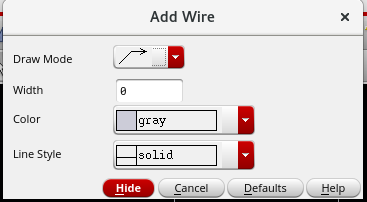

w后按F3可以设置连线格式，比如拐角、颜色、风格等这些

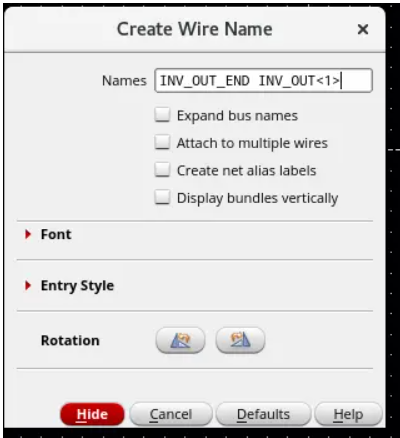

l –> 添加连线标注。创建时名字中间以空格分隔，可以同时创建多个（添加引脚p也是同理
p –> 添加引脚 —— 创建symbol 供其他原理图调用时与当前原理图连接的接口
同名的pin和net存在连接关系。相同label或pin名字的连线存在实际连接关系，可简化连线。
修改pin脚名字时可以同时修改所有和pin名相同的label名字
space bar 空格键 –>自动生成选中组件每个引脚的连接线，且每个连接线上标注了对应引脚的名字（通过i添加的时候可以选择不自动生成某些特定的引脚）
n –> 添加注释图形
q –> 编辑选中组件的属性
属性栏中的apply to修改为all selected，同时修改多个同类型组件的参数

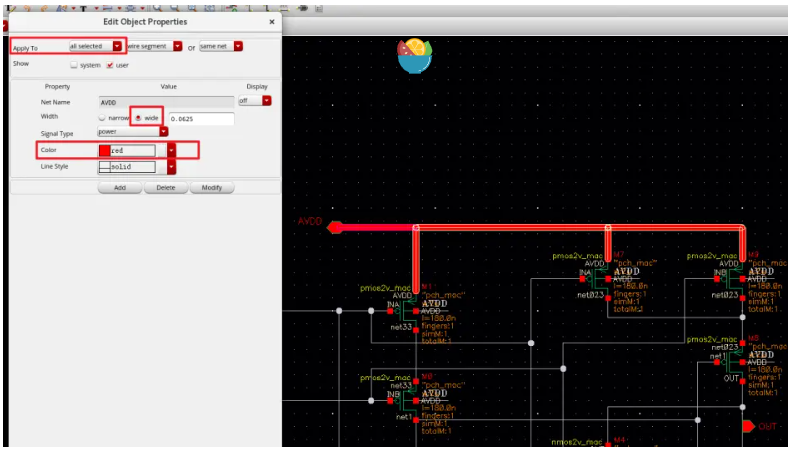

选中电源线，q，修改颜色，加粗。
m –> 移动组件，需要先点击一下，设置移动的参考点，才能开始移动。在进行某些操作时可以按F3开启更加全面的操作模式，Cadence layout界面也同理。
r –> 旋转组件，i/m/l的过程中可以配合上r进行旋转
c –> 复制组件，类似的，第一下点击确定复制的参考点。
c后按F3复制阵列

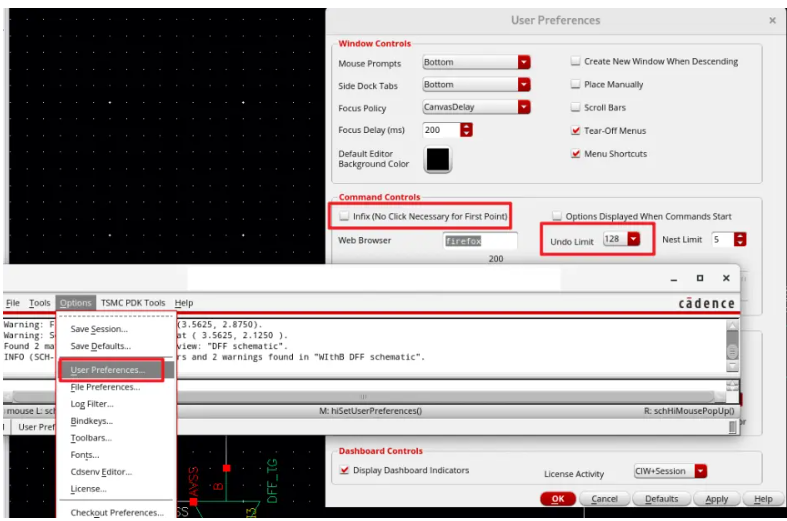

在CIW中用户偏好设置处可以免除第一下点击操作(如m,c的参考点设置)，设置撤销操作的最大记录容限等。
u –> 撤销上一步操作
delete –> 删除
x –> 检查原理图
g –> 显示检查原理图结果的明细
以同一个结点超过三个连线时报的warning为例：
按x只会提示error和warning的总结
具体错误可以按g显示（CIW界面也会有对应的总结，图形化界面的任何操作都会反应到CIW命令行处）

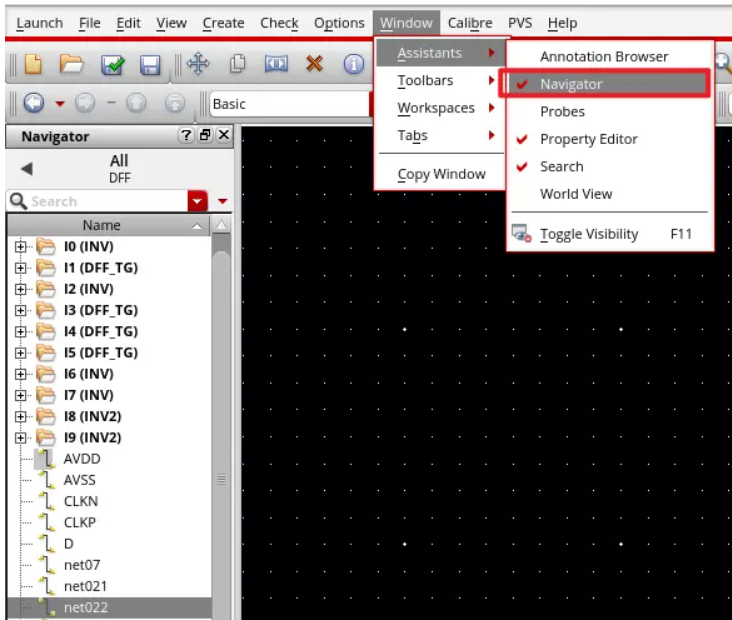

打开导航图

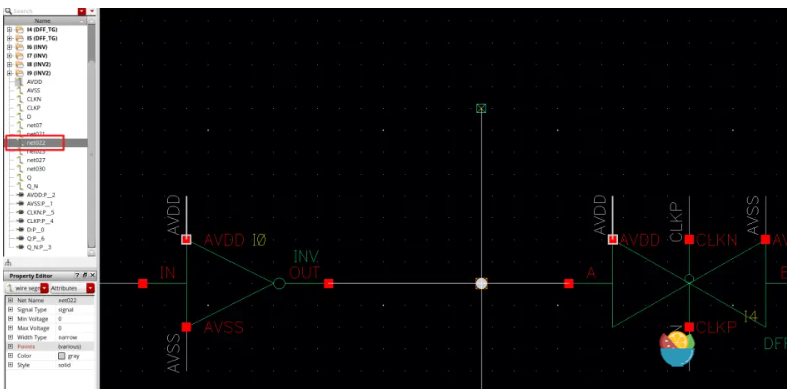

双击对应元素，即可把错误位置高亮，可配合display dimming快速识别。

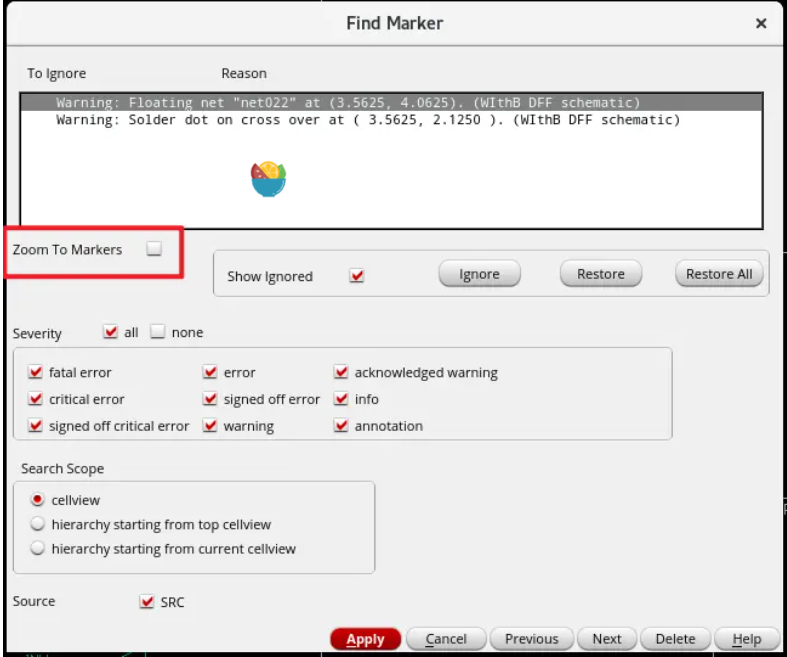

此外也可以先把界面缩小到一个很小的窗口，在双击元素可以快速把窗口缩放到对应位置（在g的界面开启zoomto markers也是类似的效果）
Ctrl + 拖动组件 –> 不包含原有连接的移动
Shift + 拖动组件 –> 复制，等价于复制快捷键c
按住shift可多选
按住Ctrl可取消多选
开启大写锁定后，即使不按Shfit，按任何字母按键都会等价于Shift + 该字母按键
Shift + m –> 不包含原有连接的移动
Shift + n/l –> 添加注释文本
Shift + u –> 恢复下一步操作
Shift + 滑动鼠标滚轮 –> 水平滚动原理图界面
Ctrl + 滑动鼠标滚轮 –> 垂直滚动原理图界面
Q –> 查看当前窗口的属性
ctrl + D –> 取消选择
Shift + x –> 检测并保存原理图，一旦进行保存无法在撤销操作

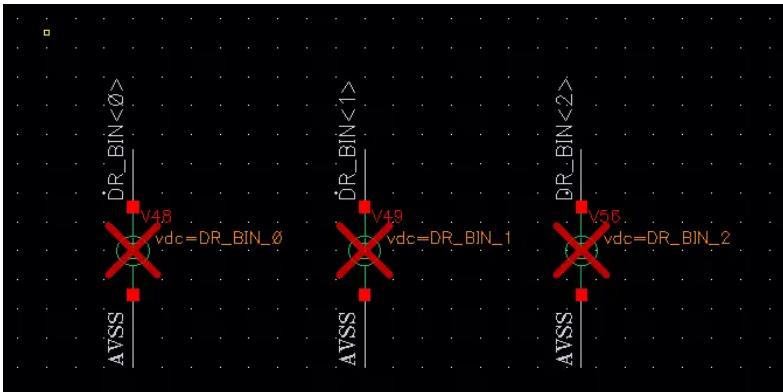

Shift + delete –> 注释或取消注释模块，等价于代码中的注释操作
Shift + w –> 总线（实际和w没有连接上的区别，只是视觉上的区分）

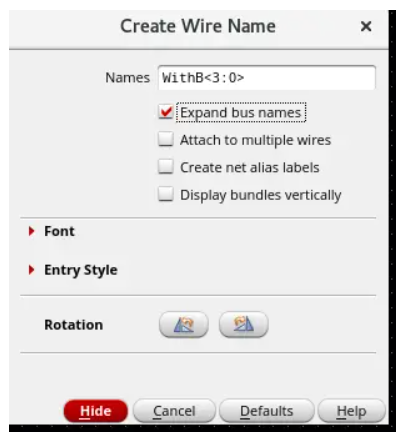

打label时选中expand bus names，可拆分总线，进行总线的子连接。

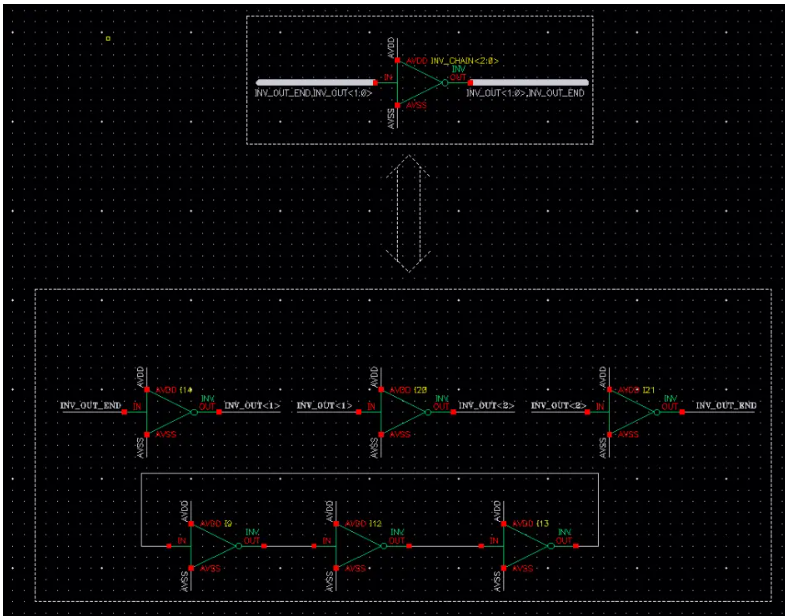

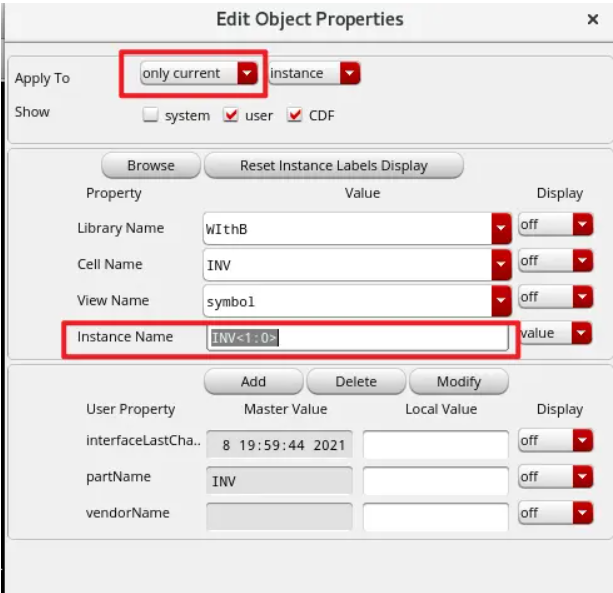

instance name -> 总线形式
如果想每个元件连接不同的部分，可以使用总线并利用逗号进行分隔，pin脚的顺序和元件的顺序是一一对应的
器件是组件schematic的最小单元

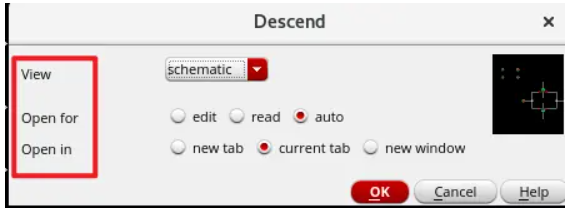

e –> 以只读模式在当前窗口中进入对应组件的下一层
Shift + e –> 以编辑模式在当前窗口中进入对应组件的下一层
Ctrl + e –> 返回当前组件的上一层（以new tab模式时会关闭新打开的tab）
Ctrl + TAB –> 在多个tab中切换

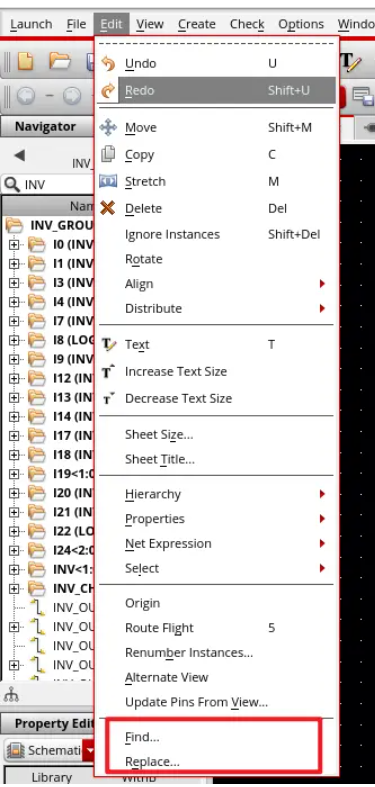

查找与替换

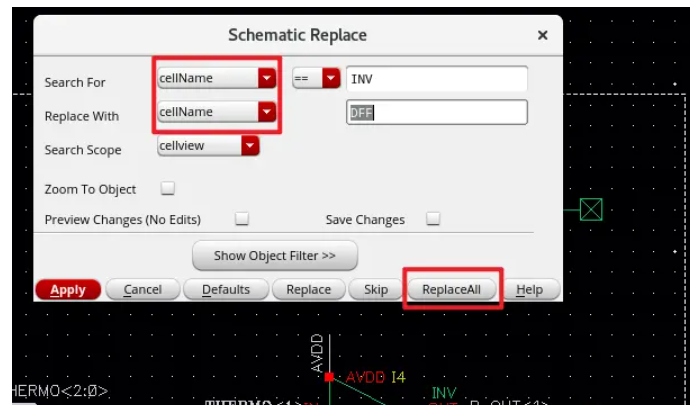

批量替换

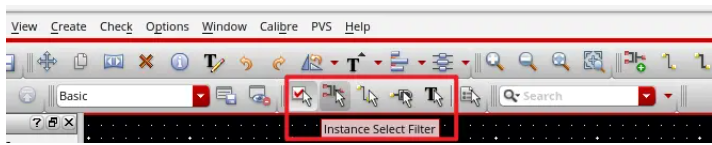

定义选择筛选模式

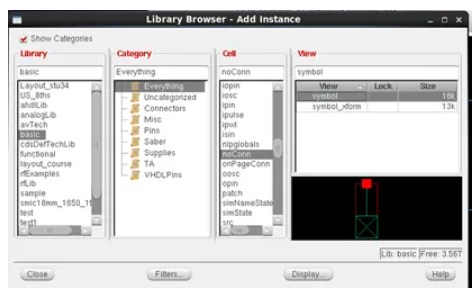

I插入basic中的noConn，其本身不会带来任何参数影响，但是可以帮助消除未连接（浮空）点的warning

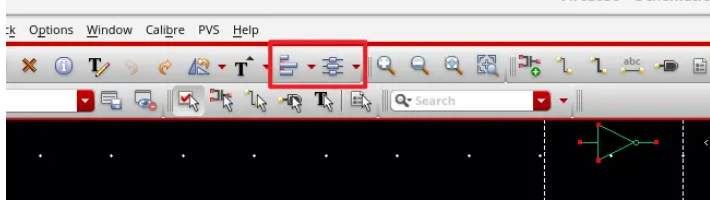

对齐和等距离分布
