Cadence Virtuoso新手入门：MOS管I-V曲线为例

以最基础的测试MOS管的I-V曲线来上手Cadence Virtuoso。

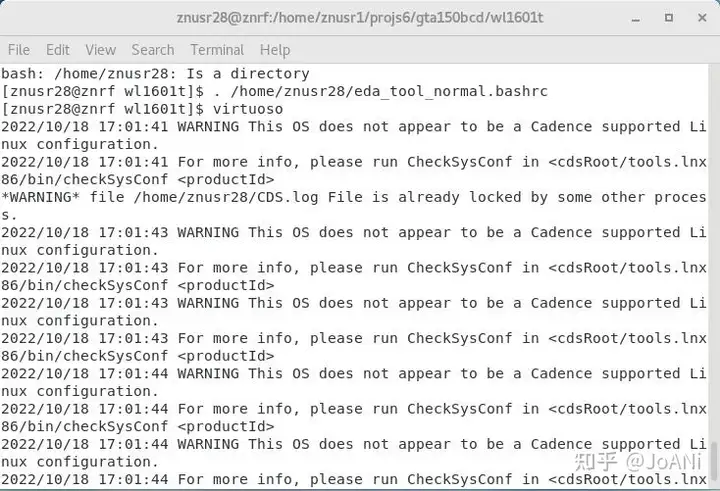

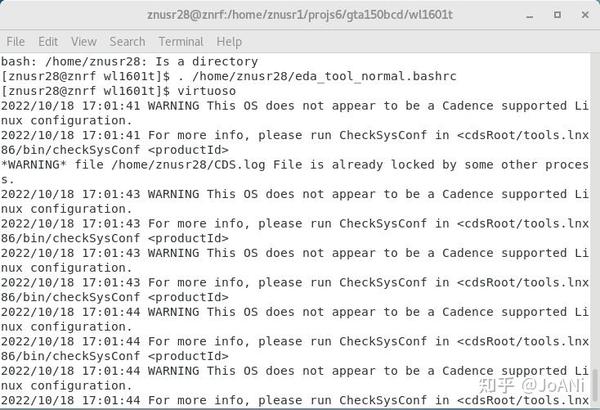

   图1 打开virtuoso


感觉第一次接触Linux系统的时候还挺懵的，但是掌握了一些技巧之后也算是熟能生巧了（Mac OS也是基于Linux的）。一般来说，要在Linux系统中的终端里配置一下环境，然后输入virtuoso便能打开软件。

   图2 Virtuoso启动界面


这是Virtuoso的一个基础界面，首先若想拥有自己的一个测试库用来储存自己的电路图以及版图，则需要新建一个库。

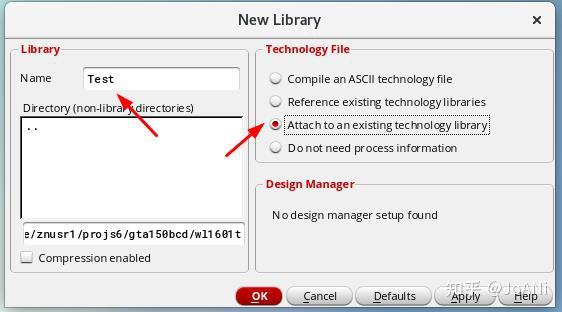

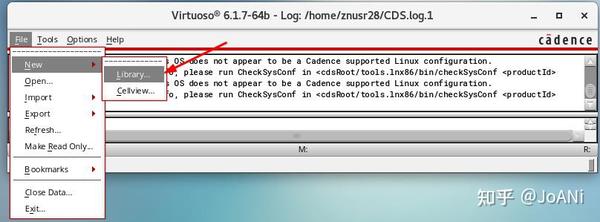

   图3 建立库


输入库的名字，然后再导入这个库所需要的PDK（所有的电路模型都会使用这个导入PDK的，virtuoso也有自带的analoglib可以使用）

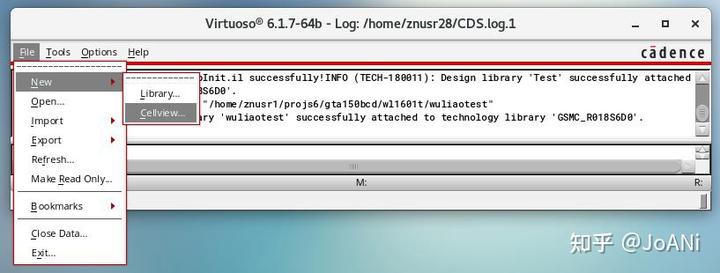

   图4 建立电路图


建立完库之后，就可以在新建一个Cellview，我个人理解为这个有点像是电路图

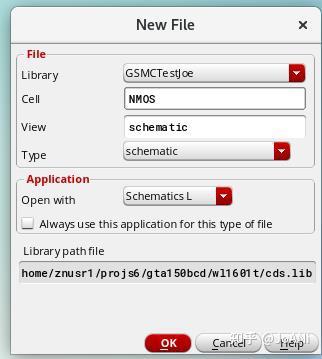

   图5 将Cellview导入到库里


可以随意给自己的Cell起一个名字，选择原理图类型，然后导入到刚刚建立的库里。

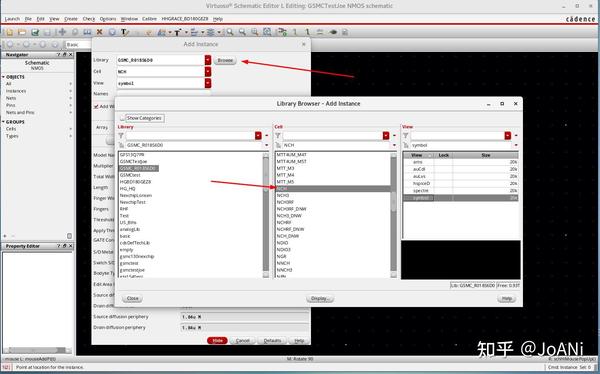

   图6 插入MOS管元件


这时候就可以出现一个原理图了，按"i"往里面插入元件，点击Browse可以找到对应库中的MOS管并且插入。

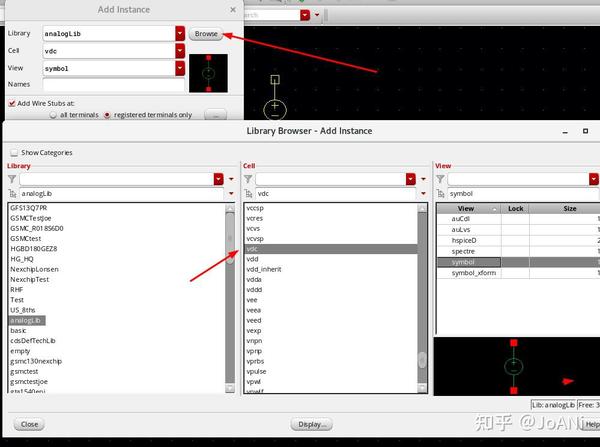

   图7 插入电源和地


电源和地可以在analogLib这个自带的库中找到。

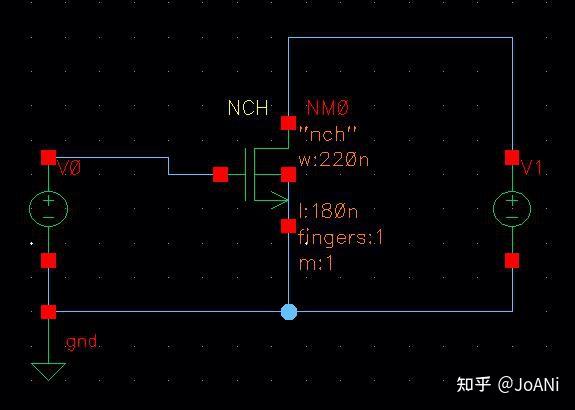

   图8 连接电路图


按“w"出现导线，连接所需要测试I-V曲线电路图。

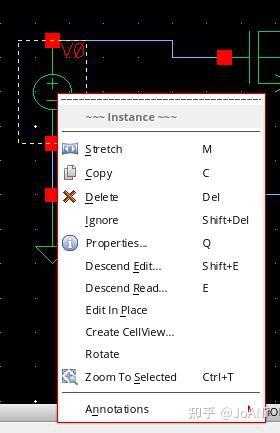

   图9 元件命名


对于某些电流源，可以右键找到Properties对其进行命名方便区分，也可以直接按住元件点"q"进行命名。

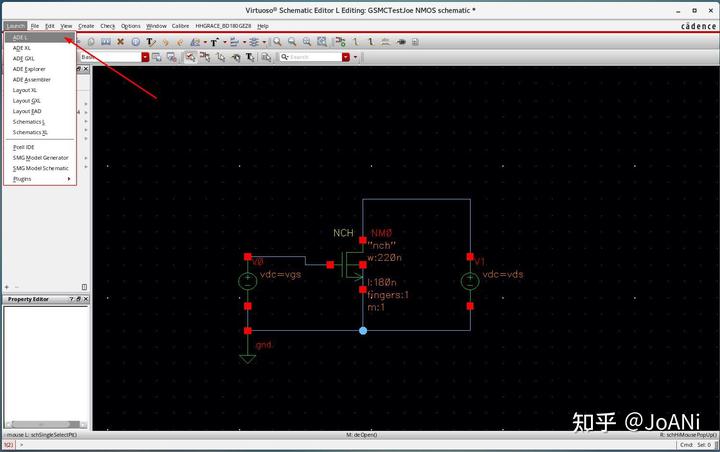

   图10 准备仿真


测试电路彻底搭建完成，点击左上角的Launch-ADE L准备进行仿真。

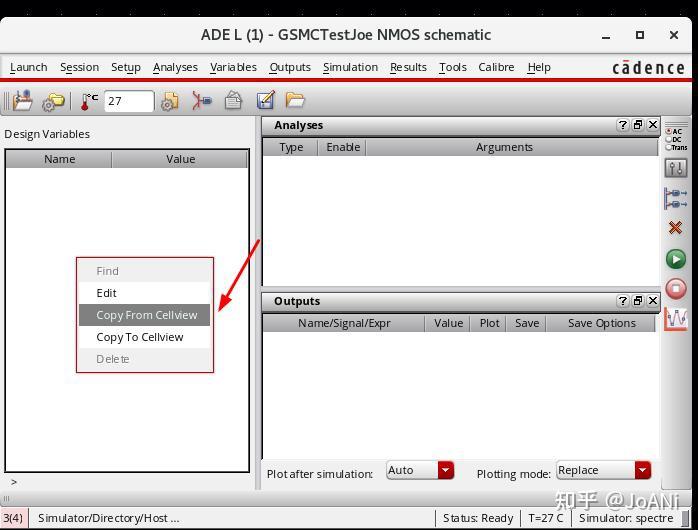

   图11 仿真界面


图11为仿真界面，大体上可以分成三个部分，左边的部分可以提取电路图中所有的变量，直接右键+Copy From Cellview即可，也可以点击Edit 自己手动添加。

   图12 仿真界面2


右上角的界面可以理解为要变化的量，例如我们想要测试MOS管的输入输出曲线，要保证Vgs不变，然后改变vds的大小。所以在右上角要添加一个vds的变量，右键edit。

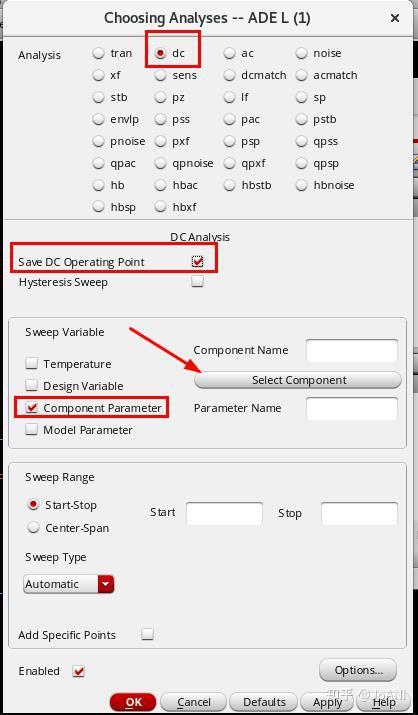

   图13 添加vds


选中分析的类型为“dc”直流，然后保存DC的操作点，在扫描变量的时候直接点击“Select Component”，即直接从自己已有的电路图中去选择要改变的量。

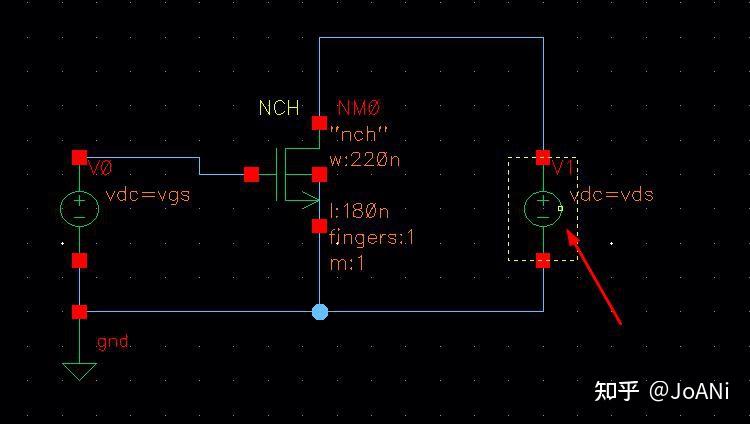

   图14 选择变量


直接点击一下要改变的量vds即可。

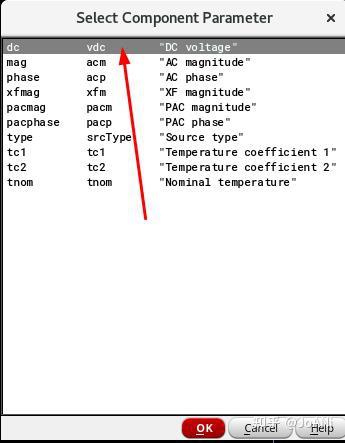

   图15 选择变量参数


直接选择dc直流就行。

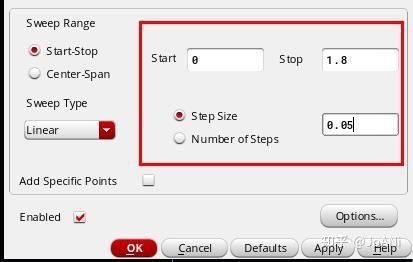

   图16 选择扫描范围


在选择变量的这个界面下方，还可以去选择变量的扫描范围，例如起始点和终结点以及他的步长。图16代表着从0V开始扫描到1.8V，扫描的步长时0.05V。

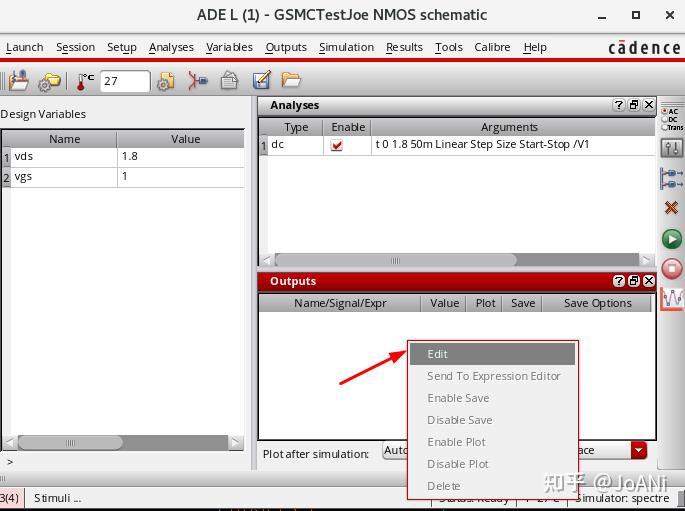

   图17 选择因变量


右下角的这个框代表着因变量，因为测试的是MOS管的输入输出特性，他的因变量应该是漏极电流。所以同样右键点击Edit进入选择。

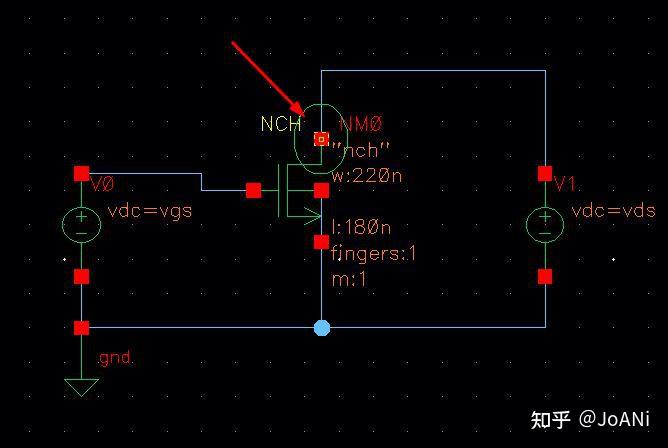

   图18 选择因变量2


同样，点击From Design，直接从原理图里面进行选择，点击一下MOS管的Drain极，即选择了漏极电流。

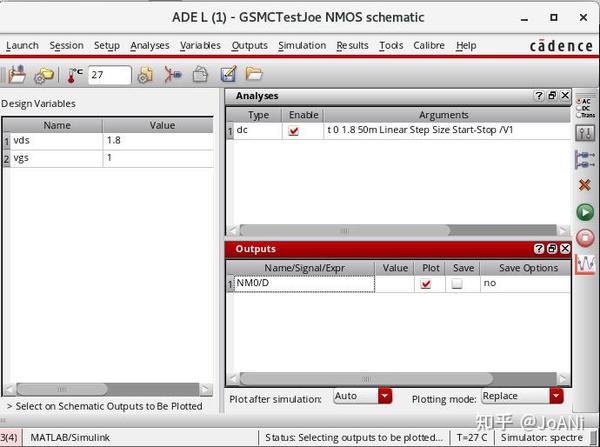

   图19 选择完成


选择完成。

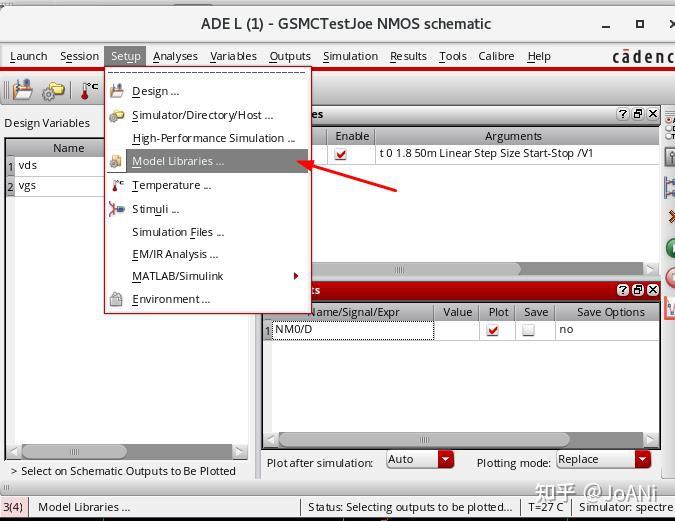

   图20 选择工艺角


每一个模型都会有他独特的工艺角，所以要从Setup-Model Lib里面选择他自己的工艺角。

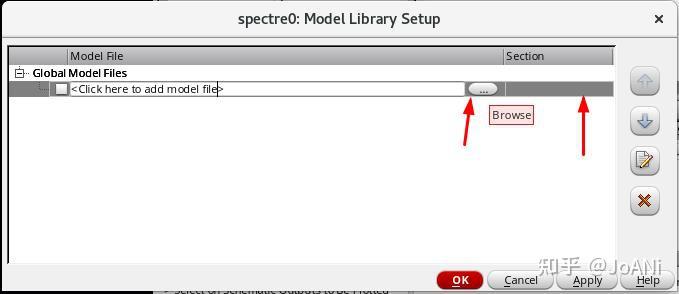

   图21 选择工艺角2


路径直接填写自己PDK所在位置，Section部分则要查询PDK的文件，查清楚自己所建立的有源器件属于哪一个工艺角。

   图22 完成仿真环境设置


完成仿真的设置之后，就可以开始运行，点击右边一列里绿绿的箭头图标，开始仿真。

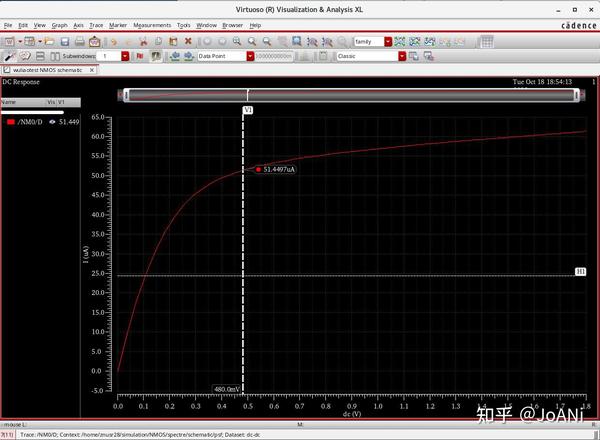

   图23 仿真图片


仿真成功。利用快捷键"V"（Vertical）和"H"（Horizontal）可以增添横竖的分析线。

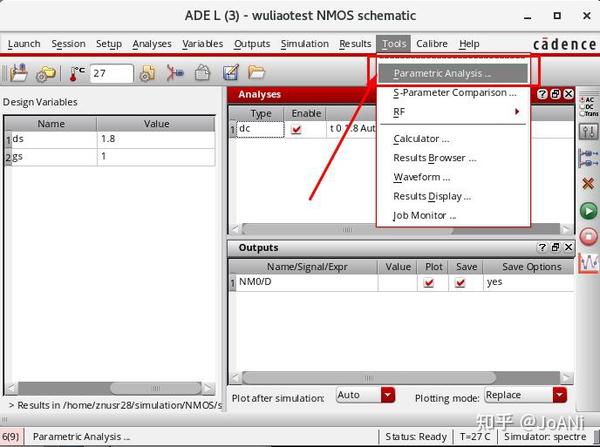

   图24 增加变量


若想同时更变vds和vgs，让图片有更多曲线的话，则需要点击Tools里面的Parametric Analysis去增加vgs变量。

   图25 增加vgs


选择vgs作为新的变量，然后同理，可以设置起始点和终结点还有他的步长。完成之后点绿绿的箭头图标则可以得到仿真图片。

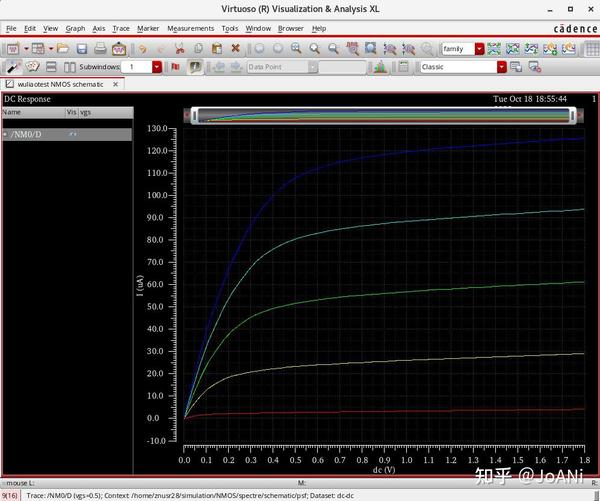

   图26 仿真完成


仿真完成。
