美化Cadence Library：提升设计体验

写在前面：这个tips只在IC61下测试过。

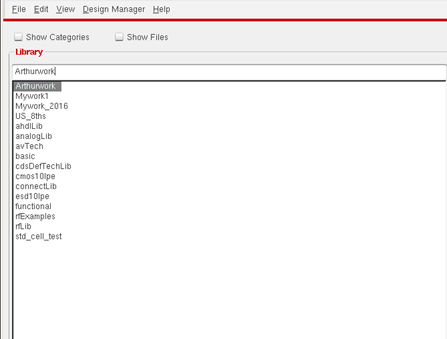

在组内做项目的童鞋有可能会遇到这样一种情况，一打开Cadence的Library Manager，发现左边有好几十个lib。除了厂商提供的各种工艺库外，还有自己design的库，有时候还要调用其他人的库。就像下图所示：

这样的默认样式不仅看起来不够美观，而且管理起来也令人头疼。作为一个追求美学的攻城狮，这简直不可接受。其实在Cadence里，Library manager就有这样的功能。

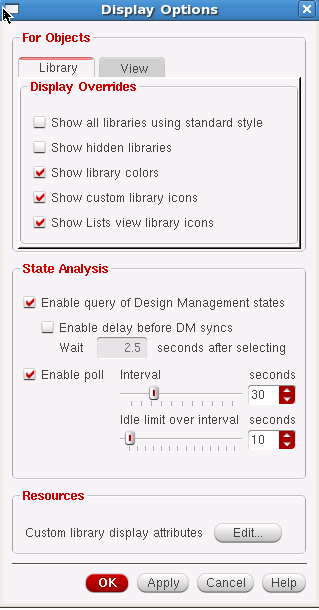

点击library manager上方的view选项，有一项是Display options：

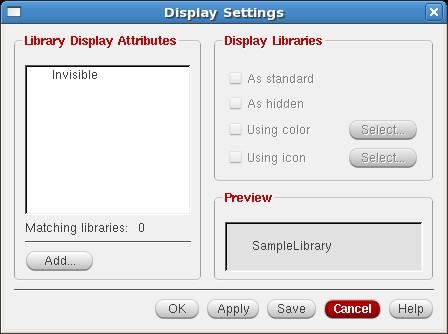

然后选择Custom library display attributes 后面的Edit按钮，会弹出一个Display Settings的窗口。在这个窗口里，现在只有一个Invisible的标签

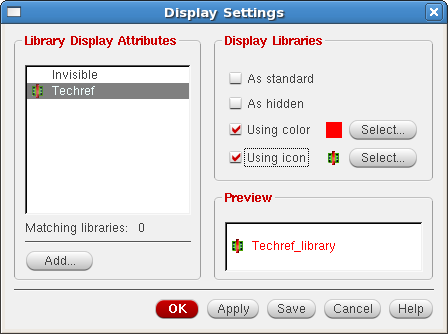

点击那个add按钮，新建一个自己的分类。这里我输入的是Techref，用来放置工艺库。然后在右边可以选择颜色和图标，这里我将工艺库设为红色，用一个mos作为图标，如下图所示：


然后去工作目录下，打开cds.lib文件，输入：

ASSIGN analogLib DISPLAY Techref
ASSIGN basic DISPLAY Techref
ASSIGN functional DISPLAY Techref
…

把你想列入工艺库的都ASSIGN成Techref的分类，然后重新开启library manager。看现在的工艺库是不是都变成了红色名字，而且前面还有图标。

有人说，这样看起来还是很乱，能不能进一步分类呢？当然可以啦。

我们再新建一个库叫： TechLib，然后把它的Display也assign 成Techref：

ASSIGN TechLib DISPLAY Techref

再加入一行代码：

ASSIGN TechLib COMBINE US_8ths ahdlLib analogLib …

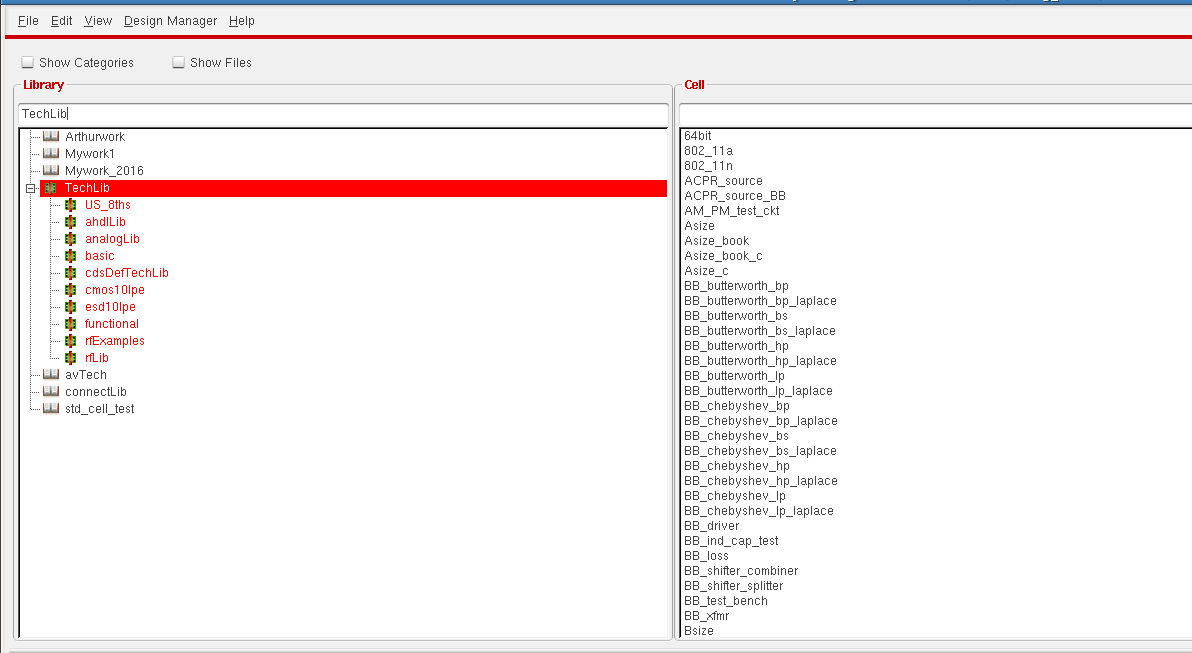

然后刷新一下，这样可以看到出现了一个二级目录TechLib。这样是不是更清晰了呢。

• Tips：在cds.lib里，新建TechLib的define命令要放在上面两行代码之前。



这样，我们就可以给不同类型的lib分类啦，
