Cadence布线技巧与注意事项深度解析

1.禁止电源线与地线

在我们刚开始走线的时候，你会发现飞线很多，主要是GND与电源网络飞线较多，因此，除了前面讲过的隐藏走线之外还有禁止走线设置。

点击Edit - properties，之后在find面板只勾选net选项，之后你选中你想要禁止的飞线引脚，就会弹出如下窗口：

在上述窗口中设置Voltage的值为0即可禁止走线，效果如下：

这样就算你显示所有飞线，这个GND与VB的飞线也不会显示，配合我们的部分显示飞线即可很好的完成布线。当然想要取消也很简单，将之前设置的0删除即可。

虽然你禁止了上述网络，但你想走线它依然可以走，比如我们在做晶振包地处理时，需要用到地线，你一样可以从GND管脚引出：

2.你可以框选多个网络一起走线：

下图中三根线可不是单独走的，而是一起走线

3.打孔注意事项

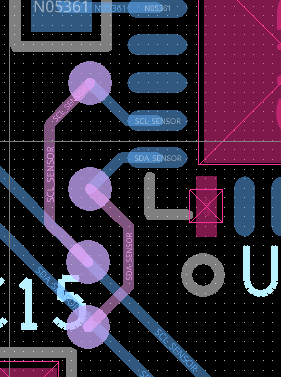

双层板的底层走线如下图你可以尽量将多个同方向的网络一起走线，而我觉得保持对称是良好的习惯。

表面上你只需要打一个过孔，但这两根线实际上一根是时钟线一根是数据线，属于该芯片的同一个通信协议，所以走线应该尽量对称才是最优解。

4.显示你禁止过的电源与GND网络

前面我们知道了禁止电源与地网络来方便我们布线，等我们将其他网络画好之后，就要显示电源与地网络，操作如下：Edit - properties，接着选中我们想显示的网络，删除Voltage选项即可：

5.电源区域铺铜

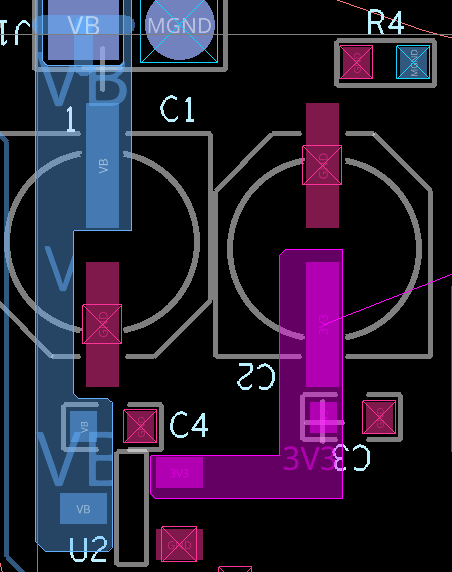

区域铺铜是电源必须的连接方式，操作如下：放置shape - polygon多边形

下面对该区域的连接进行设置

之后选中铜皮，右击选择Assign net，再点击你需要连接的网络即可完成连接。

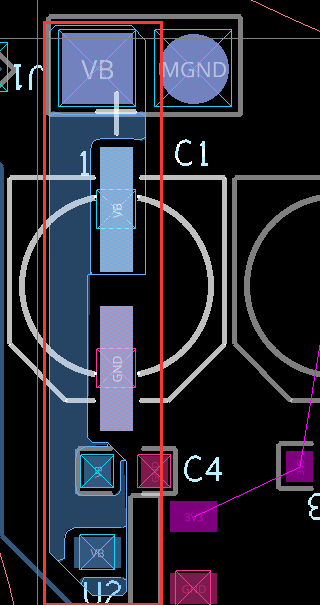

可以发现他是通过导线相连接的，怎么修改为覆盖连接呢？

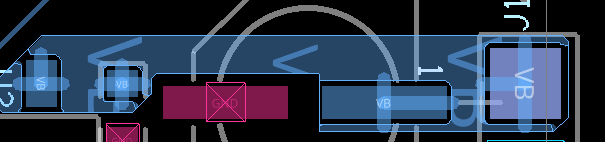

shape - global Dynamic params

6.我们还可以利用shape - Edit Boundary来修整铜皮边界。

在你布线的过程中，会出现让你很郁闷的情况，就是你想重新布线，你想删除那一段线，但利用delete你会删除整个对应的网络，所以有个小技巧，先将你要删除的线段利用移动按钮移到单独区域，再删除，是不是很实用呢！

7.铺地

连接好除GND以外的所有走线之后，我们开始铺地：

前提是你得设置好了Router Keepin 必须在底层bootom，这样你铺铜区域就是keepin里面。操作如下：选择矩形Rectangle - 直接框选，之后利用assign net选择GND网络即可

注意选完矩形后，设置框选层为底层，这样铜才铺在底层。

之后我们给所有的焊盘打地孔！所有的都打！

之后我们利用Z - copy的方式将铜皮复制到表层，注意选项：

find面板只选择shape，参数面板如下

点击铺铜即可复制完成，这样顶层也会铺上地铜！效果如下：

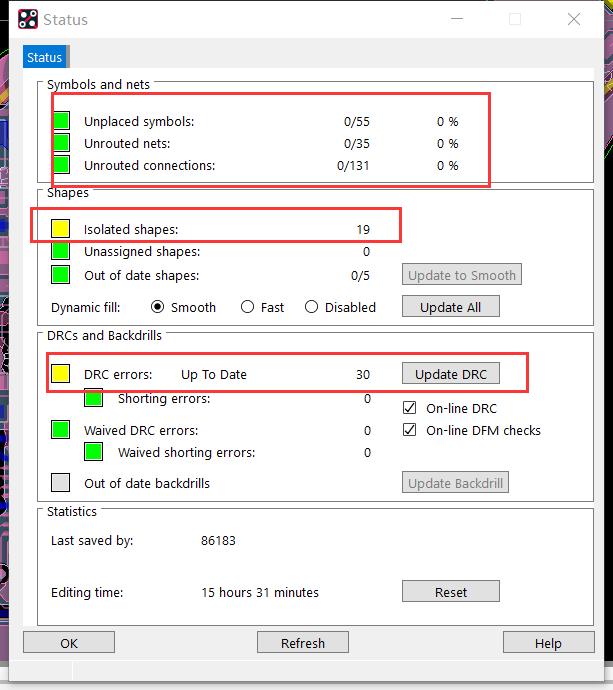

最后，我们Display - Status 查看你的布线是否完成，查看DRC，查看孤岛

我们可以看到DRC有30个，在颜色管理器显示出来即可。

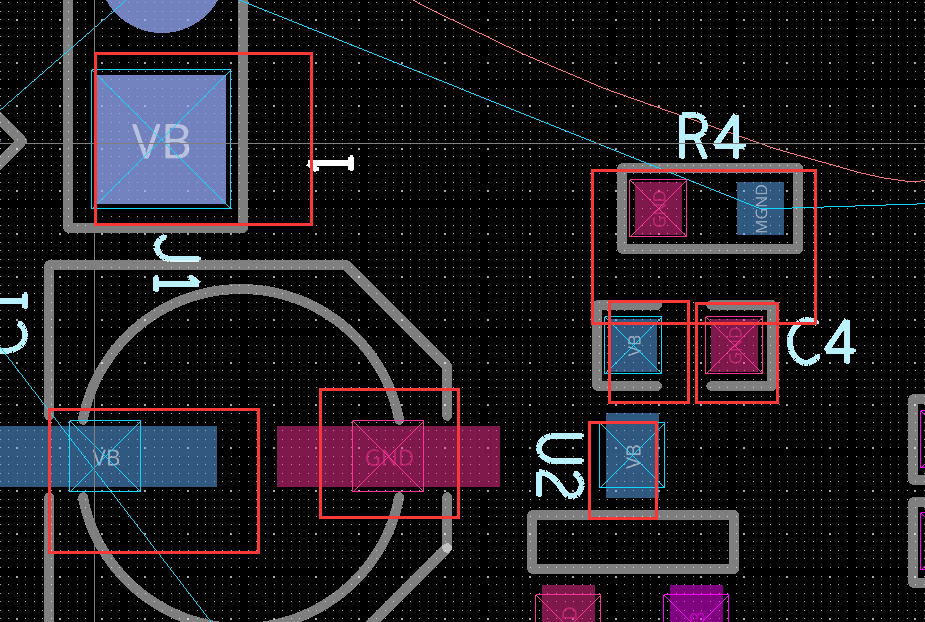

而我出现最多的DRC错误就是Place Bound 重合，就会报如下错误：

我们选择移动，同时勾选Slide etch 那么器件和走线一起移动。

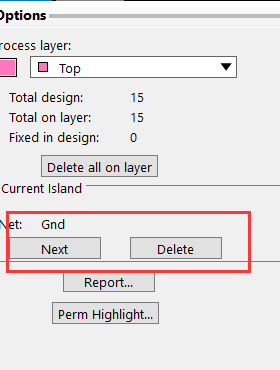

8.最后，我们利用shape - dellete island删除孤岛铜

在你删除之前需要看看每一个孤岛铜是不是可以删除。

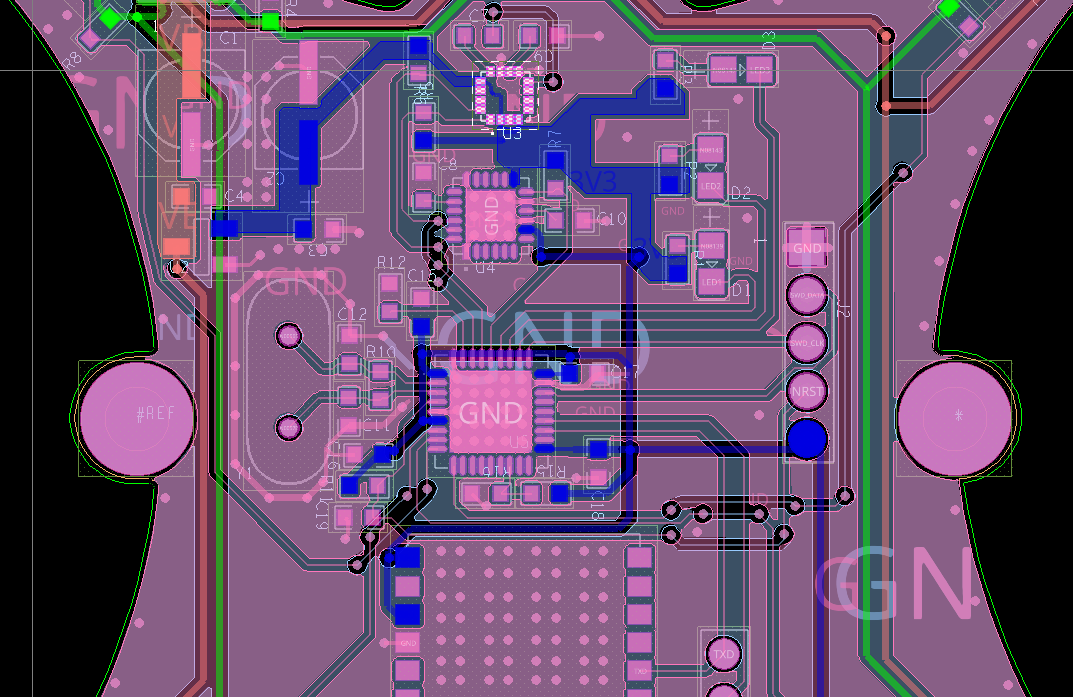

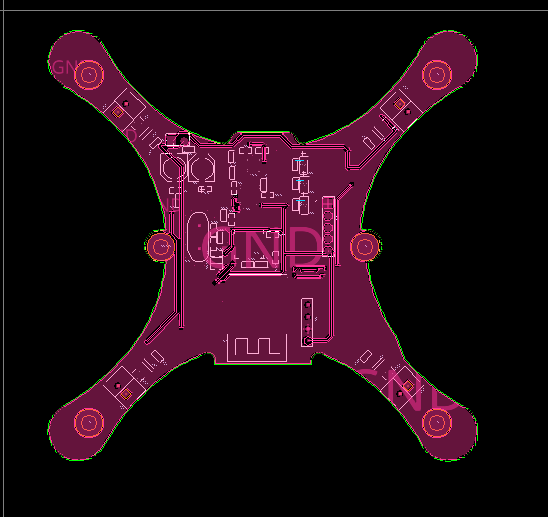

当然非必要不建议删除，建议补地孔！最后效果如下：

还挺好看这粉色，学习Cadence 重在坚持到这里，它的强大之处在于PCB，用久了很方便。
