Cadence Allegro蛇形布线设置与技巧

在PCB设计中做等长时，常常会用到蛇形走线，下面就介绍一下如何进行蛇形走线及相关设置：

执行菜单面临Route-Delay Tune，在Options进行相关设置，其中Style是蛇形等长的样式，Gap一般设置为3倍线宽，Corners角度一般设置为45度，最小的拐角长度Miter Size一般设置为1倍线宽，如图1所示

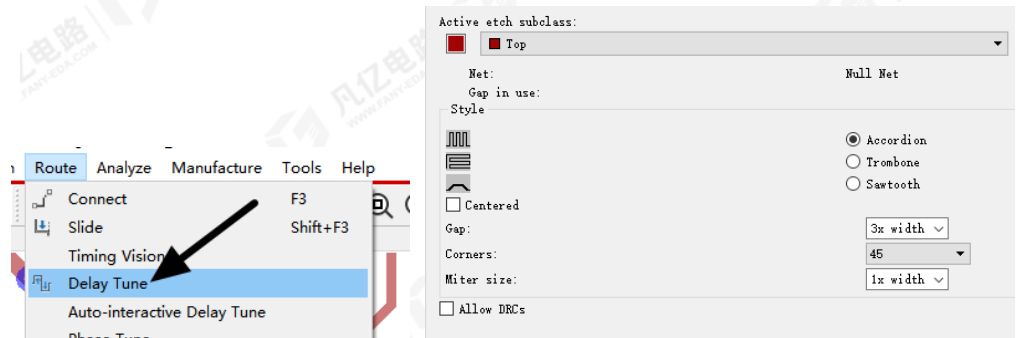

图1 蛇形布线设置示意图

设置完成之后对已经布好的走线进行蛇形布线就ok了，如图10-97所示

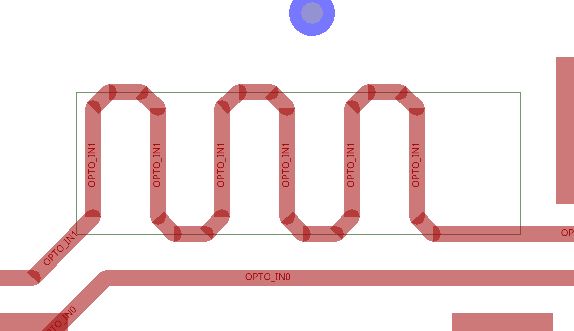

图2 蛇形布线示意图期、降低风险成本及生产成本。
