Cadence Allegro测试点生成与添加教程

Allegro因其功能强大、界面灵活、可适应切换复杂项目的需求，很快成为全球最受欢迎的EDA软件之一，而很多工程师在Allegro软件中添加测试点，这样做的好处是为了进行电路的功能测试和故障诊断，那么如何在Allegro添加/生成测试点？下面来看看吧。

一般来说，电路板加工完成后需要进行测试，即对PCB板的性能进行测试，那么如何设置测试点进行测试？

1、设置参数

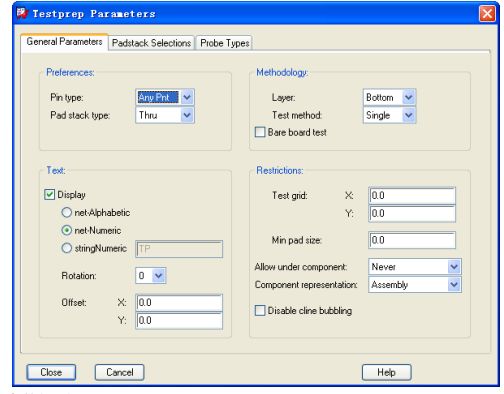

在Allegro软件选择“Manufacture”——>“Testprep”——>“Parameters”，打开参数设置对话框。

2、添加测试点

①设置测试点课件

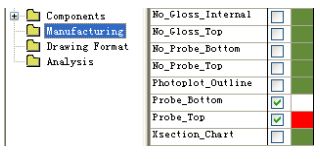

选择“Display”——>“Color/Visibility”，在“Manufacture”中打开“Probe_Top”和“Probe_Bottom”的显示，并设置相关颜色。

  ②添加测试点

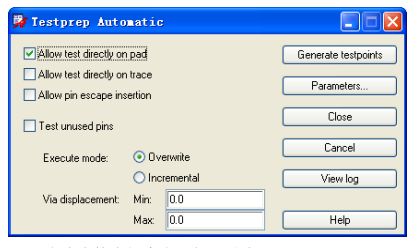

  选择“Manufacture”——>“Testprep”——>“Automatic”。

  注：

  Allow test directly on pad：允许直接在焊盘上添加测试点；

  Allow test directly on trace：允许直接在走线上添加测试点。

4、修改测试点

  自动添加测试点并不能将所有网络的测试点全部添加完成，这时需要进行手动添加。选择“Manufacture”——>“Testprep”——>“Manual”，在Option面板中选择所要执行的操作，如图：

5、生成测试点钻孔文件

  选择“Manufacture”——>“Testprep”——>“Create NC drill data”，输出测试点钻孔文件，完成后在命令窗口中显示如下信息：

  “Probe drill file creation complete”

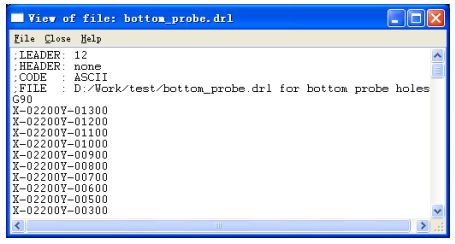

  文件以“bottom probe.drl”或“top_probe.drl”的形式保存在当前路径下。通过“File”——>“File Viewer”可以查看文件内容。

6、生成测试夹具

  选择“Manufacture”——>“Testprep”——>“Create FIXTURE”；

  点击“Create fixture”生成测试夹具，软件同时自动生成“Fixture_Top”和“Fixture_Bottom”两层。
