Cadence OrCAD原理图添加off-page页面教程

Cadence OrCAD原理图的off-page添加页面的方法
本章节教会大家如何在Cadence OrCAD原理图的off-page添加页面
对于多页的原理图，off-page添加页码便于快速了解原理图中每个网络在各个页原理图中的分布情况，有利于快速查找和浏览。
设置方法：

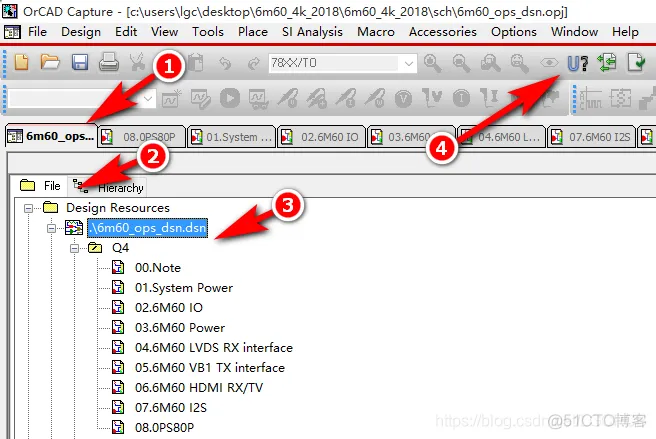

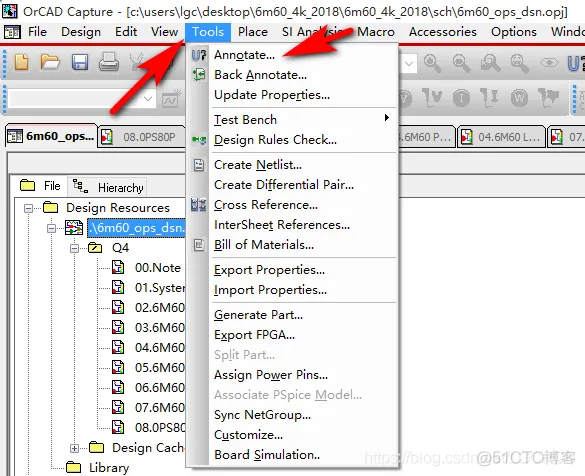

1、单击原理图.opj工程页面，选择“File”标签，再单击其中任意一个原理图页面，再单击工具栏的U?图标（Annotate）或者单击选中.DSN文件夹，打开Tools菜单的Annotate选项。

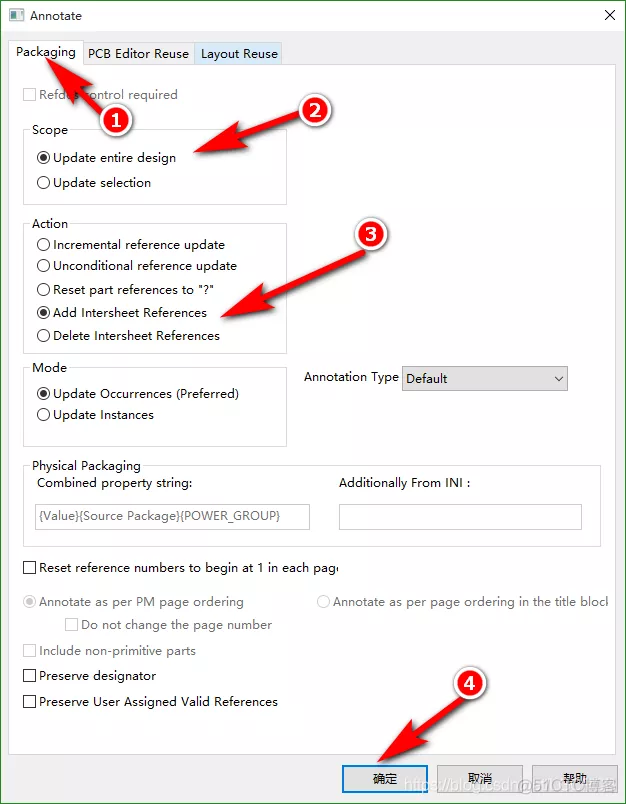

2、在软件弹出Annotate对话框后，在对话框的Packaging菜单“Action”栏中选择Add Intersheet references，即添加页码；点击“确定”。

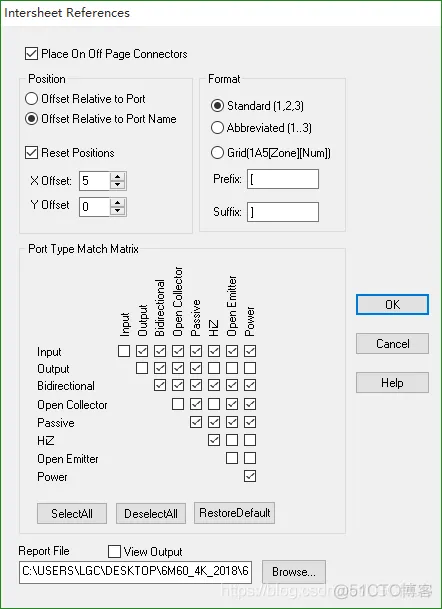

3、软件弹出Intersheet references对话框，设置如下图。
(1) 勾选“Place On Off Page Connectors”。
(2) Position栏设置为“Offset Relative to Port Name”（以网络名为基准偏移）。
(3) 勾选“Reset Position”。
(4) 建议页面号的偏移量“X Offset”和“Y Offset”分别设置为5和0；
(5) “Format”栏设置为“Standard(1,2,3)”。
(6) 添加页面号的Prefix（前缀）和Suffix（后缀），建议分别设置为“[”和“]”。
(7) 点击对话框下方的“Browes…”，选择工程的.csv文件路径。
(8) 其余默认设置不变，点击"OK"。

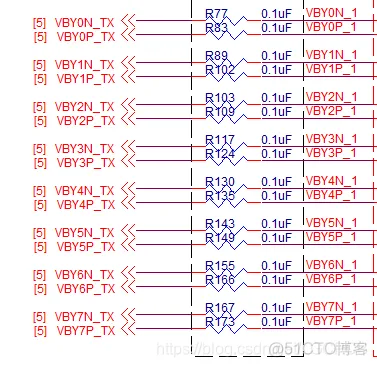

4、如果off-page添加页码成功。实际效果如下图，只要有与其它原理图页面连接的off-page后面都添加了页面号。
