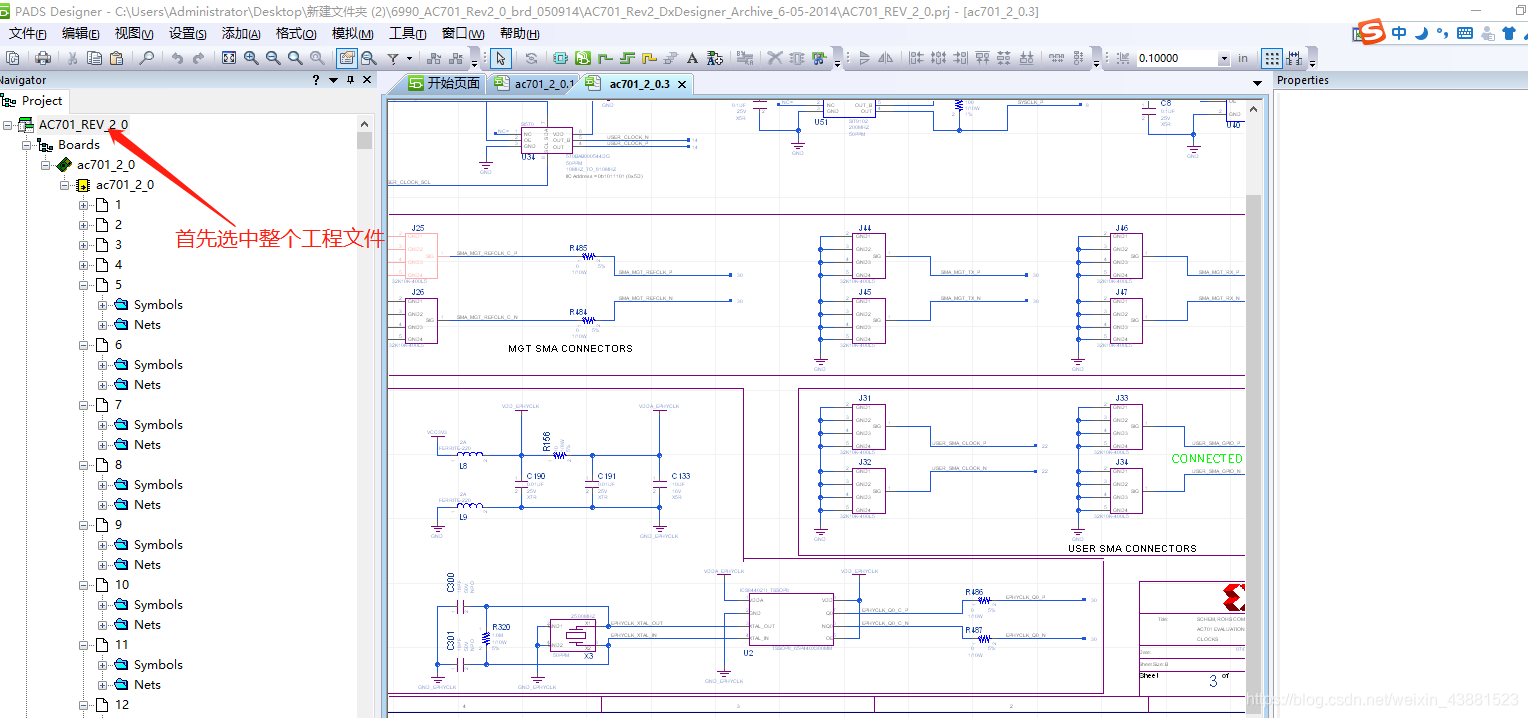

1.用 Mentor dx designer 打开需要转化的 dx designer 的原理图，然后鼠标选中整个工程文件原理图，然后鼠标选中整个工程文件

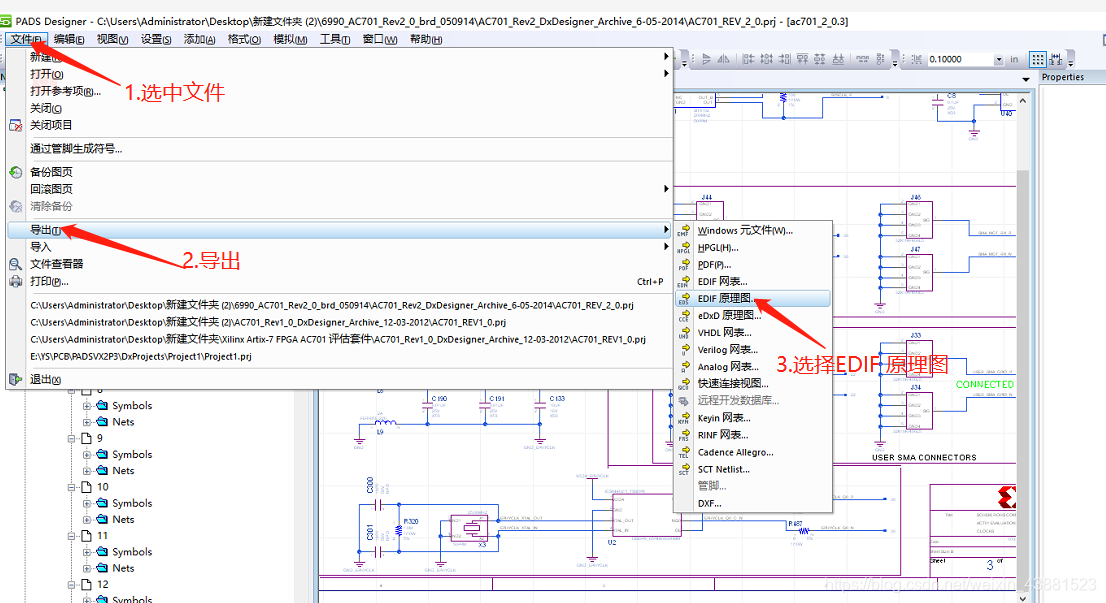

2.然后选择文件——导出——EDIF原理图

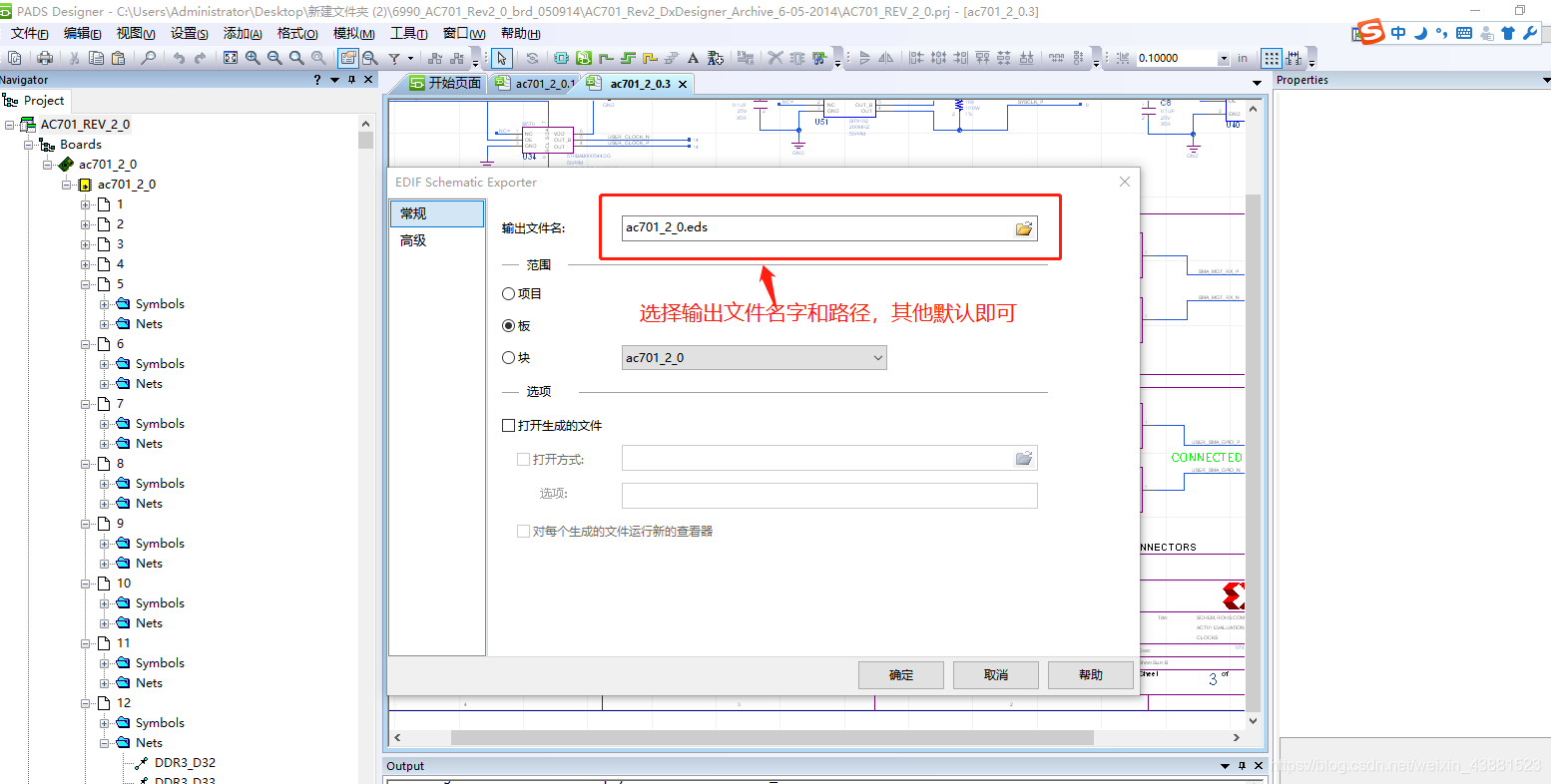

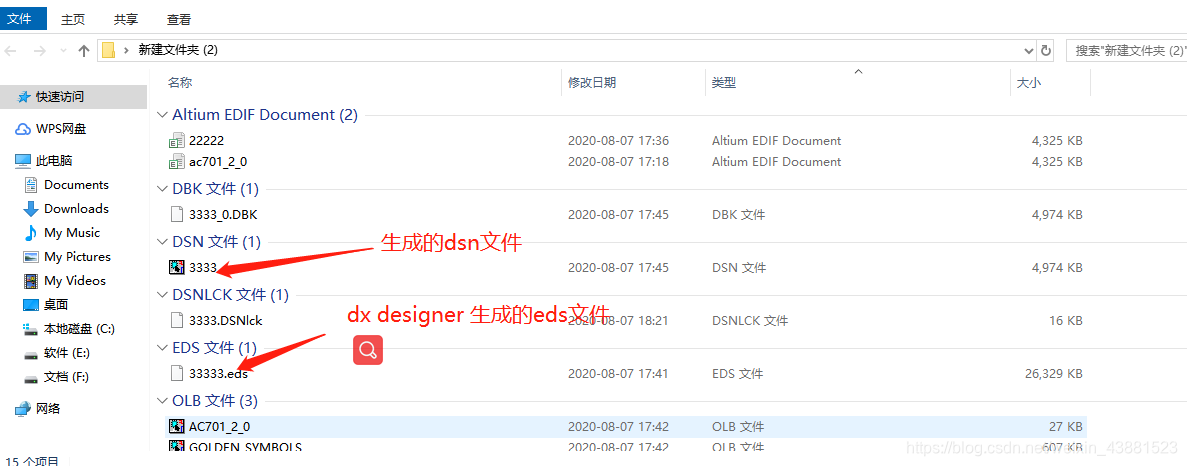

3. 选择输出路径和输出文件名称，dx designer 输出文件后缀是.eds,其他默认即可，然后选择确定，就可以输出了

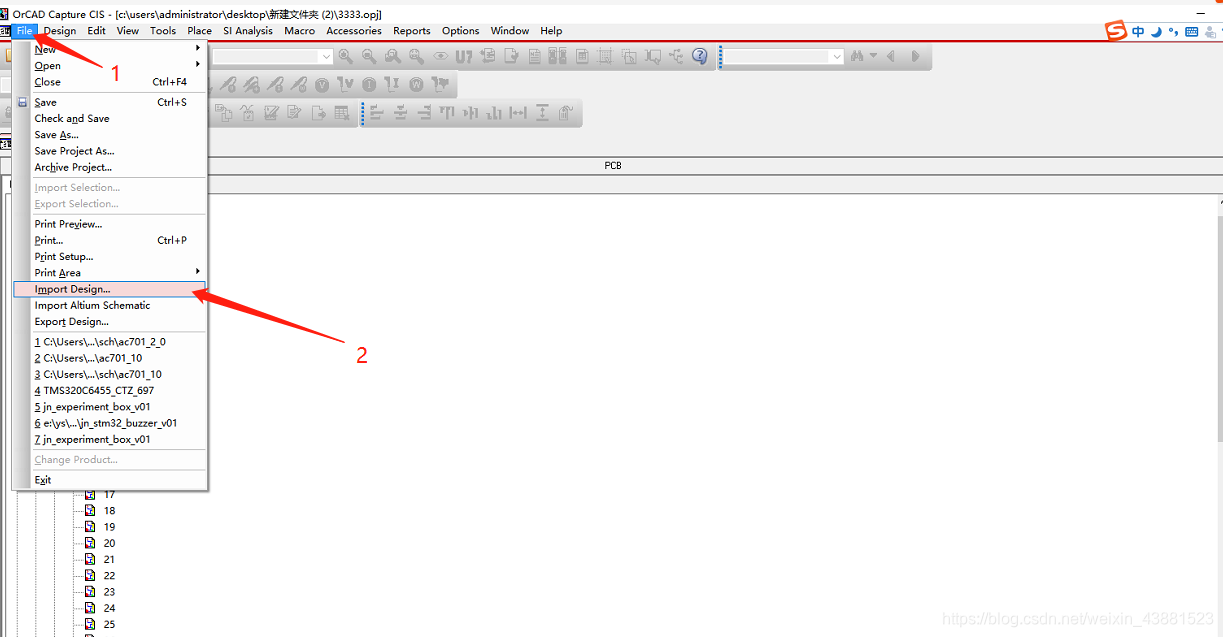

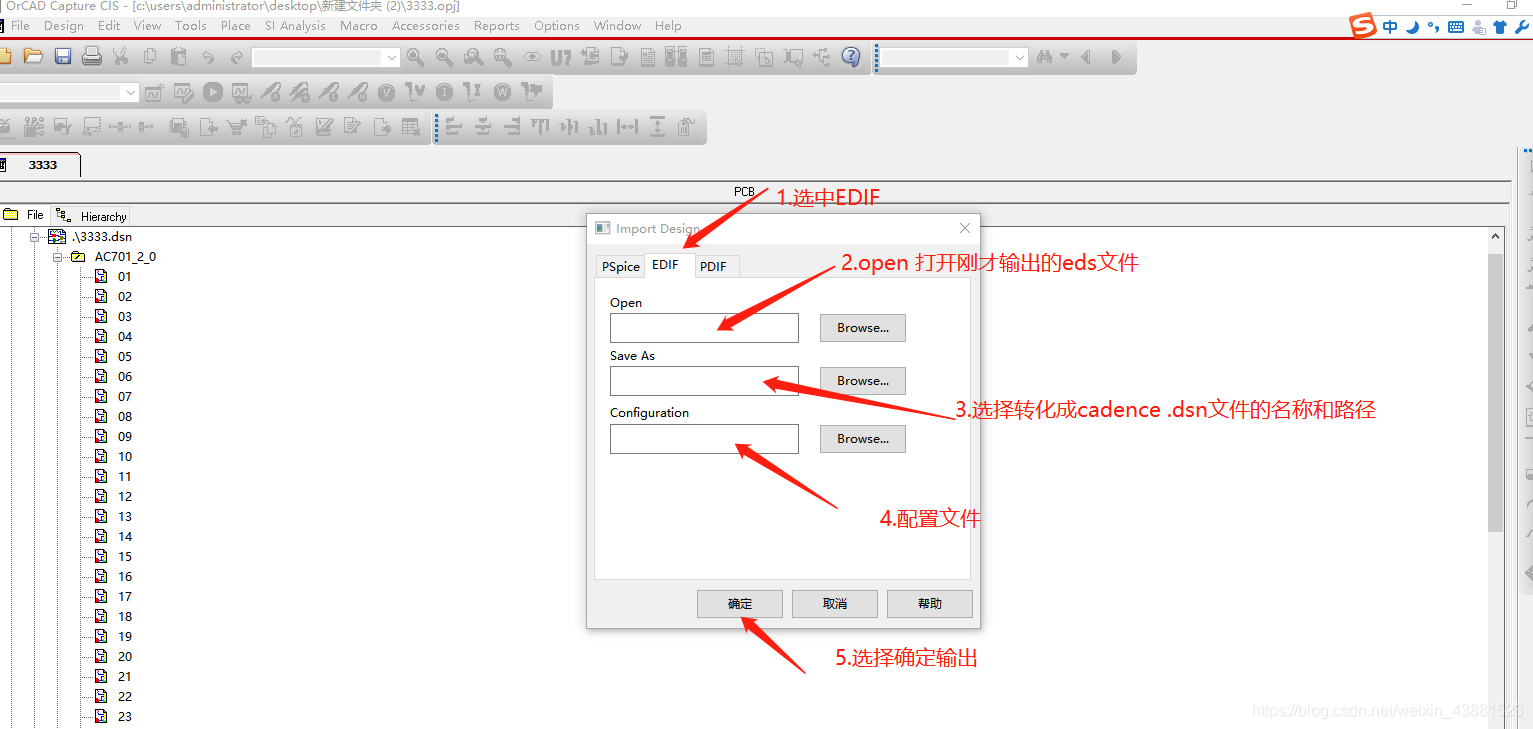

4. 打开orcad,选择flie——import design 进行导入orcad

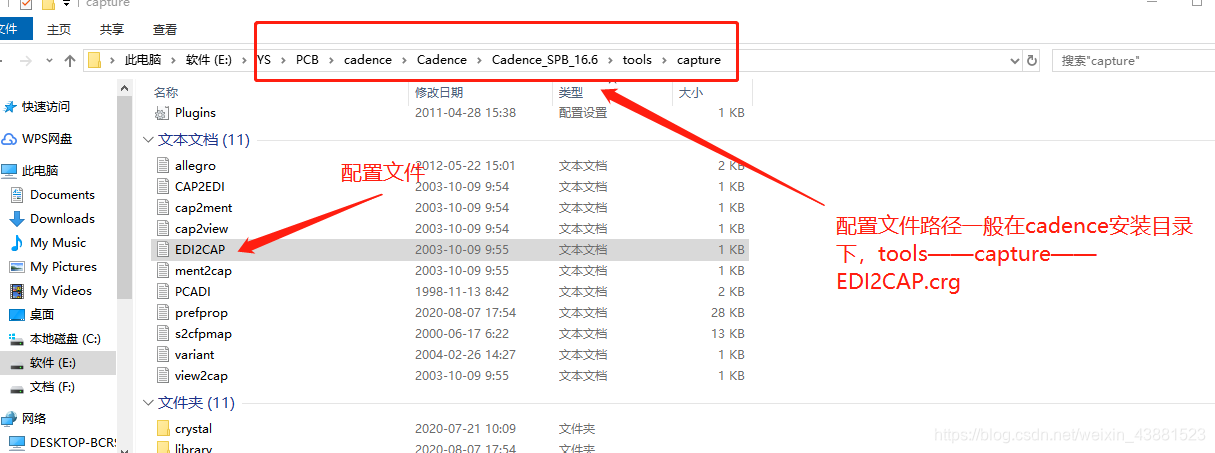

5. orcad 弹出输入选项，其配置文件在OrCAD的安装路径中, 我的配置文件在cadence 安装目录E:\YS\PCB\cadence\Cadence\Cadence_SPB_16.6\tools\capture，最后点击确定，即可生成orcad .dsn的原理图文件
